第五章透镜及其应用单元测试卷期末专题复习2021—2022学年人教版八年级物理上册（含答案）

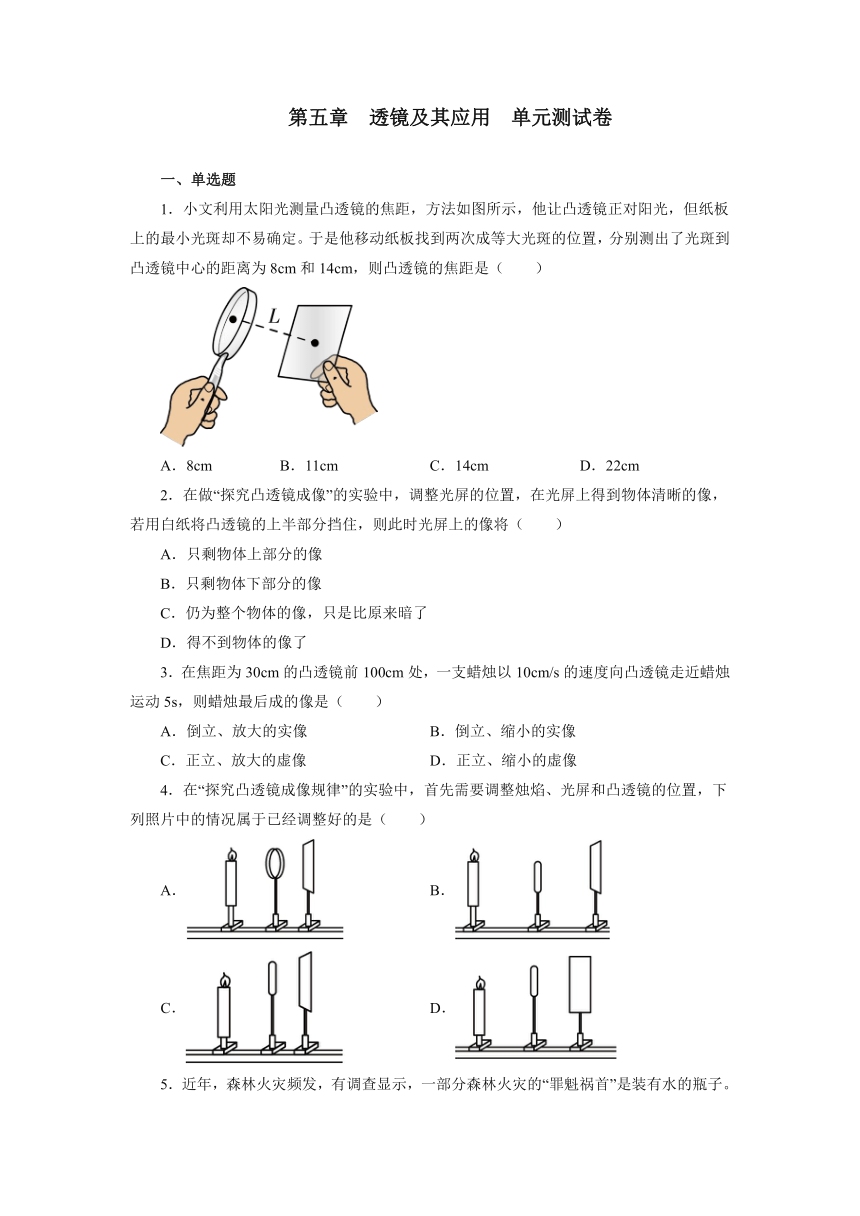

第五章 透镜及其应用 单元测试卷
一、单选题
1．小文利用太阳光测量凸透镜的焦距，方法如图所示，他让凸透镜正对阳光，但纸板上的最小光斑却不易确定。于是他移动纸板找到两次成等大光斑的位置，分别测出了光斑到凸透镜中心的距离为8cm和14cm，则凸透镜的焦距是（　　）
A．8cm B．11cm C．14cm D．22cm
2．在做“探究凸透镜成像”的实验中，调整光屏的位置，在光屏上得到物体清晰的像，若用白纸将凸透镜的上半部分挡住，则此时光屏上的像将（　　）
A．只剩物体上部分的像
B．只剩物体下部分的像
C．仍为整个物体的像，只是比原来暗了
D．得不到物体的像了
3．在焦距为30cm的凸透镜前100cm处，一支蜡烛以10cm/s的速度向凸透镜走近蜡烛运动5s，则蜡烛最后成的像是（　　）
A．倒立、放大的实像 B．倒立、缩小的实像
C．正立、放大的虚像 D．正立、缩小的虚像
4．在“探究凸透镜成像规律”的实验中，首先需要调整烛焰、光屏和凸透镜的位置，下列照片中的情况属于已经调整好的是（　　）
A． B． C． D．
5．近年，森林火灾频发，有调查显示，一部分森林火灾的“罪魁祸首”是装有水的瓶子。这些装有水的瓶子在阳光照射下引起茅草等物体自燃，从而导致火灾发生，装有水的瓶子所起的作用相当于（　　）
A．平面镜 B．凸透镜 C．三棱镜 D．凹透镜

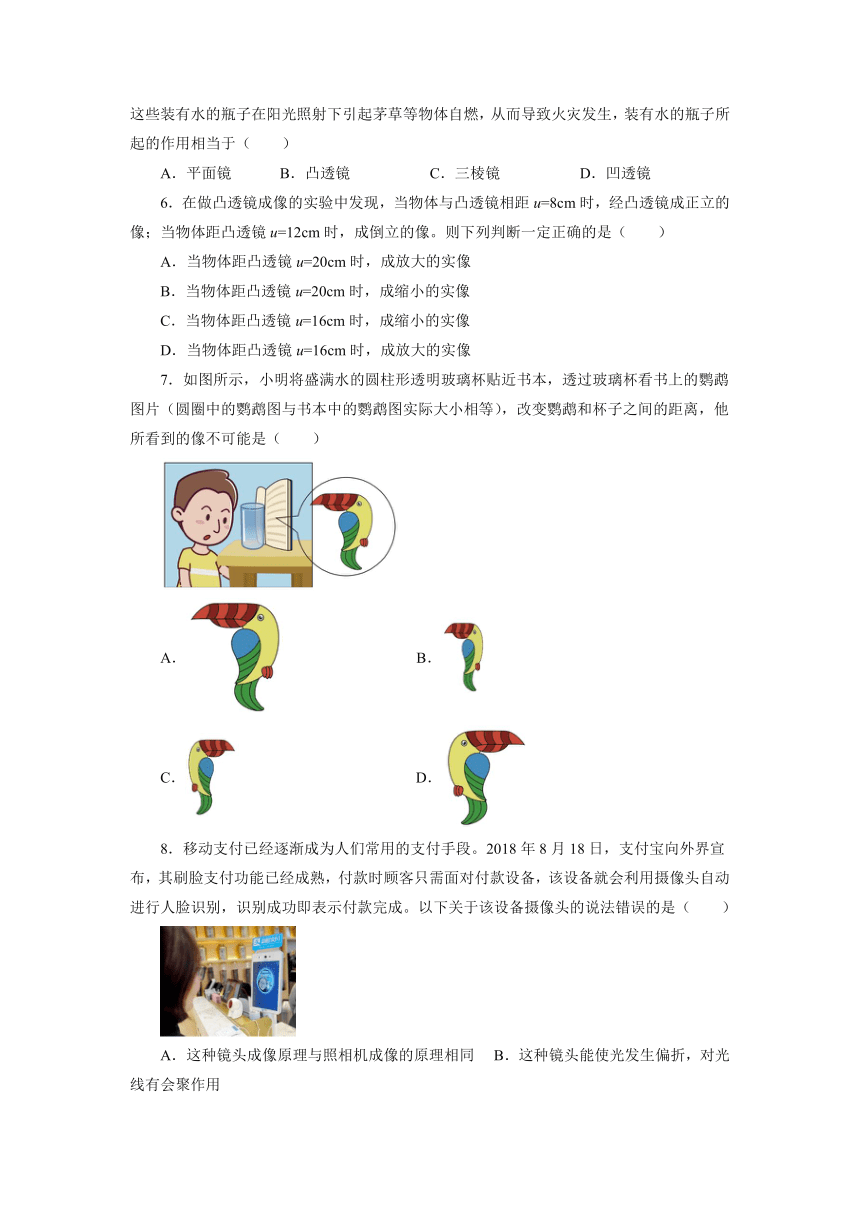

6．在做凸透镜成像的实验中发现，当物体与凸透镜相距u=8cm时，经凸透镜成正立的像；当物体距凸透镜u=12cm时，成倒立的像。则下列判断一定正确的是（　　）
A．当物体距凸透镜u=20cm时，成放大的实像
B．当物体距凸透镜u=20cm时，成缩小的实像
C．当物体距凸透镜u=16cm时，成缩小的实像
D．当物体距凸透镜u=16cm时，成放大的实像
7．如图所示，小明将盛满水的圆柱形透明玻璃杯贴近书本，透过玻璃杯看书上的鹦鹉图片（圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等），改变鹦鹉和杯子之间的距离，他所看到的像不可能是（　　）
A． B．
C． D．
8．移动支付已经逐渐成为人们常用的支付手段。2018年8月18日，支付宝向外界宣布，其刷脸支付功能已经成熟，付款时顾客只需面对付款设备，该设备就会利用摄像头自动进行人脸识别，识别成功即表示付款完成。以下关于该设备摄像头的说法错误的是（　　）
A．这种镜头成像原理与照相机成像的原理相同 B．这种镜头能使光发生偏折，对光线有会聚作用
C．人脸到镜头的距离只要大于焦距就能成清晰的像 D．该摄像机镜头可以矫正远视眼

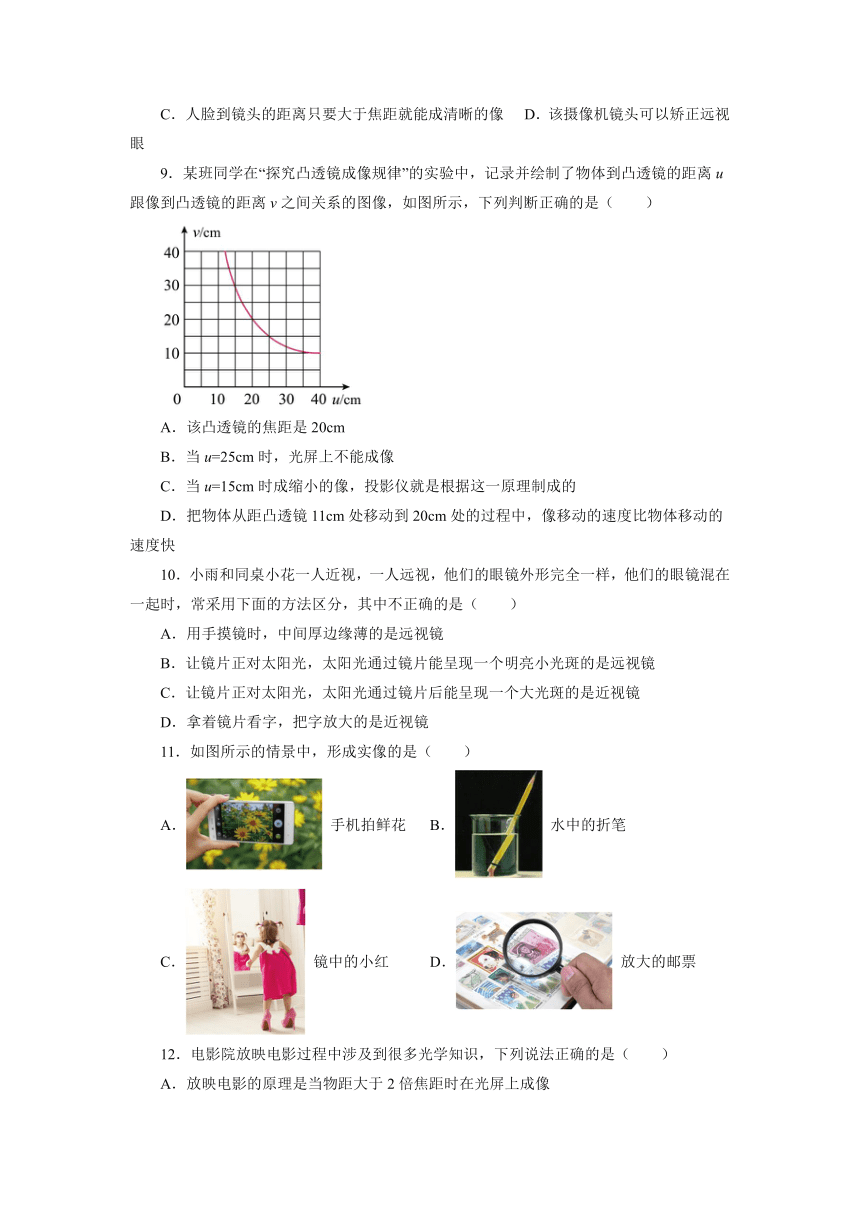

9．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是（　　）
A．该凸透镜的焦距是20cm
B．当u=25cm时，光屏上不能成像
C．当u=15cm时成缩小的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜11cm处移动到20cm处的过程中，像移动的速度比物体移动的速度快
10．小雨和同桌小花一人近视，一人远视，他们的眼镜外形完全一样，他们的眼镜混在一起时，常采用下面的方法区分，其中不正确的是（　　）
A．用手摸镜时，中间厚边缘薄的是远视镜
B．让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是远视镜
C．让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑的是近视镜
D．拿着镜片看字，把字放大的是近视镜
11．如图所示的情景中，形成实像的是（　　）
A． 手机拍鲜花 B． 水中的折笔
C． 镜中的小红 D． 放大的邮票
12．电影院放映电影过程中涉及到很多光学知识，下列说法正确的是（　　）
A．放映电影的原理是当物距大于2倍焦距时在光屏上成像
B．银幕上的像是正立放大的虚像
C．从放映机射向银幕的光是沿直线传播的
D．白色的银幕可以吸收所有的色光

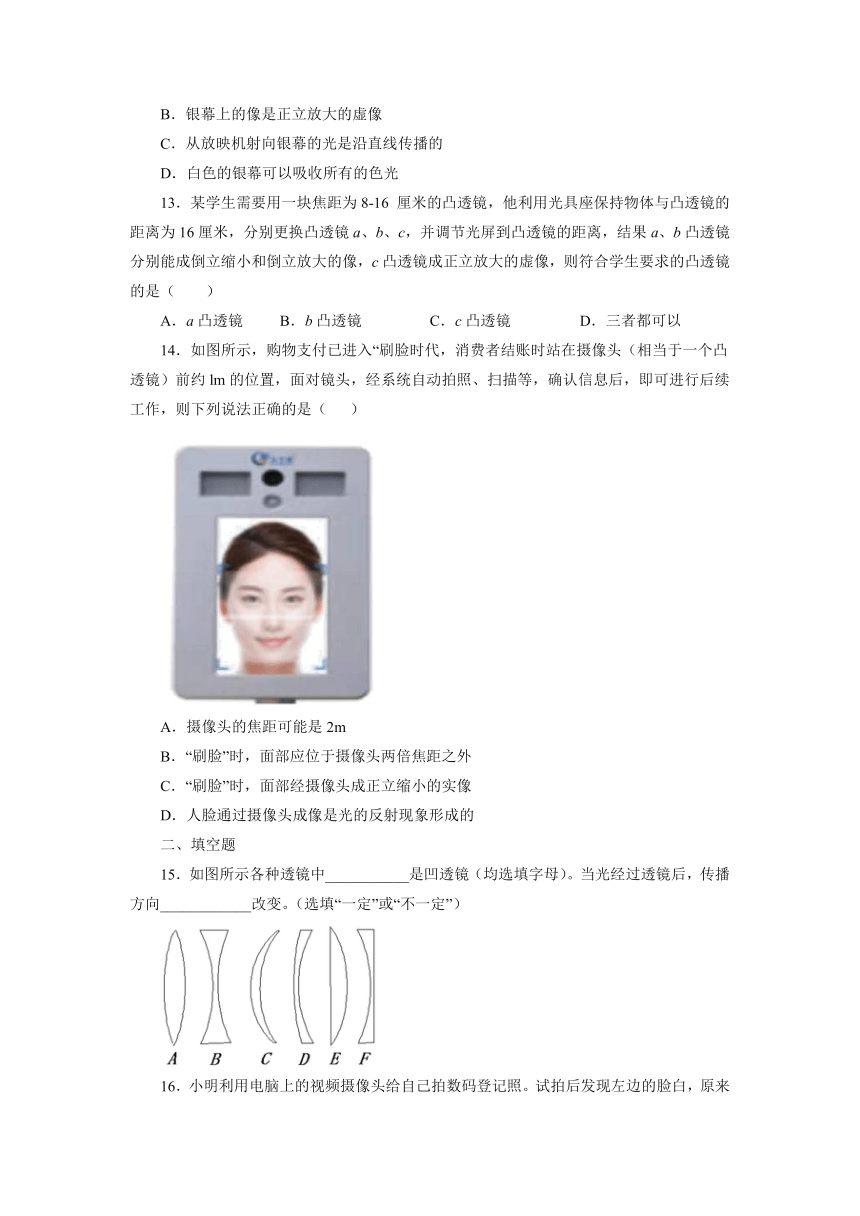

13．某学生需要用一块焦距为8-16 厘米的凸透镜，他利用光具座保持物体与凸透镜的距离为16厘米，分别更换凸透镜a、b、c，并调节光屏到凸透镜的距离，结果a、b凸透镜分别能成倒立缩小和倒立放大的像，c凸透镜成正立放大的虚像，则符合学生要求的凸透镜的是（　　）
A．a凸透镜 B．b凸透镜 C．c凸透镜 D．三者都可以
14．如图所示，购物支付已进入“刷脸时代，消费者结账时站在摄像头（相当于一个凸透镜）前约lm的位置，面对镜头，经系统自动拍照、扫描等，确认信息后，即可进行后续工作，则下列说法正确的是（ ）
A．摄像头的焦距可能是2m
B．“刷脸”时，面部应位于摄像头两倍焦距之外
C．“刷脸”时，面部经摄像头成正立缩小的实像
D．人脸通过摄像头成像是光的反射现象形成的
二、填空题
15．如图所示各种透镜中___________是凹透镜（均选填字母）。当光经过透镜后，传播方向____________改变。（选填“一定”或“不一定”）
16．小明利用电脑上的视频摄像头给自己拍数码登记照。试拍后发现左边的脸白，原来脸的左侧放有台灯，这是由于光的___造成的；如果觉得像偏小，他应该___（填“靠近”或“远离”）镜头。

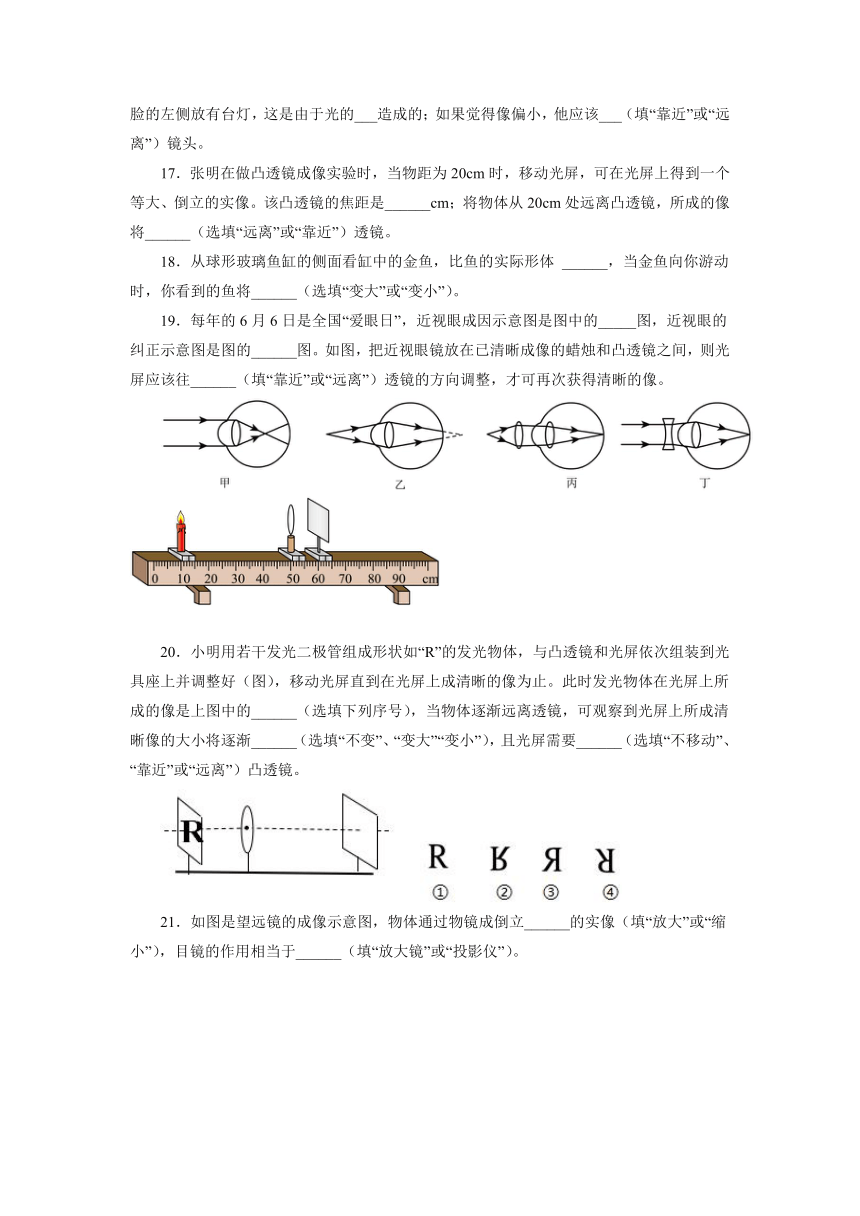

17．张明在做凸透镜成像实验时，当物距为20cm时，移动光屏，可在光屏上得到一个等大、倒立的实像。该凸透镜的焦距是______cm；将物体从20cm处远离凸透镜，所成的像将______（选填“远离”或“靠近”）透镜。
18．从球形玻璃鱼缸的侧面看缸中的金鱼，比鱼的实际形体 ______，当金鱼向你游动时，你看到的鱼将______（选填“变大”或“变小”）。
19．每年的6月6日是全国“爱眼日”，近视眼成因示意图是图中的_____图，近视眼的纠正示意图是图的______图。如图，把近视眼镜放在已清晰成像的蜡烛和凸透镜之间，则光屏应该往______（填“靠近”或“远离”）透镜的方向调整，才可再次获得清晰的像。
20．小明用若干发光二极管组成形状如“R”的发光物体，与凸透镜和光屏依次组装到光具座上并调整好（图），移动光屏直到在光屏上成清晰的像为止。此时发光物体在光屏上所成的像是上图中的______（选填下列序号），当物体逐渐远离透镜，可观察到光屏上所成清晰像的大小将逐渐______（选填“不变”、“变大”“变小”），且光屏需要______（选填“不移动”、“靠近”或“远离”）凸透镜。
21．如图是望远镜的成像示意图，物体通过物镜成倒立______的实像（填“放大”或“缩小”），目镜的作用相当于______（填“放大镜”或“投影仪”）。
22．小明站在一面大的穿衣镜前，当他离镜越远时，他在镜中的像______，镜中的像在他的视网膜所成的像______（选填“变小”、“变大”或“不变”）。
23．如图所示，手表的表蒙子上靠近旋钮处有一个透明的玻璃“凸起”，透过它可以看到一个较大的日历数字，那么这个玻璃“凸起”相当于一个___________镜，透过它看到的实际上是日历数字的___________立的___________像。（填“实”、“虚”）
24．2021年5月15日，中国探测器成功着陆火星，屈原在《天问》诗句中所表达的美好愿望成为现实，如图甲，“祝融号“火星车驶离平台的过程中，其后置照相机对着平台先后拍摄得到乙、丙、丁3张照片，拍摄过程中相机镜头逐步______（选填“向外伸”或“向内缩”）。
三、作图题
25．完成如图所示的光路图。
26．如图所示，光在空气中传播时相交于b点，在虚线区域内放透镜后，光相交于主光轴MN上的c点；在虚线区域内画出合适的透镜。
四、实验题
27．佳佳在实验室进行“凸透镜成像规律”的探究。
（1）如图是佳佳实验中的情景，此时光屏上出现了倒立、等大清晰的像，则凸透镜的焦距f=______cm；如果把蜡烛移到45cm刻度线处，人眼应该在凸透镜的________（选填“左”或“右”）侧观察它的像；
（2）佳佳将光屏放到80cm刻度线处，为了在光屏上承接到清晰的像。他应该把蜡烛向_____（选填“左”或“右”）移动，此时成像的性质在实际中的应用是______（选填“照相机”“投影仪”或“放大镜”）；
（3）若在实验（2）基础上，将蜡烛和光屏的位置互换，光屏上会出现一个______（选填“放大”“缩小”或“等大”）的像；
（4）在实验（2）基础上，若元件位置都保持不变，换用一个口径相同但焦距较短的凸透镜，为了还能在光屏上得到清晰的像，可以在蜡烛和凸透镜之间放置一个光学元件是________镜；
（5）在实验（2）基础上，若将一个不透明的小圆纸片贴在凸透镜的中央，在另一侧的光屏上_______（选填“能”或“不能”）得到完整的像。
28．小明和小红在“探究凸透镜成像规律”的实验中，选用了焦距未知的凸透镜。
（1）利用太阳光测量凸透镜的焦距时，小明将一把木质刻度尺的一端支于水平地面上，观察尺在地面上形成的影子，不断调节刻度尺，使其在地面上的影子______，这时尺的方向就与太阳光的方向平行，小明保持尺不动，小红将光屏A和凸透镜L按照图甲所示的方式均垂直于刻度尺摆放，光屏上形成了一个最小、最亮的光斑，则该凸透镜的焦距为______cm；
（2）将此凸透镜、点燃的蜡烛、光屏置于光具座上如图乙所示的位置时，光屏上呈现烛焰的倒立、___的实像，______（“照相机”、“放大镜”或“投影仪”）就是根据此原理工作的；保持图乙中蜡烛和光屏的位置不变，将凸透镜移到光具座上______cm刻度线处，光屏上能再次呈现烛焰清晰的像；
（3）保持烛焰和光屏位置不变，在原凸透镜位置换上另一个透镜模拟近视眼的成因。接着小明和小红分别用自己的近视眼镜来模拟视力矫正，小明的眼镜放在透镜前时，像仍成在光屏前方；小红的眼镜放在透镜前时，光屏上恰能成清晰的像。整个实验过程中用到的四块透镜如图丙所示，则放小红的眼镜时，实验时所换的凸透镜和她的近视眼镜分别是______（填编号）；
（4）小红利用该透镜进行了进一步探究：如图丁所示，保持光屏位置不变，让蜡烛和凸透镜分别以2cm/s和1cm/s的速度，从图示位置同时匀速向左运动，经过______s，光屏上成清晰______（填“放大”“等大”或“缩小”）的像。
29．在探究“凸透镜成像规律”的实验中：
（1）下图是利用太阳光测凸透镜焦距的方法，其中操作最合理的是______；
A． B．
C． D．
（2）将焦距为10cm的凸透镜，固定在光具座50cm的刻度处，将蜡烛从上图所示位置，移到光具座35cm刻度处，需将光屏向______移动（选填“左”或“右”），直至在光屏上成清晰的______的实像（选填“放大”或“缩小”），此成像的特点与______原理相同（选填“照相机”’“投影仪”或“放大镜”）；这时若将蜡烛和光屏位置互换，光屏上______（选填“能”或“不能”）再次得到烛焰清晰的像；
（3）下面能说明远视眼的矫正方法的原理图是图______（选填“甲”或“乙”）
参考答案
1．B
2．C
3．A
4．C
5．B
6．D
7．B
8．C
9．D
10．D
11．A
12．C
13．B
14．B
15．B、D、F 不一定
16．反射 靠近
17．10 靠近
18．大 变小
19．甲 丁 远离
20．④ 变小 靠近
21．缩小 放大镜
22．大小不变 变小
23．凸透 正 虚
24．向内缩
25．
26．
27．10.0 右 右 投影仪 缩小 凹透 能
28．最短 10.0 缩小 照相机 35 ①③ 5 等大
29．C 右 放大 投影仪 能 乙
