甘肃省舟曲县第一中学2021-2022学年高二上学期期中考试物理试题（Word版含答案）

舟曲县第一中学2021-2022学年高二上学期期中考试
理科物理试卷
分值：100分 时间：100分钟
一、单选题（共8小题，每小题4分，共32分）
1.关于电场强度的概念,下列说法正确的是( )
A.由可知,某电场的场强与成反比,与成正比
B.正、负试探电荷在电场中同一点受到的电场力方向相反,所以某一点场强方向与放入试探电荷的正负有关
C.电场中某一点的场强与放入该点的试探电荷的正负无关
D.电场中某一点不放试探电荷时,该点场强等于零
2.某同学将平行板电容器充电后再把开关S断开，设电容器的电容为C，电压为U，电量为Q。两板间电场强度为E，现只将电容器两板的正对面积减小，则有( )
A.C变大 B.Q不变 C.U不变 D.E变小
3.在某次电学实验中，通过更换电路中的电阻丝，以增大电阻，下列做法可行的是( )
A.选用同材质、较粗、较短的电阻丝
B.选用同材质、同粗细但较短的电阻丝
C.选用同材质、同长度但较粗的电阻丝
D.仅增加电阻丝的长度
4.如图所示,竖直放置的长直导线通有恒定电流,侧旁小磁针N极的最终指向为( )
A.平行纸面向右
B.平行纸面向左
C.垂直纸面向里
D.垂直纸面向外

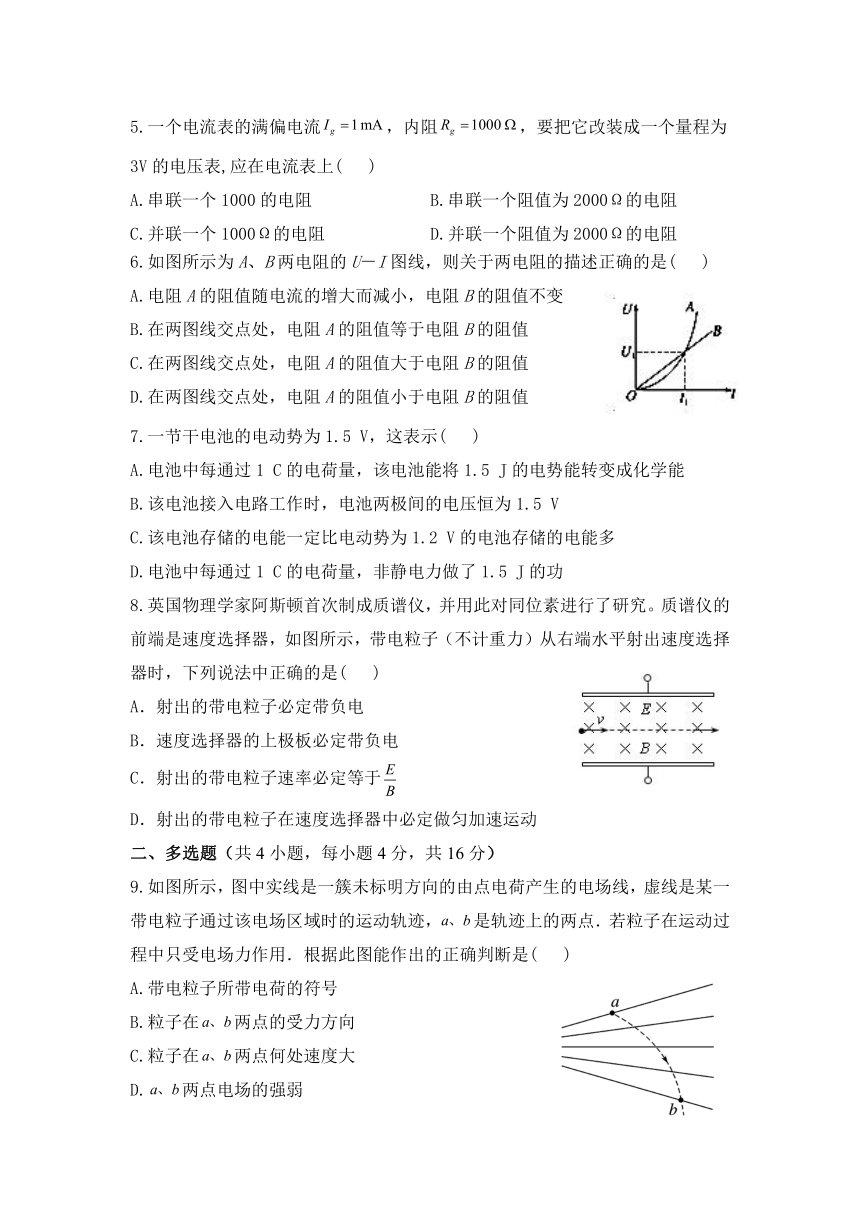

5.一个电流表的满偏电流，内阻，要把它改装成一个量程为3V的电压表,应在电流表上( )
A.串联一个1000的电阻 B.串联一个阻值为2000Ω的电阻
C.并联一个1000Ω的电阻 D.并联一个阻值为2000Ω的电阻
6.如图所示为A、B两电阻的U－I图线，则关于两电阻的描述正确的是( )
A.电阻A的阻值随电流的增大而减小，电阻B的阻值不变
B.在两图线交点处，电阻A的阻值等于电阻B的阻值
C.在两图线交点处，电阻A的阻值大于电阻B的阻值
D.在两图线交点处，电阻A的阻值小于电阻B的阻值
7.一节干电池的电动势为1.5 V，这表示( )
A.电池中每通过1 C的电荷量，该电池能将1.5 J的电势能转变成化学能
B.该电池接入电路工作时，电池两极间的电压恒为1.5 V
C.该电池存储的电能一定比电动势为1.2 V的电池存储的电能多
D.电池中每通过1 C的电荷量，非静电力做了1.5 J的功
8.英国物理学家阿斯顿首次制成质谱仪，并用此对同位素进行了研究。质谱仪的前端是速度选择器，如图所示，带电粒子（不计重力）从右端水平射出速度选择器时，下列说法中正确的是( )
A．射出的带电粒子必定带负电
B．速度选择器的上极板必定带负电
C．射出的带电粒子速率必定等于
D．射出的带电粒子在速度选择器中必定做匀加速运动
二、多选题（共4小题，每小题4分，共16分）
9.如图所示，图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，是轨迹上的两点．若粒子在运动过程中只受电场力作用．根据此图能作出的正确判断是( )
A.带电粒子所带电荷的符号
B.粒子在两点的受力方向
C.粒子在两点何处速度大
D.两点电场的强弱

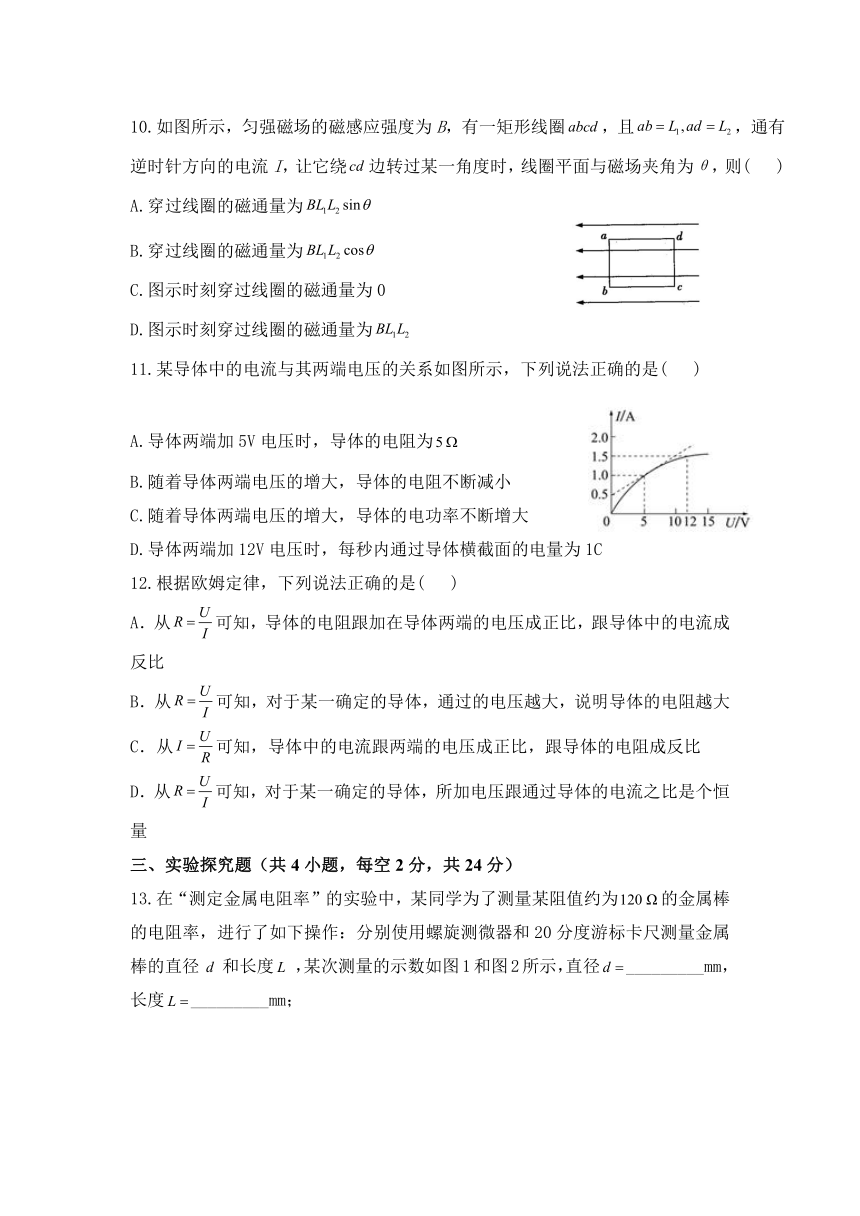

10.如图所示，匀强磁场的磁感应强度为B，有一矩形线圈，且，通有逆时针方向的电流I，让它绕边转过某一角度时，线圈平面与磁场夹角为θ，则( )
A.穿过线圈的磁通量为
B.穿过线圈的磁通量为
C.图示时刻穿过线圈的磁通量为0
D.图示时刻穿过线圈的磁通量为
11.某导体中的电流与其两端电压的关系如图所示，下列说法正确的是( )
A.导体两端加5V电压时，导体的电阻为
B.随着导体两端电压的增大，导体的电阻不断减小
C.随着导体两端电压的增大，导体的电功率不断增大
D.导体两端加12V电压时，每秒内通过导体横截面的电量为1C
12.根据欧姆定律，下列说法正确的是( )
A．从可知，导体的电阻跟加在导体两端的电压成正比，跟导体中的电流成反比
B．从可知，对于某一确定的导体，通过的电压越大，说明导体的电阻越大
C．从可知，导体中的电流跟两端的电压成正比，跟导体的电阻成反比
D．从可知，对于某一确定的导体，所加电压跟通过导体的电流之比是个恒量
三、实验探究题（共4小题，每空2分，共24分）

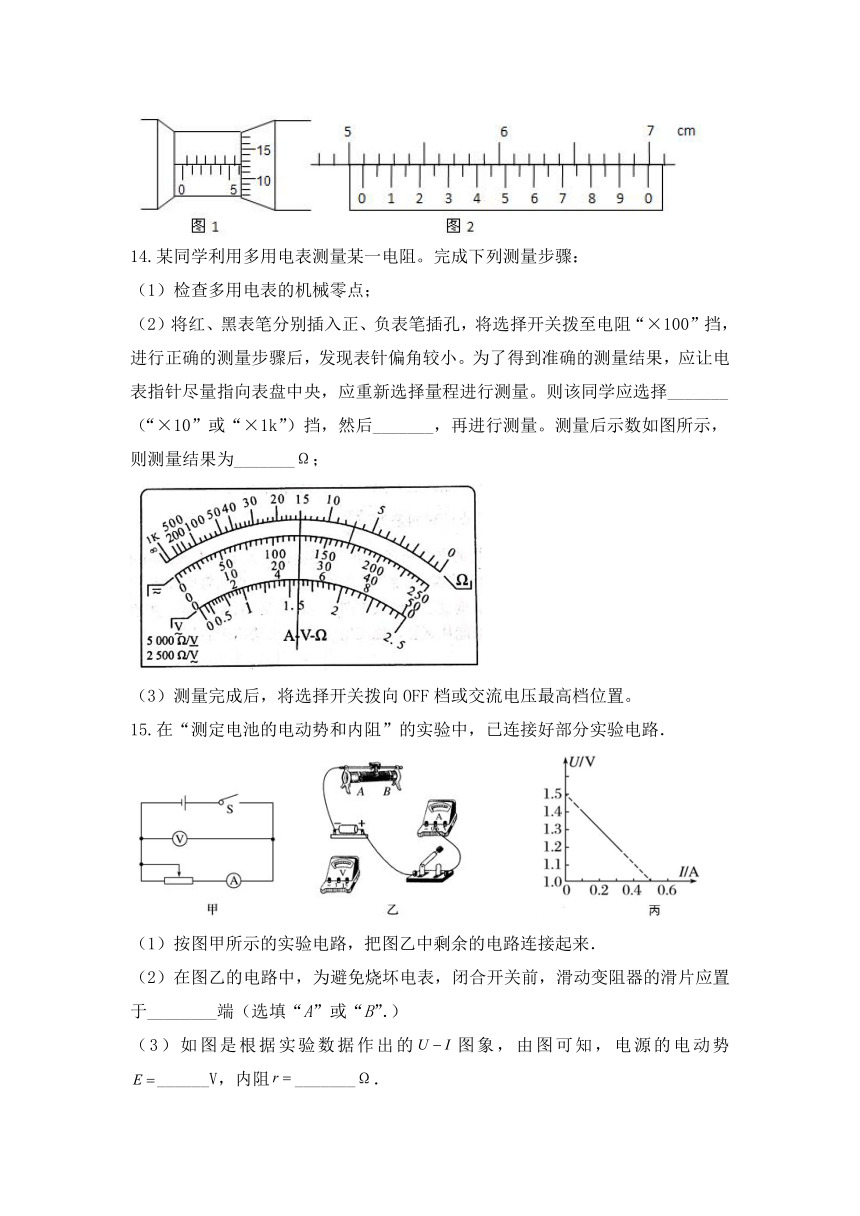

13.在“测定金属电阻率”的实验中，某同学为了测量某阻值约为的金属棒的电阻率，进行了如下操作：分别使用螺旋测微器和20分度游标卡尺测量金属棒的直径和长度，某次测量的示数如图1和图2所示，直径_________mm，长度_________mm；
14.某同学利用多用电表测量某一电阻。完成下列测量步骤：
（1）检查多用电表的机械零点；
（2）将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻“×100”挡，进行正确的测量步骤后，发现表针偏角较小。为了得到准确的测量结果，应让电表指针尽量指向表盘中央，应重新选择量程进行测量。则该同学应选择_______（“×10”或“×1k”）挡，然后_______，再进行测量。测量后示数如图所示，则测量结果为_______Ω；
（3）测量完成后，将选择开关拨向OFF档或交流电压最高档位置。
15.在“测定电池的电动势和内阻”的实验中，已连接好部分实验电路．
（1）按图甲所示的实验电路，把图乙中剩余的电路连接起来．
（2）在图乙的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑片应置于________端（选填“A”或“B”．）
（3）如图是根据实验数据作出的图象，由图可知，电源的电动势______V，内阻_______Ω．
16.在测定小灯泡伏安特性曲线的实验中，已知该小灯泡的阻值约为5Ω左右，现备有以下器材：
A.电池组E（3V）
B.滑动变阻器（0﹣10Ω，额定电流2A）
C.滑动变阻器（0﹣50Ω，额定电流1A）
D.电流表（0﹣3A，内阻约0.1Ω）
E.电流表（0﹣0.6A，内阻约0.5Ω）
F.电压表（0﹣3V，内阻约6kΩ
G.电压表（0﹣15V，内阻约30kΩ）
H.电键、导线
（1）本实验中滑动变阻器、电流表、电压表应选用的是_____ _（填写各器材前面的字母代号）.
（2）请在方框中画出实验电路图.
（3）该实验存在系统误差，误差的结果是测量值______真实值．（选填“大于”或“小于”）
三、计算题（本题共3小题；共28分。解答应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位）
17.（6分）如图所示,已知电源电动势E=6V,内电阻r=1 ,电阻器的电阻R=11 ,电流表、电压表为理想电表,闭合电键S后,求:
(1)电流表的读数I。
(2)电压表的读数U。
18.（10分）如图所示,在与水平方向夹角为的光滑金属导轨间有一电源,在相距的平行导轨上放一质量为的金属棒,通以从到,的电流,磁场方向竖直向上,这时金属棒恰好静止.求:
(1)匀强磁场磁感应强度的大小;
(2)金属棒对导轨的压力(取)
19.（12分）如图所示,在x轴上方有磁感应强度为 B的匀强磁场,一个质量为 m、带电量为 q的负电荷以速度 ,从坐标原点 O处垂直于x轴射入磁场.不计粒子重力,求粒子在磁场中飞行的时间和飞出磁场点的坐标.
参考答案
1.C 2.B 3.D 4.D 5.B 6.B 7.D 8.C 9.BCD
10.答案：AC
11.答案：AC
12.答案：CD
13.答案：6.123（6.122-6.125）；50.90
14.答案：×1k；重新欧姆调零；15000
15.答案：（1）由原理图可知滑动变阻器为限流接法，电压表并联在滑动变阻器两端，由原理图连接实物图所示；
（2）为保证实验安全，在开始时电路中电流应为最小值，故滑动变阻器应接入最大阻值，由图可知，故滑片应接到A端；
（3）由图可知，电源的电动势；
当路端电压为1V时，电流为0.5A，则由闭合电路欧姆定律可知：；
16.答案：（1）B、E、F
（2）电路图如图所示
（3）小于
解析：（1）电源电动势为3V，电压表应选F，电路最大电流约为：，电流表应选E，为方便实验操作，滑动变阻器应选B；
（2）描绘灯泡伏安特性曲线，电压与电流应从零开始变化，滑动变阻器应采用分压接法，灯泡电阻约为，电流表内阻约为，电压表内阻约为，电压表内阻远大于灯泡电阻，电流表应采用外法，实验电路图如图所示：
（3）电流表采用外接法，由于电压表的分流作用，电流测量值偏大，电阻测量值小于真实值．
17、（1）
(2)U=IR=0.5 11V=5.5V
18.金属棒中电流方向为,它所受安培力水平向右,它还受竖直向下的重力和垂直于斜面向上的支持力,三力合力为零,由此可以求出安培力,从而求出磁感应强度,再求出金属棒对导轨的压力.
金属棒静止,受力情况如图所示,沿斜面方向受力平衡,则有:,.
2.金属棒对导轨的压力为: .
19、
