第15章《电流和电路》训练2021－2022学年人教版物理九年级上册（含答案）

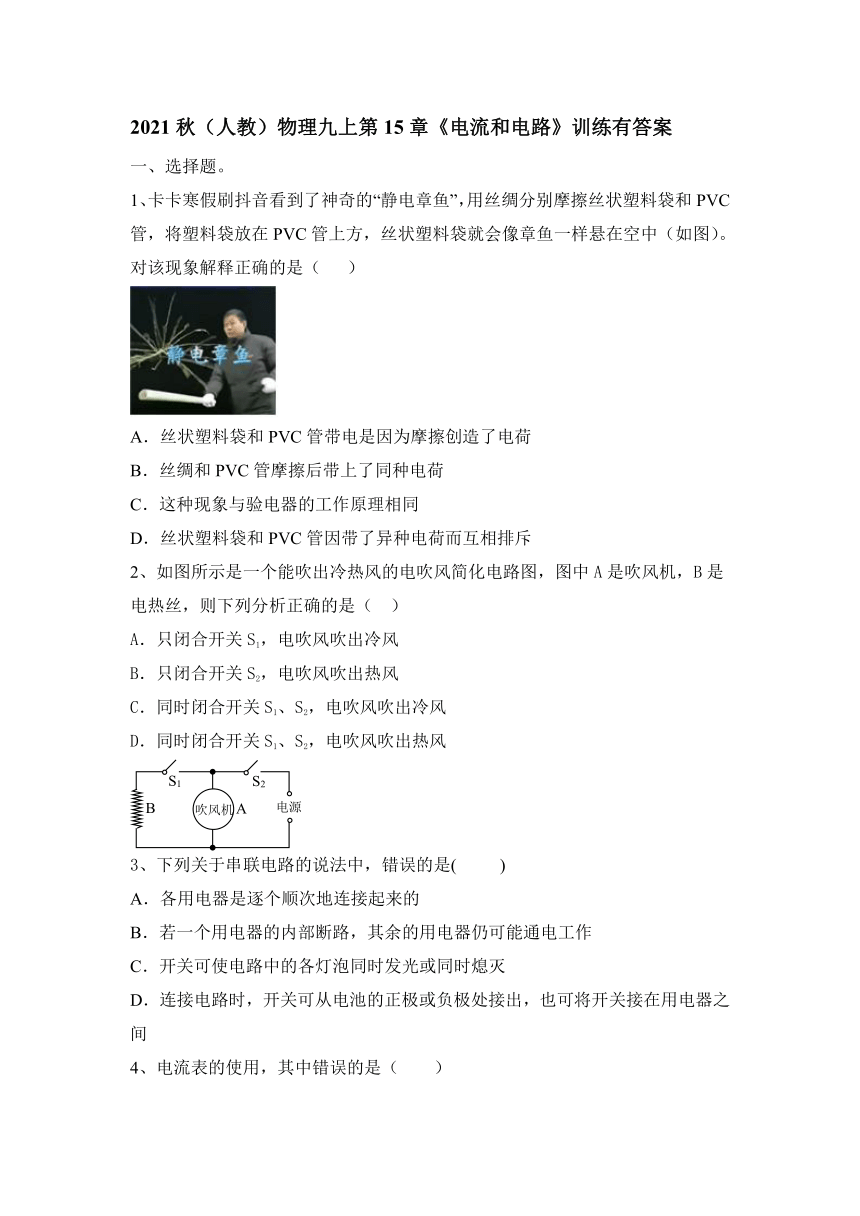

2021秋（人教）物理九上第15章《电流和电路》训练有答案
一、选择题。
1、卡卡寒假刷抖音看到了神奇的“静电章鱼”，用丝绸分别摩擦丝状塑料袋和PVC管，将塑料袋放在PVC管上方，丝状塑料袋就会像章鱼一样悬在空中（如图）。对该现象解释正确的是（ ）
A．丝状塑料袋和PVC管带电是因为摩擦创造了电荷
B．丝绸和PVC管摩擦后带上了同种电荷
C．这种现象与验电器的工作原理相同
D．丝状塑料袋和PVC管因带了异种电荷而互相排斥
2、如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是（ ）
A．只闭合开关S1，电吹风吹出冷风
B．只闭合开关S2，电吹风吹出热风
C．同时闭合开关S1、S2，电吹风吹出冷风
D．同时闭合开关S1、S2，电吹风吹出热风
3、下列关于串联电路的说法中，错误的是( )
A．各用电器是逐个顺次地连接起来的
B．若一个用电器的内部断路，其余的用电器仍可能通电工作
C．开关可使电路中的各灯泡同时发光或同时熄灭
D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间

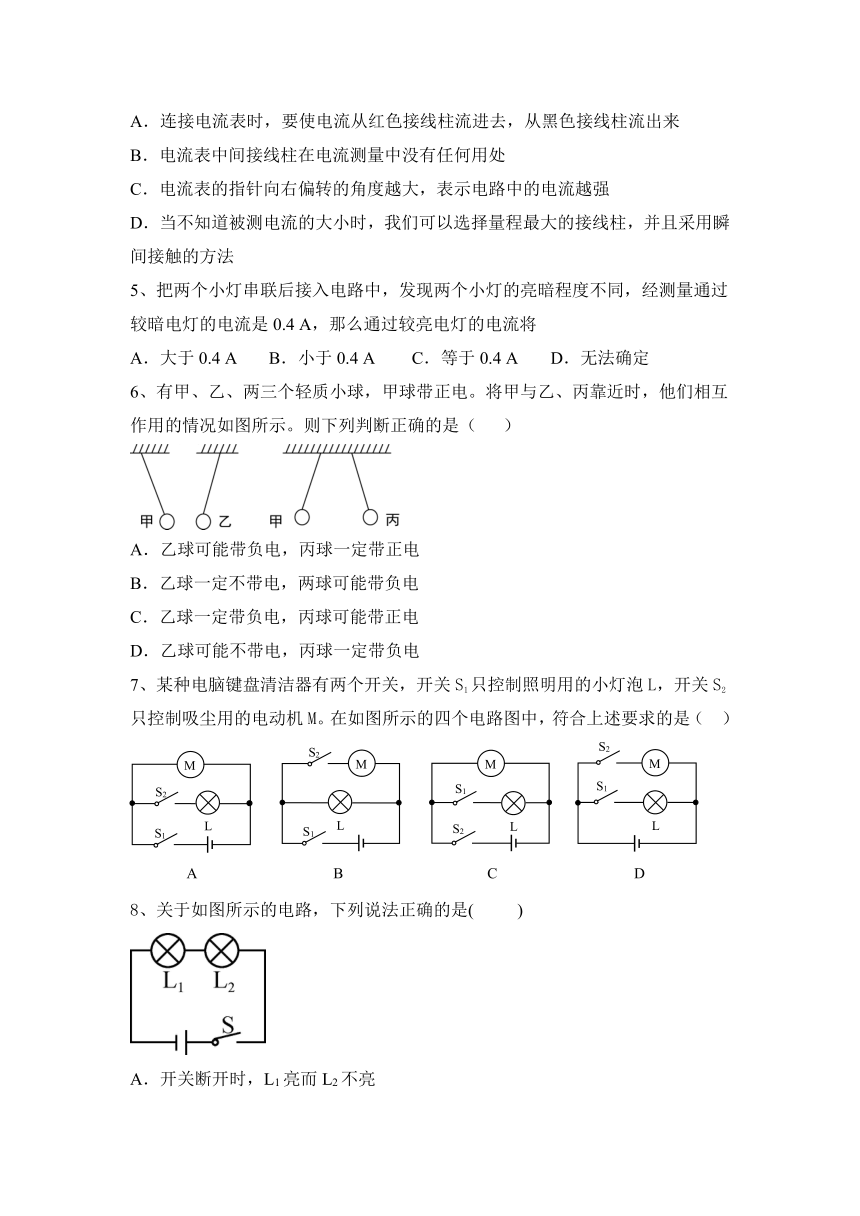

4、电流表的使用，其中错误的是（ ）
A．连接电流表时，要使电流从红色接线柱流进去，从黑色接线柱流出来
B．电流表中间接线柱在电流测量中没有任何用处
C．电流表的指针向右偏转的角度越大，表示电路中的电流越强
D．当不知道被测电流的大小时，我们可以选择量程最大的接线柱，并且采用瞬间接触的方法
5、把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4 A，那么通过较亮电灯的电流将
A．大于0.4 A B．小于0.4 A C．等于0.4 A D．无法确定
6、有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（ ）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，两球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
7、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在如图所示的四个电路图中，符合上述要求的是（ ）
8、关于如图所示的电路，下列说法正确的是( )
A．开关断开时，L1亮而L2不亮

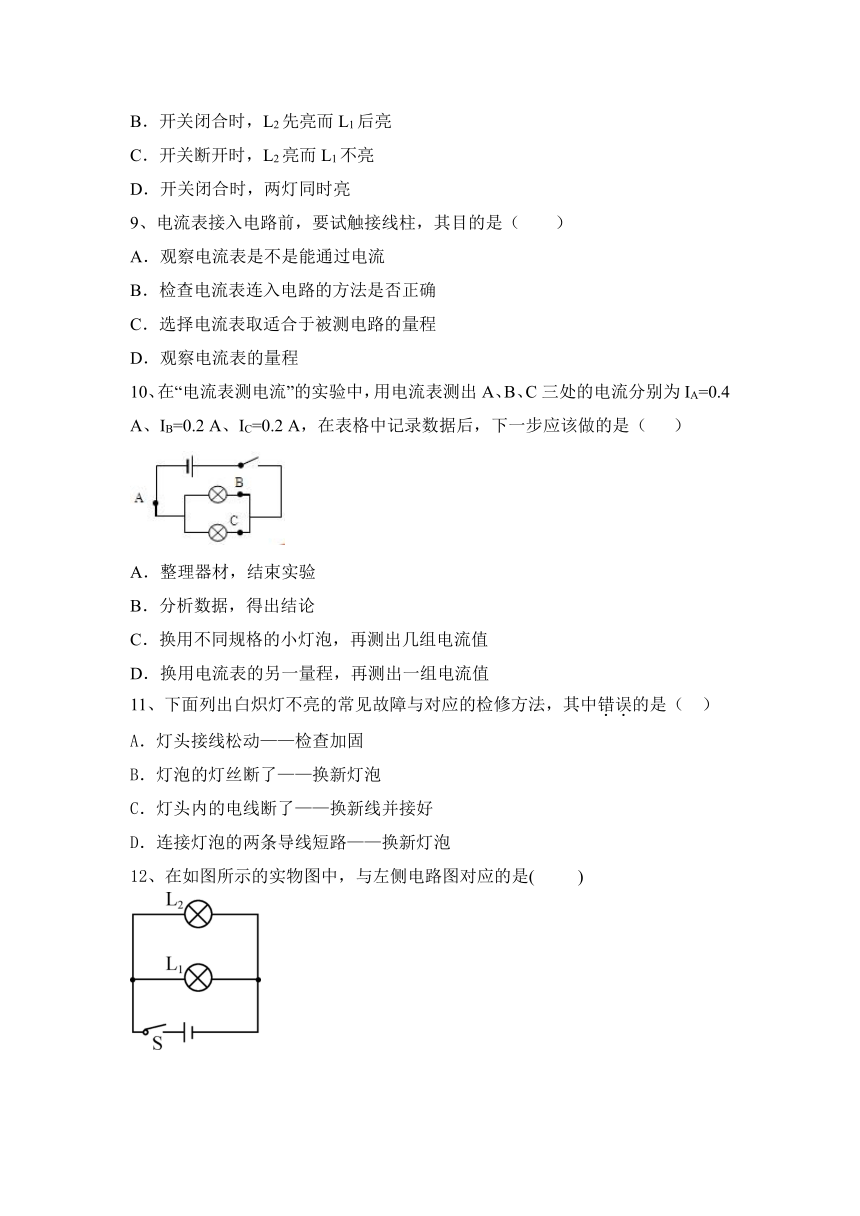

B．开关闭合时，L2先亮而L1后亮
C．开关断开时，L2亮而L1不亮
D．开关闭合时，两灯同时亮
9、电流表接入电路前，要试触接线柱，其目的是（ ）
A．观察电流表是不是能通过电流
B．检查电流表连入电路的方法是否正确
C．选择电流表取适合于被测电路的量程
D．观察电流表的量程
10、在“电流表测电流”的实验中，用电流表测出A、B、C三处的电流分别为IA=0.4 A、IB=0.2 A、IC=0.2 A，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
11、下面列出白炽灯不亮的常见故障与对应的检修方法，其中错误的是（ ）
A．灯头接线松动——检查加固
B．灯泡的灯丝断了——换新灯泡
C．灯头内的电线断了——换新线并接好
D．连接灯泡的两条导线短路——换新灯泡

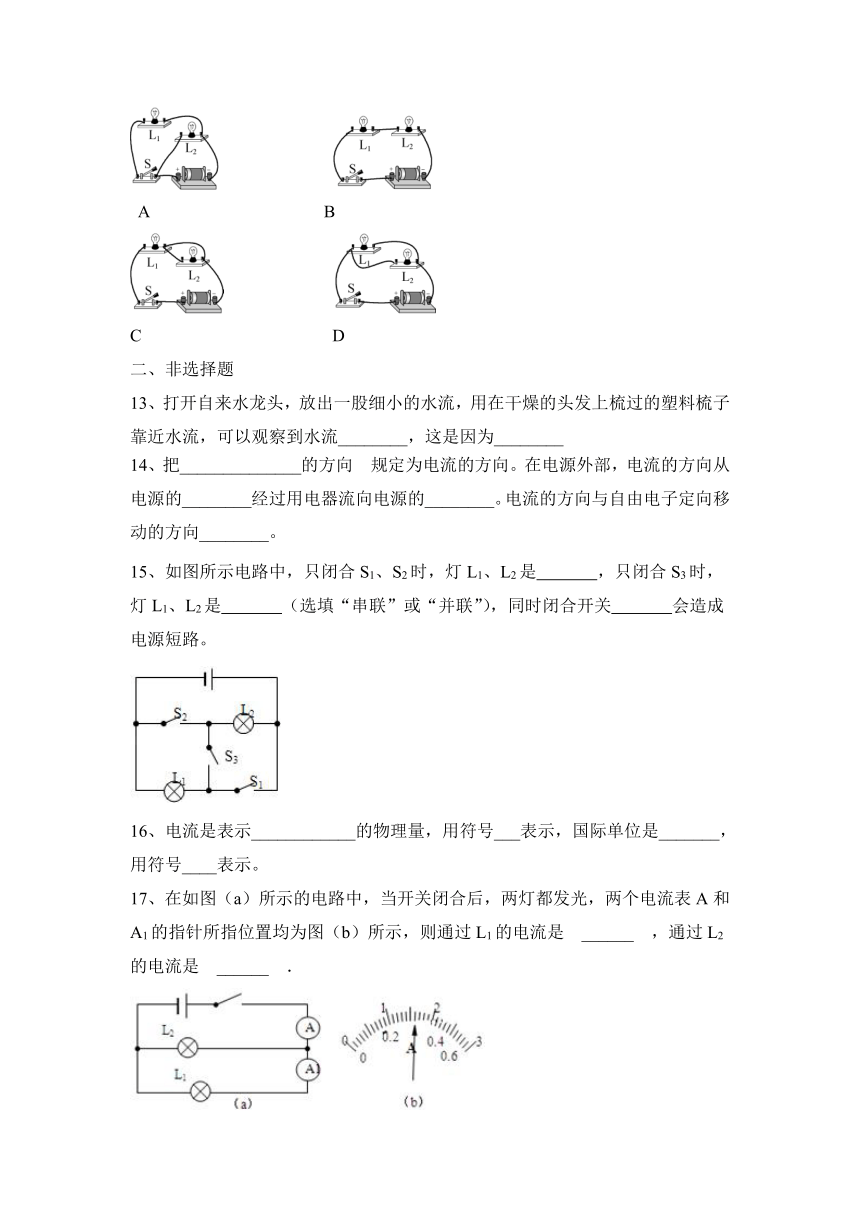

12、在如图所示的实物图中，与左侧电路图对应的是( )
　
A? B?
C D
二、非选择题
13、打开自来水龙头，放出一股细小的水流，用在干燥的头发上梳过的塑料梳子靠近水流，可以观察到水流________，这是因为________
14、把______________的方向 规定为电流的方向。在电源外部，电流的方向从电源的________经过用电器流向电源的________。电流的方向与自由电子定向移动的方向________。
15、如图所示电路中，只闭合S1、S2时，灯L1、L2是　 　，只闭合S3时，灯L1、L2是　 　（选填“串联”或“并联”），同时闭合开关　 　会造成电源短路。
16、电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
17、在如图（a）所示的电路中，当开关闭合后，两灯都发光，两个电流表A和A1的指针所指位置均为图（b）所示，则通过L1的电流是 ______ ，通过L2的电流是 ______ ．

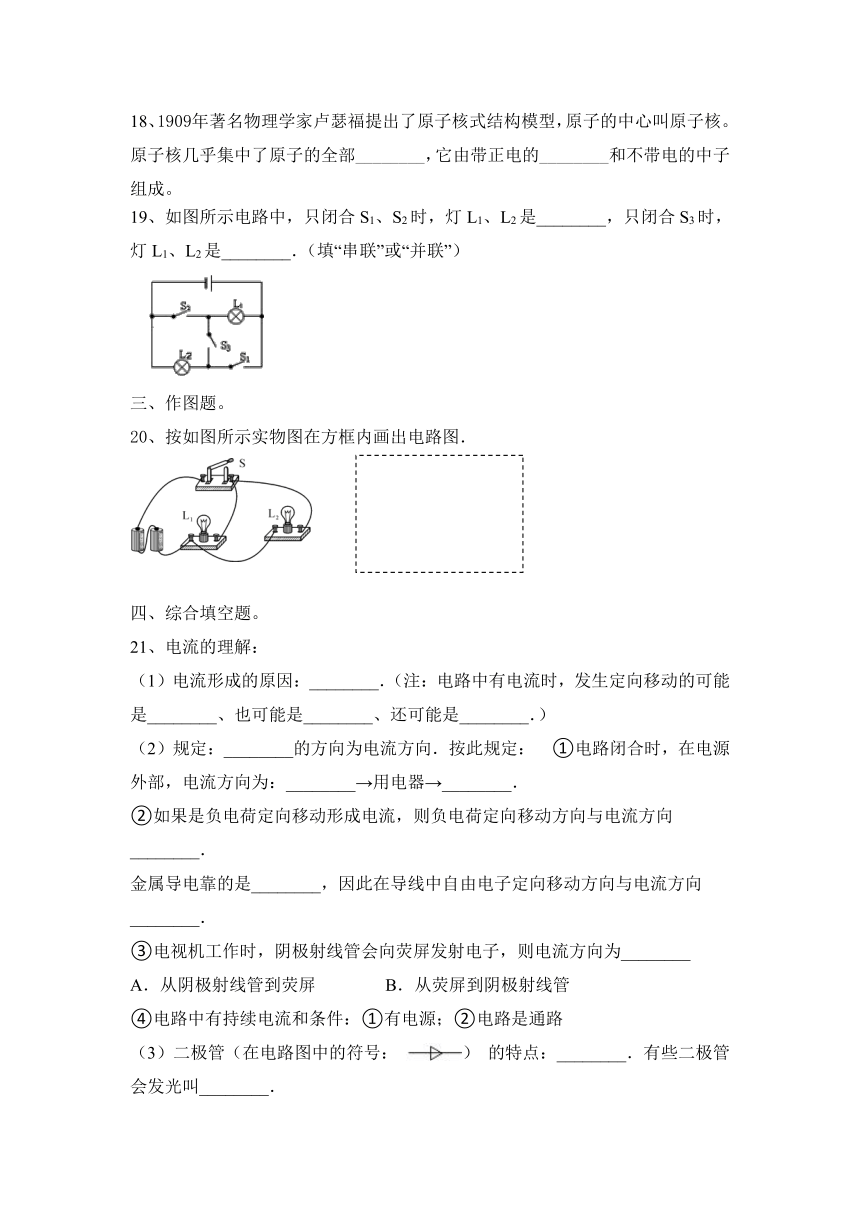

18、1909年著名物理学家卢瑟福提出了原子核式结构模型，原子的中心叫原子核。原子核几乎集中了原子的全部________，它由带正电的________和不带电的中子组成。
19、如图所示电路中，只闭合S1、S2时，灯L1、L2是________，只闭合S3时，灯L1、L2是________．（填“串联”或“并联”）
三、作图题。
20、按如图所示实物图在方框内画出电路图．
　
四、综合填空题。
21、电流的理解：
（1）电流形成的原因：________．（注：电路中有电流时，发生定向移动的可能是________、也可能是________、还可能是________．）
（2）规定：________的方向为电流方向．按此规定： ①电路闭合时，在电源外部，电流方向为：________→用电器→________．
②如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向________．
金属导电靠的是________，因此在导线中自由电子定向移动方向与电流方向________．
③电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为________
A．从阴极射线管到荧屏 B．从荧屏到阴极射线管
④电路中有持续电流和条件：①有电源；②电路是通路
（3）二极管（在电路图中的符号： ） 的特点：________．有些二极管会发光叫________．
五、实验题。
22、小明在实验时连接了如图所示的电路，但他闭合开关后发现L1与L2都不亮，检查电路后也不知道发生了什么故障，老师告诉他是其中一个灯泡的原因，并向他提问了几个问题。请你帮他根据老师的问题，判断故障。
（1）电路中其中一个灯泡短路了，对吗？ 因为如果是其中的一个灯泡短路了，则 ，所以肯定 (选填“是”或“不是”)其中的一个灯泡短路。
（2）电路中其中一个灯泡灯丝断了，即断路了，对吗？ 因为其中的一个灯泡断路，则 ，所以断定 （填“是”或“不是”）其中的一个灯泡断路了。
2021秋（人教）物理九上第15章《电流和电路》训练有答案
一、选择题。
1、卡卡寒假刷抖音看到了神奇的“静电章鱼”，用丝绸分别摩擦丝状塑料袋和PVC管，将塑料袋放在PVC管上方，丝状塑料袋就会像章鱼一样悬在空中（如图）。对该现象解释正确的是（ ）
A．丝状塑料袋和PVC管带电是因为摩擦创造了电荷
B．丝绸和PVC管摩擦后带上了同种电荷
C．这种现象与验电器的工作原理相同
D．丝状塑料袋和PVC管因带了异种电荷而互相排斥
【答案】C
2、如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是（ ）
A．只闭合开关S1，电吹风吹出冷风
B．只闭合开关S2，电吹风吹出热风
C．同时闭合开关S1、S2，电吹风吹出冷风
D．同时闭合开关S1、S2，电吹风吹出热风
【答案】D
3、下列关于串联电路的说法中，错误的是( )
A．各用电器是逐个顺次地连接起来的
B．若一个用电器的内部断路，其余的用电器仍可能通电工作
C．开关可使电路中的各灯泡同时发光或同时熄灭
D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间
【答案】B
4、电流表的使用，其中错误的是（ ）
A．连接电流表时，要使电流从红色接线柱流进去，从黑色接线柱流出来
B．电流表中间接线柱在电流测量中没有任何用处
C．电流表的指针向右偏转的角度越大，表示电路中的电流越强
D．当不知道被测电流的大小时，我们可以选择量程最大的接线柱，并且采用瞬间接触的方法
【答案】B
5、把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4 A，那么通过较亮电灯的电流将
A．大于0.4 A B．小于0.4 A C．等于0.4 A D．无法确定
【答案】C
6、有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（ ）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，两球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
【答案】A
7、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在如图所示的四个电路图中，符合上述要求的是（ ）
【答案】D
8、关于如图所示的电路，下列说法正确的是( )
A．开关断开时，L1亮而L2不亮
B．开关闭合时，L2先亮而L1后亮
C．开关断开时，L2亮而L1不亮
D．开关闭合时，两灯同时亮
【答案】D
9、电流表接入电路前，要试触接线柱，其目的是（ ）
A．观察电流表是不是能通过电流
B．检查电流表连入电路的方法是否正确
C．选择电流表取适合于被测电路的量程
D．观察电流表的量程
【答案】C
10、在“电流表测电流”的实验中，用电流表测出A、B、C三处的电流分别为IA=0.4 A、IB=0.2 A、IC=0.2 A，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
【答案】C
11、下面列出白炽灯不亮的常见故障与对应的检修方法，其中错误的是（ ）
A．灯头接线松动——检查加固
B．灯泡的灯丝断了——换新灯泡
C．灯头内的电线断了——换新线并接好
D．连接灯泡的两条导线短路——换新灯泡
【答案】D
12、在如图所示的实物图中，与左侧电路图对应的是( )
　
A? B?
C D
【答案】D
二、非选择题
13、打开自来水龙头，放出一股细小的水流，用在干燥的头发上梳过的塑料梳子靠近水流，可以观察到水流________，这是因为________
【答案】被梳子吸引；梳子摩擦后带了电
14、把______________的方向 规定为电流的方向。在电源外部，电流的方向从电源的________经过用电器流向电源的________。电流的方向与自由电子定向移动的方向________。
【答案】正电荷移动 正极 负极 相反
15、如图所示电路中，只闭合S1、S2时，灯L1、L2是　 　，只闭合S3时，灯L1、L2是　 　（选填“串联”或“并联”），同时闭合开关　 　会造成电源短路。
【答案】并联；串联；S1、S2、S3
16、电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
【答案】电流强弱I安培A
17、在如图（a）所示的电路中，当开关闭合后，两灯都发光，两个电流表A和A1的指针所指位置均为图（b）所示，则通过L1的电流是 ______ ，通过L2的电流是 ______ ．
【答案】 0.32A 1.28A
18、1909年著名物理学家卢瑟福提出了原子核式结构模型，原子的中心叫原子核。原子核几乎集中了原子的全部________，它由带正电的________和不带电的中子组成。
【答案】质量 质子
19、如图所示电路中，只闭合S1、S2时，灯L1、L2是________，只闭合S3时，灯L1、L2是________．（填“串联”或“并联”）
【答案】并联 串联
三、作图题。
20、按如图所示实物图在方框内画出电路图．
　
【答案】如图所示：
　
四、综合填空题。
21、电流的理解：
（1）电流形成的原因：________．（注：电路中有电流时，发生定向移动的可能是________、也可能是________、还可能是________．）
（2）规定：________的方向为电流方向．按此规定： ①电路闭合时，在电源外部，电流方向为：________→用电器→________．
②如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向________．
金属导电靠的是________，因此在导线中自由电子定向移动方向与电流方向________．
③电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为________
A．从阴极射线管到荧屏 B．从荧屏到阴极射线管
④电路中有持续电流和条件：①有电源；②电路是通路
（3）二极管（在电路图中的符号： ） 的特点：________．有些二极管会发光叫________．
【答案】电荷的定向移动 正电荷 负电荷 正、负电荷 正电荷定向移动 正极 负极 相反 自由电子 相反、B、单向导电性、发光二极管
五、实验题。
22、小明在实验时连接了如图所示的电路，但他闭合开关后发现L1与L2都不亮，检查电路后也不知道发生了什么故障，老师告诉他是其中一个灯泡的原因，并向他提问了几个问题。请你帮他根据老师的问题，判断故障。
（1）电路中其中一个灯泡短路了，对吗？ 因为如果是其中的一个灯泡短路了，则 ，所以肯定 (选填“是”或“不是”)其中的一个灯泡短路。
（2）电路中其中一个灯泡灯丝断了，即断路了，对吗？ 因为其中的一个灯泡断路，则 ，所以断定 （填“是”或“不是”）其中的一个灯泡断路了。
【答案】（1）不对 另一个灯泡发光 不是；
（2）对 另一个灯泡不发光 是
