第十五章 探究电路 期末复习2
一、选择题
1. 下列关于导体的说法中，正确的是（ ）
A. 一根金属丝被均匀拉长后，它的电阻将变大
B. 导体中没有电流通过时，导体就没有电阻
C. 保险丝都是用半导体材料制成的
D. 粗导线的电阻一定比细导线的电阻大
2. 一导体接到电路中 ，如果把它两端的电压增大到原来的三倍，下列说法中正确的是（ ）
A.它的电阻是原来的三倍
B.它的电流保持不变
C.它的电流是原来的三分之一
D.它的电流是原来的三倍

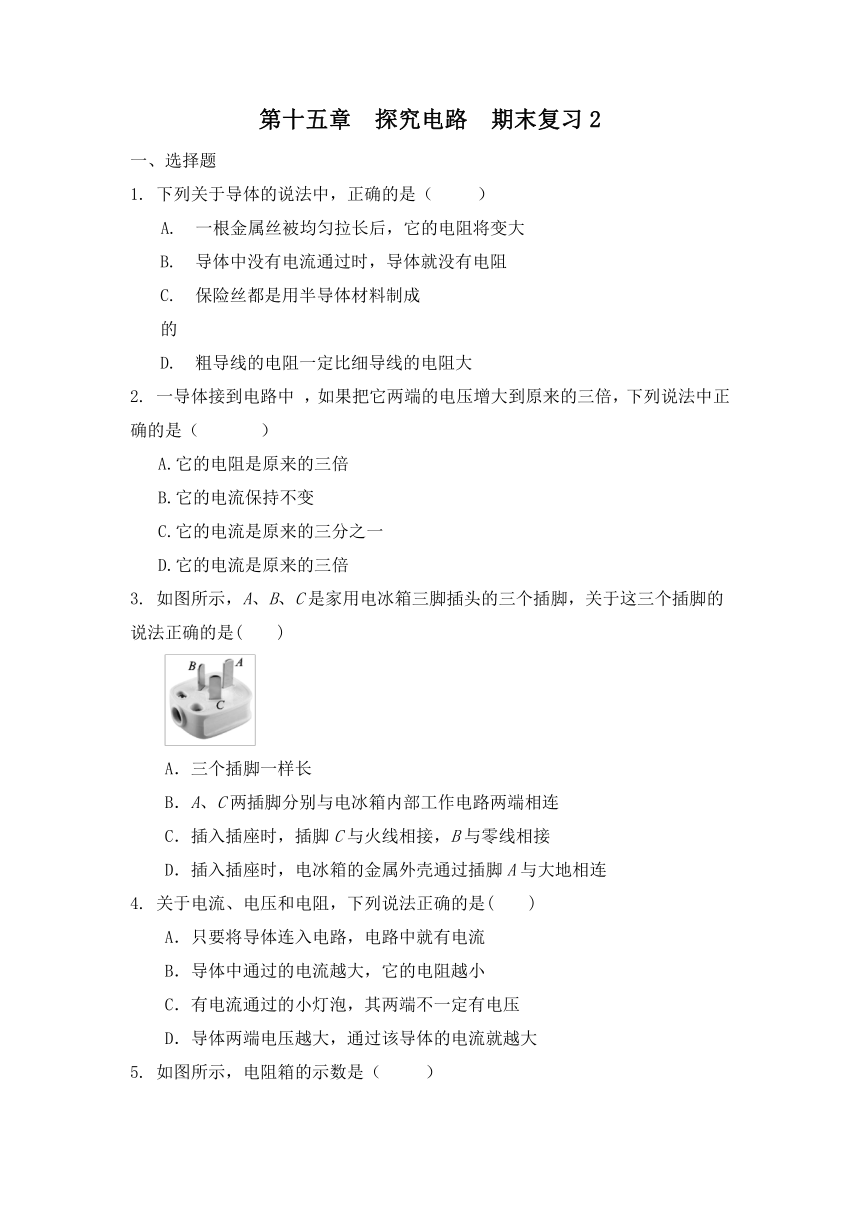

3. 如图所示，A、B、C是家用电冰箱三脚插头的三个插脚，关于这三个插脚的说法正确的是(　　)
A．三个插脚一样长
B．A、C两插脚分别与电冰箱内部工作电路两端相连
C．插入插座时，插脚C与火线相接，B与零线相接
D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连
4. 关于电流、电压和电阻，下列说法正确的是(　　)
A．只要将导体连入电路，电路中就有电流
B．导体中通过的电流越大，它的电阻越小
C．有电流通过的小灯泡，其两端不一定有电压
D．导体两端电压越大，通过该导体的电流就越大

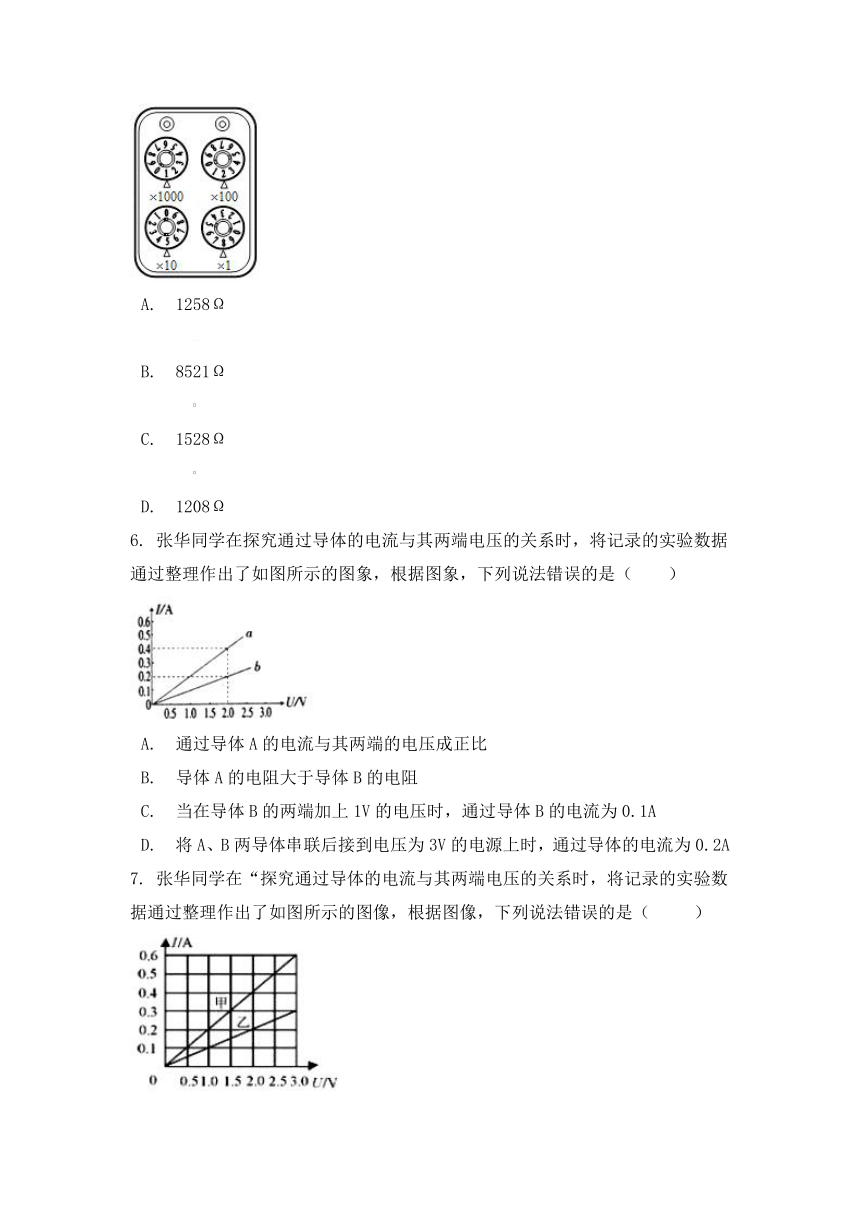

5. 如图所示，电阻箱的示数是（ ）
A. 1258Ω
B. 8521Ω
C. 1528Ω
D. 1208Ω
6. 张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（　　）
A. 通过导体A的电流与其两端的电压成正比
B. 导体A的电阻大于导体B的电阻
C. 当在导体B的两端加上1V的电压时，通过导体B的电流为0.1A
D. 将A、B两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A
7. 张华同学在“探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（ ）
A. 当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B. 将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A
C. 通过导体甲的电流与其两端的电压成正比
D. 导体甲的电阻大于导体乙的电阻

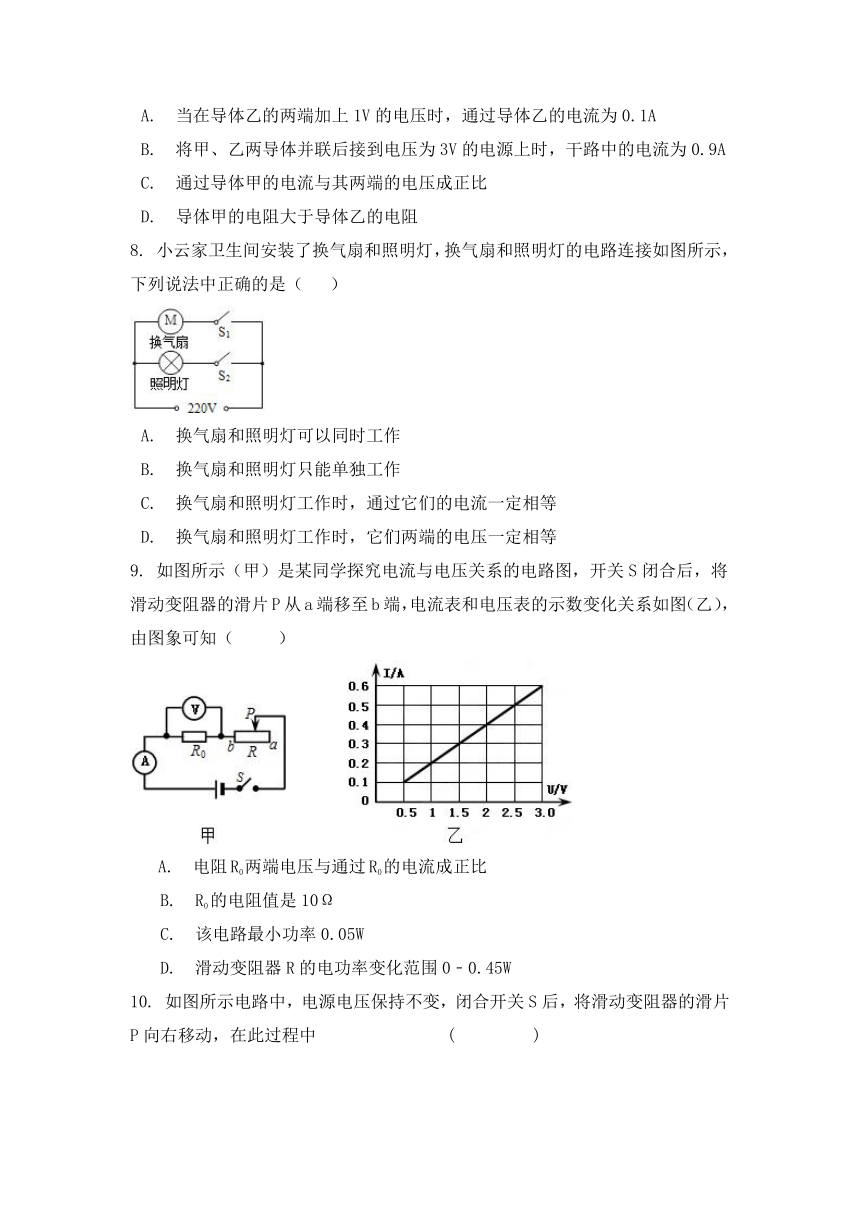

8. 小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）
A. 换气扇和照明灯可以同时工作
B. 换气扇和照明灯只能单独工作
C. 换气扇和照明灯工作时，通过它们的电流一定相等
D. 换气扇和照明灯工作时，它们两端的电压一定相等
9. 如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（ ）
A. 电阻R0两端电压与通过R0的电流成正比
B. R0的电阻值是10Ω
C. 该电路最小功率0.05W
D. 滑动变阻器R的电功率变化范围0﹣0.45W
10. 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动，在此过程中 ( )
A. 电流表A示数变大，电压表V2示数变小
B. 电流表A示数变大，电压表V1示数变小
C. 电压表Vl示数变小，示数变大
D. 电压表Vl示数不变，电压表V2示数变大

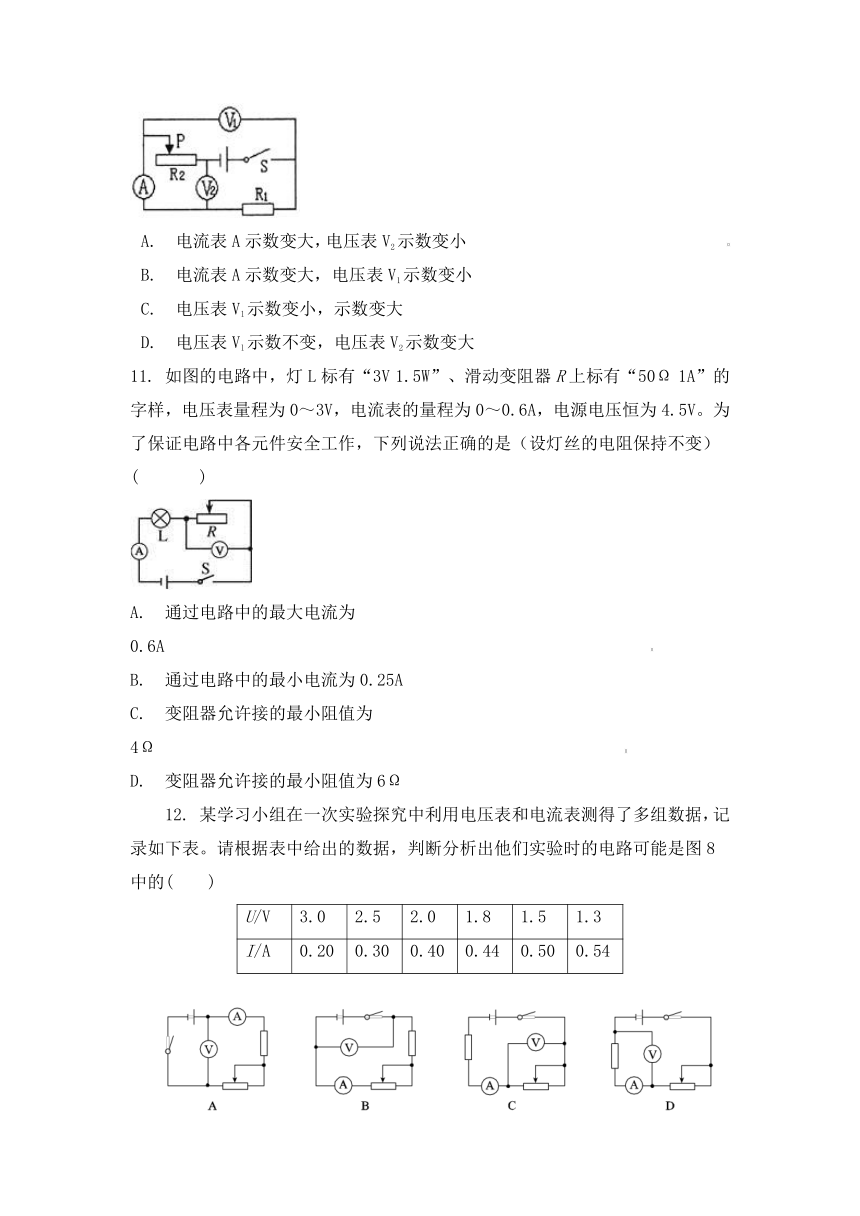

11. 如图的电路中，灯L标有“3V 1.5W”、滑动变阻器R上标有“50Ω 1A”的字样，电压表量程为0～3V，电流表的量程为0～0.6A，电源电压恒为4.5V。为了保证电路中各元件安全工作，下列说法正确的是（设灯丝的电阻保持不变）( )
A. 通过电路中的最大电流为0.6A
B. 通过电路中的最小电流为0.25A
C. 变阻器允许接的最小阻值为4Ω
D. 变阻器允许接的最小阻值为6Ω
12. 某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表。请根据表中给出的数据，判断分析出他们实验时的电路可能是图8中的(　　)
U/V 3.0 2.5 2.0 1.8 1.5 1.3
I/A 0.20 0.30 0.40 0.44 0.50 0.54
二、填空题
13. 如图所示，电源电压为6V，闭合开关S后，发现两灯泡均不亮，检查后发现L1灯丝断了，电路其他部分均正常．如果用电压表测量b、c两点间电压，则电压应为________ V．
14. 两个标有“5Ω 1A“和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为　　Ω，电源电压最多为　　V；若将它们并联时干路电流最大是　　A。
15. 通过A、B两个电路元件的电流与其两端电压的关系如图所示．将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是________ V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是________ V．
16. 如图所示的电路，在研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值， 可以探究“电流与________ ”的关系；也可用于伏安法测电阻，实验中，汪洋同学观察到两个电表的示数如图所示，则定值电阻R的阻值为________ 。
三、做图与实验题
17. 请在如图所示家庭电路中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺口灯泡接入电路.
18. 小芳为了探究“通过导体的电流与导体两端电压的关系”，设计了如图甲所示的电路图。(电源电压为3 V且恒定，电阻R一定)
(1)根据电路图甲，将图乙中实物电路补充完整。
(2)连接电路时开关应________(选填“断开”或“闭合”)。闭合开关前，滑动变阻器的滑片P应处于________(选填“A”或“B”)端。
(3)闭合开关，调节滑动变阻器得到下表数据：
实验次数 1 2 3 4 5
电压U/V 0.5 1.0 1.5 2.0 2.5
电流I/A 0.10 0.20 0.30 0.40
①当导体两端电压为2.5 V时，电流表示数如图丙所示，示数是________A。
②由实验可以得出：电阻一定时，通过导体的电流与它两端的电压成________比
19. 在探究影响导体电阻大小的因素时，小明做出了如下猜想：
导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如下表所示．
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察________来比较导体电阻的大小．
（2）为了验证上述猜想①，应该选用编号________两根电阻丝分别接入电路进行实验。
（3）分别将A和D两电阻丝接入电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟________有关。
（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如下图所示．但通过观察发现电流表指针偏转过小，这样会导致实验误差________（填偏小或偏大），解决这一问题的措施是________。
20. 某校学习小组想用不同方法测量未知电阻Rx的阻值，他们分成甲、乙两组分别进行实验：
（１）甲组设计了如图甲所示的电路图；
①请用笔画线代替导线将实物电路图乙连接完整（要求滑片P向左滑动时电路中的电流变大）；
②连接好电路后在开关闭合前，滑动变阻器的滑片P应滑至最______端（选填“左”或）闭合开关s，将滑动变阻器的滑片P滑至某一位置后，此时电压表的示数记为U，“右”电流表的示数记为I，则待测电阻Rx＝_____(用题中给的字母表示)。
（２）乙小组设计实验电路图如图丙所示（其中电阻R1＝8Ω）；
①根据电路图连接好电路，闭合开关S，发现电流表 A1的示数为零、电流表A2的示数正常，若只有 R1或Rx中的一处发生故障，则故障是______(选填“ R1断路”“ R1短路”“Rx断路”或“Rx短路”)
②故障排除后，闭合开关S得到电流表A2的示数 I2=0.48A ，电流表 A1的示数如图丁所示，则I1=______A；乙小组所测待测电阻Rx______Ω
四、计算题
21. 如图所示的电路，R1＝9 Ω，R2＝6 Ω，R3＝4 Ω。开关S1、S2均断开时，电压表的示数为5.4 V。
(1)计算此时的电流表示数与电源电压。
(2)开关S1、S2均闭合时，电流表、电压表的示数为多少？
22. 如图所示，电源电压为9V，并且保持不变，滑动变阻器的最大阻值为20Ω，小灯泡上标有“6V 3W”字样．求：
（1）灯泡的电阻和正常工作时的电流是多少？
（2）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？
（3）保持滑动变阻器的位置不变，闭合S、S1、S2 ， 此时电流表示数为2A，求R0的阻值是多少？
