第十五章 专题训练 画电路图、连接实物图
1．画出下面实物图的电路图．
2．汽车的座椅和安全带插口相当于一个开关，人坐在座椅上时，座椅开关闭合，指示灯亮；将安全带插入插口时（这时插口开关闭合），指示灯又熄灭。请将如图所示（其中的R0是在安全带开关闭合时，可以防止电路短路）的元件连接成一个符合要求的电路图。
3．请根据图中所示的实物图，在方框中画出对应的电路图。
4．根据图甲电路图连接实物图。
5．在图1所示的电路中，闭合开关后，通过灯泡L1的电流为0.8A，通过灯泡L2的电流为0.5A，试根据图1将图2中的实物用笔画线表示导线连接起来。
6．根据题如图的实物图，在虚线框内画出对应的电路图。
7．如图，根据实物连接图在虚线框内画出相应的电路图。（要求作图规范）
8．如图所示是知识竞赛抢答器的简明电路图，请将电路图连接完整，并符合下列要求：①甲（红色）、乙（黄色）、丙（绿色）三个抢答人员，无论哪一个闭合开关，裁判台上的电铃都会响；②不同颜色的灯泡能够区分是哪个抢答人员。

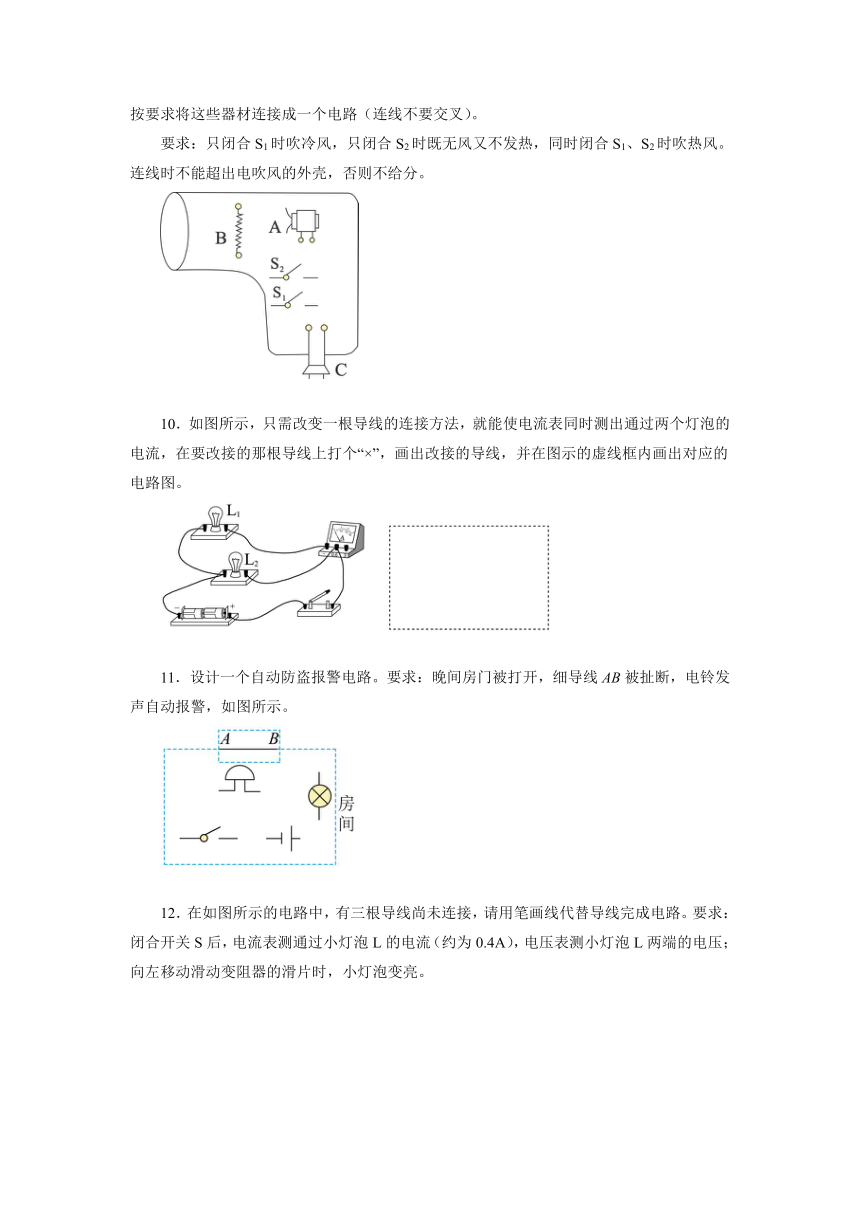

9．如图所示是一个有冷、热两挡风的电吹风原理示意图，图中A是一只带风叶的小电动机，B是一段电热丝，S1、S2是两只开关，C是接照明电路的插头，请你用笔画线作导线按要求将这些器材连接成一个电路（连线不要交叉）。
要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风。连线时不能超出电吹风的外壳，否则不给分。
10．如图所示，只需改变一根导线的连接方法，就能使电流表同时测出通过两个灯泡的电流，在要改接的那根导线上打个“×”，画出改接的导线，并在图示的虚线框内画出对应的电路图。
11．设计一个自动防盗报警电路。要求：晚间房门被打开，细导线AB被扯断，电铃发声自动报警，如图所示。
12．在如图所示的电路中，有三根导线尚未连接，请用笔画线代替导线完成电路。要求：闭合开关S后，电流表测通过小灯泡L的电流（约为0.4A），电压表测小灯泡L两端的电压；向左移动滑动变阻器的滑片时，小灯泡变亮。

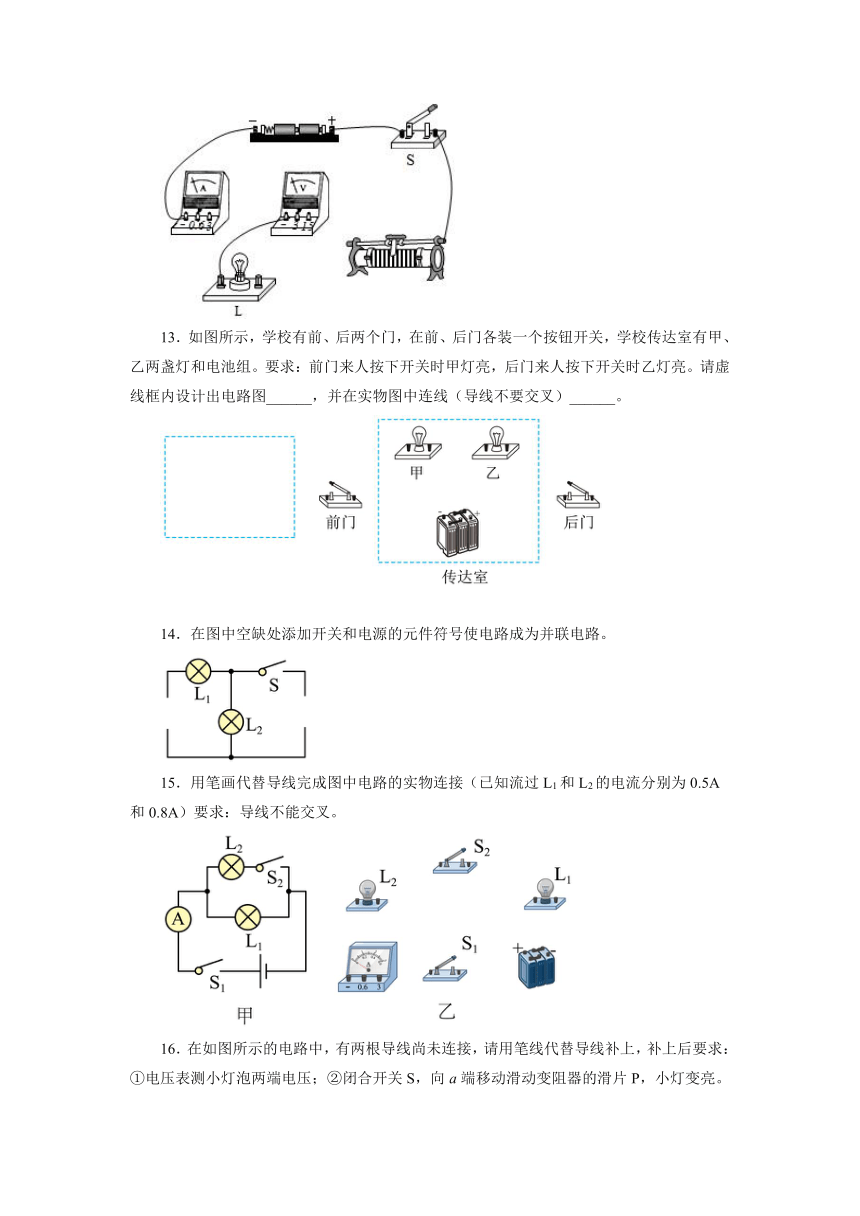

13．如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。请虚线框内设计出电路图______，并在实物图中连线（导线不要交叉）______。
14．在图中空缺处添加开关和电源的元件符号使电路成为并联电路。
15．用笔画代替导线完成图中电路的实物连接（已知流过L1和L2的电流分别为0.5A和0.8A）要求：导线不能交叉。
16．在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上，补上后要求：①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮。
17．在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求开关S闭合后；（a）电流方向如图所示；（b）移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变小。
18．小明连接了如图1的实验电路，请你在图2方框内画出对应的电路图。
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．
18．
