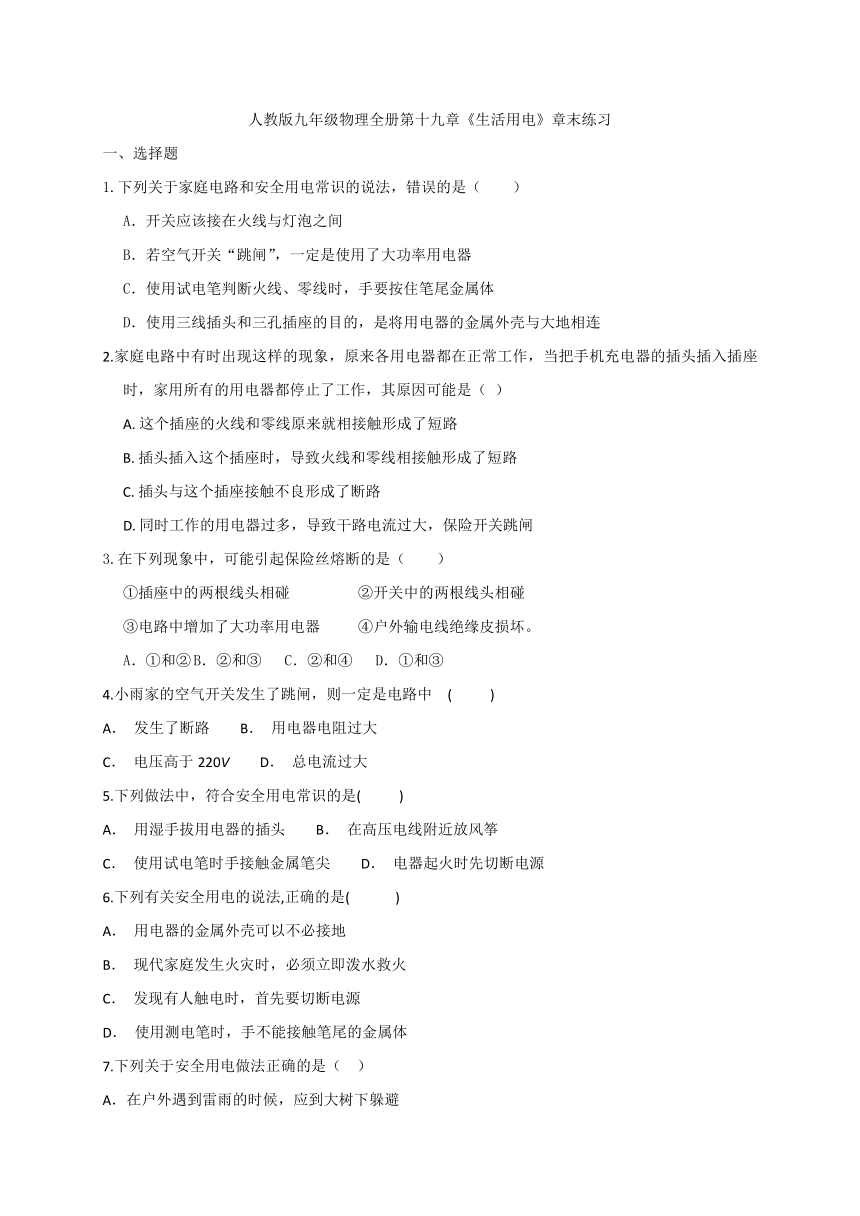

人教版九年级物理全册第十九章《生活用电》章末练习
一、选择题
1.下列关于家庭电路和安全用电常识的说法，错误的是（　　）
A．开关应该接在火线与灯泡之间
B．若空气开关“跳闸”，一定是使用了大功率用电器
C．使用试电笔判断火线、零线时，手要按住笔尾金属体
D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
2.家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家用所有的用电器都停止了工作，其原因可能是（ ）
A. 这个插座的火线和零线原来就相接触形成了短路
B. 插头插入这个插座时，导致火线和零线相接触形成了短路
C. 插头与这个插座接触不良形成了断路
D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸
3.在下列现象中，可能引起保险丝熔断的是（　　）
①插座中的两根线头相碰 ②开关中的两根线头相碰
③电路中增加了大功率用电器 ④户外输电线绝缘皮损坏。
A．①和② B．②和③ C．②和④ D．①和③
4.小雨家的空气开关发生了跳闸，则一定是电路中　( )　
A． 发生了断路 B． 用电器电阻过大
C． 电压高于220V D． 总电流过大
5.下列做法中，符合安全用电常识的是( ) 　　
A． 用湿手拔用电器的插头 B． 在高压电线附近放风筝
C． 使用试电笔时手接触金属笔尖 D． 电器起火时先切断电源
6.下列有关安全用电的说法,正确的是( )
A． 用电器的金属外壳可以不必接地
B． 现代家庭发生火灾时，必须立即泼水救火
C． 发现有人触电时，首先要切断电源
D． 使用测电笔时，手不能接触笔尾的金属体
7.下列关于安全用电做法正确的是（ ）
A．在户外遇到雷雨的时候，应到大树下躲避

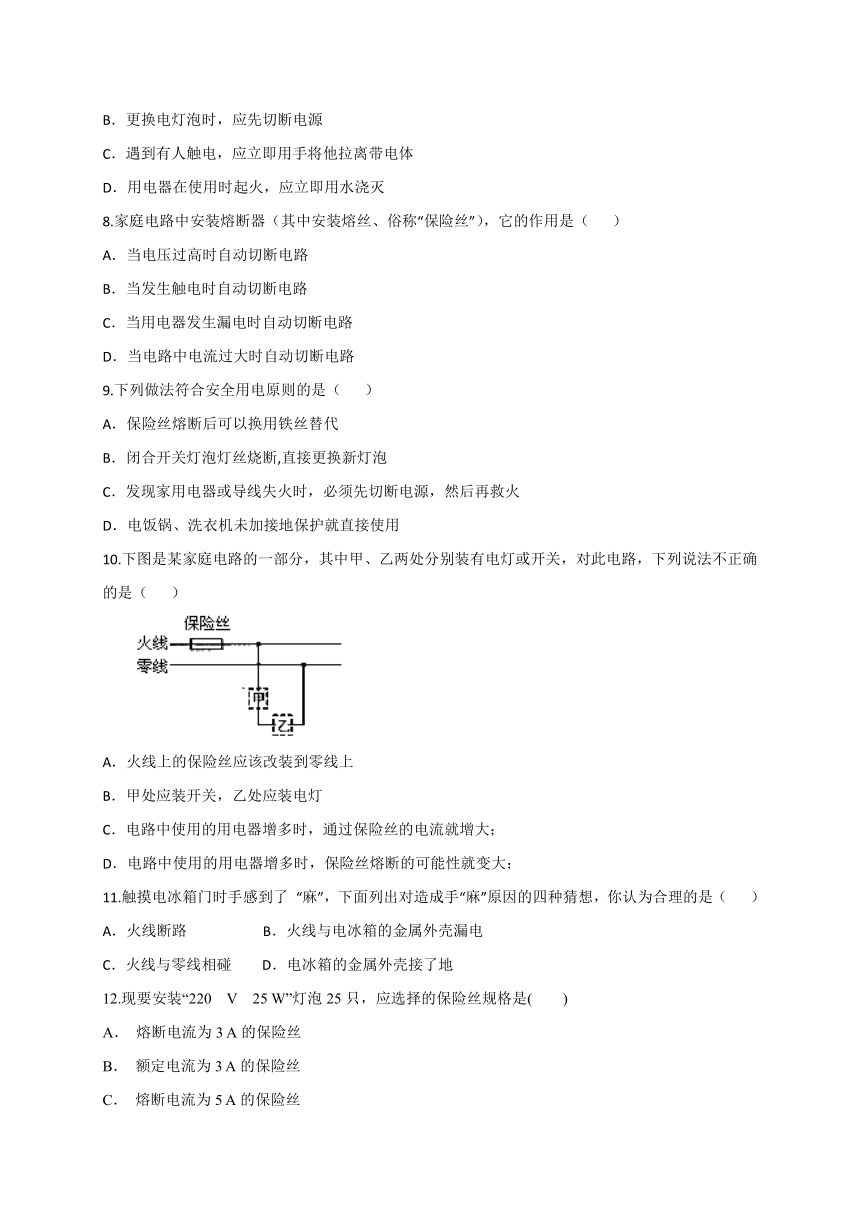

B．更换电灯泡时，应先切断电源
C．遇到有人触电，应立即用手将他拉离带电体
D．用电器在使用时起火，应立即用水浇灭
8.家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（ ）
A．当电压过高时自动切断电路
B．当发生触电时自动切断电路
C．当用电器发生漏电时自动切断电路
D．当电路中电流过大时自动切断电路
9.下列做法符合安全用电原则的是（ ）
A．保险丝熔断后可以换用铁丝替代
B．闭合开关灯泡灯丝烧断,直接更换新灯泡
C．发现家用电器或导线失火时，必须先切断电源，然后再救火
D．电饭锅、洗衣机未加接地保护就直接使用
10.下图是某家庭电路的一部分，其中甲、乙两处分别装有电灯或开关，对此电路，下列说法不正确的是（ ）
A．火线上的保险丝应该改装到零线上
B．甲处应装开关，乙处应装电灯
C．电路中使用的用电器增多时，通过保险丝的电流就增大；
D．电路中使用的用电器增多时，保险丝熔断的可能性就变大；
11.触摸电冰箱门时手感到了 “麻”，下面列出对造成手“麻”原因的四种猜想，你认为合理的是（ ）
A．火线断路 B．火线与电冰箱的金属外壳漏电
C．火线与零线相碰 D．电冰箱的金属外壳接了地
12.现要安装“220 V　25 W”灯泡25只，应选择的保险丝规格是(　　)
A． 熔断电流为3 A的保险丝
B． 额定电流为3 A的保险丝
C． 熔断电流为5 A的保险丝
D． 额定电流为5 A的保险丝
二、填空题

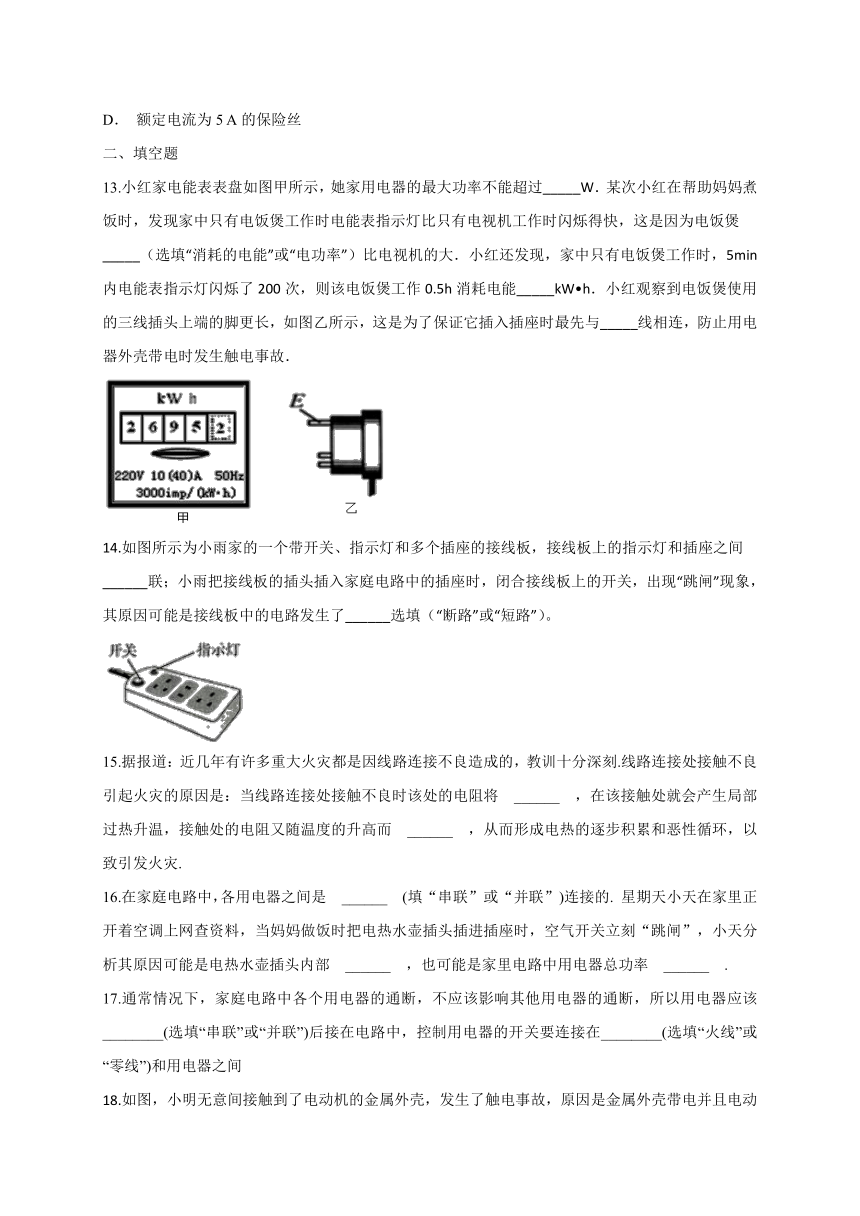

13.小红家电能表表盘如图甲所示，她家用电器的最大功率不能超过_____W．某次小红在帮助妈妈煮饭时，发现家中只有电饭煲工作时电能表指示灯比只有电视机工作时闪烁得快，这是因为电饭煲_____（选填“消耗的电能”或“电功率”）比电视机的大．小红还发现，家中只有电饭煲工作时，5min内电能表指示灯闪烁了200次，则该电饭煲工作0.5h消耗电能_____kW h．小红观察到电饭煲使用的三线插头上端的脚更长，如图乙所示，这是为了保证它插入插座时最先与_____线相连，防止用电器外壳带电时发生触电事故．
14.如图所示为小雨家的一个带开关、指示灯和多个插座的接线板，接线板上的指示灯和插座之间______联；小雨把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了______选填（“断路”或“短路”）。
15.据报道：近几年有许多重大火灾都是因线路连接不良造成的，教训十分深刻.线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时该处的电阻将　______　，在该接触处就会产生局部过热升温，接触处的电阻又随温度的升高而　______　，从而形成电热的逐步积累和恶性循环，以致引发火灾.
16.在家庭电路中，各用电器之间是　______　(填“串联”或“并联”)连接的. 星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部　______　，也可能是家里电路中用电器总功率　______　.
17.通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该________(选填“串联”或“并联”)后接在电路中，控制用电器的开关要连接在________(选填“火线”或“零线”)和用电器之间
18.如图，小明无意间接触到了电动机的金属外壳，发生了触电事故，原因是金属外壳带电并且电动机的金属外壳________。在发生触电事故的现场，不要用手去拉触电的人，而是要立即________。
19.如图所示，按照家庭电路安全用电的要求，电线接头B应接在________线上，三线插座的插孔________应与地线相连．
20.为了推进“节能减排”措施，现在市场上出现了一种新型的节能灯﹣﹣LED灯．李雨同学家中买了5只这样的灯，他看到灯上标有“220V 5W”的字样，这些灯要正常发光，需要的供电电压是________V，这些灯在家中的连接应该是________（选填“串联”或“并联”）的．
三、画图题
21.在图的家庭电路中A、B两处装上最合适的元件（用符号表示）.
22.请按用电常识及安全用电原则把图的电灯和三脚插座接入电路中.
四、综合计算题
23.某院内有甲、乙两户居民,院内原先供电线路用的是横截面积为2.5 mm2的铝芯橡皮绝缘线,从进院后的接线端经25 m先到达甲户,再从甲户经25 m到达乙户。每户总用电额定功率均为2 kW。为了增加用户的最大安全用电功率,现在要进行“电力增容”,使每户总用电额定功率均可增加到4 kW。增容后保持院内线路分布情况不变,只是供电线路改用铜芯橡皮绝缘线。下表列出了不同横截面积的铜导线在常温下的安全载流量(即长时间通电时的最大安全电流)。
导线横截面积S/mm2 铜芯橡皮绝缘线安全载流量I/A
2.5 28
4 37
6 41
10 68
假设两户所有用电器均为纯电阻电器,各用电器的额定电压都是220 V,用户室内电线的电阻忽略不计。而且设进院后的接线端的电压总保持220 V,试回答下列问题:
(1)画出院内的供电和用电的电路图;
(2)通过计算说明,在实用和经济的前提下,为了“电力增容”,院内的供电线路应选用哪一种铜导线
(3)若选用的铜导线每米电阻为4.25×10-3 Ω,那么增容后,在甲、乙两用户都同时使用“220 V　4 kW”的电器时,乙户所得到的实际电功率是多少
答案
1-12. BBDDD CBDCA BB
13.8800 电功率 0.4 地
14.并 短路
15.变大 升高
16.并联 短路 过大
17.并联　火线
18.没有接地 切断电源
19.火 a
20.220 并联
21.略 22.略
23.(2)两户都用电时,线路中的最大电流
I总=≈36.4 A
由题表可知,应选用横截面积为4 mm2的铜芯橡皮绝缘线。
(3)每50 m长的铜导线的电阻
R=4.25×10-3 Ω/m×50 m≈0.21 Ω
每个用户用电器的总等效电阻
R甲=R乙==12.1 Ω
全院的总等效电阻R总=R+=0.21 Ω+≈6.3 Ω
干路电流I'=≈34.9 A
甲用电户两端的电压
U甲=U-I'R=220 V-34.9 A×0.21 Ω≈213 V
乙用电户两端的电压U乙=U甲=×213 V≈209 V
乙用电户获得的实际功率
P乙==3610 W
