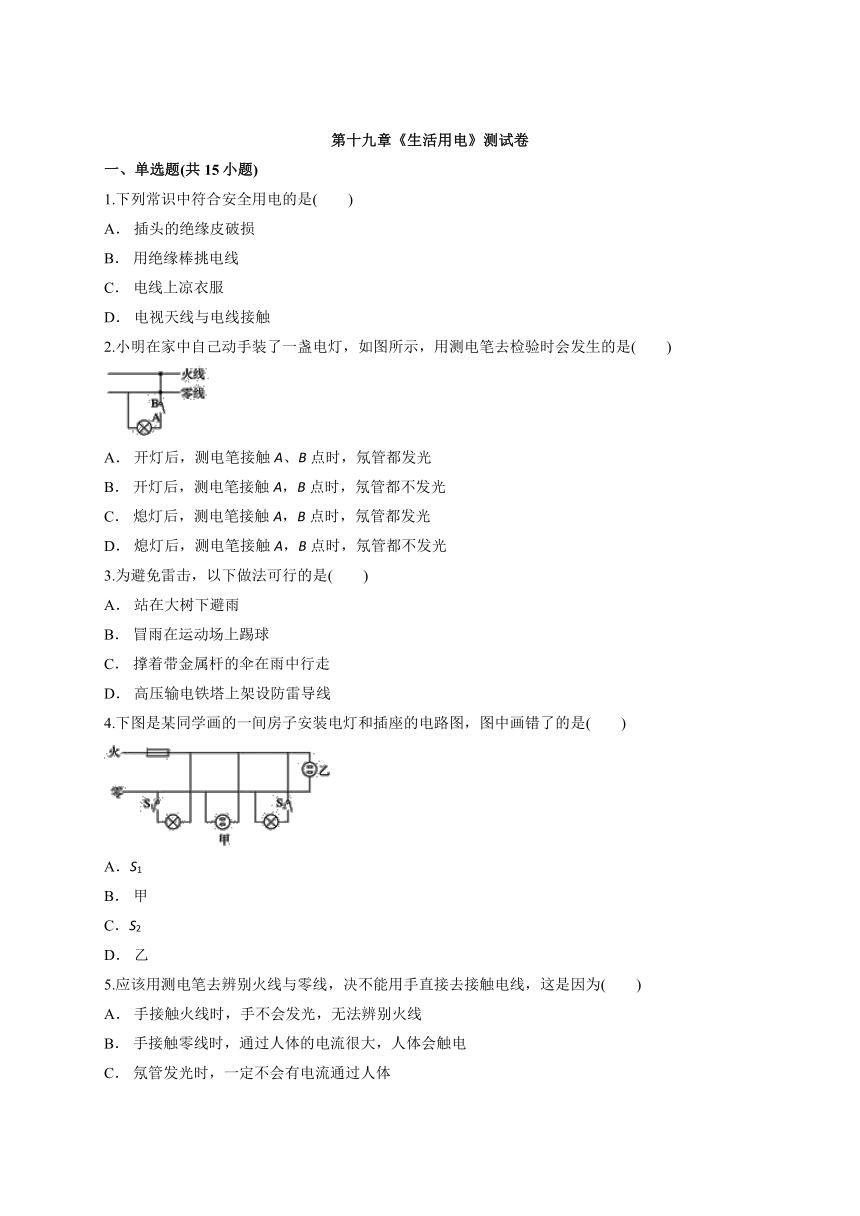

第十九章《生活用电》测试卷
一、单选题(共15小题)
1.下列常识中符合安全用电的是(　　)
A． 插头的绝缘皮破损
B． 用绝缘棒挑电线
C． 电线上凉衣服
D． 电视天线与电线接触
2.小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时会发生的是(　　)
A． 开灯后，测电笔接触A、B点时，氖管都发光
B． 开灯后，测电笔接触A，B点时，氖管都不发光
C． 熄灯后，测电笔接触A，B点时，氖管都发光
D． 熄灯后，测电笔接触A，B点时，氖管都不发光
3.为避免雷击，以下做法可行的是(　　)
A． 站在大树下避雨
B． 冒雨在运动场上踢球
C． 撑着带金属杆的伞在雨中行走
D． 高压输电铁塔上架设防雷导线
4.下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是(　　)
A．S1
B． 甲
C．S2
D． 乙
5.应该用测电笔去辨别火线与零线，决不能用手直接去接触电线，这是因为(　　)
A． 手接触火线时，手不会发光，无法辨别火线
B． 手接触零线时，通过人体的电流很大，人体会触电
C． 氖管发光时，一定不会有电流通过人体
D． 氖管发光时，通过人体的电流很小，人体不会触电

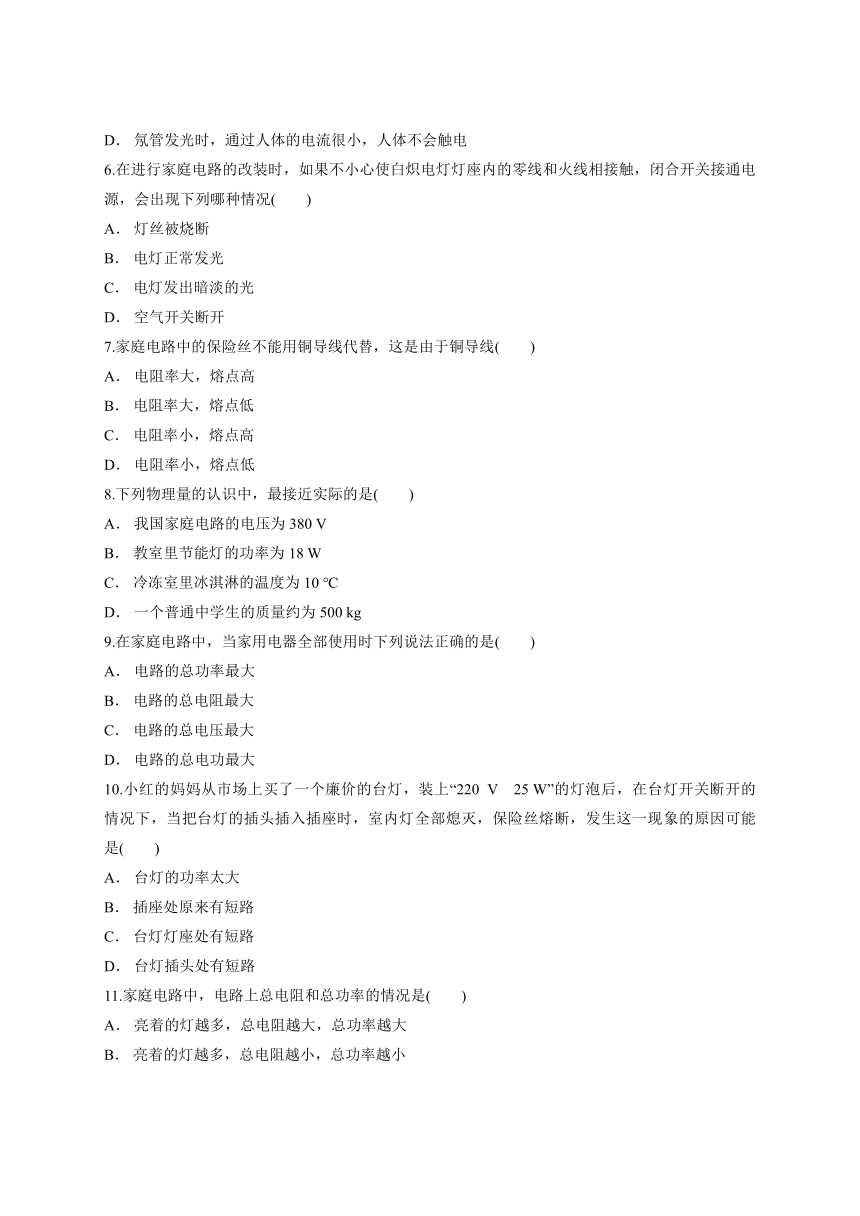

6.在进行家庭电路的改装时，如果不小心使白炽电灯灯座内的零线和火线相接触，闭合开关接通电源，会出现下列哪种情况(　　)
A． 灯丝被烧断
B． 电灯正常发光
C． 电灯发出暗淡的光
D． 空气开关断开
7.家庭电路中的保险丝不能用铜导线代替，这是由于铜导线(　　)
A． 电阻率大，熔点高
B． 电阻率大，熔点低
C． 电阻率小，熔点高
D． 电阻率小，熔点低
8.下列物理量的认识中，最接近实际的是(　　)
A． 我国家庭电路的电压为380 V
B． 教室里节能灯的功率为18 W
C． 冷冻室里冰淇淋的温度为10 ℃
D． 一个普通中学生的质量约为500 kg
9.在家庭电路中，当家用电器全部使用时下列说法正确的是(　　)
A． 电路的总功率最大
B． 电路的总电阻最大
C． 电路的总电压最大
D． 电路的总电功最大
10.小红的妈妈从市场上买了一个廉价的台灯，装上“220 V　25 W”的灯泡后，在台灯开关断开的情况下，当把台灯的插头插入插座时，室内灯全部熄灭，保险丝熔断，发生这一现象的原因可能是(　　)
A． 台灯的功率太大
B． 插座处原来有短路
C． 台灯灯座处有短路
D． 台灯插头处有短路
11.家庭电路中，电路上总电阻和总功率的情况是(　　)
A． 亮着的灯越多，总电阻越大，总功率越大
B． 亮着的灯越多，总电阻越小，总功率越小
C． 亮着的灯越多，总电阻越小，总功率越大
D． 亮着的灯越多，总电阻越大，总功率越小

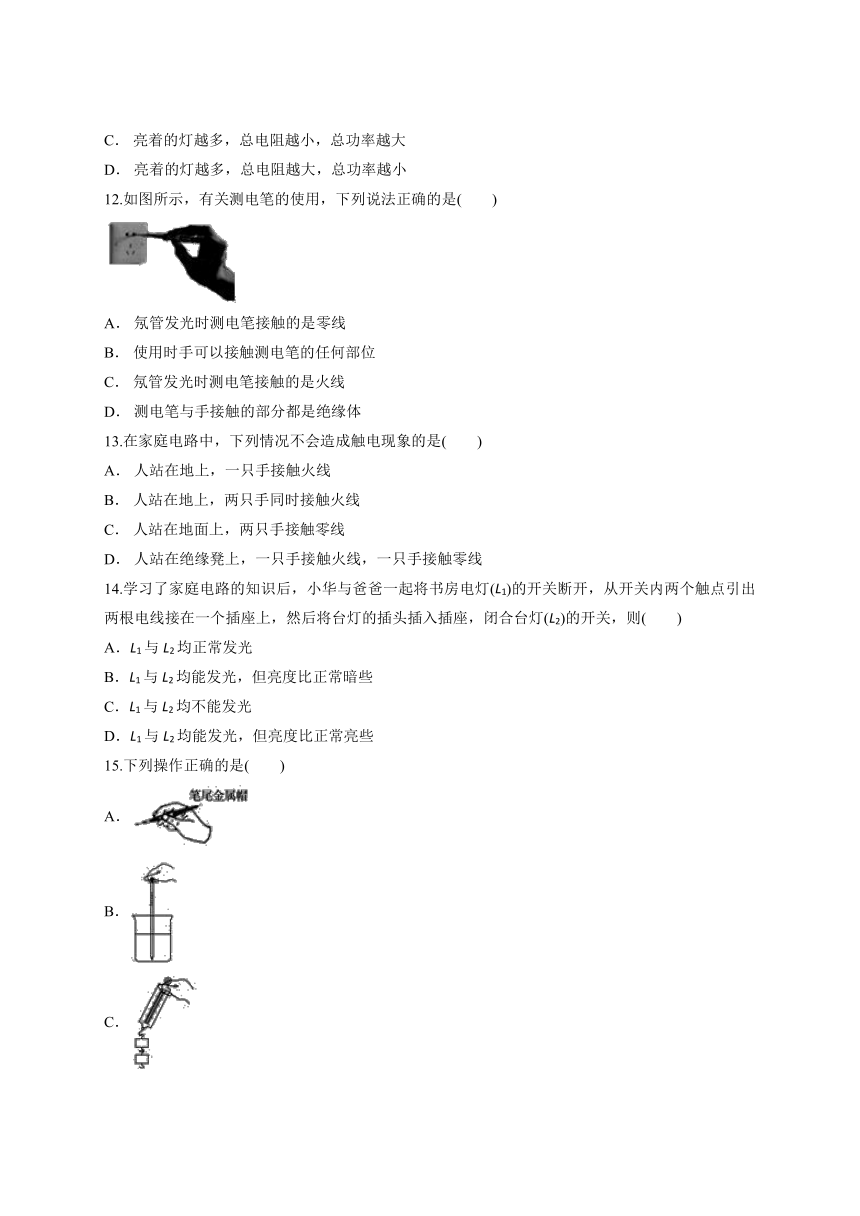

12.如图所示，有关测电笔的使用，下列说法正确的是(　　)
A． 氖管发光时测电笔接触的是零线
B． 使用时手可以接触测电笔的任何部位
C． 氖管发光时测电笔接触的是火线
D． 测电笔与手接触的部分都是绝缘体
13.在家庭电路中，下列情况不会造成触电现象的是(　　)
A． 人站在地上，一只手接触火线
B． 人站在地上，两只手同时接触火线
C． 人站在地面上，两只手接触零线
D． 人站在绝缘凳上，一只手接触火线，一只手接触零线
14.学习了家庭电路的知识后，小华与爸爸一起将书房电灯(L1)的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将台灯的插头插入插座，闭合台灯(L2)的开关，则(　　)
A．L1与L2均正常发光
B．L1与L2均能发光，但亮度比正常暗些
C．L1与L2均不能发光
D．L1与L2均能发光，但亮度比正常亮些
15.下列操作正确的是(　　)
A．
B．
C．
D．

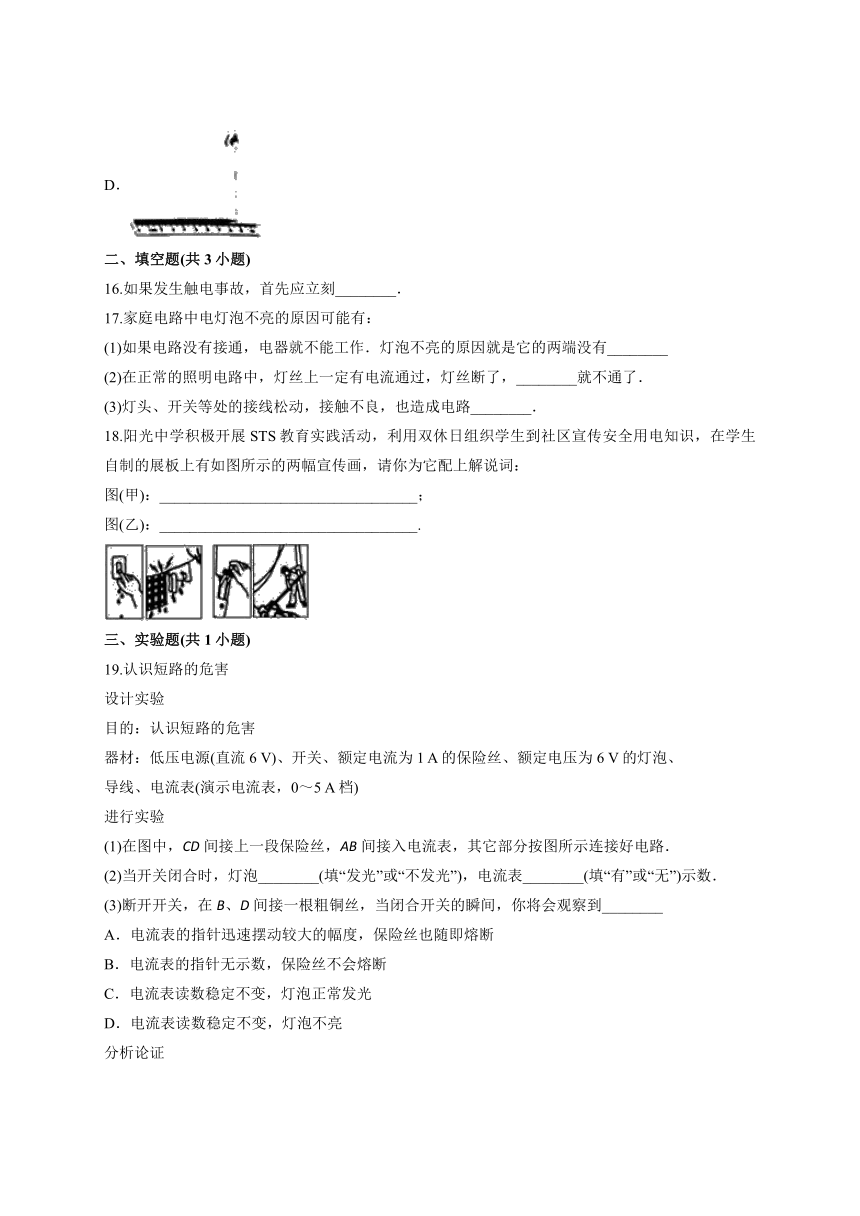

二、填空题(共3小题)
16.如果发生触电事故，首先应立刻________．
17.家庭电路中电灯泡不亮的原因可能有：
(1)如果电路没有接通，电器就不能工作．灯泡不亮的原因就是它的两端没有________
(2)在正常的照明电路中，灯丝上一定有电流通过，灯丝断了，________就不通了．
(3)灯头、开关等处的接线松动，接触不良，也造成电路________．
18.阳光中学积极开展STS教育实践活动，利用双休日组织学生到社区宣传安全用电知识，在学生自制的展板上有如图所示的两幅宣传画，请你为它配上解说词：
图(甲)：__________________________________；
图(乙)：__________________________________.
三、实验题(共1小题)
19.认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证

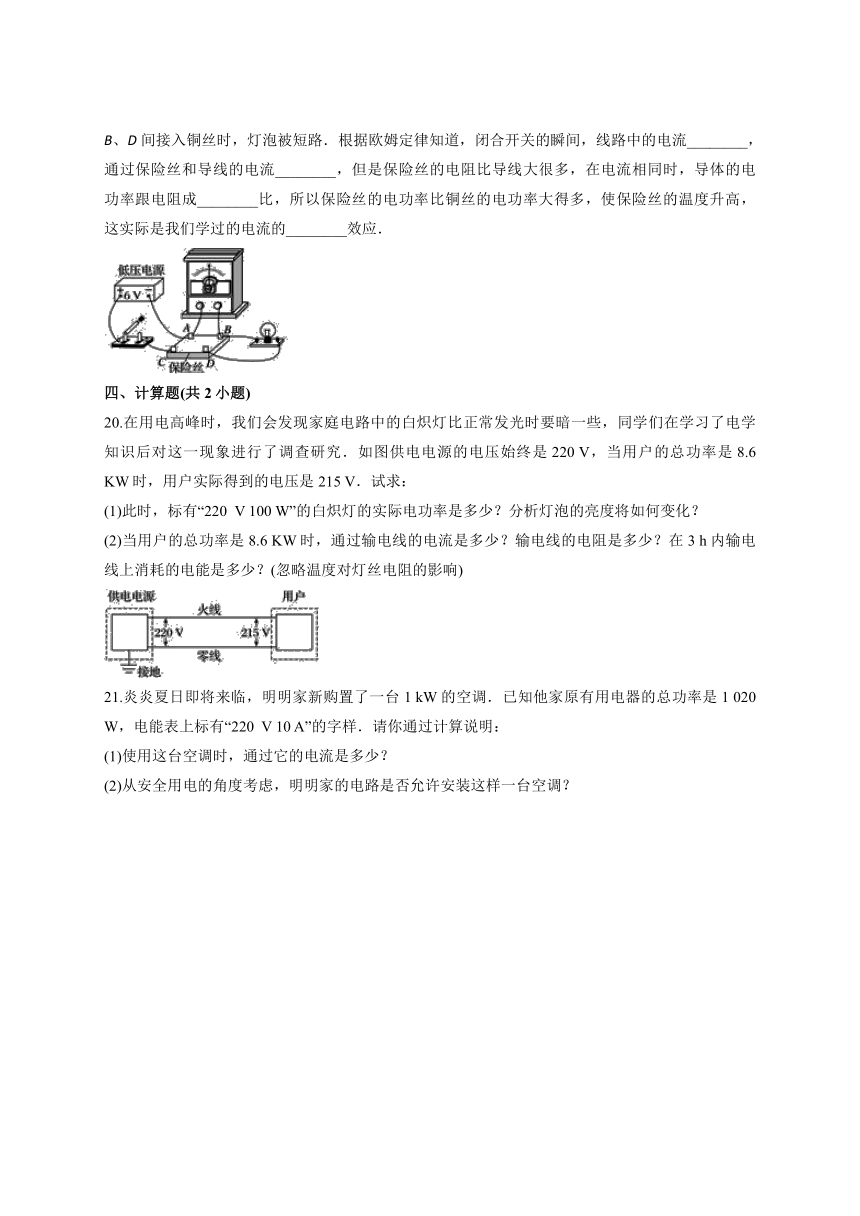

B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
四、计算题(共2小题)
20.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
21.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
答案解析
1.【答案】B
【解析】A、绝缘皮破损后，会使导线外露，会发生触电事故．不合题意．
B、有人触电，千万不能用手将触电人拉开，这是非常危险的，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源．符合题意．
C、湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故．不合题意．
D、电视天线与电线接触，容易发生触电．不合题意．
2.【答案】A
【解析】开灯后，开关闭合，A、B两点和电路中的火线接触，所以测电笔接触A、B两点氖管会发光，所以选项A会发生，选项B不会发生；
熄灯后，开关断开，B点接触火线，测电笔接触B点时，氖管会发光；A点通过灯泡和零线接触，所以测电笔接触A点时，氖管不会发光，故C、D不会发生．
3.【答案】D
【解析】A、雷雨天气不能在大树下避雨，因为树比较高，而且树上带有水，树木就成了导体，容易将雷电引下来，人在树下避雨很危险，故A不可行；
B、冒雨在运动场上踢球，由于运动场较空旷，此时人容易成为被雷击的目标，故B不可行；
C、撑着带金属杆的伞在雨中行走，金属杆是导体，雷电会通过金属杆导入人体，造成触电，故C不可行；
D、高压输电铁塔上架设防雷导线，可在发生雷电时，将电及时导向大地，防止发生危险，故D可行．
4.【答案】A
【解析】根据上面的分析对照，可以判断S1开关接错，当断开开关时，火线和灯泡还相连，接触灯泡，人会接触火线，容易发生触电事故．
5.【答案】D
【解析】A、当手接触火线时，由于火线与大地之间的电压为220 V，而人体安全的电压是不高于36 V，因此手直接接触火线，人会有生命危险；
B、手只接触零线时，由于零线与大地之间的电压为0，不会有电流通过人体；
CD、用测电笔测量火线时，加在测电笔和人之间的电压是220 V，测电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，测电笔的电阻很大，分担的电压很大，人分担的电压很小电流很小，电压不高于36 V，不会对人造成危害．
6.【答案】D
【解析】白炽灯灯座的两根电线，一根是零线，一根是火线，两根电线接触，闭合开关时，火线和零线直接相连，造成短路，电路中电流过大，使空气开关断开．此时灯泡被短路，灯泡中没有电流通过，不会发光．
7.【答案】C
【解析】保险丝要当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路，
根据焦耳定律Q＝I2Rt可知：产生热量在相同电流时随电阻的增大而增加；所以电流达到一定值时，电阻率大的电阻产生的热量多；
为了尽快能使保险丝熔化而断开电路，则保险丝的熔点低一些才能减小加热的时间；
因此：电阻率大、熔点低的材料是制作保险丝的最好材料，应由铅制成．
8.【答案】B
【解析】A、我国家庭电路的电压为220 V，故A错误；
B、据生活实际可知，节能灯的功率约为18 W，故B正确；
C、冷冻室里冰淇淋的温度为﹣5℃左右，故C错误；
D、一个普通中学生的质量约为50 kg，故D错误；
9.【答案】A
【解析】A、并联的支路最多时，功率最大，故A正确；
B、并联支路越多，总电阻越小，故B错误；
C、家庭电路电压不随用电器而变，总是220 V，故C错误；
D、用电器工作的时间不确定，无法说电功大小，故错误．
10.【答案】D
【解析】A、灯泡额定功率为25 W，且台灯开关断开，保险丝熔断不可能是由于台灯的功率过大引起的，故A错误；
B、室内灯泡正常工作，说明原来电路为正常电路，故B错误；
C、台灯开关断开，即使台灯灯座处有短路，保险丝也不会熔断，故C错误；
D、原来室内电灯正常发光，当插头插入时，由于插头处有短路而使保险丝熔断，故D正确．
11.【答案】C
【解析】家庭电路中各盏照明灯是并联的，亮着的灯越多，并联的支路越多，总电阻越小；反之，亮着的灯越少，并联的支路越少，总电阻越大；
因为家庭电路的电压等于各用电器的额定电压，
所以各用电器的实际功率等于额定功率，
又因为电路中的总功率等于各用电器的实际功率之和，亮着的灯越多，电路消耗的总功率越大；反之亮着的灯越少，电路消耗的总功率越小．
12.【答案】C
【解析】AC、当测电笔笔尖接触插孔时，使氖管发光的是火线，氖管不发光时说明接触的是零线，故A错误，C正确．
BD、使用测电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，不能接触笔尖金属体(若接触则会触电)，所以测电笔与手接触的部分是导体，故BD错误．
13.【答案】C
【解析】A、由于大地是导体，所以人站在地上，一只手接触火线时，会有电流通过人体，故发生触电事故；
B、由于大地是导体，所以人站在地上，两只手同时接触火线时，会有电流通过人体，故发生触电事故；
C、由于理论上说，零线和大地之间没有电压，所以人站在地面上，两只手接触零线不会发生触电事故；
D、由于人体是导体，所以人站在绝缘凳上，一只手接触火线，一只手接触零线，此时会有电流通过人体，故发生触电事故；
14.【答案】B
【解析】开关与电灯是串联的，当从开关内引出两根电线接在一个插座上，然后将台灯的插头插入插座．此时台灯获得的电压小于正常的工作电压，即L1与L2均能发光，但亮度比正常暗些．
15.【答案】D
【解析】A、使用试电笔时，手必须接触笔尾的金属体，图中没有接触，故A错误；
B、温度计在测量液体的温度时，玻璃泡不能接触容器底，故B错误；
C、弹簧测力计在测量物体重力时，测力计必须要在竖直方向上，故C错误；
D、用刻度尺测量物体的长度时，读数时视线要与刻度尺的刻度垂直，故D正确．.
16.【答案】断开电源
【解析】一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，使触电者与电源脱离，并进行现场抢救．
17.【答案】(1)电流通过　(2)电路　(3)断路
【解析】(1)电路没有接通，电器就不能工作．灯泡不亮的原因就是它的两端没有电流通过；
(2)灯丝断了，电路就不会接通，造成断路；
(3)灯头、开关等处的接线松动，接触不良，也造成电路断路．
18.【答案】不要用湿手扳开关、不要在电线上搭晾衣物
有人触电时，要先切断电源，或用干木棍等绝缘体拨开电线
【解析】甲图：因为水是导体，并且具有流动性，一旦与火线相连，人就会发生触电事故，所以不要用湿手触摸开关、不要在电线上搭晾衣物；
乙图：当发现有人触电时，必须先切断电源，或用干木棍等绝缘体拨开电线再施救，否则施救者可能发生触电事故；
19.【答案】(2)发光　 有　(3)A　 很大　相同　正　热
【解析】解：进行实验
(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．
(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；
分析论证
当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．
故答案为：
20.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，
灯泡的实际功率为P实＝＝＝95.5 W，
因为P实＜P额
所以灯泡亮度将变暗．
(2)通过输电线的电流为I＝＝＝40 A，
由于输电线与用户是串联，所以电流相等，
输电线两端的电压为U线＝220 V－215 V＝5 V，
输电线的电阻为R线＝＝＝0.125 Ω，
输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.
答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．
(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．
21.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：
I1＝＝≈4.55 A；
(2)电能表允许家用电器同时工作的最大功率
P＝UI＝220 V×10 A＝2 200 W，
因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，
所有，明明家的电路允许安装这样一台空调．
答：(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
【解析】(1)根据P＝UI求出空调使用时通过的电流；
(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．
