第十五章《电流和电路》测试卷 2021-2022学年人教版物理九年级（Word版含答案）

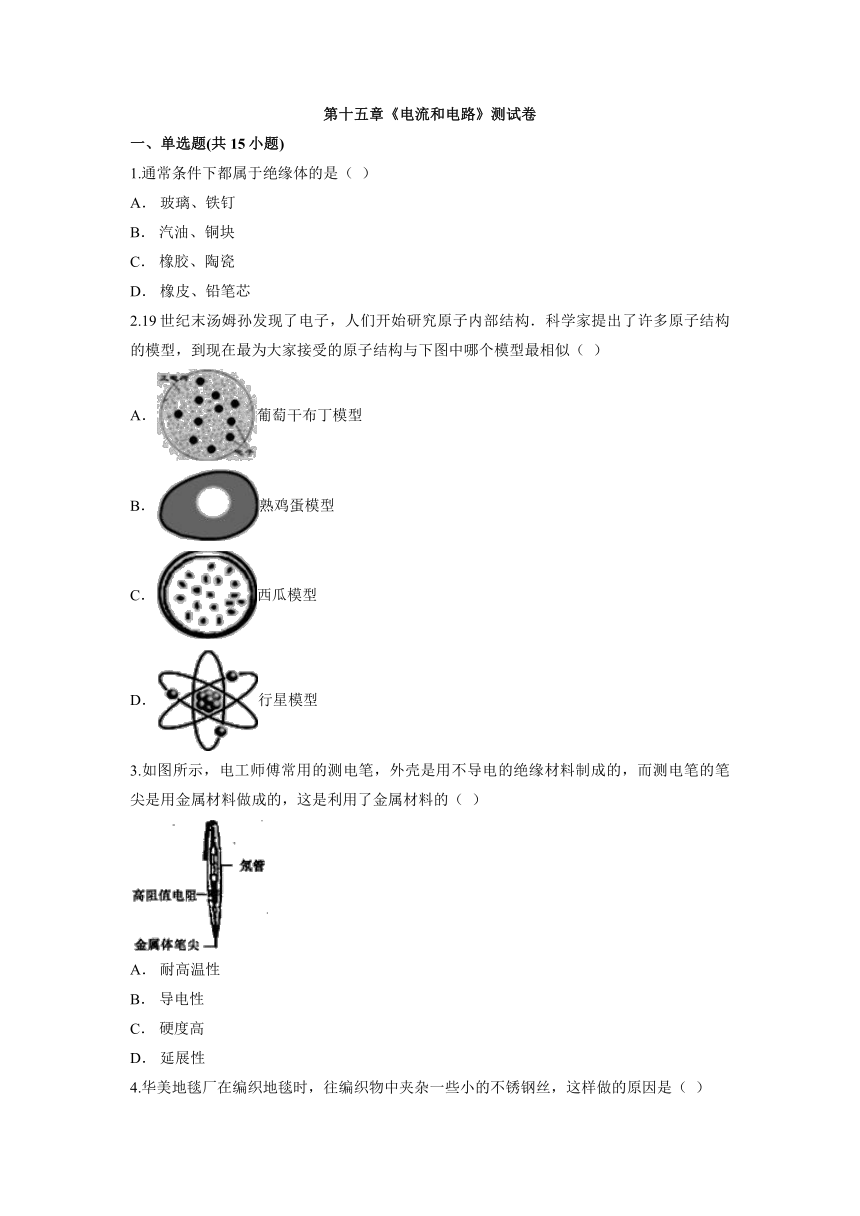

第十五章《电流和电路》测试卷
一、单选题(共15小题)
1.通常条件下都属于绝缘体的是（ ）
A． 玻璃、铁钉
B． 汽油、铜块
C． 橡胶、陶瓷
D． 橡皮、铅笔芯
2.19世纪末汤姆孙发现了电子，人们开始研究原子内部结构．科学家提出了许多原子结构的模型，到现在最为大家接受的原子结构与下图中哪个模型最相似（ ）
A．葡萄干布丁模型
B．熟鸡蛋模型
C．西瓜模型
D．行星模型
3.如图所示，电工师傅常用的测电笔，外壳是用不导电的绝缘材料制成的，而测电笔的笔尖是用金属材料做成的，这是利用了金属材料的（ ）
A． 耐高温性
B． 导电性
C． 硬度高
D． 延展性
4.华美地毯厂在编织地毯时，往编织物中夹杂一些小的不锈钢丝，这样做的原因是（ ）
A． 使地毯结实耐用
B． 使地毯闪亮美观
C． 有利于释放静电
D． 有利于传热散热

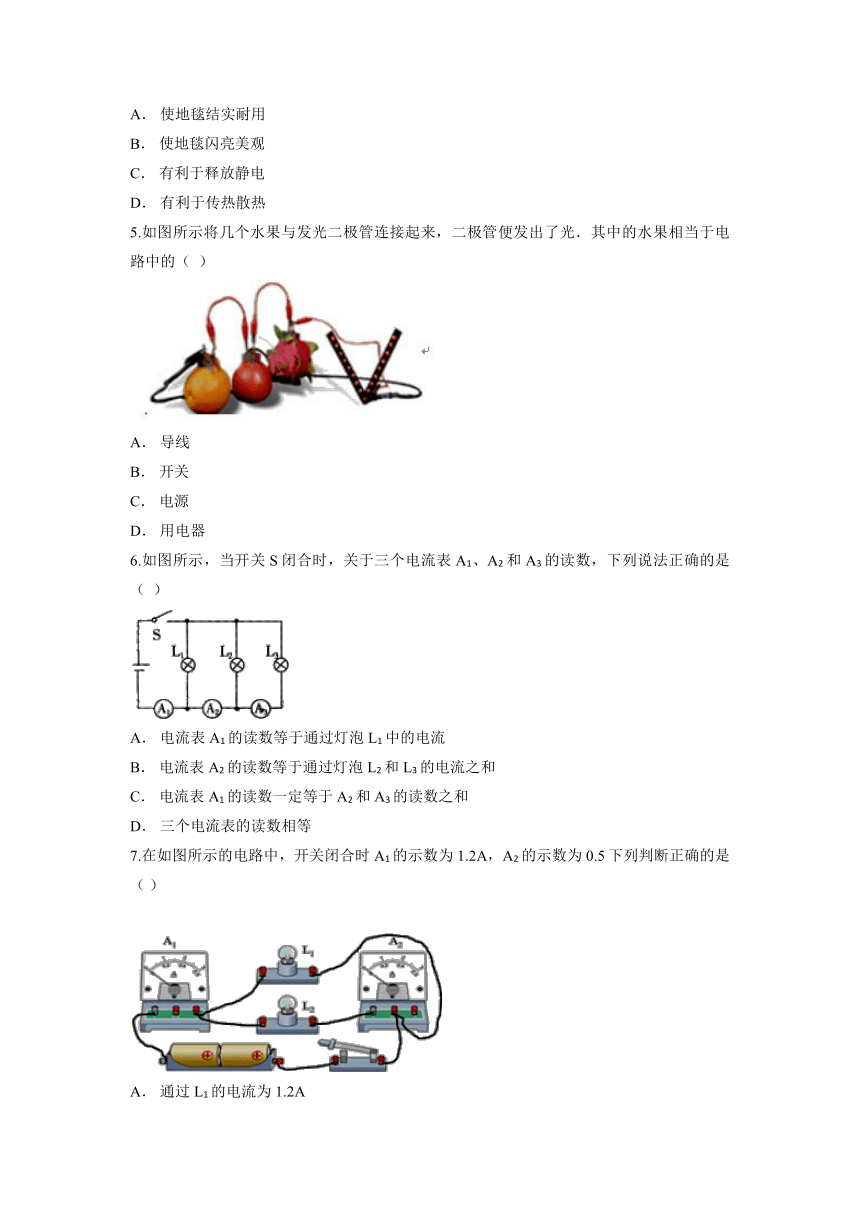

5.如图所示将几个水果与发光二极管连接起来，二极管便发出了光．其中的水果相当于电路中的（ ）
A． 导线
B． 开关
C． 电源
D． 用电器
6.如图所示，当开关S闭合时，关于三个电流表A1、A2和A3的读数，下列说法正确的是（ ）
A． 电流表A1的读数等于通过灯泡L1中的电流
B． 电流表A2的读数等于通过灯泡L2和L3的电流之和
C． 电流表A1的读数一定等于A2和A3的读数之和
D． 三个电流表的读数相等
7.在如图所示的电路中，开关闭合时A1的示数为1.2A，A2的示数为0.5下列判断正确的是（ ）
A． 通过L1的电流为1.2A
B． 通过L1的电流为0.7A
C． 通过L2的电流为0.7A
D． 通过L2的电流为1.2A

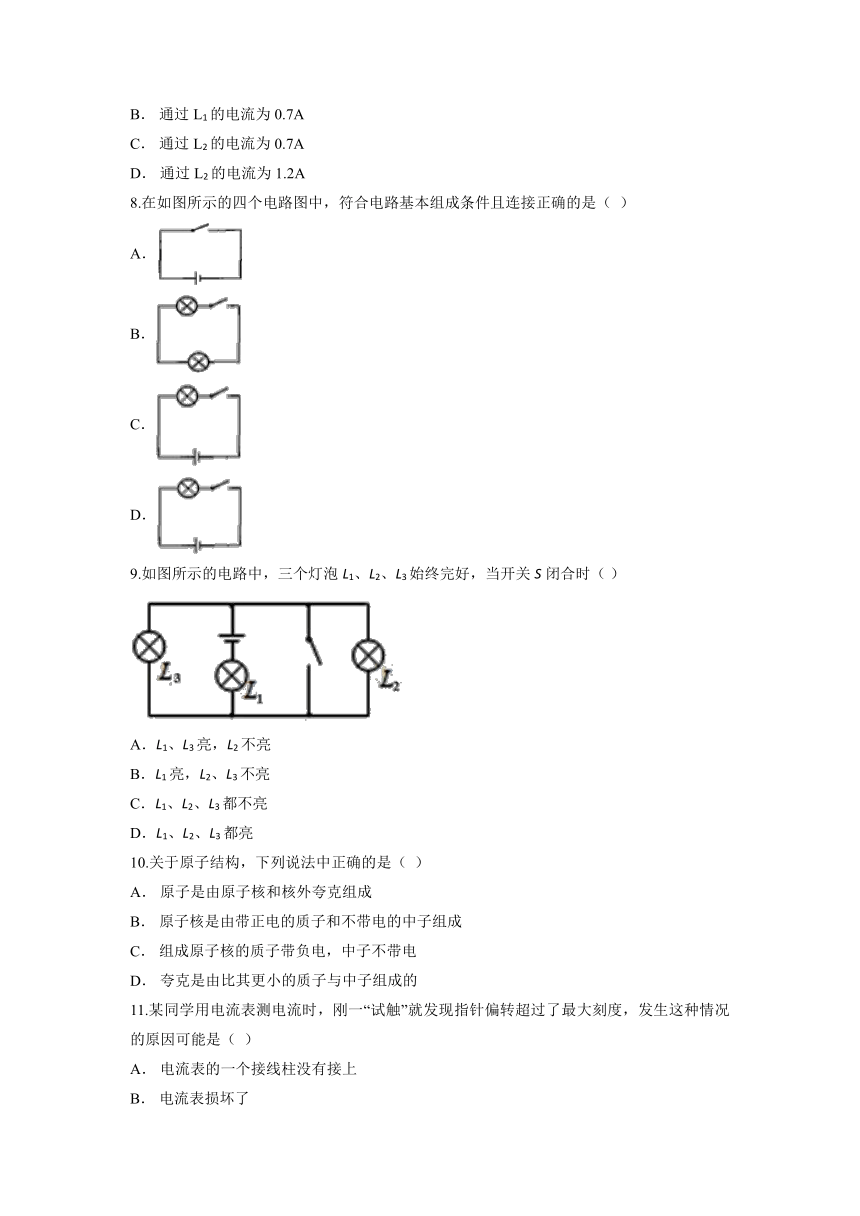

8.在如图所示的四个电路图中，符合电路基本组成条件且连接正确的是（ ）
A．
B．
C．
D．
9.如图所示的电路中，三个灯泡L1、L2、L3始终完好，当开关S闭合时（ ）
A．L1、L3亮，L2不亮
B．L1亮，L2、L3不亮
C．L1、L2、L3都不亮
D．L1、L2、L3都亮
10.关于原子结构，下列说法中正确的是（ ）
A． 原子是由原子核和核外夸克组成
B． 原子核是由带正电的质子和不带电的中子组成
C． 组成原子核的质子带负电，中子不带电
D． 夸克是由比其更小的质子与中子组成的
11.某同学用电流表测电流时，刚一“试触”就发现指针偏转超过了最大刻度，发生这种情况的原因可能是（ ）
A． 电流表的一个接线柱没有接上
B． 电流表损坏了
C． 电流表的量程选择过大了
D． 电流表的量程选择过小了

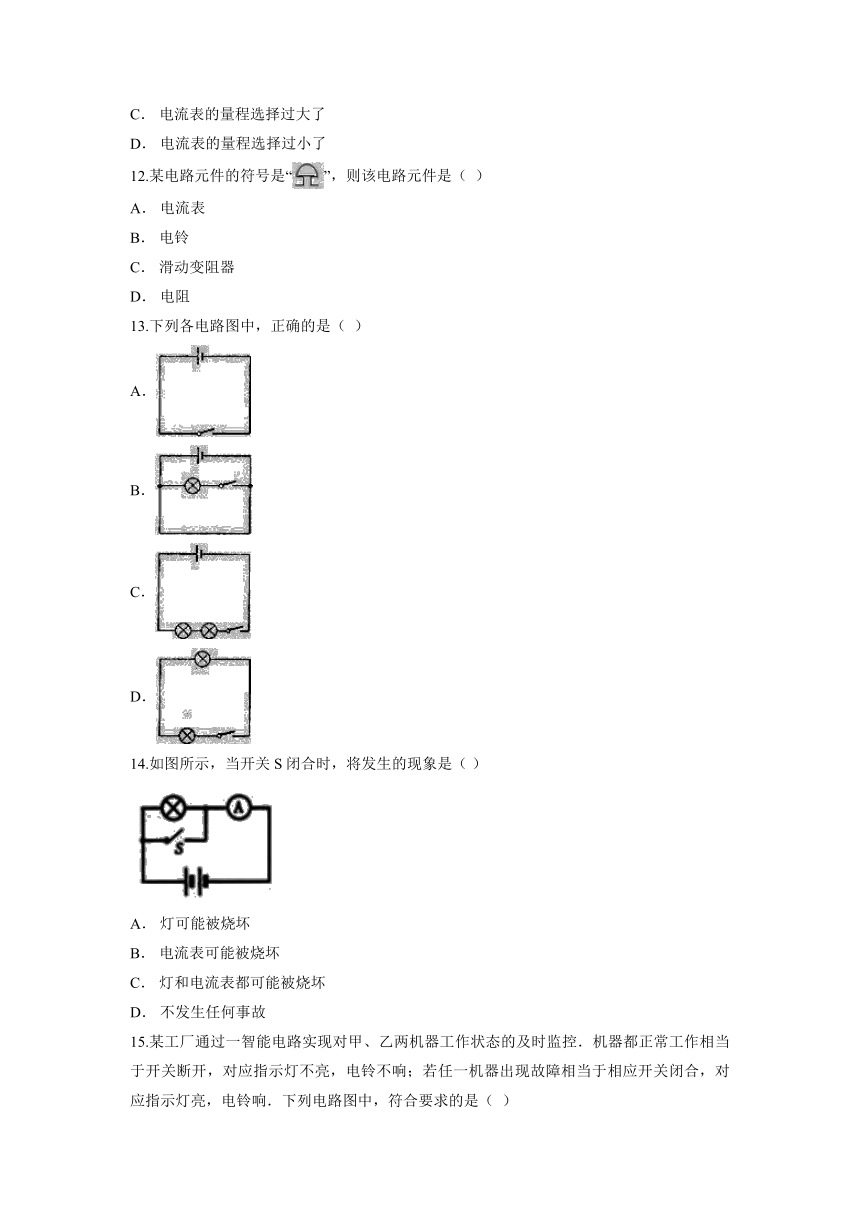

12.某电路元件的符号是“”，则该电路元件是（ ）
A． 电流表
B． 电铃
C． 滑动变阻器
D． 电阻
13.下列各电路图中，正确的是（ ）
A．
B．
C．
D．
14.如图所示，当开关S闭合时，将发生的现象是（ ）
A． 灯可能被烧坏
B． 电流表可能被烧坏
C． 灯和电流表都可能被烧坏
D． 不发生任何事故
15.某工厂通过一智能电路实现对甲、乙两机器工作状态的及时监控．机器都正常工作相当于开关断开，对应指示灯不亮，电铃不响；若任一机器出现故障相当于相应开关闭合，对应指示灯亮，电铃响．下列电路图中，符合要求的是（ ）
A．
B．
C．
D．
二、填空题(共3小题)

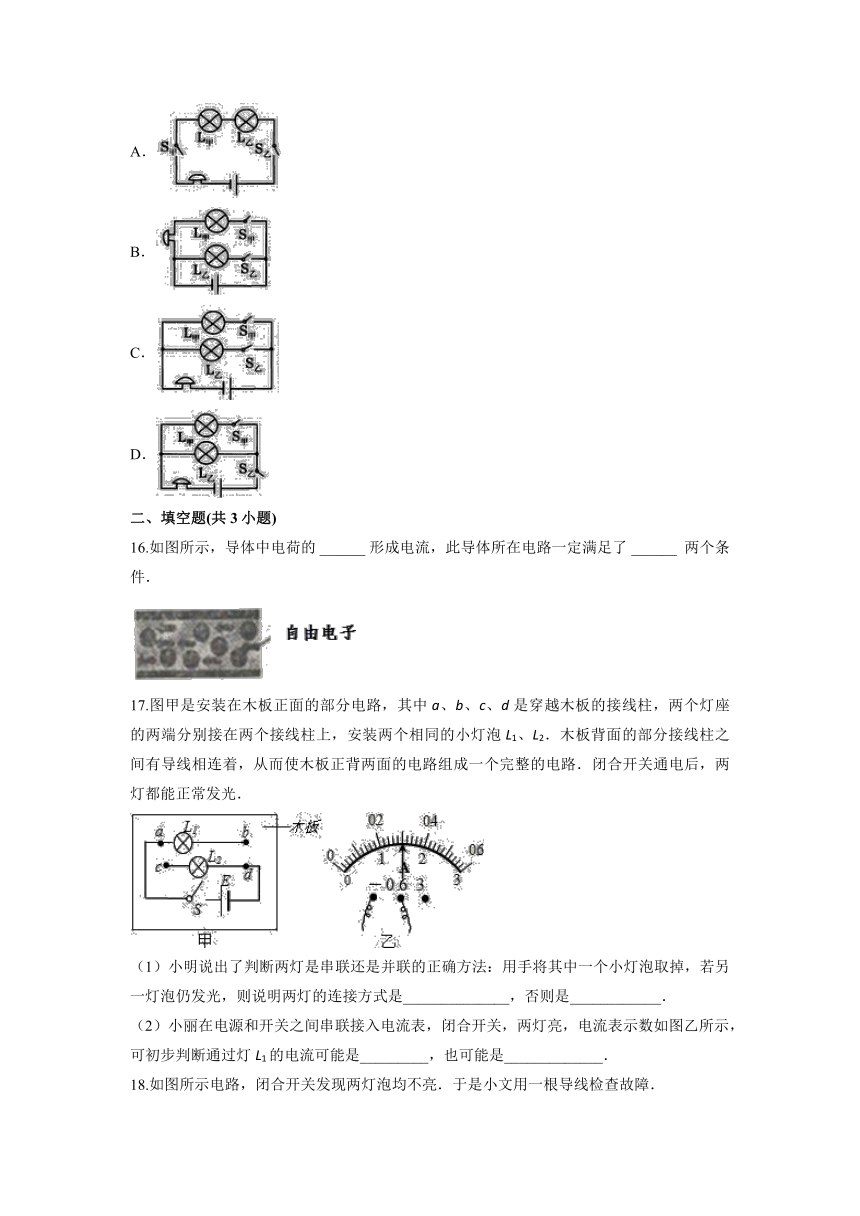

16.如图所示，导体中电荷的 ______ 形成电流，此导体所在电路一定满足了 ______ 两个条件．
17.图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2．木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路．闭合开关通电后，两灯都能正常发光．
（1）小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________．
（2）小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________．
18.如图所示电路，闭合开关发现两灯泡均不亮．于是小文用一根导线检查故障．
①闭合开关，将导线连接在a、b之间，发现两灯不亮；②闭合开关，将导线连在b、c间，两灯仍不亮；
③闭合开关，将导线连在c、d间，左灯亮、右灯不亮．
根据以上操作分析：
电路故障出现在 ______ ；
故障是 ______ ．
能否把导线连在a、d间进行检查？为什么？
三、实验题(共3小题)
19.某中学物理兴趣小组同学们设计了一个测量小灯泡电流的实验，并完成下列实验步骤：
A．画出电路图，并按照电路图连接实物
B．记录数据，整理器材
C．合上开关试触，发现电流表的指针偏转较小
D．电流表量程选“（0～3）A”接入电路
E．电流表量程选“（0～0.6）A”接入电路
（1）请将上述实验步骤按正确的顺序排列： ______ ．
（2）据图甲可知，小灯泡中的电流为 ______ A．
（3）用笔画线代替导线将图乙中的实物连接好．
（4）在测并联电路的电流时，若先在图丙中的A处测电路中的电流是0.5A，然后在B 处测得的电流是0.3A，则在C处测得的电流应为 ______ A．
20.甲为探究并联电路电流规律的实验电路图．
（1）若要测量干路电流，则电流表应串联在甲图中的 ______ 处（选填“A”、“B”或“C”）
（2）若要测量A处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又偏向图乙位置，其原因是 ______ ．
（3）纠正（2）中错误后，测出A、B、C三处的电流值如上表，由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是： ______ ．（写出一条）
21.图甲是在做探究并联电路电流规律实验的电路图：
（1）请按照图甲将图乙用笔画线代替导线连接起来，让电流表测量B点的电流．
（2）在测量C点的电流时，小明将电路连接起来，检查电路时，发现电流表指针的情况如图丙所示，则出现这种情况的原因是 ______
（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示
①第三次实验时，A点电流如图丁所示，则A点的电流为 ______ ．
②观察表格中的数据可知，小明是通过 ______ 的方法获得多组数据的（A、换用不同规格灯泡多次实验，B、改变电源电压多次实验）
③根据表格的数据可以得到的结论是 ______ ．
答案解析
1.【答案】C
【解析】根据导电性的不同，材料可分为导体、半导体、绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．
A．玻璃不容易导电是绝缘体，食盐水容易导电是导体，故A不符合题意；
B．汽油不容易导电是绝缘体，铜块容易导电是导体，故B不符合题意；
C．橡胶、陶瓷都不容易导电是绝缘体，故C符合题意；
D．橡皮不容易导电是绝缘体，铅笔芯容易导电是导体，故D不符合题意．
2.【答案】D
【解析】卢瑟福提出了原子的核式结构模型，原子由位于原子中心的原子核与核外绕原子核运动的电子组成，其结构与太阳系相似，故D正确．
3.【答案】B
【解析】测电笔的主要作用是辨别火线和零线，必须让笔尖与电线接触才能辨别，笔尖金属体接触火线时氖管发光，接触零线时氖管不发光．由测电笔的作用可知，笔尖必须是导体才能工作，所以用具有导电性的金属材料制成，选项B正确.
4.【答案】C
【解析】人在地毯上行走时，由于鞋底会与地毯摩擦从而会产生电荷，电荷如果不能及时导走，就会因越聚越多而容易吸引灰尘或引发事故，所以为了防止上述危害，我们就需要在地毯中夹杂一些不锈钢丝，因为不锈钢是导体，它可以把产生的电荷及时传到大地上．
5.【答案】C
【解析】水果电池装置中，水果中的化学能转化为电能，再通过二极管转化为光能．
要使用电器工作，电路中必须要有电源，水果能使二极管发光，说明在这个电路中水果能提供电压，所以水果相当于电源．
6.【答案】B
【解析】AC、电流表A1测干路电流，读数等于通过灯泡L1、L2和L3的电流之和；故AC错误；
B、电流表A2测通过L2、L3的电流，故电流表A2的读数等于通过灯泡L2和L3的电流之和；故B正确
D、A3测通过L3的电流，A2测通过L2、L3的电流，A1测干路电流，因此I1＞I2＞I3．故D错误．
7.【答案】B
【解析】由图可知，L1与L2并联，电流表A1测的是干路电流，A2测的是通过L2的电流，则通过L2的电流为0.5A．
题中已知时A1的示数为1.2A，即干路上的电流为1.2A，由并联电路电流规律：干路电流等于各支路电流之和，通过L1的电流为1.2A-0.5A=0.7A．
8.【答案】C
【解析】一个完整的电路包括电源、开关、用电器、导线，且不能出现电路故障．
A、电路中缺少用电器，故A不正确；
B、电路没有电源，用电器均不能工作，故B不正确；
C、有电源，且电灯和开关串联，连接正确，故C正确；
D、电路中没有开关，故D不正确；
9.【答案】B
【解析】由电路图可知，当开关断开时，L2、L3并联，L1在干路上，三灯都发光．
当开关闭合后，L2、L3被短路，电路为L1的基本电路，因此L1亮，L2、L3不亮．
10.【答案】B
【解析】A.原子是由原子核及核外电子组成的，A错误；
B.原子核是由带正电的质子和不带电的中子组成的，B正确；
C.质子带正电，中子不带电，C错误；
D.质子和中子都是由夸克组成，D错误．
11.【答案】D
【解析】A、电流表一个接线柱没接上，会出现电流表无示数，不合题意；
B、电流表损坏，会出现电流表无示数，不合题意；
C、电流表量程过大，会出现指针偏转格数过小，不合题意；
D、电流表量程过小，会出现指针超过满偏，符合题意．
12.【答案】B
【解析】本题考查对常见电学元件的元件符号的识记．根据元件符号对应的代号来判断，电流表的符号为，电阻的符号为，滑动变阻器符号为，电铃的符号为 ；故选B．
13.【答案】C
【解析】A、错误，没有用电器；B、错误，发生了短路；C、正确；D、错误，没有电源．
14.【答案】B
【解析】绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线．若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线）．当开关S闭合后，灯泡被短路，灯泡没有电流通过，不会被烧坏；电流表相当于直接接在电源的正负极上，电流很大，会烧坏电流表和电源．
15.【答案】C
【解析】由题意可知，开关与各自对应指示灯应串联，由于任一机器出现故障相应开关就会闭合，对应指示灯亮，电铃响．所以说明两个开关均能控制电铃，则电铃应接在干路上．
所以选项C正确.
16.【答案】定向移动；有电源和电路是通路．
【解析】电流是导体中电荷的定向移动形成的；要使电路中有持续电流，必须有电源和电路形成通路．
17.【答案】（1）并联；串联；（2）0.3A； 0.15A（顺序可调换）
【解析】（1）用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联；
（2）电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A.
18.【答案】右灯；断路；不能，电源被短路．
【解析】闭合开关，灯泡不亮要么短路、要么断路；
①闭合开关，将导线连接在a、b之间，发现两灯不亮，则左面的灯不存在断路；
②闭合开关，将导线连在b、c间，两灯仍不亮，则b、c间导线不存在断路；
③闭合开关，将导线连在c、d间，左灯亮、右灯不亮，说明左灯没有发生短路，右灯发生了断路；
不能把导线接在a、d间进行检查，如果把导线接在a、d间，则不经过用电器直接把电源两极连接起来，电源将被短路．
19.【答案】（1）ADCEB；（2）0.3A；（3）如下图（4）0.2．
【解析】（1）测流过灯泡的电流，合理的实验步骤是：
A、画出电路图，并按照电路图，连接实物；
D、电流表量程选“（0～3A）”接入电路；
C、合上开关试触，发现电流表的指针偏转较小；
E、电流表量程选“（0～0.6）A”接入电路；
B、记录数据，整理器材．
故正确顺序为：ADCEB．
（2）由图甲所示电流表可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数是0.3A．
（3）根据电路图连接实物电路图，如图所示：
（4）因为A点为干路电流，B、C点均为支路电流，故C点电流为：0.5A-0.3A=0.2A．
20.【答案】（1）C；（2）电流表正负接线柱接反；（3）选两个规格相同的小灯泡太特殊；只测量了一次就得出结论不具有普遍性．
【解析】（1）电流表测电流时，应与被测电路串联；要测量并联电路中干路的电流，图中A、B、C三点中C点在干路上，AB两点都在支路上，因此将C点断开接入电流表．
（2）由图乙所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的．
（3）由表中实验数据可知，两支路电流相等，说明所选灯泡规格相同；只有一组实验数据，只进行了一次实验，实验次数太少，得出的结论不具有普遍性；
21.【答案】（1）
（2）电流表没有调零；
（3）①0.8A；②换用不同规格的灯泡；③在并联电路中，干路电流等于各支路电流之和．
【解析】（1）由电路图可知，两灯泡并联，开关S控制干路，要求电流表测B点的电流，即电流表测量L1支路电流，因此可选小量程0～0.6A；从电源正极出发，经开关分支，一支流向灯泡L2，另一支流向电流表、灯泡L1，然后共同回到负极，如图所示：
（2）检查电路时，电路还没有接通，就发现电流表指针有示数，这说明电流表没有调零；
（3）①A点是干路上的电流，在并联电路中，干路电流等于各支路电流之和，因此电流表选择的量程为0～3A，分度值为0.1A，示数为：0.8A．
②表格中的数据可知，3次实验中通过各个灯泡的电流数值不同，由此可知，这是通过换用不同规格的灯泡的方法获得多组数据的；
③由表中实验数据可知，在并联电路中，干路电流等于各支路电流之和，并联电路干路和支路的电流关系为：I=I1+I2．
