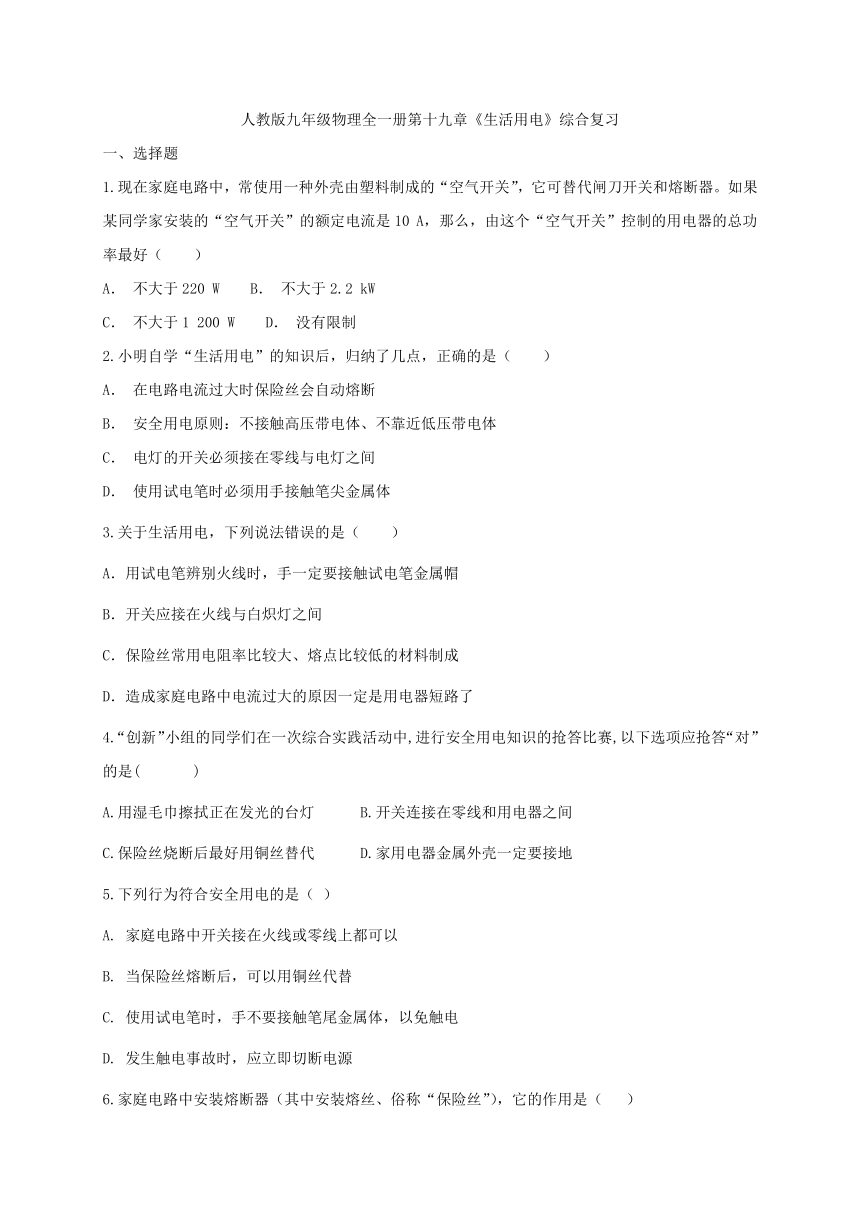

人教版九年级物理全一册第十九章《生活用电》综合复习（有答案）

人教版九年级物理全一册第十九章《生活用电》综合复习
一、选择题
1.现在家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可替代闸刀开关和熔断器。如果某同学家安装的“空气开关”的额定电流是10 A，那么，由这个“空气开关”控制的用电器的总功率最好（ ）
A． 不大于220 W B． 不大于2.2 kW
C． 不大于1 200 W D． 没有限制
2.小明自学“生活用电”的知识后，归纳了几点，正确的是（ ）
A． 在电路电流过大时保险丝会自动熔断
B． 安全用电原则：不接触高压带电体、不靠近低压带电体
C． 电灯的开关必须接在零线与电灯之间
D． 使用试电笔时必须用手接触笔尖金属体
3.关于生活用电，下列说法错误的是（　　）
A．用试电笔辨别火线时，手一定要接触试电笔金属帽
B．开关应接在火线与白炽灯之间
C．保险丝常用电阻率比较大、熔点比较低的材料制成
D．造成家庭电路中电流过大的原因一定是用电器短路了
4.“创新”小组的同学们在一次综合实践活动中,进行安全用电知识的抢答比赛,以下选项应抢答“对”的是( )
A.用湿毛巾擦拭正在发光的台灯 B.开关连接在零线和用电器之间
C.保险丝烧断后最好用铜丝替代 D.家用电器金属外壳一定要接地
5.下列行为符合安全用电的是（ ）
A. 家庭电路中开关接在火线或零线上都可以
B. 当保险丝熔断后，可以用铜丝代替
C. 使用试电笔时，手不要接触笔尾金属体，以免触电
D. 发生触电事故时，应立即切断电源

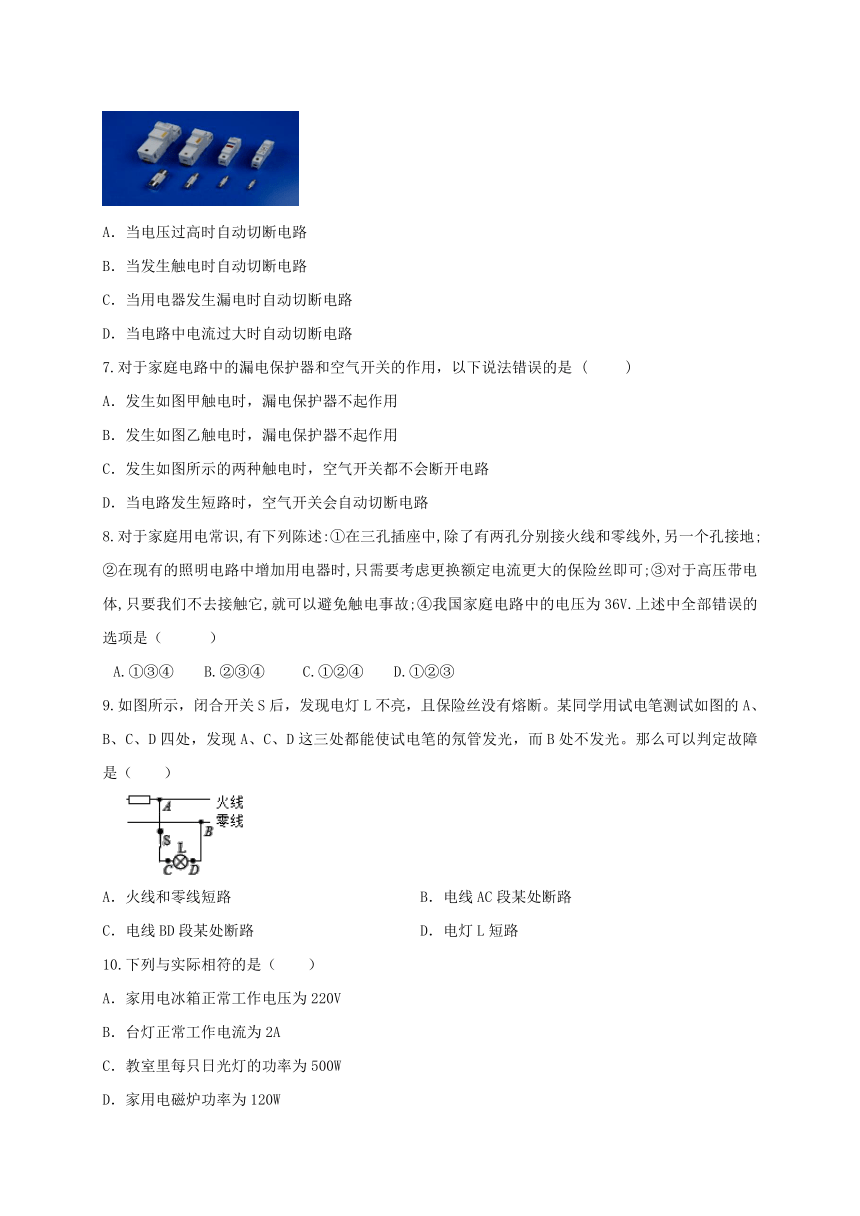

6.家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（ ）
A．当电压过高时自动切断电路
B．当发生触电时自动切断电路
C．当用电器发生漏电时自动切断电路
D．当电路中电流过大时自动切断电路
7.对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是 ( )
A．发生如图甲触电时，漏电保护器不起作用
B．发生如图乙触电时，漏电保护器不起作用
C．发生如图所示的两种触电时，空气开关都不会断开电路
D．当电路发生短路时，空气开关会自动切断电路
8.对于家庭用电常识,有下列陈述:①在三孔插座中,除了有两孔分别接火线和零线外,另一个孔接地;②在现有的照明电路中增加用电器时,只需要考虑更换额定电流更大的保险丝即可;③对于高压带电体,只要我们不去接触它,就可以避免触电事故;④我国家庭电路中的电压为36V.上述中全部错误的选项是（ ）
A.①③④ B.②③④ C.①②④ D.①②③
9.如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是（　　）
A．火线和零线短路 B．电线AC段某处断路
C．电线BD段某处断路 D．电灯L短路
10.下列与实际相符的是（　　）
A．家用电冰箱正常工作电压为220V
B．台灯正常工作电流为2A
C．教室里每只日光灯的功率为500W
D．家用电磁炉功率为120W

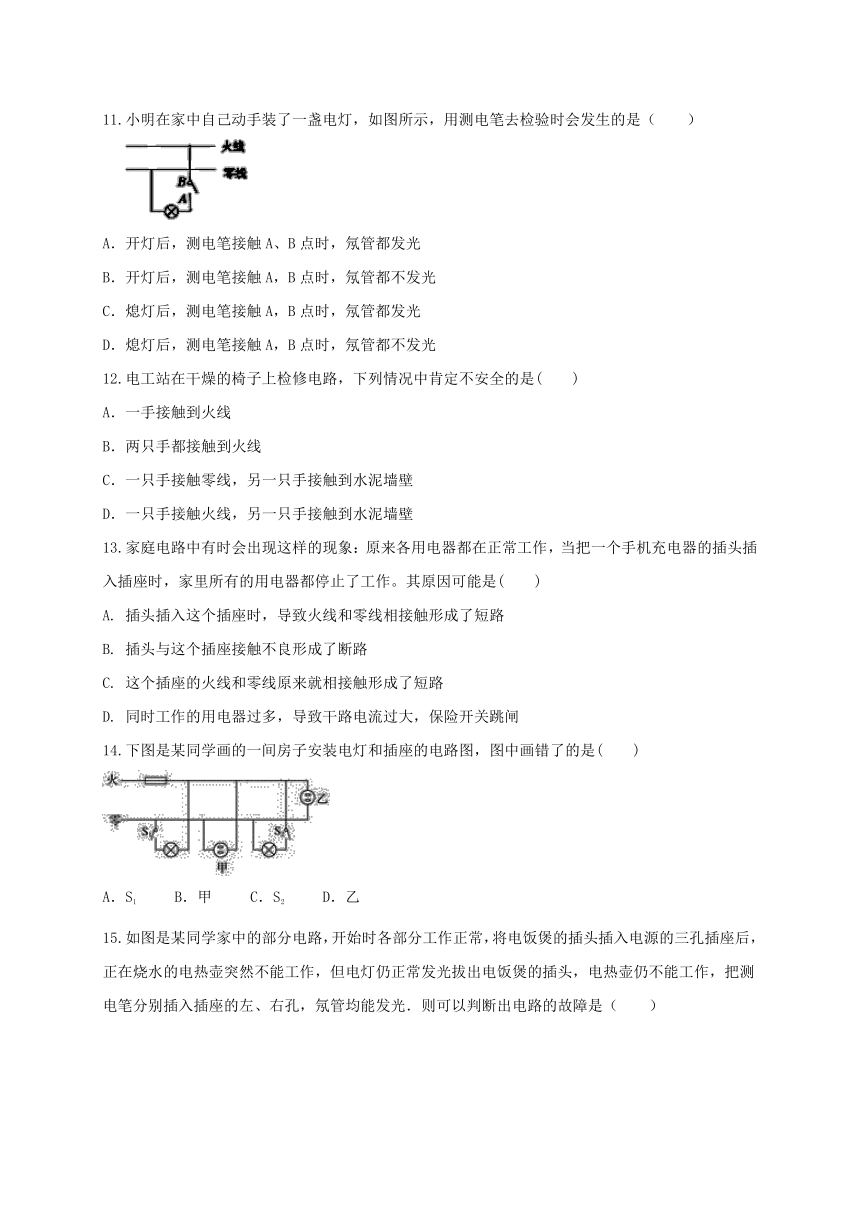

11.小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时会发生的是（　　）
A．开灯后，测电笔接触A、B点时，氖管都发光
B．开灯后，测电笔接触A，B点时，氖管都不发光
C．熄灯后，测电笔接触A，B点时，氖管都发光
D．熄灯后，测电笔接触A，B点时，氖管都不发光
12.电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( )
A．一手接触到火线
B．两只手都接触到火线
C．一只手接触零线，另一只手接触到水泥墙壁
D．一只手接触火线，另一只手接触到水泥墙壁
13.家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。其原因可能是( )
A. 插头插入这个插座时，导致火线和零线相接触形成了短路
B. 插头与这个插座接触不良形成了断路
C. 这个插座的火线和零线原来就相接触形成了短路
D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸
14.下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )
A．S1 B．甲 C．S2 D．乙
15.如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（　　）
A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．电路的C、D两点间导线断路
D．电路的A、B两点间导线断路
二、填空题
16.家庭电路中电灯、电视、电风扇的连接方式是_______(选填“串联”或“并联”);带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与__________相连
17.在家庭电路中火线与零线之间的电压为________V，生活中可以用__________判断火线与零线，当家庭电路中电流超过一定限度时，_____________会自动熔断，保护电路。
18.在家庭电路中,电线相互连接处因为接触不良,容易造成　　　　变大.根据焦耳定律可知:在通电时间和　　　　相同时,该处比别处产生的热量　　　　,可能引起火灾.
19.当小霞同学用测电笔试触家里插座的一个插孔时,发现氖管发光,说明此插孔是与______(选填“火线”或“零线”)相连的.若小霞同学和测电笔串联后的等效电阻为880 kΩ,家庭电路的电压为220 V,则通过小霞同学的电流为______mA.
20.家庭电路进户的两条输电线，一条叫______线，另一条叫______线，它们之间的电压是______V，在正常情况下，零线和地线之间______(选填“有”或“没有”)电压。各用电器______联在家庭电路中。
21.用______可以辨别火线和零线，使用时手一定要接触笔尾的______，或按住______，笔尖接触电线，如果氖管发光，表明接触的是______，如果氖管不发光，表明接触的是______。
三、画图题
22.小明用两个单刀双掷开关、一个LED灯和若干导线,设计一个楼梯灯电路,无论是楼上还是楼下都可以任意开灯、关灯,既可以在楼下开灯到楼上关灯,又可以在楼上开灯到楼下关灯。请你根据小明设计的意图,用笔画线代替导线完成图中的
四、综合计算题
23.现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。


如图所示，用电器R接在电压为220 V的电源上时，消耗电功率是1 100 W，电路中还有额定电流为10 A的熔丝（俗称保险丝）。则：
（1）只有用电器R接入电路时，通过熔丝的电流为多少？
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少（表中的电阻数据适用此人）？分析为什么熔丝不会断（即为什么熔丝不能救人命）。
答案
1.B
2.A
3.D
4.D
5.D
6.D
7.B
8.B
9.C
10.A
11.A
12.D
13.A
14.A
15.C
16.并联 大地
17.220 试电笔 保险丝
18.电阻　电流　多
19.火线　0.25
20.端(火)　零　220　没有　并
21.试电笔　金属体　金属笔卡　火线　零线
22.略
23.（1）5A (2)0.025A；保险丝的额定电流比人触电时的电流大得多
