欧姆定律
第十七章 第２节
探究电流和电压、电阻的关系
1、探究电流和电压的关系
2、探究电流和电阻的关系
课前复习

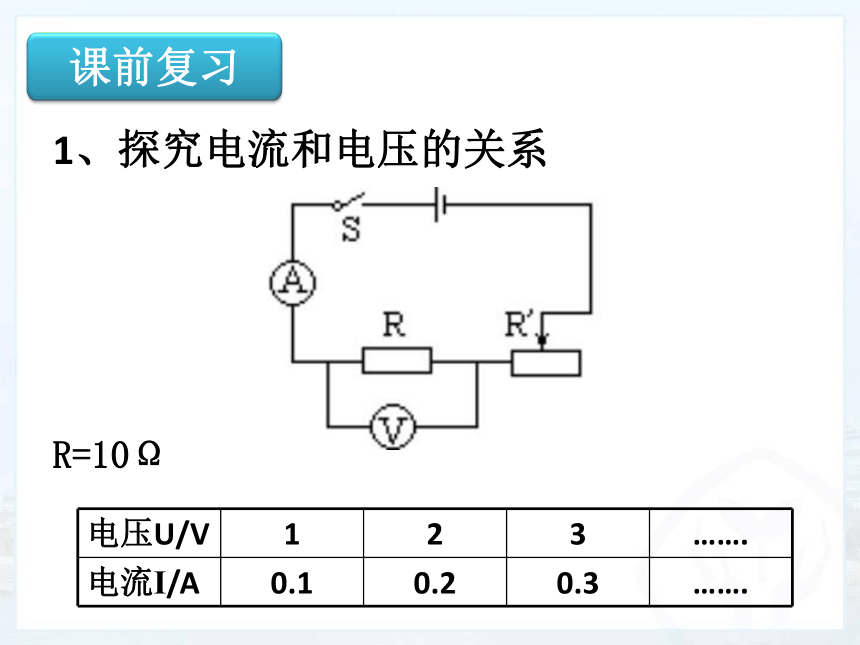

1、探究电流和电压的关系
R=10Ω
课前复习
电压U/V 1 2 3 …….
电流I/A 0.1 0.2 0.3 …….
实验得到的结论：
　　当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比
　
课前复习
2、探究电流和电阻的关系
U=2V
课前复习
电阻R/Ω 5 10 20 …….
电流I/A 0.4 0.2 0.1 …….
实验得到的结论：
　　当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比
　　当导体两端电压一定时，通过导体的电流跟导体的电阻成反比
课前复习
1．欧姆定律的内容：
　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
欧姆（1787-1854）
德国物理学家
一、欧姆定律
2、欧姆定律的数学表达式
R（Ω）
单位：
I（A）
U（V）
一、欧姆定律
注意：公式中的物理量的单位必须是国际单位
R
U
I
一、欧姆定律
R
U
一、欧姆定律
=3Ω
R
U
I=？
一、欧姆定律
=3Ω
=6v
3.变换公式：
R
U =？
I
一、欧姆定律
3.变换公式：
R=
U
I
一、欧姆定律
U
U
3.变换公式：
一、欧姆定律
4、说明：
（1）欧姆定律揭示了电流与电压、电阻的关系
（2）公式中的各个物理量必须对应于同一段电路
（3）根据
不能说 “导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比。”
(只表明电阻 R 等于 U与 I 的比值)
导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积。
一、欧姆定律
　　（1）读题、审题（注意已知量的内容）；
　　（2）在电路图标明已知量和未知量；
　　（3）选用物理公式进行计算（书写格式要完整，
规范）。
1．用公式进行计算的一般步骤：
二、应用欧姆定律
【例1 】 一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，求通过这盏电灯的电流。
U=12 V
I=？
R=30 Ω
解：
（1）明确已知条件和所求量；
（2）在图中标出已知条件和所求量；
（3）求解I。
2．例题分析
解题步骤
I=　　=　　　= 0.4 A
U
R
12 V
30 Ω
答：通过这盏电灯的电流是0.4A
【例2】一个定值电阻的阻值是10 Ω,使用时通过的
电流是200mA,加在这个电阻两端的电压是多大？。
解： I＝ 200mA ＝0.2A
由
二、应用欧姆定律
U=
R=10Ω
I=0.2A
U＝IR
＝0.2A×10Ω
＝2V
答：电压是2V。
可得
【例3】用电压表测得定值电阻两端的电压是6V，
又用电流表测得通过定值电阻的电流是0.3A，求这
个定值电阻的阻值。
解：
　　由
　　
可得:
二、应用欧姆定律
U=6V
I=0.3A
R=
【例3】用电压表测得定值电阻两端的电压是6V，
又用电流表测得通过定值电阻的电流是0.3A，求这
个定值电阻的阻值。
解：
　　由
　　
可得:
二、应用欧姆定律
U=6V
I=0.3A
【例3】用电压表测得定值电阻两端的电压是6V，
又用电流表测得通过定值电阻的电流是0.3A，求这
个定值电阻的阻值。
解：
　　由
　　
可得: ＝
二、应用欧姆定律
6V
0.3 A
6V
0.3 A
6V
0.3 A
6V
0.3 A
答：阻值是20 Ω 。
U=6V
I=0.3A
＝20Ω
1、灯泡的电阻是5Ω，当灯泡两端的电压是10V时，通过灯泡的电流是 A
2、一个电热水器工作时两端的电压为220V ，通过的电流是10A，求电热丝的电阻是多大？
随堂练习
2
R=　　=　　 　= 22Ω
U
I
220 V
10 A
解：
答：
电热丝的电阻是22Ω
由 I=U/R 可得
3、在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流值是0.6 A。已知该灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压。
随堂练习
R=20Ω
I=0.6A
【例4】 加在某一电阻器两端的电压为5 V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？
如果两端的电压增加到20 V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
【例4】 加在某一电阻器两端的电压为5 V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？
如果两端的电压增加到20 V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
U2=20 V
R=？
I2=？
I1=0.5 A
R
U1=5 V
解：
I2=　　=　　　= 2 A
U2
R
20 V
10 Ω
R=　　=　　 　= 10 Ω
U1
I1
5 V
0.5 A
由 可得
【例4】 加在某一电阻器两端的电压为5 V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？
如果两端的电压增加到20 V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
I=0.5 A
R
U=5 V
解：
R=　　=　　 　= 10 Ω
U
I
5 V
0.5 A
【例4】 加在某一电阻器两端的电压为5 V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？
如果两端的电压增加到20 V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
U2=20 V
R=？
I2=？
I1=0.5 A
R
U1=5 V
解：
I2=　　=　　　= 2 A
U2
R
20 V
10 Ω
R=　　=　　 　= 10 Ω
U1
I1
5 V
0.5 A
【例4】 加在某一电阻器两端的电压为5 V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？
如果两端的电压增加到20 V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
U2=20 V
R=？
I2=？
I1=0.5 A
R
U1=5 V
解：
I2=　　=　　　= 2 A
U2
R
20 V
10 Ω
R=　　=　　 　= 10 Ω
U1
I1
5 V
0.5 A
由 可得
小结：
一、欧姆定律的内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
二、公式：
I
R
U
＝
变换公式：
U=IR
R
=
I
U
R（Ω）
单位：
I（A ）
U（V ）
三、欧姆定律的应用
只要我们知道其中I、U、R任意两个量，就可以利用欧姆定律求第三个量
注意:公式中的I、U、R是对应于同一段电路。
1、关于公式R=U/I，下面说法正确的是（ ）
A、加在导体两端的电压越大，电阻就越大
B、通过导体的电流越大，电阻就越小
C、导体的电阻，在数值上等于导体两端的
电压与通过该导体电流之比
D、导体的电阻与导体两端的电压成正比，
与通过导体的电流成反比
巩固练习
C
2、工厂中车床照明灯采用36Ｖ的安全电压，某车床照明灯工作时灯丝电阻是30Ω，求灯丝中的电流。
巩固练习
3、一段导体两端的电压是2V时，导体中的电流是0.5A，如果电压增大到3V，导体中的电流变为多大？
巩固练习
4.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为______Ω；当加在它两端的电压增大1倍时，该导体的电阻为______ Ω,导体中通过的电流为_______A 。
16
0.5
16
巩固练习
5.当加在某导体两端电压为8V时，通过它的电流为1A，则这导体的电阻为______Ω；当加在它两端的电压为16V时，该导体的电阻为______ Ω,导体中通过的电流为_______A 。当它两端的电压 为0时，电阻为 Ω
8
2
8
8
巩固练习
5.试根据欧姆定律，完成下列表格。
次序 电压U/V 电流I/A 电阻R/Ω
（1） 2 0.5
（2） 10 2
（3） 3 5
4
15
5
巩固练习
6.有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？
答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。
巩固练习
　　1．关于电流跟电压和电阻的关系，下列说法正确的是（ ）
　A．导体的电阻越大，通过导体的电流越小
　B．导体的电阻越大，通过导体的电流越大
　C．导体两端的电压越大，导体的电阻越大，通过导体的电流也越大
　D．在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大
D
练一练
　　2．一条镍铬合金线的两端加上4 V电压时，通过的电流是0.2 A，则它的电阻是 Ω。若合金线的两端电压增至16 V时，它的电阻是 Ω，这时若要用电流表测量它的电流，应选用量程为
A的电流表。
20
20
0~3
练一练
　　3．关于欧姆定律，下列叙述中正确的是
　　　　　　　　　　　　　　　　（ ）
　　A．在相同电压下，导体的电流和电阻成反比
　　B．对同一个导体，导体中的电流和电压成正比
　　C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比
　　D．导体中的电流与导体两端的电压有关，也与导体的电阻有关
A B D
练一练
　　4．在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，R1 R2。（选填“大于”、“等于”
或“小于”）
大于
1
2
3
U/V
I/A
0
0.2
0.4
0.6
R1
R2
练一练
