第十九章 第１节
家庭电路
人教版 九年级 全一册

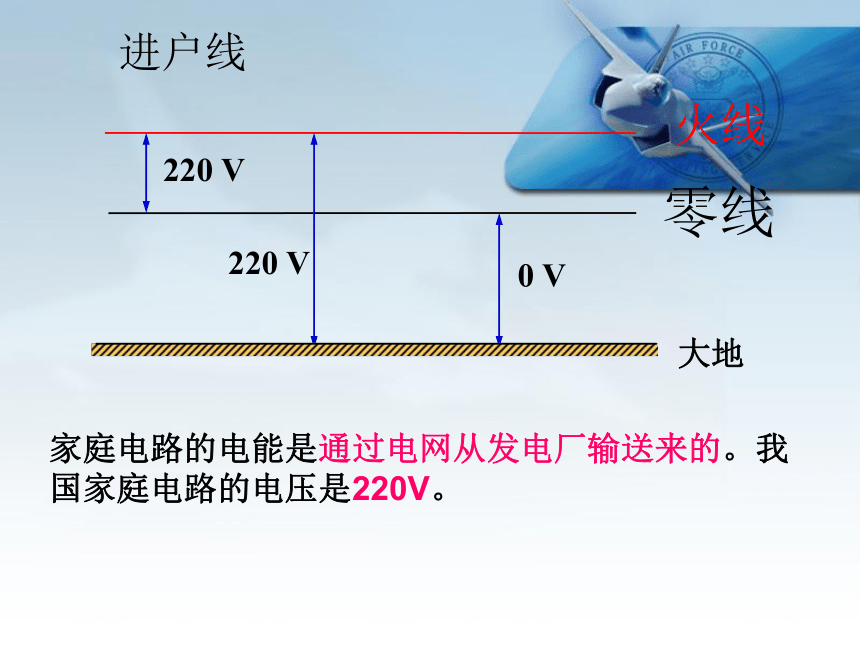

0 V
220 V
220 V
大地
火线
零线
家庭电路的电能是通过电网从发电厂输送来的。我国家庭电路的电压是220V。

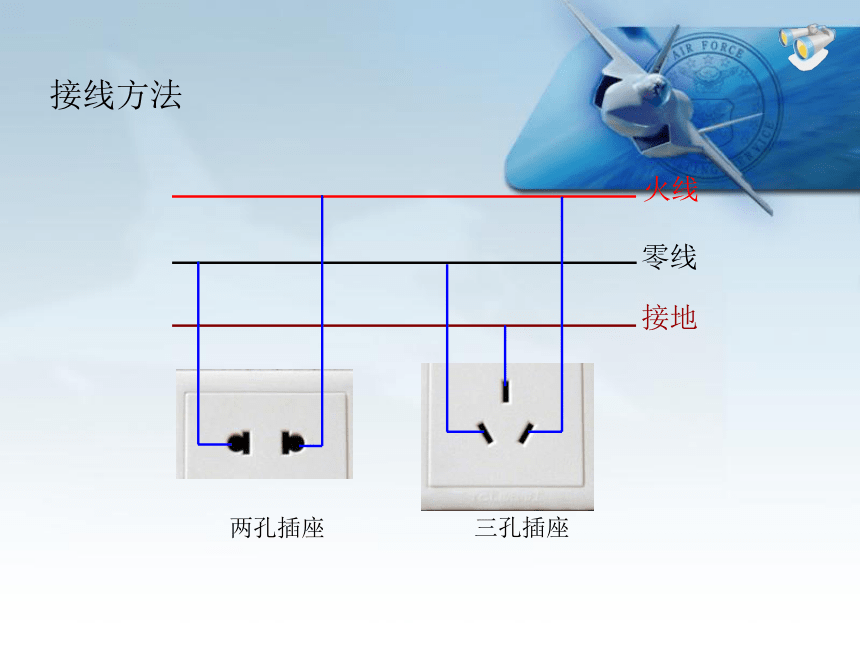

进户线
两孔插座
三孔插座
火线
零线
接地
接线方法

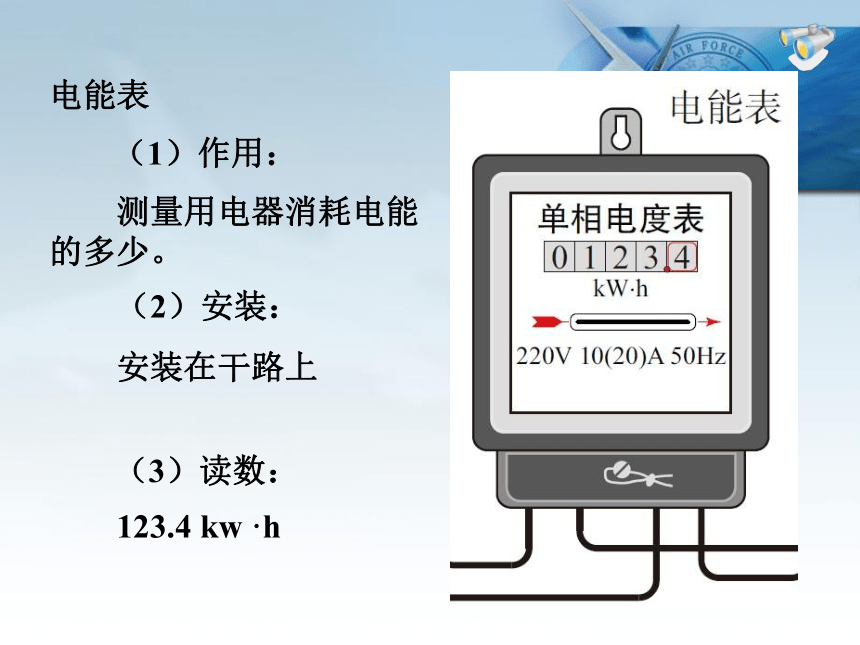

电能表
　　（1）作用：
　　（2）安装：
　　测量用电器消耗电能的多少。
　　安装在干路上
　　123.4 kw ·h
　　（3）读数：

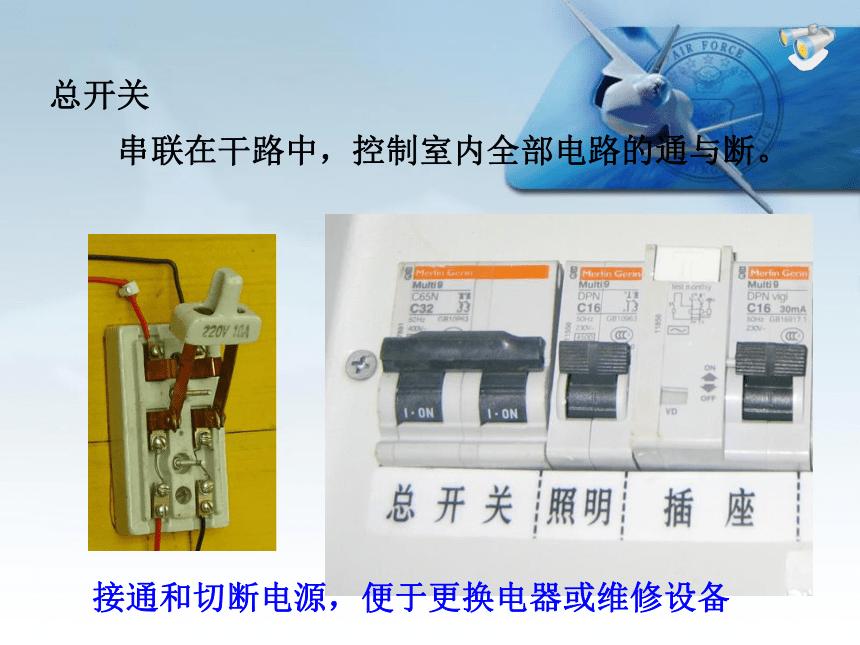

总开关
串联在干路中，控制室内全部电路的通与断。
接通和切断电源，便于更换电器或维修设备

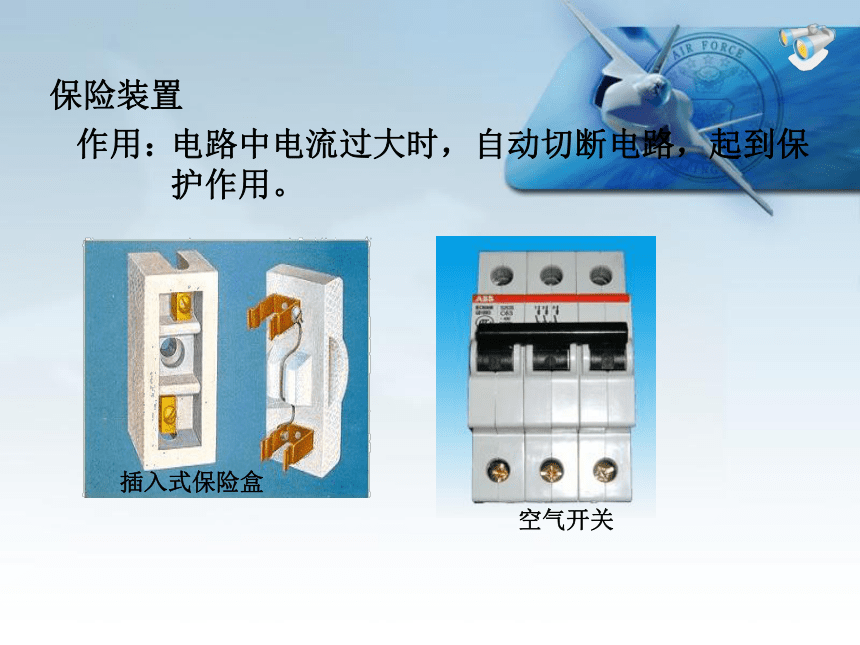

保险装置
　　作用：
电路中电流过大时，自动切断电路，起到保护作用。
插入式保险盒
空气开关

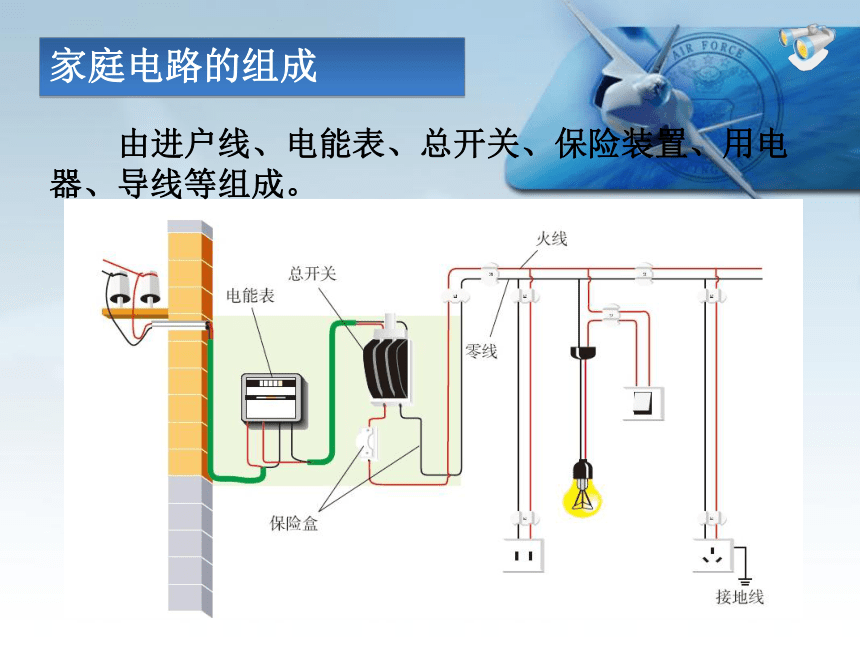

由进户线、电能表、总开关、保险装置、用电器、导线等组成。
家庭电路的组成
火线
零线
大地
　　用试电笔！
试电笔
0 V
220 V
220 V
　　如何辨别火线和零线？
试电笔
使用方法:
用手接触笔尾的金属笔卡(体)、笔尖金属体接触被测电路。
　　试电笔的正确使用！
若氖管发光，则接触的是火线，否则为零线。
家庭中试电笔的电阻大约是一百万欧姆，氖管和人体的电阻都比这个数值小的多，可以不计，计算一下使用试电笔测量家庭电路火线时流过人体的电流。
闭合灯的开关，灯不亮。
用测电笔分别测A、B两
点氖管都要发光，故障
出在哪里？
？
A
B
电灯的开关接在零线和灯泡之间
电灯的开关接在火线和灯泡之间
用电器外壳没有接地
火线
零线
接地
漏电分断时间 ＜0.1s
额定工作电压 220V
三毛触电记
额定工作电流 10A
额定漏电动作电流30mA
