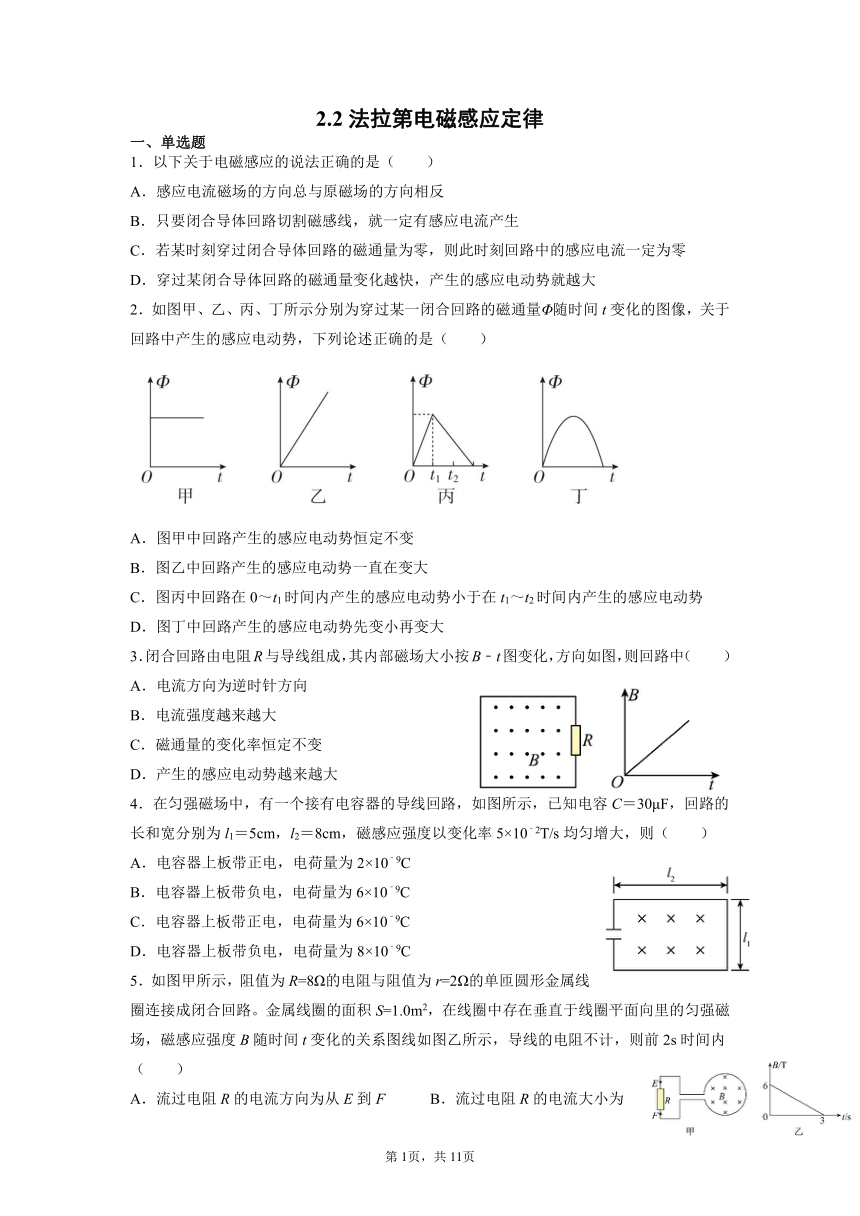

2.2法拉第电磁感应定律
一、单选题
1.以下关于电磁感应的说法正确的是( )
A.感应电流磁场的方向总与原磁场的方向相反
B.只要闭合导体回路切割磁感线,就一定有感应电流产生
C.若某时刻穿过闭合导体回路的磁通量为零,则此时刻回路中的感应电流一定为零
D.穿过某闭合导体回路的磁通量变化越快,产生的感应电动势就越大
2.如图甲、乙、丙、丁所示分别为穿过某一闭合回路的磁通量Φ随时间t变化的图像,关于回路中产生的感应电动势,下列论述正确的是( )
A.图甲中回路产生的感应电动势恒定不变
B.图乙中回路产生的感应电动势一直在变大
C.图丙中回路在0~t1时间内产生的感应电动势小于在t1~t2时间内产生的感应电动势
D.图丁中回路产生的感应电动势先变小再变大
3.闭合回路由电阻R与导线组成,其内部磁场大小按B﹣t图变化,方向如图,则回路中( )
A.电流方向为逆时针方向
B.电流强度越来越大
C.磁通量的变化率恒定不变
D.产生的感应电动势越来越大
4.在匀强磁场中,有一个接有电容器的导线回路,如图所示,已知电容C=30μF,回路的长和宽分别为l1=5cm,l2=8cm,磁感应强度以变化率5×10﹣2T/s均匀增大,则( )
A.电容器上板带正电,电荷量为2×10﹣9C
B.电容器上板带负电,电荷量为6×10﹣9C
C.电容器上板带正电,电荷量为6×10﹣9C
D.电容器上板带负电,电荷量为8×10﹣9C
5.如图甲所示,阻值为R=8Ω的电阻与阻值为r=2Ω的单匝圆形金属线圈连接成闭合回路。金属线圈的面积S=1.0m2,在线圈中存在垂直于线圈平面向里的匀强磁场,磁感应强度B随时间t变化的关系图线如图乙所示,导线的电阻不计,则前2s时间内( )
A.流过电阻R的电流方向为从E到F B.流过电阻R的电流大小为0.4A
C.通过电阻R的电荷量为0.2C D.电阻R上产生的热量为0.64J

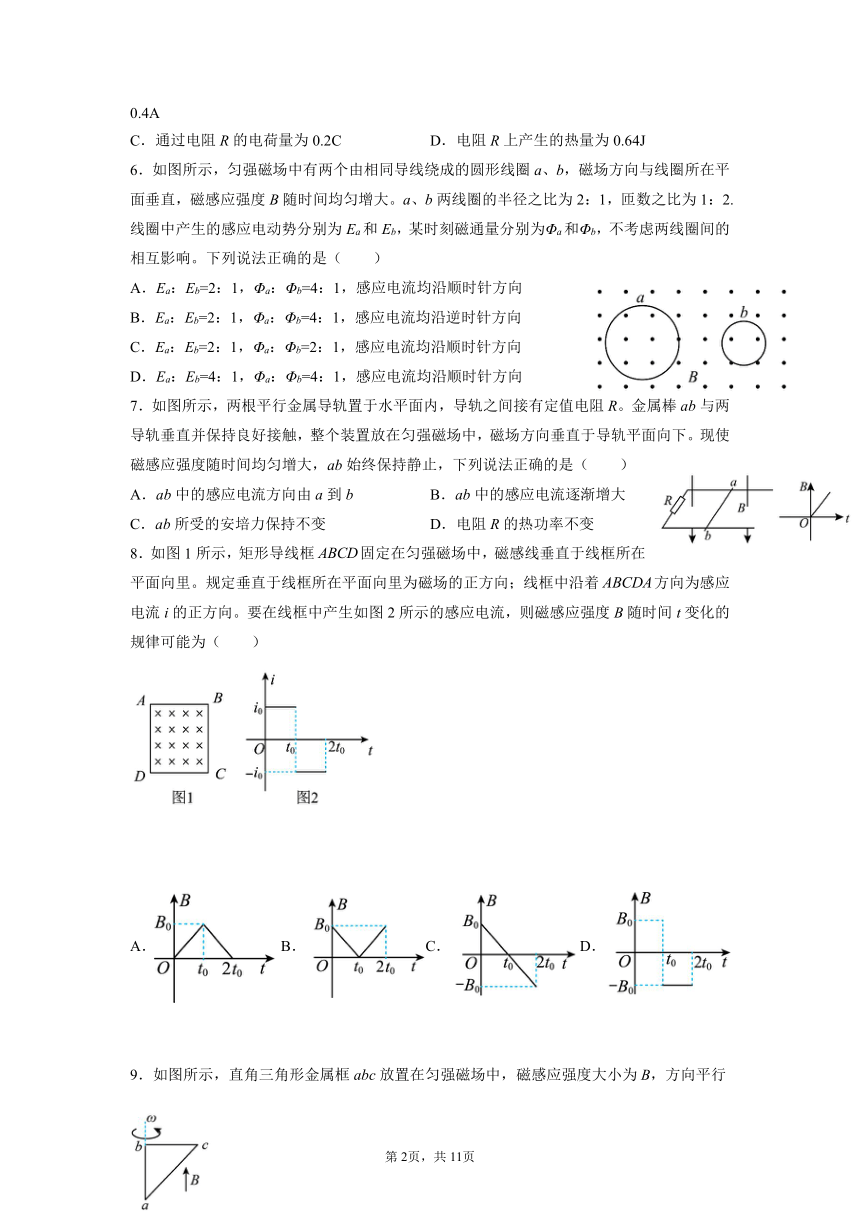

6.如图所示,匀强磁场中有两个由相同导线绕成的圆形线圈a、b,磁场方向与线圈所在平面垂直,磁感应强度B随时间均匀增大。a、b两线圈的半径之比为2:1,匝数之比为1:2.线圈中产生的感应电动势分别为Ea和Eb,某时刻磁通量分别为Φa和Φb,不考虑两线圈间的相互影响。下列说法正确的是( )
A.Ea:Eb=2:1,Φa:Φb=4:1,感应电流均沿顺时针方向
B.Ea:Eb=2:1,Φa:Φb=4:1,感应电流均沿逆时针方向
C.Ea:Eb=2:1,Φa:Φb=2:1,感应电流均沿顺时针方向
D.Ea:Eb=4:1,Φa:Φb=4:1,感应电流均沿顺时针方向
7.如图所示,两根平行金属导轨置于水平面内,导轨之间接有定值电阻R。金属棒ab与两导轨垂直并保持良好接触,整个装置放在匀强磁场中,磁场方向垂直于导轨平面向下。现使磁感应强度随时间均匀增大,ab始终保持静止,下列说法正确的是( )
A.ab中的感应电流方向由a到b B.ab中的感应电流逐渐增大
C.ab所受的安培力保持不变 D.电阻R的热功率不变
8.如图1所示,矩形导线框固定在匀强磁场中,磁感线垂直于线框所在平面向里。规定垂直于线框所在平面向里为磁场的正方向;线框中沿着方向为感应电流i的正方向。要在线框中产生如图2所示的感应电流,则磁感应强度B随时间t变化的规律可能为( )
A.B.C.D.

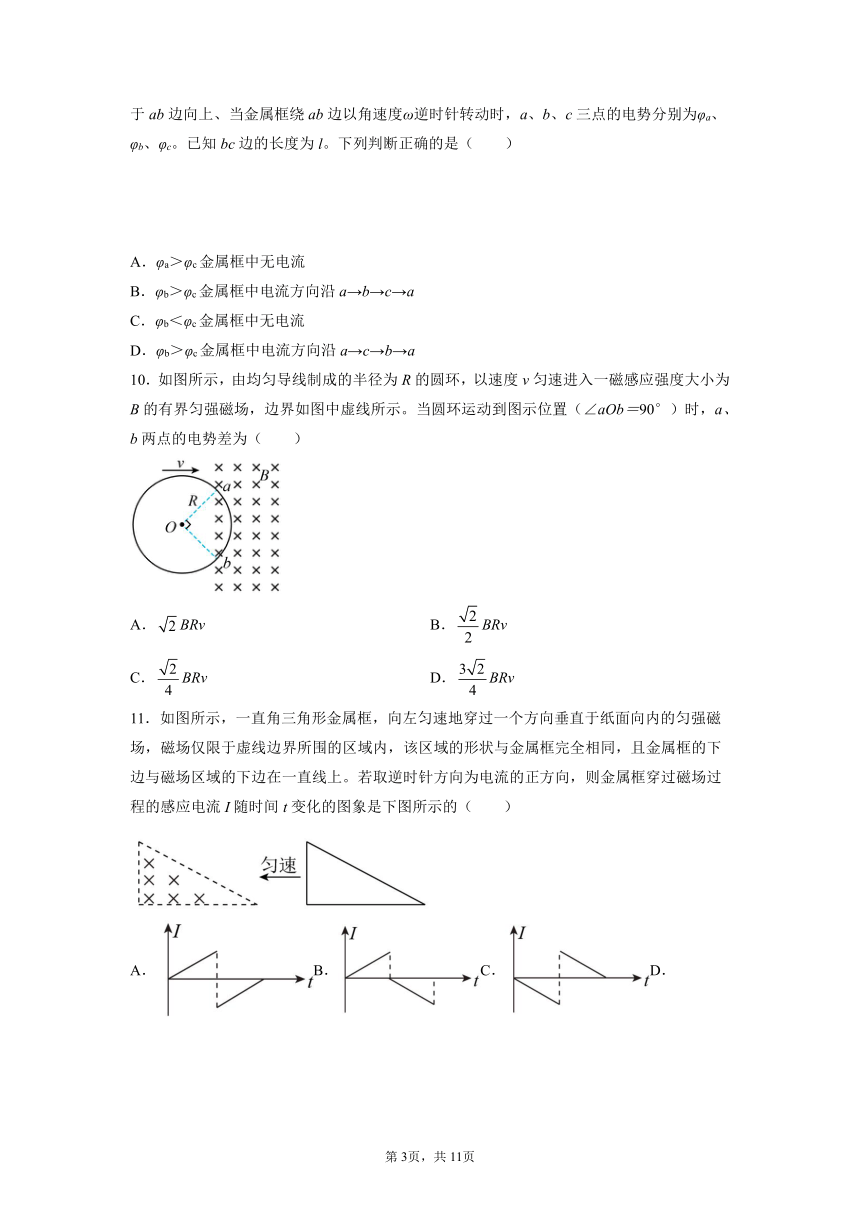

9.如图所示,直角三角形金属框abc放置在匀强磁场中,磁感应强度大小为B,方向平行于ab边向上、当金属框绕ab边以角速度ω逆时针转动时,a、b、c三点的电势分别为φa、φb、φc。已知bc边的长度为l。下列判断正确的是( )
A.φa>φc金属框中无电流
B.φb>φc金属框中电流方向沿a→b→c→a
C.φb<φc金属框中无电流
D.φb>φc金属框中电流方向沿a→c→b→a
10.如图所示,由均匀导线制成的半径为R的圆环,以速度v匀速进入一磁感应强度大小为B的有界匀强磁场,边界如图中虚线所示。当圆环运动到图示位置(∠aOb=90°)时,a、b两点的电势差为( )
A.BRv B.BRv
C.BRv D.BRv
11.如图所示,一直角三角形金属框,向左匀速地穿过一个方向垂直于纸面向内的匀强磁场,磁场仅限于虚线边界所围的区域内,该区域的形状与金属框完全相同,且金属框的下边与磁场区域的下边在一直线上。若取逆时针方向为电流的正方向,则金属框穿过磁场过程的感应电流I随时间t变化的图象是下图所示的( )
A.B.C.D.

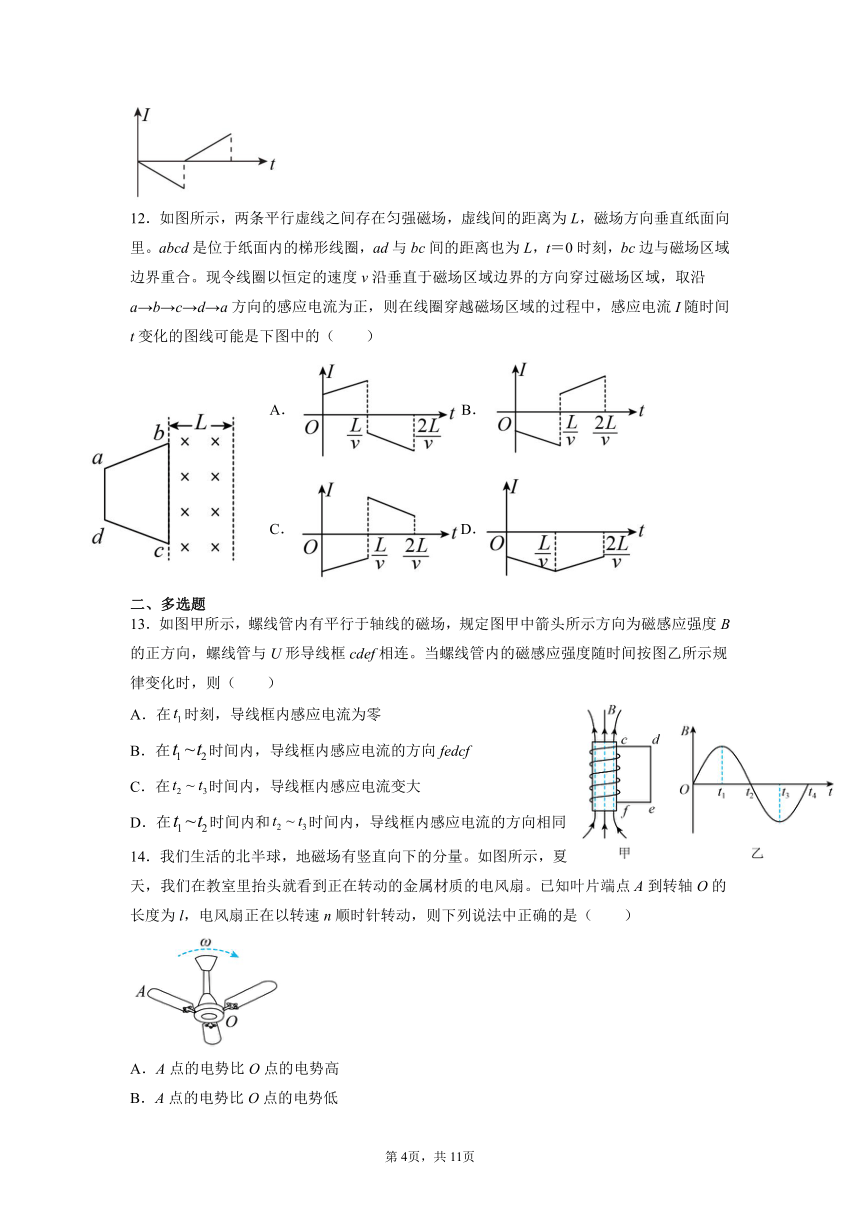

12.如图所示,两条平行虚线之间存在匀强磁场,虚线间的距离为L,磁场方向垂直纸面向里。abcd是位于纸面内的梯形线圈,ad与bc间的距离也为L,t=0时刻,bc边与磁场区域边界重合。现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域,取沿a→b→c→d→a方向的感应电流为正,则在线圈穿越磁场区域的过程中,感应电流I随时间t变化的图线可能是下图中的( )
A.B.
C.D.
二、多选题
13.如图甲所示,螺线管内有平行于轴线的磁场,规定图甲中箭头所示方向为磁感应强度B的正方向,螺线管与U形导线框cdef相连。当螺线管内的磁感应强度随时间按图乙所示规律变化时,则( )
A.在时刻,导线框内感应电流为零
B.在时间内,导线框内感应电流的方向fedcf
C.在时间内,导线框内感应电流变大
D.在时间内和时间内,导线框内感应电流的方向相同
14.我们生活的北半球,地磁场有竖直向下的分量。如图所示,夏天,我们在教室里抬头就看到正在转动的金属材质的电风扇。已知叶片端点A到转轴O的长度为l,电风扇正在以转速n顺时针转动,则下列说法中正确的是( )
A.A点的电势比O点的电势高
B.A点的电势比O点的电势低
C.AO上的电动势为
D.扇叶长度越短,电势差的数值越大

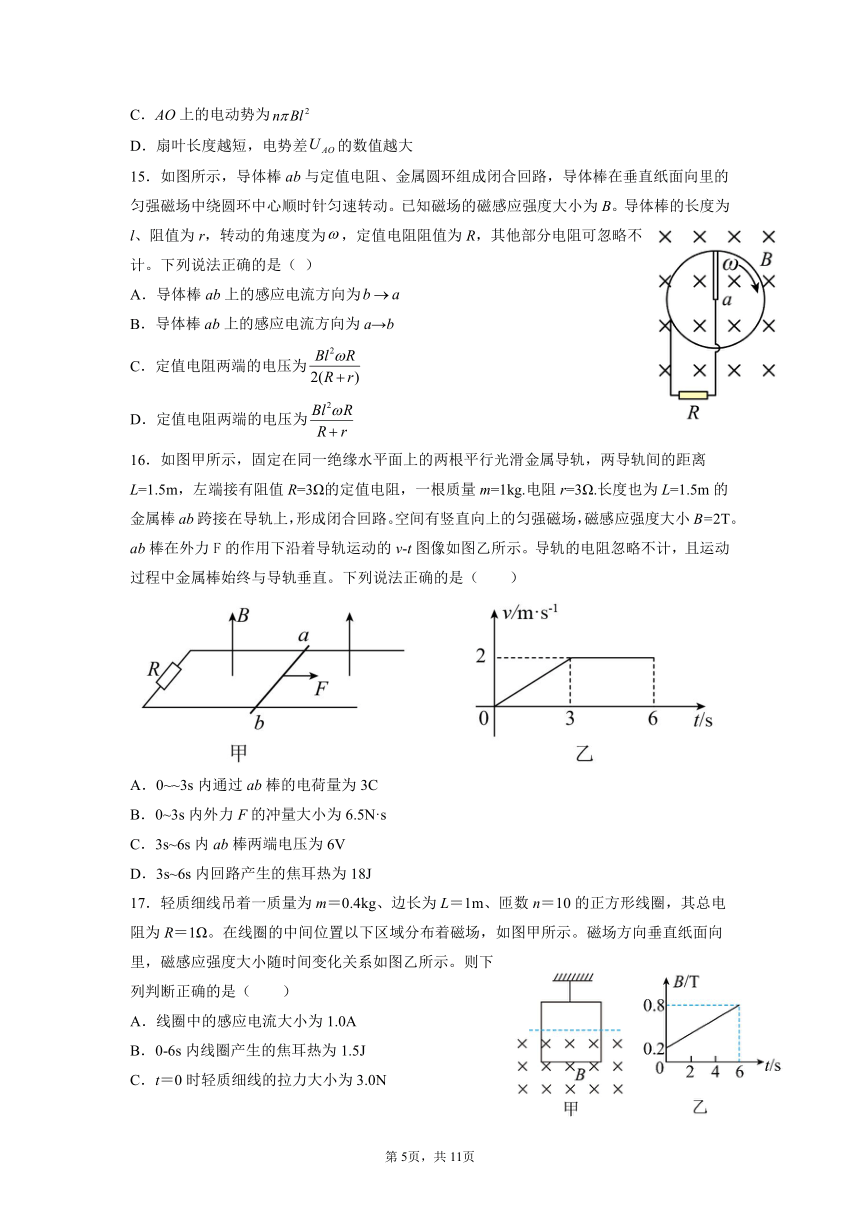

15.如图所示,导体棒ab与定值电阻、金属圆环组成闭合回路,导体棒在垂直纸面向里的匀强磁场中绕圆环中心顺时针匀速转动。已知磁场的磁感应强度大小为B。导体棒的长度为l、阻值为r,转动的角速度为,定值电阻阻值为R,其他部分电阻可忽略不计。下列说法正确的是( )
A.导体棒ab上的感应电流方向为
B.导体棒ab上的感应电流方向为a→b
C.定值电阻两端的电压为
D.定值电阻两端的电压为
16.如图甲所示,固定在同一绝缘水平面上的两根平行光滑金属导轨,两导轨间的距离L=1.5m,左端接有阻值R=3Ω的定值电阻,一根质量m=1kg.电阻r=3Ω.长度也为L=1.5m的金属棒ab跨接在导轨上,形成闭合回路。空间有竖直向上的匀强磁场,磁感应强度大小B=2T。ab棒在外力F的作用下沿着导轨运动的v-t图像如图乙所示。导轨的电阻忽略不计,且运动过程中金属棒始终与导轨垂直。下列说法正确的是( )
A.0~~3s内通过ab棒的电荷量为3C
B.0~3s内外力F的冲量大小为6.5N·s
C.3s~6s内ab棒两端电压为6V
D.3s~6s内回路产生的焦耳热为18J
17.轻质细线吊着一质量为m=0.4kg、边长为L=1m、匝数n=10的正方形线圈,其总电阻为R=1Ω。在线圈的中间位置以下区域分布着磁场,如图甲所示。磁场方向垂直纸面向里,磁感应强度大小随时间变化关系如图乙所示。则下列判断正确的是( )
A.线圈中的感应电流大小为1.0A
B.0-6s内线圈产生的焦耳热为1.5J
C.t=0时轻质细线的拉力大小为3.0N
D.0-6s内通过导线横截面的电荷量为3.0C
18.在光滑的水平地面上方,有两个磁感应强度大小均为,方向相反的水平匀强磁场,如图所示的为两个磁场的边界,磁场范围足够大。一个半径为、质量为、电阻为的金属圆环垂直磁场方向,以速度从如图位置向右运动,当圆环运动到直径刚好与边界线重合时,圆环的速度为,则下列说法正确的是( )
A.此时圆环中的电流为逆时针方向
B.此时圆环的加速度为
C.此时圆环中的电功率为
D.此过程中通过圆环截面的电量为
19.如图所示,一导线弯成半径为a的半圆形闭合回路。虚线MN右侧有磁感应强度为B的匀强磁场,方向垂直于回路所在的平面。回路以速度v向右匀速进入磁场,直径CD始终与MN垂直。从D点到达边界开始到C点进入磁场为止,下列结论正确的是( )
A.CD段直导线不受安培力 B.CD段直导线受安培力
C.感应电动势最大值Em= 2Bav D.感应电动势平均值
20.如图甲所示,闭合矩形线圈abcd平面与匀强磁场垂直,磁感应强度随时间按乙图所示规律变化。假设规定垂直纸面向里方向为磁场的正方向,由b指a方向为感应电流的正方向,方向向下为安培力的正方向,则关于ab边中感应电流I、安培力F随时间变化关系图像正确的是( )
A.B.C. D.
三、填空题
21.小明同学设计了一个“电磁天平”,如图所示,等臂天平的左臂为挂盘,右臂挂有矩形线圈,线圈的水平边长,竖直边长,匝数为匝。线圈的下边处于匀强磁场内,磁感应强度,方向垂直线圈平面向里。线圈的总电阻。如图所示,保持不变,在线圈上部另加垂直纸面向外的匀强磁场,磁场区域宽度。当磁感应强度B以随时间均匀减小时,天平平衡,当磁感应强度B以随时间均匀增大时,需要在挂盘中放质量为的砝码,天平才能重新平衡,则___________。取。
22.如图所示,导体杆在作用于中点且垂直于的力作用下,绕过圆心O且垂直纸面的轴,沿半径为r的光滑半圆形框架,在匀强磁场中以一定的角速度转动,磁场的磁感应强度为B,方向垂直纸面向里,间接有电阻R,杆和框架电阻不计,则两点中电势较高的点为________(选填O或P点),两端电压大小______________,外力的功率__________。
23.如图所示,粗细均匀、总电阻2Ω的金属环,放在图示的匀强磁场中,磁感应强度为0.5T,圆环直径为20cm。长为20cm、电阻为0.1Ω的金属棒放在圆环上,以v=3m/s的速度匀速向左运动,当ab棒运动到图示位置(正中间)时,通过的电流为___________A,ab棒两端的电压为___________V。
24.如图为无线充电技术中使用的受电线圈示意图,线圈匝数为,面积为S。若在时间内,匀强磁场平行于线圈轴线向右穿过线圈,其磁感应强度大小由均匀减少到,则该段时间线圈a端电势___________b端电势(选填“大于”或“小于”),ab两端电势差为___________
四、解答题
25.在如图甲所示的电路中,螺线管匝数n=1500,横截面积S=20 cm2。螺线管导线电阻r=1.0 Ω,R1=4.0 Ω,R2=5.0 Ω,C=30 μF。在一段时间内,穿过螺线管的磁场的磁感应强度B按如图乙所示的规律变化。
(1)闭合开关S,电路中的电流稳定后,求电阻R1的电功率;
(2)S断开后,求流经R2的电荷量。
26.如图所示,足够长光滑导轨倾斜放置,与水平面夹角θ=37°,导轨间距L=0.4m,其下端连接一个定值电阻R=3Ω,两导轨间存在垂直于导轨平面向下的匀强磁场,磁感应强度B=1T。一质量为m=0.04kg,电阻r=1Ω的导体棒ab垂直于导轨放置,现将导体棒由静止释放,取重力加速度g=10m/s2,sin37°=0.6.cos37°=0.8。求:
(1)导体棒下滑的最大加速度是多少;
(2)导体棒下滑的最大速度是多少;
(3)当导体棒稳定下滑时ab两端的电压;
27.如图,ab和cd为质量m=0.1kg、长度L=0.5m、电阻R=0.3Ω的两相同金属棒,ab放在半径分别为r1=0.5m和r2=1m的水平同心圆环导轨上,导轨处在磁感应强度为B=0.2T竖直向上的匀强磁场中;cd跨放在间距也为L=0.5m、倾角为θ=30°的光滑平行导轨上,导轨处于磁感应强度也为B=0.2T方向垂直导轨平面向上的匀强磁场中.四条导轨由导线连接并与两导体棒组成闭合电路,除导体棒电阻外其余电阻均不计.ab在外力作用下沿圆环导轨匀速转动,使cd在倾斜导轨上保持静止。重力加速度为g=10m/s2。求:
(1)流过cd的电流;
(2)从上向下看ab应沿顺时针还是逆时针方向转动,转动的角速度大小?
28.如图所示,两根竖直固定的足够长的金属导轨ab和cd相距L=0.2m,另外两根水平金属杆MN和PQ的质量均为m=10g,可沿导轨无摩擦地滑动,MN杆和PQ杆的电阻均为R=0.2Ω(竖直金属导轨电阻不计),PQ杆放置在水平绝缘平台上,整个装置处于垂直导轨平面向里的磁场中,g取10m/s2
(1)若将PQ杆固定,让MN杆在竖直向上的恒定拉力F=0.18N的作用下由静止开始向上运动,磁感应强度B0=1.0T,杆MN的最大速度为多少?
(2)若将MN杆固定,MN和PQ的间距为d=0.4m,现使磁感应强度从B0开始以=0.5T/s的变化率均匀地增大,经过多长时间,杆PQ对地面的压力为零?
参考答案
1.D
2.D
3.C
4.C
5.D
6.B
7.D
8.B
9.C
10.D
11.A
12.C
13.AD
14.AC
15.BC
16.BD
17.BCD
18.ABC
19.BD
20.BD
21.
22.P点
23.0.5 0.25
24.大于
25.(1)5.76×10-2 W;(2)1.8×10-5 C
26.(1)6m/s2;(1)6m/s;(3)1.8V
27.(1)5A;(2)顺时针;40rad/s
28.(1)0.8m/s;(2)8s第8页,共10页
