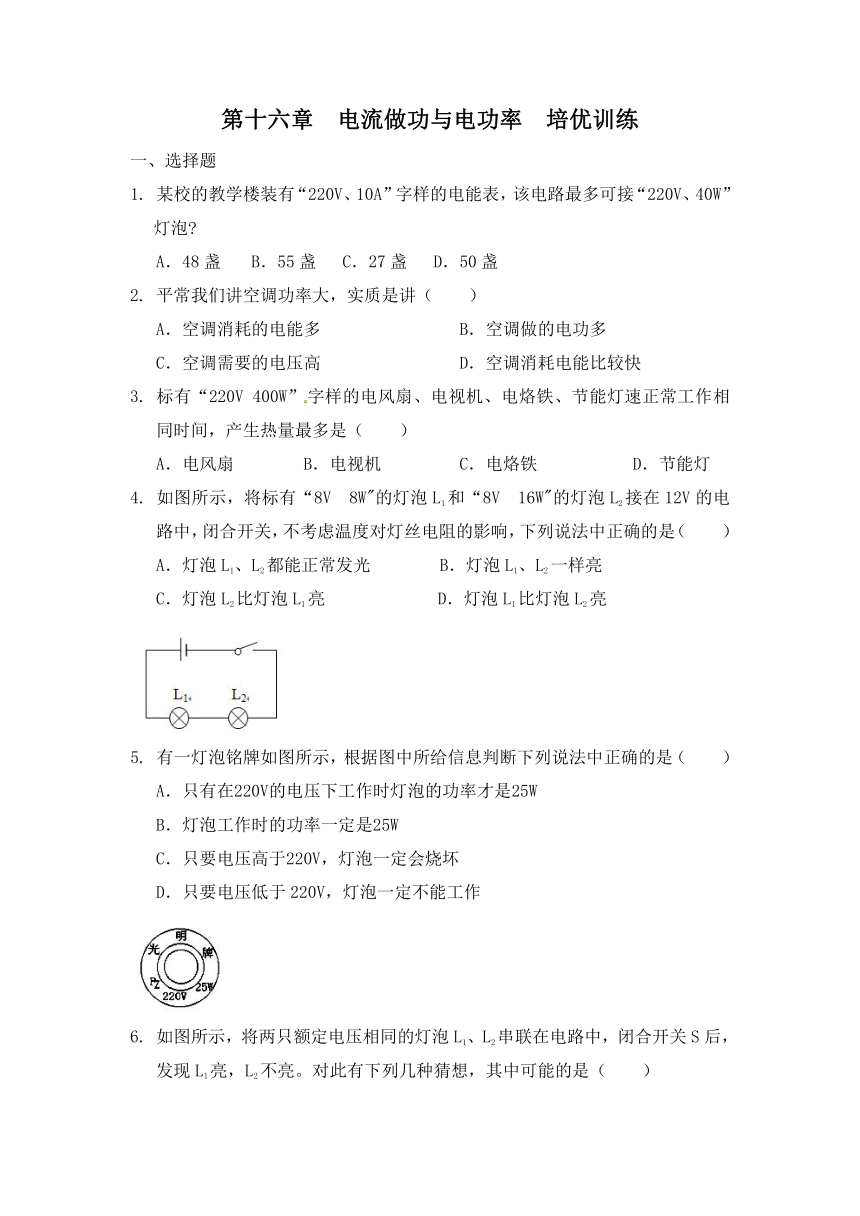

第十六章 电流做功与电功率 培优训练
一、选择题
1. 某校的教学楼装有“220V、10A”字样的电能表，该电路最多可接“220V、40W”灯泡
A．48盏 B．55盏 C．27盏 D．50盏
2. 平常我们讲空调功率大，实质是讲（ ）
A．空调消耗的电能多 B．空调做的电功多
C．空调需要的电压高 D．空调消耗电能比较快
3. 标有“220V 400W”字样的电风扇、电视机、电烙铁、节能灯速正常工作相同时间，产生热量最多是（ ）
A．电风扇 B．电视机 C．电烙铁 D．节能灯
4. 如图所示，将标有“8V 8W"的灯泡L1和“8V 16W"的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是（ ）
A．灯泡L1、L2都能正常发光 B．灯泡L1、L2一样亮
C．灯泡L2比灯泡L1亮 D．灯泡L1比灯泡L2亮
5. 有一灯泡铭牌如图所示，根据图中所给信息判断下列说法中正确的是（ ）
A．只有在220V的电压下工作时灯泡的功率才是25W
B．灯泡工作时的功率一定是25W
C．只要电压高于220V，灯泡一定会烧坏
D．只要电压低于220V，灯泡一定不能工作

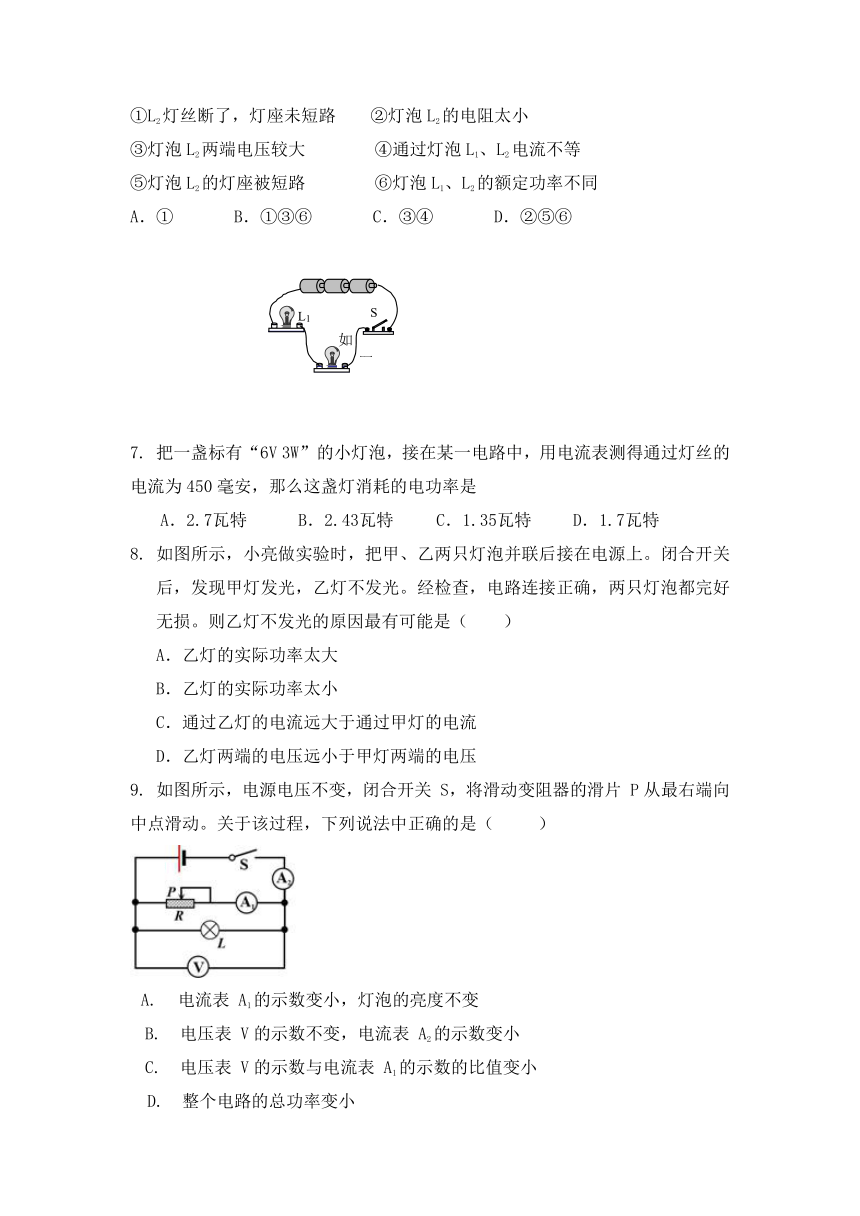

6. 如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮。对此有下列几种猜想，其中可能的是（ ）
①L2灯丝断了，灯座未短路 ②灯泡L2的电阻太小
③灯泡L2两端电压较大 ④通过灯泡L1、L2电流不等
⑤灯泡L2的灯座被短路 ⑥灯泡L1、L2的额定功率不同
A．① B．①③⑥ C．③④ D．②⑤⑥
7. 把一盏标有“6V 3W”的小灯泡，接在某一电路中，用电流表测得通过灯丝的电流为450毫安，那么这盏灯消耗的电功率是
A．2.7瓦特 B．2.43瓦特 C．1.35瓦特 D．1.7瓦特
8. 如图所示，小亮做实验时，把甲、乙两只灯泡并联后接在电源上。闭合开关后，发现甲灯发光，乙灯不发光。经检查，电路连接正确，两只灯泡都完好无损。则乙灯不发光的原因最有可能是（ ）
A．乙灯的实际功率太大
B．乙灯的实际功率太小
C．通过乙灯的电流远大于通过甲灯的电流
D．乙灯两端的电压远小于甲灯两端的电压
9. 如图所示，电源电压不变，闭合开关 S，将滑动变阻器的滑片 P从最右端向中点滑动。关于该过程，下列说法中正确的是（ ）
电流表 A1的示数变小，灯泡的亮度不变
B. 电压表 V的示数不变，电流表 A2的示数变小
C. 电压表 V的示数与电流表 A1的示数的比值变小
D. 整个电路的总功率变小

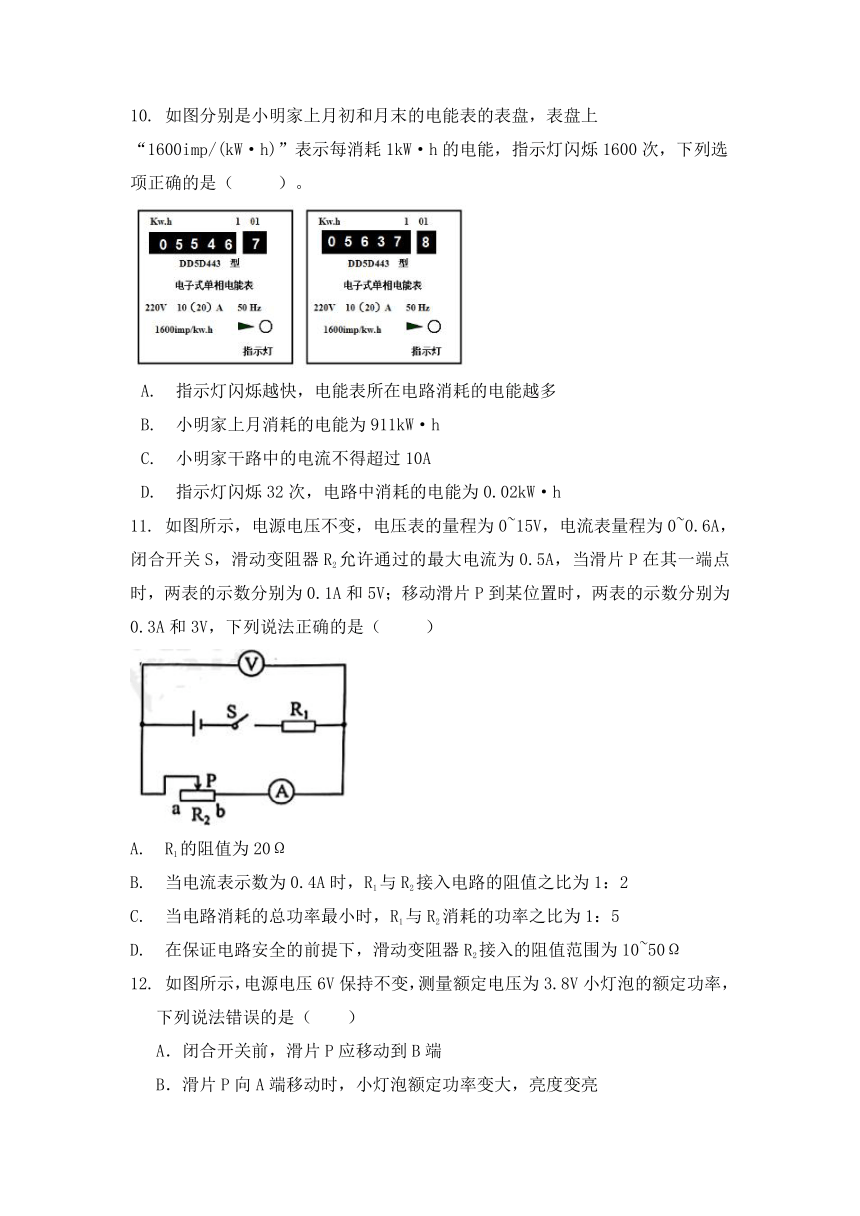

10. 如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/(kW·h)”表示每消耗1kW·h的电能，指示灯闪烁1600次，下列选项正确的是（ ）。
A. 指示灯闪烁越快，电能表所在电路消耗的电能越多
B. 小明家上月消耗的电能为911kW·h
C. 小明家干路中的电流不得超过10A
D. 指示灯闪烁32次，电路中消耗的电能为0.02kW·h
11. 如图所示，电源电压不变，电压表的量程为0~15V，电流表量程为0~0.6A，闭合开关S，滑动变阻器R2允许通过的最大电流为0.5A，当滑片P在其一端点时，两表的示数分别为0.1A和5V；移动滑片P到某位置时，两表的示数分别为0.3A和3V，下列说法正确的是（ ）
A. R1的阻值为20Ω
B. 当电流表示数为0.4A时，R1与R2接入电路的阻值之比为1：2
C. 当电路消耗的总功率最小时，R1与R2消耗的功率之比为1：5
D. 在保证电路安全的前提下，滑动变阻器R2接入的阻值范围为10~50Ω

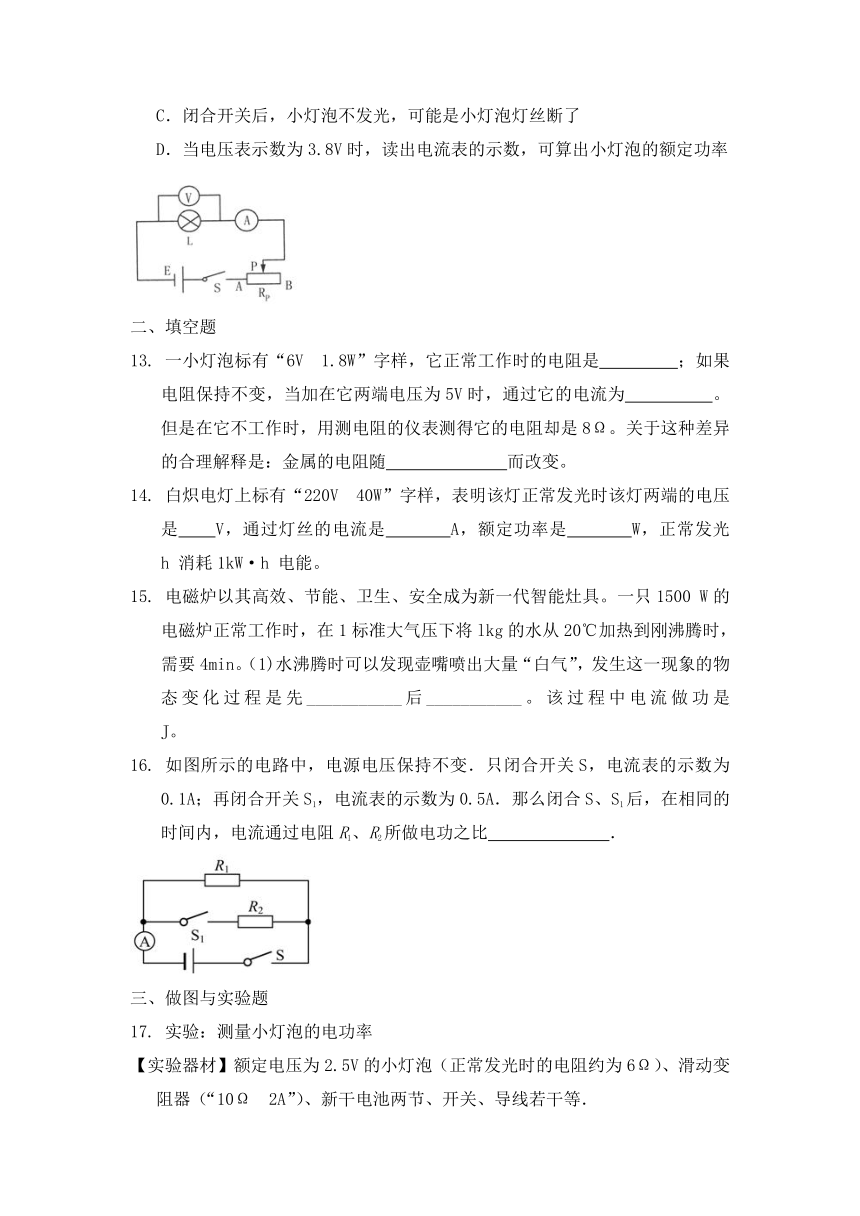

12. 如图所示，电源电压6V保持不变，测量额定电压为3.8V小灯泡的额定功率，下列说法错误的是（ ）
A．闭合开关前，滑片P应移动到B端
B．滑片P向A端移动时，小灯泡额定功率变大，亮度变亮
C．闭合开关后，小灯泡不发光，可能是小灯泡灯丝断了
D．当电压表示数为3.8V时，读出电流表的示数，可算出小灯泡的额定功率
二、填空题
13. 一小灯泡标有“6V　1.8W”字样，它正常工作时的电阻是 　 ；如果电阻保持不变，当加在它两端电压为5V时，通过它的电流为　　　　　。但是在它不工作时，用测电阻的仪表测得它的电阻却是8Ω。关于这种差异的合理解释是：金属的电阻随 　　 而改变。
14. 白炽电灯上标有“220V 40W”字样，表明该灯正常发光时该灯两端的电压是 V，通过灯丝的电流是 A，额定功率是 W，正常发光 h 消耗1kW·h 电能。
15. 电磁炉以其高效、节能、卫生、安全成为新一代智能灶具。一只1500 W的电磁炉正常工作时，在1标准大气压下将lkg的水从20℃加热到刚沸腾时，需要4min。（1)水沸腾时可以发现壶嘴喷出大量“白气”，发生这一现象的物态变化过程是先___________后___________。该过程中电流做功是 J。
16. 如图所示的电路中，电源电压保持不变．只闭合开关S，电流表的示数为0.1A；再闭合开关S1，电流表的示数为0.5A．那么闭合S、S1后，在相同的时间内，电流通过电阻R1、R2所做电功之比 ．
三、做图与实验题
17. 实验：测量小灯泡的电功率
【实验器材】额定电压为2.5V的小灯泡（正常发光时的电阻约为6Ω）、滑动变阻器（“10Ω　2A”）、新干电池两节、开关、导线若干等．
【实验原理】 。
【实验步骤】
（1）连接电路时，开关要 ；如图甲所示的实物图连接中，连接不妥为 。
（2）闭合开关后，若出现下表所述的现象，请在表中空格处填写可能的原因：
现象 电灯的亮暗 电流表 电压表 可能的原因
1 亮 有示数 无示数
2 不亮 无示数 有示数
（3）排除故障后，当移动滑片P到某位置时，电压表示数如图乙所示；若要测量小灯泡的额定功率，此时应在此位置基础上将滑片P向 （选填“左”或“右”）移动，使电压表的示数为 V，此时电流表的示数如图丙所示，则小灯泡的额定功率是＿＿＿W．
18. 如图所示，甲、乙完全相同的玻璃瓶内有阻值分别为R甲、R乙的电阻丝，瓶中插入温度计a、b。
（1）利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入质量、初温均相同的煤油。闭合开关一段时间，可以通过观察 情况，判断电阻丝产生热量的多少。此方案是探究 和时间相同时，电流通过电阻产生的热量与 大小的关系。
（2）在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值
R甲 R乙时，可以比较不同物质的吸热能力。若温度计a比温度计b温度升高得快，则甲、乙两瓶内液体比热容关系c甲 c乙。
19. 小明用图中所示的器材测量小灯泡的电功率。待测小灯泡的额定电压为2.5V，额定功率估计在0.8W左右。
（1）请画出导线，完成电路连接。
（2）小明刚连好最后一根导线，小灯泡就发出了明亮的光，他在连接电路中出现的错误是：
①________；
②________。
（3）小明改正错误后，闭合开关，移动滑动变阻器的滑片，观察小灯泡的发光情况，将测量数据和实验现象记录在下表中。
实验要求 小灯泡的发光情况 电压表示数/V 电流表示数/A 小灯泡的实际功率/W
U实＝U额 明亮 2.5 0.28
U实＝0.8U额 较暗 2 0.25
U实＝0.4U额 微弱 1 0.2
①小灯泡的额定功率是________W。
②实验结果表明：________越小，小灯泡的实际功率越小，小灯泡越暗。
③分析数据发现小灯泡的电阻是变化的，原因是________。
（4）小明和同学交流时发现，他在实验设计中存在不完善的地方是________，修改实验方案后，接下来的操作是把滑动变阻器的滑片向________（填“A”或“B”）端调节，记录电压表和电流表的示数，并观察小灯泡的发光情况。
20. 为测量一只标有“6.3V 0.3A”的小灯泡的额定功率，某实验小组设计了如图所示电路图。现有实验器材为：电压表（量程0—3V，0—15V）一块。电流表（量程0—0.6A，0—3A）一块，“10Ω2A”和“50Ω1A”的滑动变阻器各一只，电源（电压恒为12V）一个，开关一只，导线若干。实验时，甲同学认为电压表和电流表都应选用小量程，滑动变阻器应选用“50Ω1A”的；乙同学认为电压表应选用大量程，电流表应选用小量程，滑动变阻器应选用“10Ω 2A”的。请你对两位同学器材选择的合理性作出评价并填在下页的表中（如合理，不需说明理由；如不合理，请指出不合理之处和产生的后果）。
是否合理 不合理之处 不合理产生的后果
甲
乙
四、计算题
21. 如图所示，小灯泡L上标有“6V3W”字样，闭合开关，小灯泡正常发光，电流表示数为2A。求：
（1）小灯泡L的电阻是多少？
（2）通过R0的电流是多少？
（3）电阻R0消耗的功率是多少
22. 如图所示的电路，电源电压恒定，小灯泡L标有“12V 12W”的字样，忽略温度对灯丝电阻的影响，电压表的量程为0~15V，电流表量程为0~3A；闭合所有开关，将滑动变阻器R2的滑片滑到左端时，滑动变阻器R2消耗的功率为19.2W，若断开S2 ， 电流表A的示数从2.8A变为2A。求：
（1）小灯泡L的阻值；
（2）电源电压；
（3）任意闭合开关，在保证电路安全的前提下，当电流表示数最小时，灯泡L的功率。
