第15章探究电路期末复习2021-2022学年沪科版物理九年级全册（无答案）

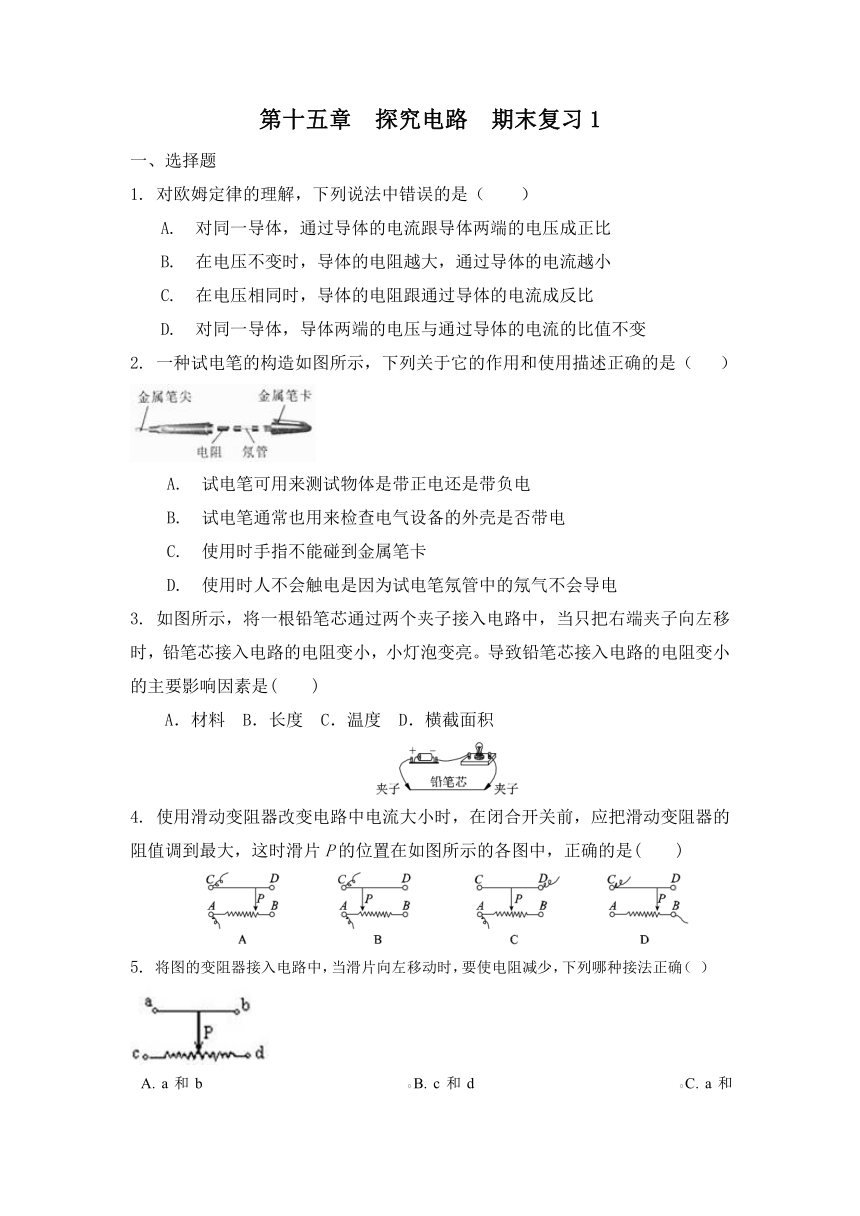

第十五章 探究电路 期末复习1
一、选择题
1. 对欧姆定律的理解，下列说法中错误的是（　　）
A. 对同一导体，通过导体的电流跟导体两端的电压成正比
B. 在电压不变时，导体的电阻越大，通过导体的电流越小
C. 在电压相同时，导体的电阻跟通过导体的电流成反比
D. 对同一导体，导体两端的电压与通过导体的电流的比值不变
2. 一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（ ）
A. 试电笔可用来测试物体是带正电还是带负电
B. 试电笔通常也用来检查电气设备的外壳是否带电
C. 使用时手指不能碰到金属笔卡
D. 使用时人不会触电是因为试电笔氖管中的氖气不会导电
3. 如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小，小灯泡变亮。导致铅笔芯接入电路的电阻变小的主要影响因素是(　　)
A．材料 B．长度 C．温度 D．横截面积
4. 使用滑动变阻器改变电路中电流大小时，在闭合开关前，应把滑动变阻器的阻值调到最大，这时滑片P的位置在如图所示的各图中，正确的是(　　)
5. 将图的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确（ ）
A. a和b　 B. c和d　 C. a和c　 D. b和d

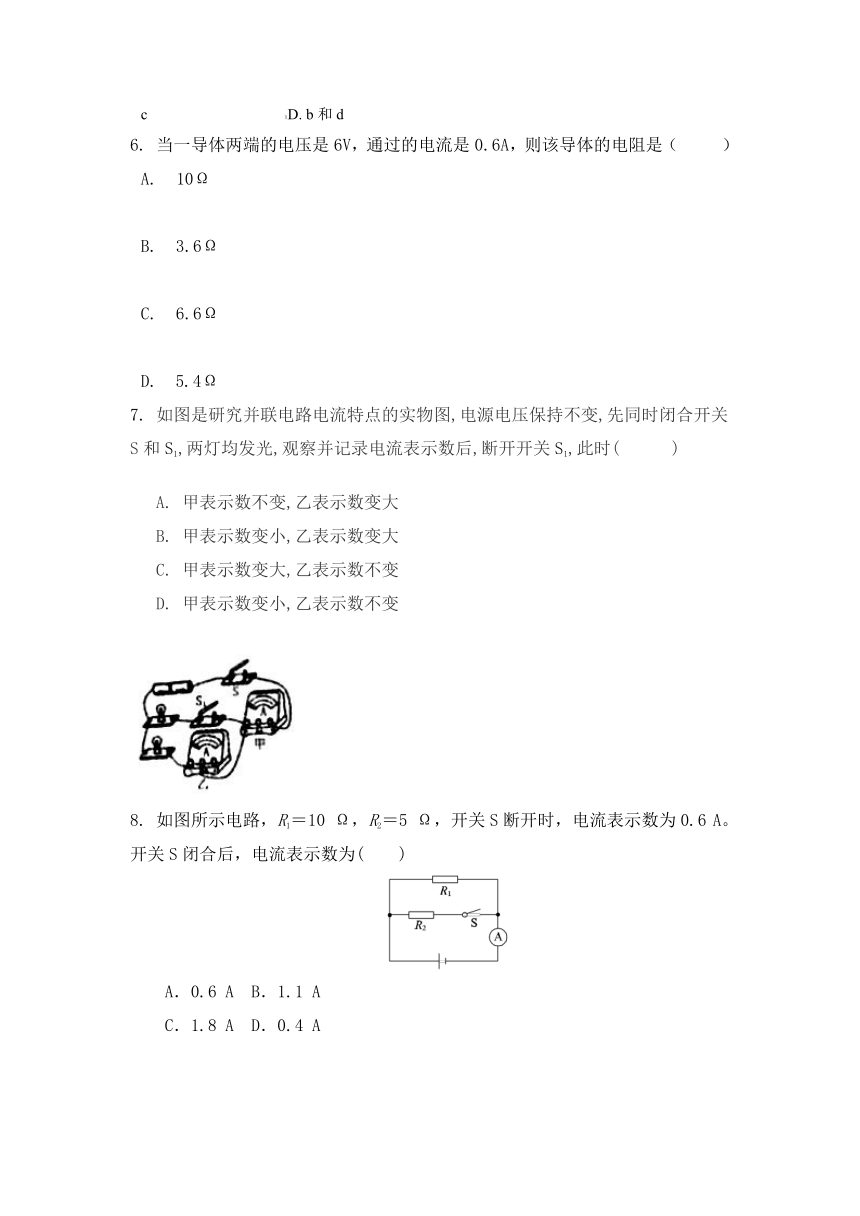

6. 当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（ ）
A. 10Ω
B. 3.6Ω
C. 6.6Ω
D. 5.4Ω
7. 如图是研究并联电路电流特点的实物图,电源电压保持不变,先同时闭合开关S和S1,两灯均发光,观察并记录电流表示数后,断开开关S1,此时( )
甲表示数不变,乙表示数变大
甲表示数变小,乙表示数变大
甲表示数变大,乙表示数不变
甲表示数变小,乙表示数不变
8. 如图所示电路，R1＝10 Ω，R2＝5 Ω，开关S断开时，电流表示数为0.6 A。开关S闭合后，电流表示数为(　　)
A．0.6 A B．1.1 A
C．1.8 A D．0.4 A

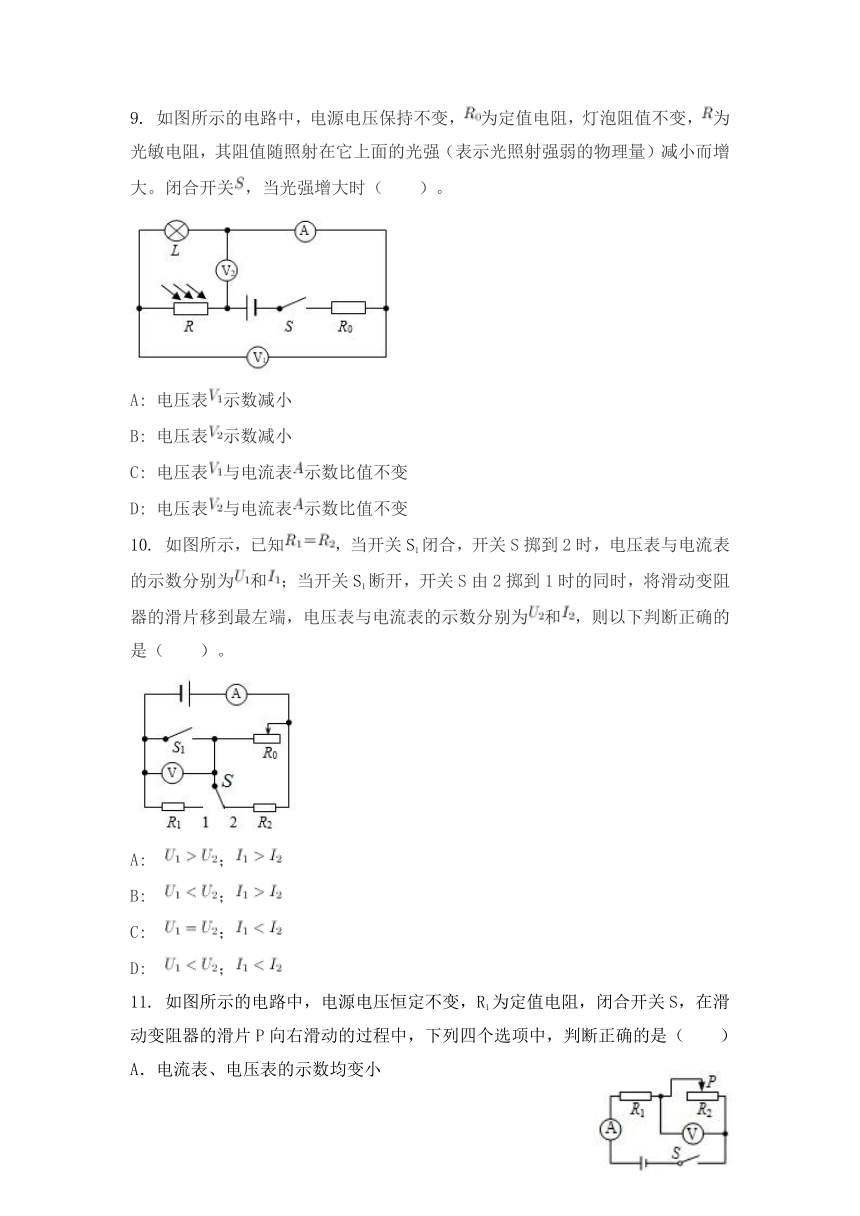

9. 如图所示的电路中，电源电压保持不变，为定值电阻，灯泡阻值不变，为光敏电阻，其阻值随照射在它上面的光强（表示光照射强弱的物理量）减小而增大。闭合开关，当光强增大时（ ）。
A: 电压表示数减小
B: 电压表示数减小
C: 电压表与电流表示数比值不变
D: 电压表与电流表示数比值不变
10. 如图所示，已知，当开关S1闭合，开关S掷到2时，电压表与电流表的示数分别为和；当开关S1断开，开关S由2掷到1时的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为和，则以下判断正确的是（ ）。
A: ；
B: ；
C: ；
D: ；
11. 如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，下列四个选项中，判断正确的是（　　）

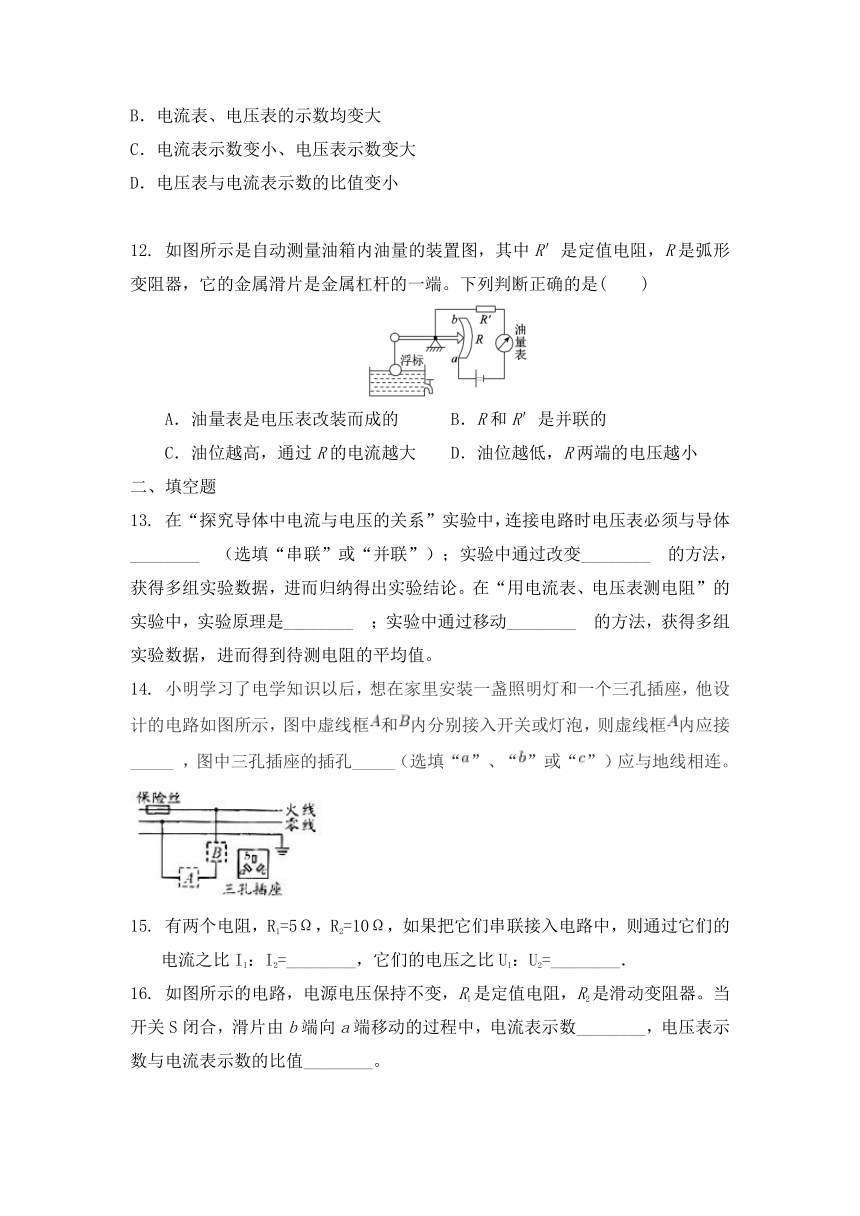

A．电流表、电压表的示数均变小
B．电流表、电压表的示数均变大
C．电流表示数变小、电压表示数变大
D．电压表与电流表示数的比值变小
12. 如图所示是自动测量油箱内油量的装置图，其中R′是定值电阻，R是弧形变阻器，它的金属滑片是金属杠杆的一端。下列判断正确的是(　　)
A．油量表是电压表改装而成的 B．R和R′是并联的
C．油位越高，通过R的电流越大 D．油位越低，R两端的电压越小
二、填空题
13. 在“探究导体中电流与电压的关系”实验中，连接电路时电压表必须与导体________ （选填“串联”或“并联”）；实验中通过改变________ 的方法，获得多组实验数据，进而归纳得出实验结论。在“用电流表、电压表测电阻”的实验中，实验原理是________ ；实验中通过移动________ 的方法，获得多组实验数据，进而得到待测电阻的平均值。
14. 小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框和内分别接入开关或灯泡，则虚线框内应接_____ ，图中三孔插座的插孔_____（选填“”、“”或“”）应与地线相连。
15. 有两个电阻，R1=5Ω，R2=10Ω，如果把它们串联接入电路中，则通过它们的电流之比I1：I2=________，它们的电压之比U1：U2=________．
16. 如图所示的电路，电源电压保持不变，R1是定值电阻，R2是滑动变阻器。当开关S闭合，滑片由b端向a端移动的过程中，电流表示数________，电压表示数与电流表示数的比值________。
三、做图与实验题
17. 家庭电路应特别注意安全用电，如图所示是安装一盏螺丝口电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上用笔画线代替导线连接电路，所连接的电路应符合安全用电的原则________.
18. 小明利用电压表和阻值为R0的定值电阻，测量额定电压为2.5V的小灯泡L正常发光时的电阻RL ． 他选择了满足实验要求的实验器材，并连接了部分实验电路，如图所示．
（1）为了测量出RL的阻值，请只添加一条导线完成图所示的实验电路的连接；
（2）请把小明的实验步骤补充完整：
①断开开关S2、闭合开关S1、S3 ， 移动滑动变阻器的滑片P使________；保持滑动变阻器的滑片位置不变，断开开关S3、闭合开关S2 ， 记录电压表的示数为U；
②请用R0及实验数据表示出RL ． RL=________．
19. 如图甲所示为伏安法测电阻的电路图，图乙为连接不完整的实物图。(电源电压为6 V)
(1)对照电路图甲，用笔画线代替导线将图乙中未连接部分连接起来。
(2)如果实验操作中出现电流表有示数，电压表示数为零的现象，其故障可能是(　　)
A．电流表的正、负接线柱接反 B．电压表的量程选小了
C．电阻Rx发生了短路 D．把滑动变阻器下端两接线柱连入电路
(3)电路连接正确后，闭合开关，若将滑片P向左移动时，电压表示数________(选填“变大”“变小”或“不变”)。
(4)实验过程中，电流表和电压表的示数如图丙所示，此时测得的Rx＝________Ω。
(5)此实验要多次测量电阻值，最后求电阻值的平均值，其目的是______________。
20. 在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为4.5V），电流表、电压表和开关各一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两个滑动变阻器（规格分别是“20Ω，2A”、“50Ω，1A”），导线若干．
（1）在连接电路时，要求先将开关、滑动变阻器分别处于 的位置（填字母）．
A. 断开、A端
B. 闭合、阻值最大处
C. 断开、任意位置
D. 断开、B端
（2）小敏同学按图甲的电路原理图连接了图乙的实物电路，其中有两个元件连接错误，它们是________,________(只须填写连错的元件）．
（3）正确连接电路后，闭合开关，移动变阻器的滑片P，发现电流表指针几乎不动，电压表有示数且接近电源电压，产生这一现象的原因可能是________．
（4）排除故障后，先在ab间接接入5Ω电阻，移动滑片P，使电压表示数为2V，并记录相应的电流值；再改接10Ω的电阻，此时滑片P应向________（选填“A”或“B”）端移动，这样移动滑片的目的是：________．在移动滑动变阻器滑片的同时，眼睛应注视________（选填序号）．
A．小灯泡亮度 B．电流表示数
C．电压表示数 D．滑动变阻器滑片
（5）本实验需在ab间先后接入上述四个定值电阻，为完成整个实验，应该选取规格为________的滑动变阻器．
（6）小敏同学实验中测量得到的数据如下表：
电压U/V 3 3 3 3 3 3
电阻R/Ω 5 10 15 20 30 50
电流I/A 0.6 0.3 0.2 0.16 0.1 0.06
分析表中数据，可得出的结论是：________．
四、计算题
21. 如图，电源电压为6 V，电路中的三只灯泡完全相同.求：
（1）若电流表的示数是0.3 A，通过灯L1的电流？
（2）电压表的读数为多少？
22. 随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一．热敏电阻的阻值会随温度的改变而改变．图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“150Ω 0.3A”字样．Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变．请完成下列小题：
（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100Ω，此时电流表的读数为0.01A，求电源电压；
（2）若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的变化范围；
（3）此电路能测量的最高环境温度为多少？
