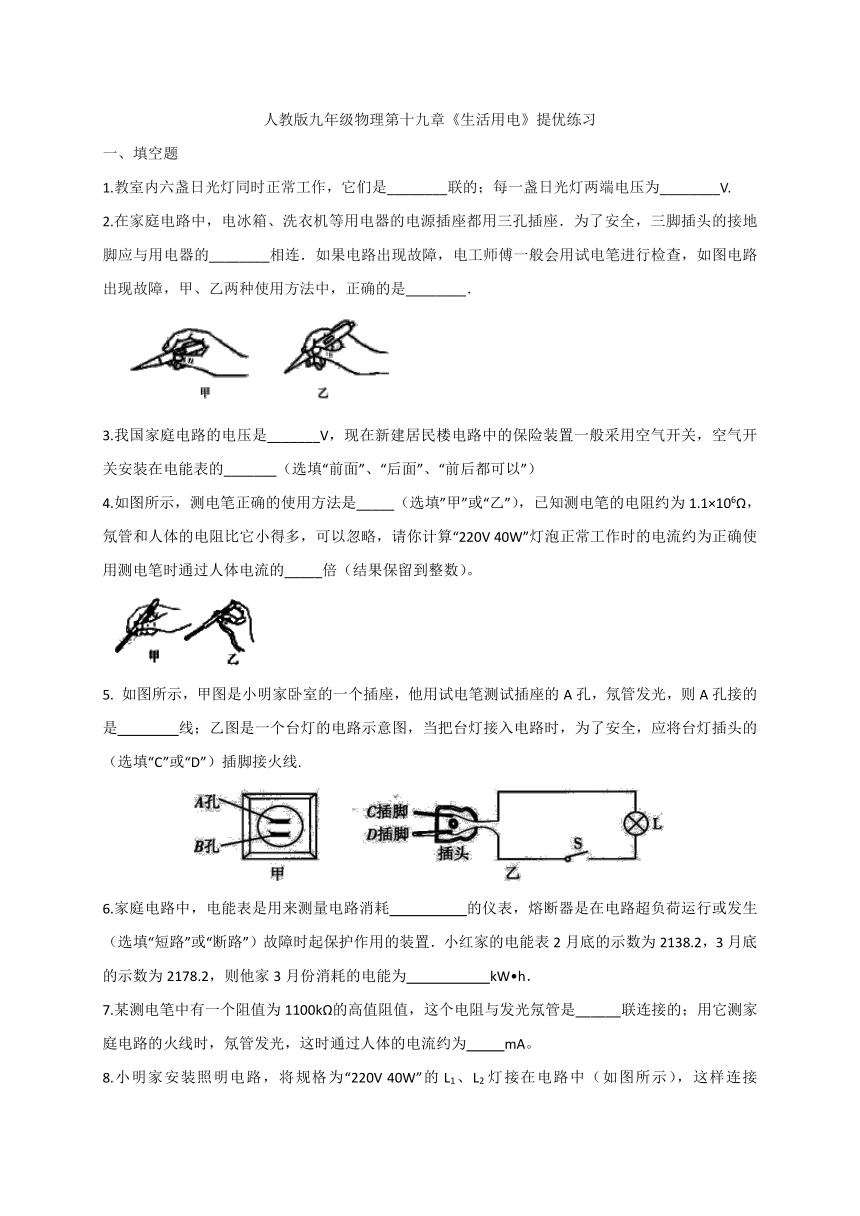

人教版九年级物理第十九章《生活用电》提优练习

人教版九年级物理第十九章《生活用电》提优练习
一、填空题
1.教室内六盏日光灯同时正常工作，它们是________联的；每一盏日光灯两端电压为________V.
2.在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座．为了安全，三脚插头的接地脚应与用电器的________相连．如果电路出现故障，电工师傅一般会用试电笔进行检查，如图电路出现故障，甲、乙两种使用方法中，正确的是________．
3.我国家庭电路的电压是_______V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的_______（选填“前面”、“后面”、“前后都可以”）
4.如图所示，测电笔正确的使用方法是_____（选填”甲”或“乙”），已知测电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220V 40W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的_____倍（结果保留到整数）。
5. 如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是 线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 （选填“C”或“D”）插脚接火线.
6.家庭电路中，电能表是用来测量电路消耗 的仪表，熔断器是在电路超负荷运行或发生 （选填“短路”或“断路”）故障时起保护作用的装置．小红家的电能表2月底的示数为2138.2，3月底的示数为2178.2，则他家3月份消耗的电能为 kW h．
7.某测电笔中有一个阻值为1100kΩ的高值阻值，这个电阻与发光氖管是______联连接的；用它测家庭电路的火线时，氖管发光，这时通过人体的电流约为 mA。

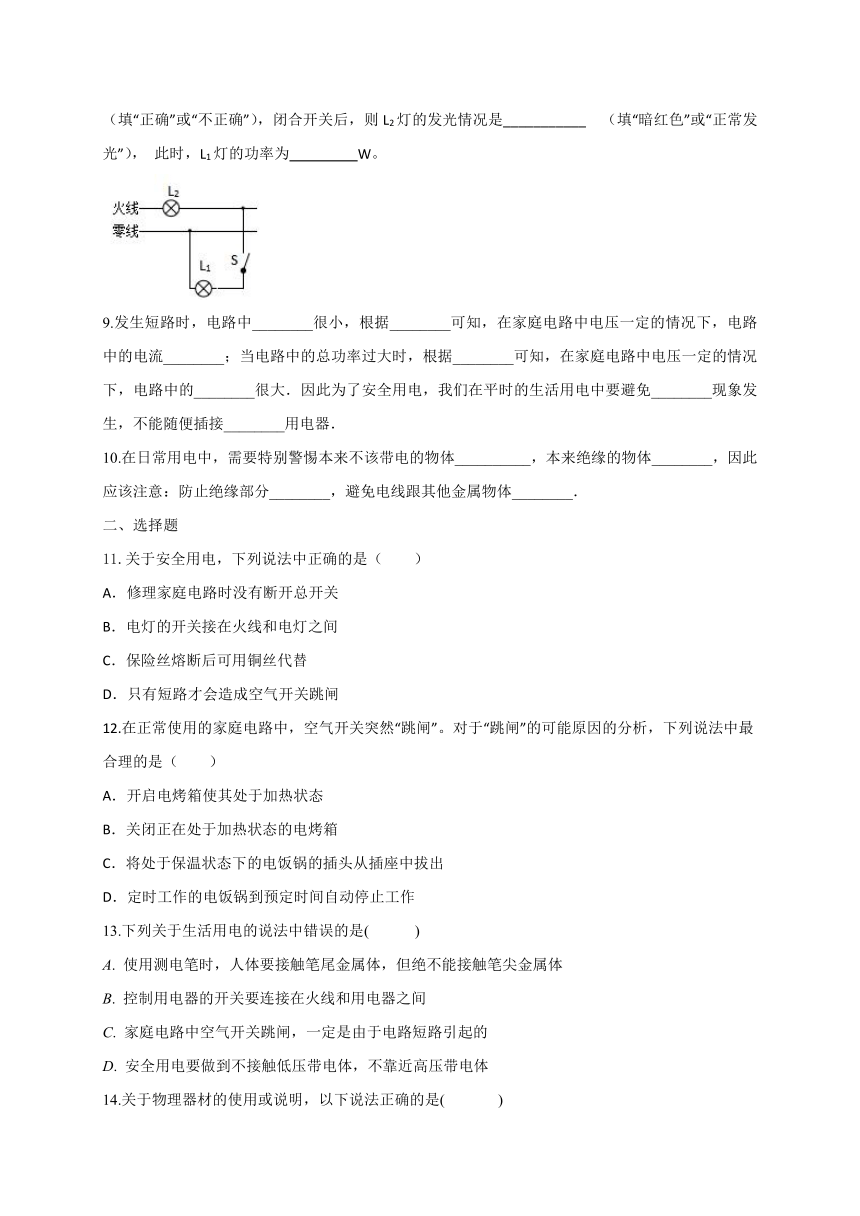

8.小明家安装照明电路，将规格为“220V 40W”的L1、L2灯接在电路中（如图所示），这样连接 （填“正确”或“不正确”），闭合开关后，则L2灯的发光情况是___________ （填“暗红色”或“正常发光”）， 此时，L1灯的功率为 W。
9.发生短路时，电路中________很小，根据________可知，在家庭电路中电压一定的情况下，电路中的电流________；当电路中的总功率过大时，根据________可知，在家庭电路中电压一定的情况下，电路中的________很大．因此为了安全用电，我们在平时的生活用电中要避免________现象发生，不能随便插接________用电器．
10.在日常用电中，需要特别警惕本来不该带电的物体__________，本来绝缘的物体________，因此应该注意：防止绝缘部分________，避免电线跟其他金属物体________．
二、选择题
11.关于安全用电，下列说法中正确的是（　　）
A．修理家庭电路时没有断开总开关
B．电灯的开关接在火线和电灯之间
C．保险丝熔断后可用铜丝代替
D．只有短路才会造成空气开关跳闸
12.在正常使用的家庭电路中，空气开关突然“跳闸”。对于“跳闸”的可能原因的分析，下列说法中最合理的是（　　）
A．开启电烤箱使其处于加热状态
B．关闭正在处于加热状态的电烤箱
C．将处于保温状态下的电饭锅的插头从插座中拔出
D．定时工作的电饭锅到预定时间自动停止工作
13.下列关于生活用电的说法中错误的是( )
A. 使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体
B. 控制用电器的开关要连接在火线和用电器之间
C. 家庭电路中空气开关跳闸，一定是由于电路短路引起的
D. 安全用电要做到不接触低压带电体，不靠近高压带电体

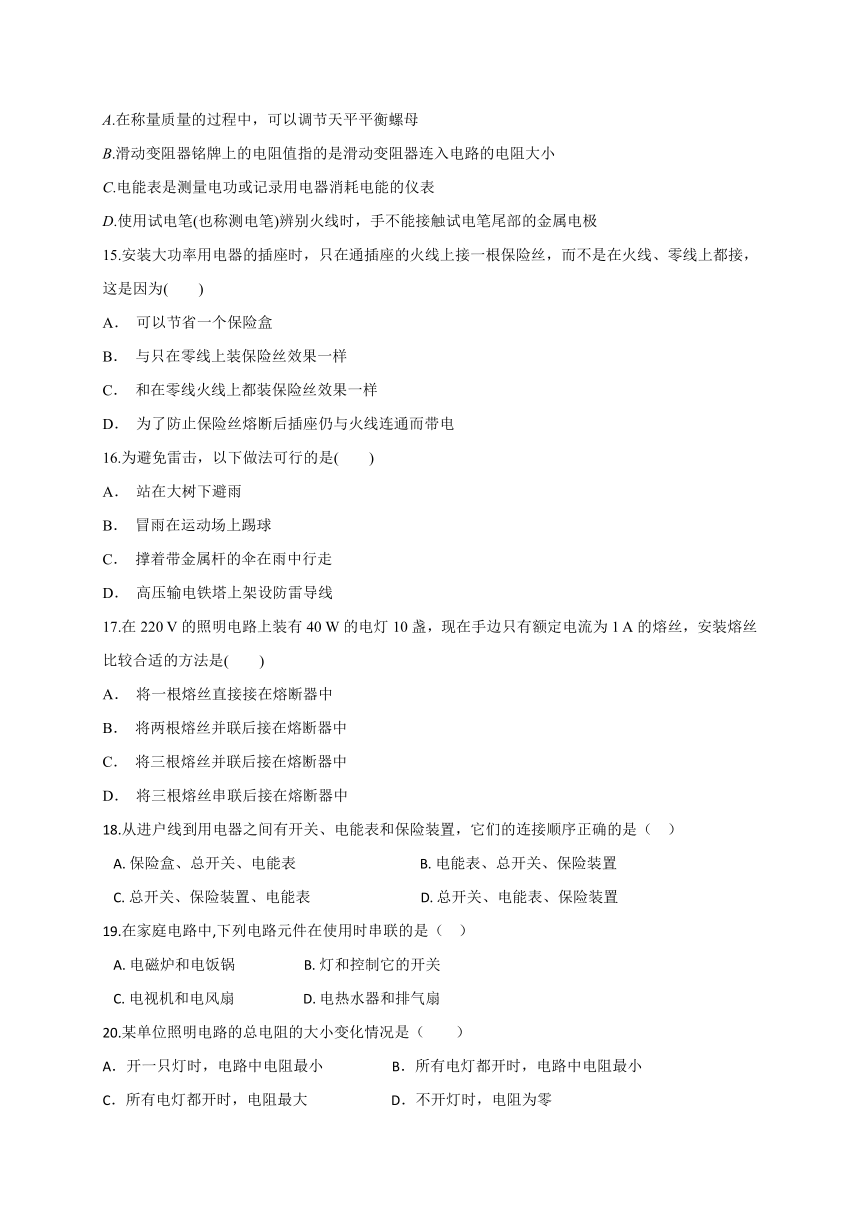

14.关于物理器材的使用或说明，以下说法正确的是( )
A.在称量质量的过程中，可以调节天平平衡螺母
B.滑动变阻器铭牌上的电阻值指的是滑动变阻器连入电路的电阻大小
C.电能表是测量电功或记录用电器消耗电能的仪表
D.使用试电笔(也称测电笔)辨别火线时，手不能接触试电笔尾部的金属电极
15.安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为(　　)
A． 可以节省一个保险盒
B． 与只在零线上装保险丝效果一样
C． 和在零线火线上都装保险丝效果一样
D． 为了防止保险丝熔断后插座仍与火线连通而带电
16.为避免雷击，以下做法可行的是(　　)
A． 站在大树下避雨
B． 冒雨在运动场上踢球
C． 撑着带金属杆的伞在雨中行走
D． 高压输电铁塔上架设防雷导线
17.在220 V的照明电路上装有40 W的电灯10盏，现在手边只有额定电流为1 A的熔丝，安装熔丝比较合适的方法是(　　)
A． 将一根熔丝直接接在熔断器中
B． 将两根熔丝并联后接在熔断器中
C． 将三根熔丝并联后接在熔断器中
D． 将三根熔丝串联后接在熔断器中
18.从进户线到用电器之间有开关、电能表和保险装置，它们的连接顺序正确的是（ ）
A. 保险盒、总开关、电能表 B. 电能表、总开关、保险装置
C. 总开关、保险装置、电能表 D. 总开关、电能表、保险装置
19.在家庭电路中,下列电路元件在使用时串联的是（ ）
A. 电磁炉和电饭锅 B. 灯和控制它的开关
C. 电视机和电风扇 D. 电热水器和排气扇
20.某单位照明电路的总电阻的大小变化情况是（ ）
A．开一只灯时，电路中电阻最小 B．所有电灯都开时，电路中电阻最小
C．所有电灯都开时，电阻最大 D．不开灯时，电阻为零
三、画图题
21请用笔画线代替导线,将接线示意图中连有开关的电灯和三孔插座接入家庭电路中。
　　　　
22.如图所示，请把按动开关、螺丝口灯泡和三孔插座正确地连入家庭电路中。
四、计算题
23.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
答案
1.并联 220V
2.外壳 甲
3.220 后面
4.乙 900
5. 火 D
6.电能　　短路　　40
7.串 0.2
8. 不正确 暗红色 10
9.电阻　I＝　很大　I＝　电流　短路　大功率
10.带了电　导了电　破损　接触
11.B
12.A
13.C
14.C
15.D
16.D
17.B
18.B
19.B
20.B
21.22.
23.(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
