物理八年级-4.7【知识精讲】光的折射（13张PPT）

(共13张PPT)
【知识精讲】光的折射
初二 物理
扫码获取更多
查阅资料，说一说海市蜃楼是怎样形成的？
光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫光的折射。
一、光的折射
N
N,
入射角
折射角
折射光线
入射光线
空气
水
法线
界面
O
二、认识光的折射光路图
反射光线
A
O
N
B
i
γ
B
空气
水或玻璃
A
O
N
N/

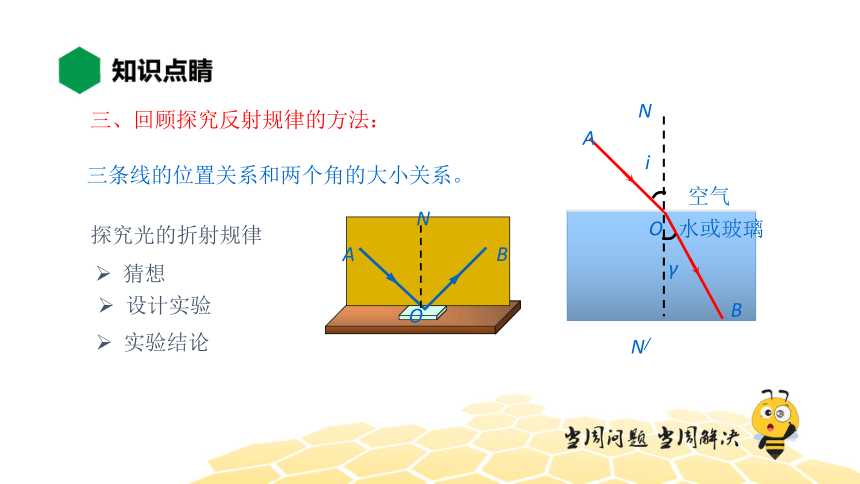

三、回顾探究反射规律的方法：
猜想
设计实验
实验结论
探究光的折射规律
三条线的位置关系和两个角的大小关系。
折射光线、入射光线分居法线两侧；
折射光线、入射光线、法线在同一平面内；
四、光的折射规律
光线从空气斜射入其他介质中，折射光线向法线方向偏折， 折射角小于入射角。光线从水或其他介质斜射入空气中，折射光线远离法线， 折射角大于入射角。
s
S′
五、生活中的折射现象
放在水里面的筷子好象断了一样,这是什么原因
我们看到的在水下的那段筷子是它折射所形成的虚像
如图所示,光线从一种介质射入另一种介质,MN是两种介质的分界面,其中一种介质是空气,则入射角为　　　　度,MN的　　　　(选填“左”或“右”)侧是空气。
如图所示,光线从一种介质射入另一种介质,MN是两种介质的分界面,其中一种介质是空气,则入射角为　40　度,MN的　右　(选填“左”或“右”)侧是空气。
