【知识精讲】探究凸透镜成像规律
初二 物理
扫码获取更多

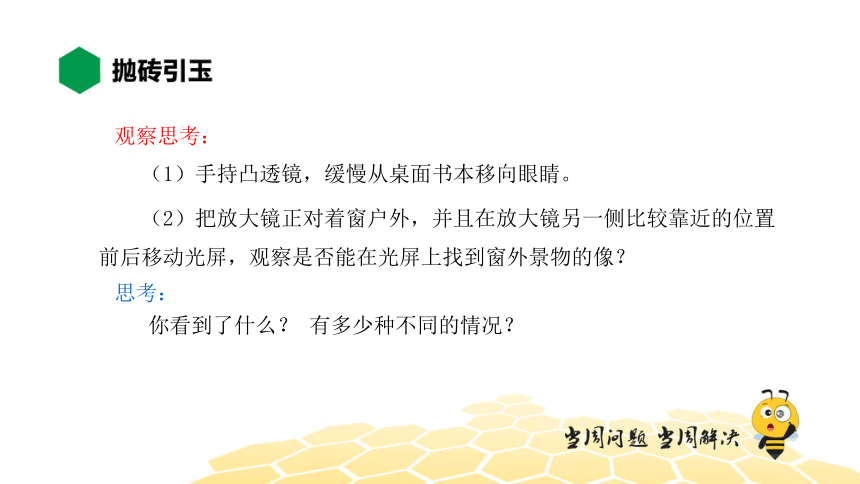

　　（1）手持凸透镜，缓慢从桌面书本移向眼睛。
思考：
你看到了什么？ 有多少种不同的情况？
　　（2）把放大镜正对着窗户外，并且在放大镜另一侧比较靠近的位置前后移动光屏，观察是否能在光屏上找到窗外景物的像？
观察思考：
物体
凸透镜中心

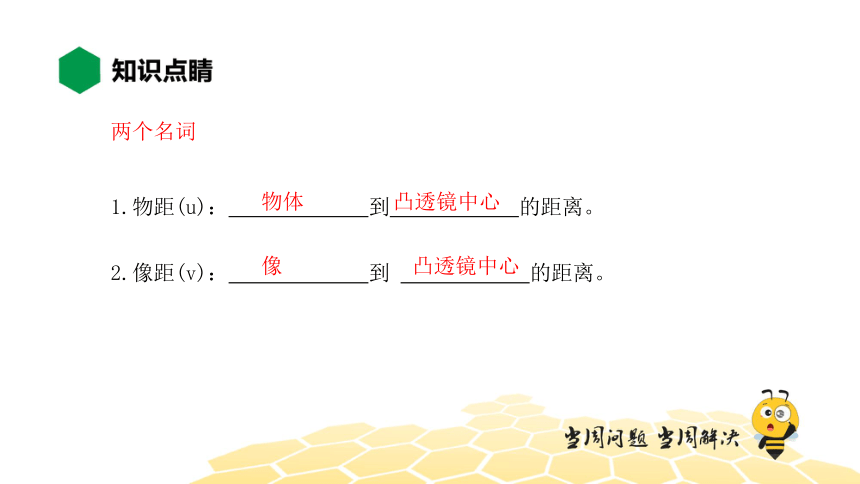

1.物距(u)： 到 的距离。
凸透镜中心
像
2.像距(v)： 到 的距离。
两个名词

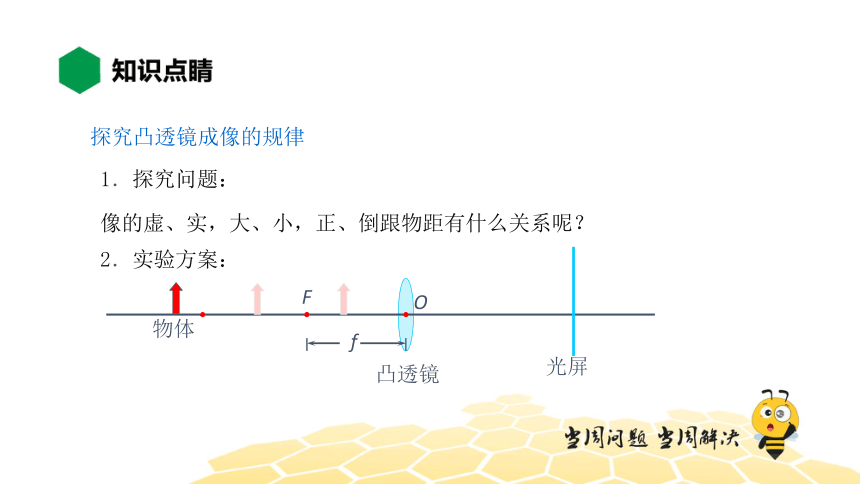

1．探究问题：
探究凸透镜成像的规律
f
F
O
凸透镜
2．实验方案：
像的虚、实，大、小，正、倒跟物距有什么关系呢？
光屏
物体

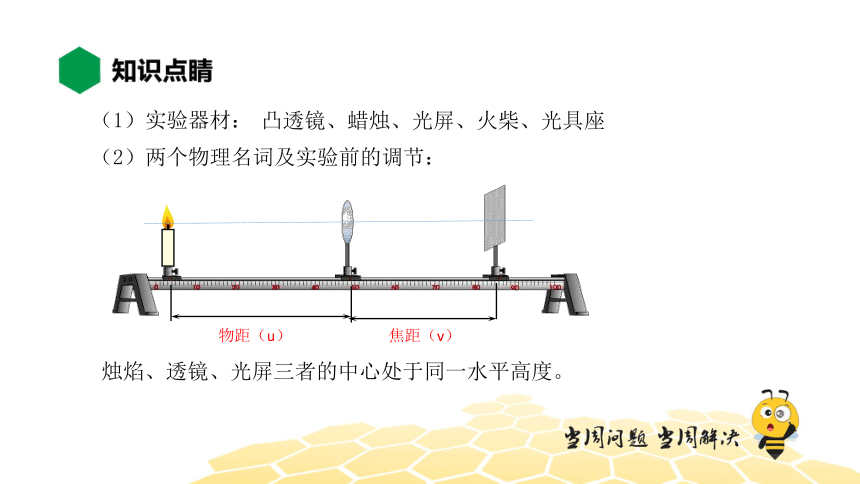

（1）实验器材：
烛焰、透镜、光屏三者的中心处于同一水平高度。　
（2）两个物理名词及实验前的调节：
　　凸透镜、蜡烛、光屏、火柴、光具座
物距（u）
焦距（v）

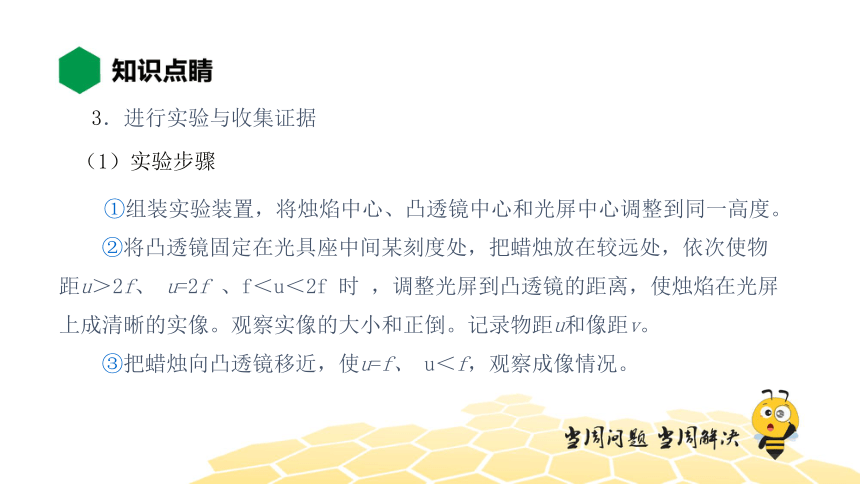

（1）实验步骤
　　①组装实验装置，将烛焰中心、凸透镜中心和光屏中心调整到同一高度。
　　②将凸透镜固定在光具座中间某刻度处，把蜡烛放在较远处，依次使物距u＞2f、 u=2f 、f＜u＜2f 时 ，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距u和像距v。
　　③把蜡烛向凸透镜移近，使u=f、 u＜f，观察成像情况。
3．进行实验与收集证据

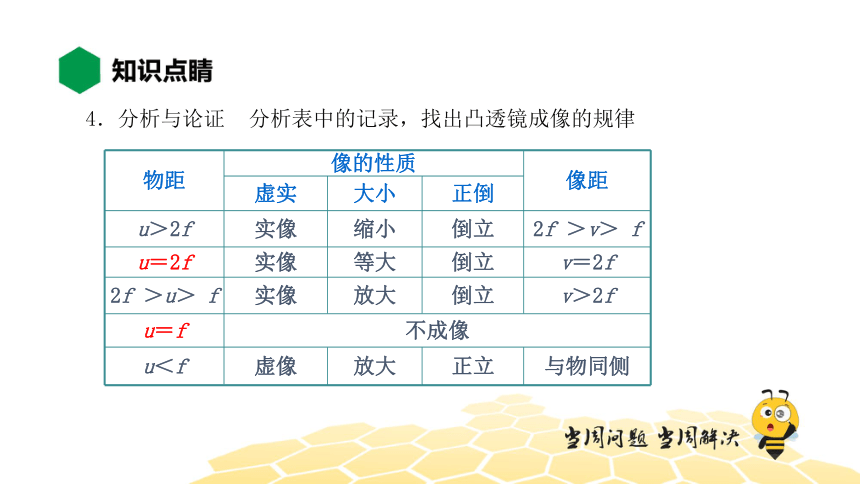

分析表中的记录，找出凸透镜成像的规律
4．分析与论证
物距 像的性质 像距
虚实 大小 正倒
u＞2f 实像 缩小 倒立 2f ＞v＞ f
u＝2f 实像 等大 倒立 v＝2f
2f ＞u＞ f 实像 放大 倒立 v＞2f
u＝f 不成像
u＜f 虚像 放大 正立 与物同侧
成像规律总结：
大于2倍焦距
倒立、缩小、实像
1、、将蜡烛放在2 f之外的地方，移动光屏，直到光屏上出现清晰的像，观察像的大小与倒正。
等于2倍焦距
倒立、等大、实像
2、、把物体放在2倍焦距上，观察像的大小、倒正、虚实。
小于2倍焦距
大于1倍焦距
倒立、放大、实像
3、将蜡烛移到2f和f 之间，重复以上的操作，进行观察和测量。
等于1倍焦距
不 成 像
4、把物体放在焦点上，观察能否成像。
小于1倍焦距
正立、放大、虚像
5、继续移近蜡烛，使U＜F，在光屏上能否得到像呢？怎样才能看到蜡烛的像呢？透过凸透镜观察像的情况。
当烛焰离凸透镜40厘米时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像。该凸透镜的焦距可能( )
A、50厘米 B、40厘米
C、30厘米 D、10厘米
当烛焰离凸透镜40厘米时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像。该凸透镜的焦距可能( C )
A、50厘米 B、40厘米
C、30厘米 D、10厘米
一凸透镜的焦距为f,当物体从离凸透镜1.5f处移到3f处的过程中,像的大小和像距变化情况是( )
A.像变小,像距变小
B.像变小,像距变大
C.像变大,像距变小
D.像变小,像距变大
一凸透镜的焦距为f,当物体从离凸透镜1.5f处移到3f处的过程中,像的大小和像距变化情况是( A )
A.像变小,像距变小
B.像变小,像距变大
C.像变大,像距变小
D.像变小,像距变大
