【知识精讲】显微镜和望远镜
初二 物理
扫码获取更多
先用一个凸透镜（物镜）观察窗外远处的物体，注意成像情况。
再用另一个凸透镜（目镜）观察上面得到的物体的像，注意成像情况。
做一做，想一想：
一般的放大镜，放大倍数有限，要想看清楚动植物的细胞等非常小的物体，就要使用显微镜。
一、显微镜
（一）显微镜的结构
靠近眼睛的凸透镜。
靠近被观察物体的凸透镜。
（二）显微镜的原理
物镜的作用（相当于投影仪）
目镜的作用（相当于放大镜）
使被观察的物体成一个
倒立、放大、实像。
把物镜成的实像，再一次
放大成虚像。
经过两次放大作用，我们就可以看到肉眼看不见的小物体了。
显微镜下的植物细胞
物镜
目镜
第一次：“倒立”、放大、实像
第二次：“正立”、放大、虚像
（三）显微镜的光路图
目镜
物镜
靠近眼睛的凸透镜

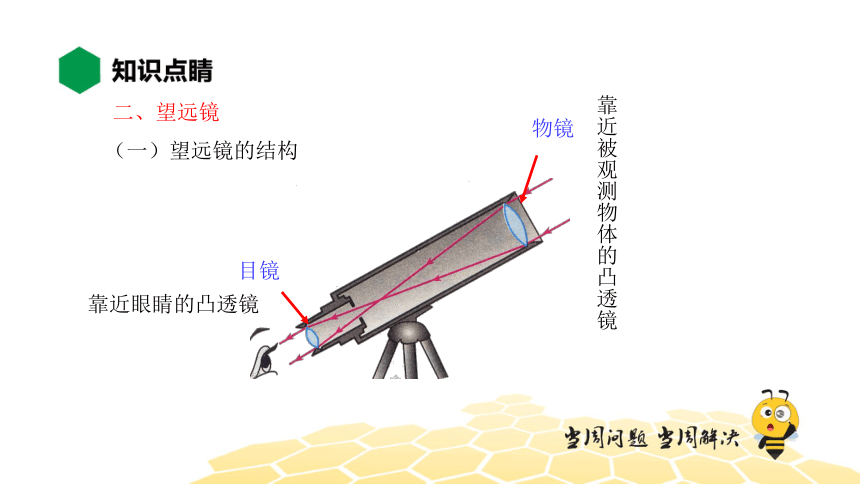

（一）望远镜的结构
二、望远镜
靠近被观测物体的凸透镜
（二）望远镜的原理
物镜的作用（相当于照相机）
目镜的作用（相当于放大镜）
使被观察的物体成一个
倒立、缩小、实像。
把物镜成的实像，再一次
放大成虚像。
物镜
目镜
第一次：倒立、缩小、实像
（三）望远镜的光路图
第二次：“正立”、放大、虚像
三、视 角
从眼睛的光心向观察物体的两端所引的两条直线的夹角。
视角
物体对眼睛所成视角的大小不仅和物体本身的大小有关，还和物体到眼睛的距离有关。
通过望远镜看物体
物体
缩小的虚像
通过目镜可观察物体的虚像，视角增大了，好像物体被移近，从而使我们能看清远处的物体。
视角
除了凸透镜外，天文望远镜也常用凹面镜做物镜。
凹面镜会聚光线
望远镜的物镜的直径很大，能够会聚更多的光，使得所成的像更加明亮。
哈勃天文望远镜。把天文望远镜安置在大气层外，可以免受大气层的干扰，得到更清晰的天体照片。
伽利略望远镜
第一个把望远镜指向天空的是伽利略，支持了哥白尼的“日心说”。第一个观测到了木星的卫星，太阳黑子和月球上的环形山。
三、探索宇宙
海王星的发现
海王星外观为蓝色，原因是其大气层中的甲烷。海王星大气层85%是氢气，13%是氦气，2%是甲烷， 除此之外还有少量氨气。 海王星可能有一个固态的核，其表面可能覆盖有一层冰。外面的大气层可能分层。海王星表面温度为-218摄氏度，表面风速可达每小时2000公里。 此外，海王星有磁场和极光。还有因甲烷受太阳照射而产生的烟雾。
地球和月亮
太阳系
银河系
显微镜的物镜和目镜的成像原理分别和下列哪一组仪器的成像原理类似（　　）
A．投影仪、照相机
B．照相机、放大镜
C．投影仪、放大镜
D．放大镜、投影仪
显微镜的物镜和目镜的成像原理分别和下列哪一组仪器的成像原理类似（ C ）
A．投影仪、照相机
B．照相机、放大镜
C．投影仪、放大镜
D．放大镜、投影仪
如图所示是简易天文望远镜的内部结构。远处的物体经过物镜成一个________________的实像，落在目镜________________ 的位置；这个实像经过目镜成一个________________像。如果你想制作简易天文望远镜，没有现成的透镜，可以选用合适的________________（选填“近视”或“远视”）镜片来代替。
如图所示是简易天文望远镜的内部结构。远处的物体经过物镜成一个 缩小、倒立 的实像，落在目镜 1倍焦距以内 的位置；这个实像经过目镜成一个正立、放大的虚像。如果你想制作简易天文望远镜，没有现成的透镜，可以选用合适的 远视 （选填“近视”或“远视”）镜片来代替。
