【知识精讲】透镜
初二 物理
扫码获取更多

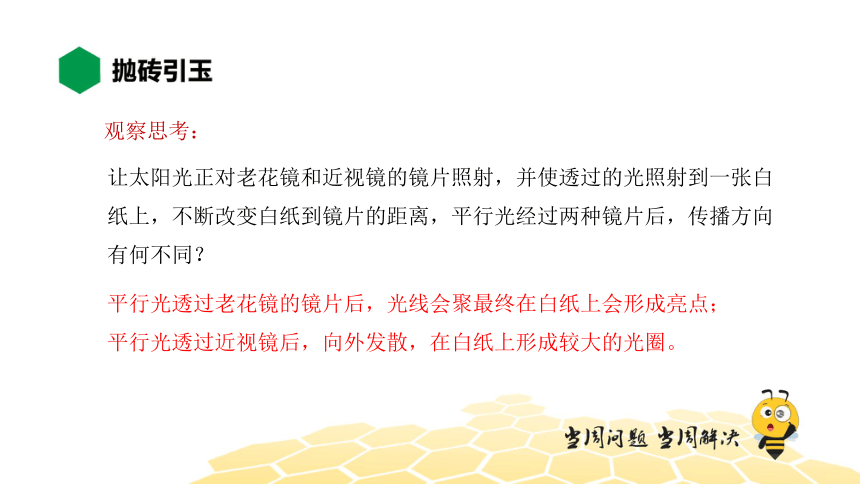

让太阳光正对老花镜和近视镜的镜片照射，并使透过的光照射到一张白纸上，不断改变白纸到镜片的距离，平行光经过两种镜片后，传播方向有何不同？
观察思考：
平行光透过老花镜的镜片后，光线会聚最终在白纸上会形成亮点；平行光透过近视镜后，向外发散，在白纸上形成较大的光圈。

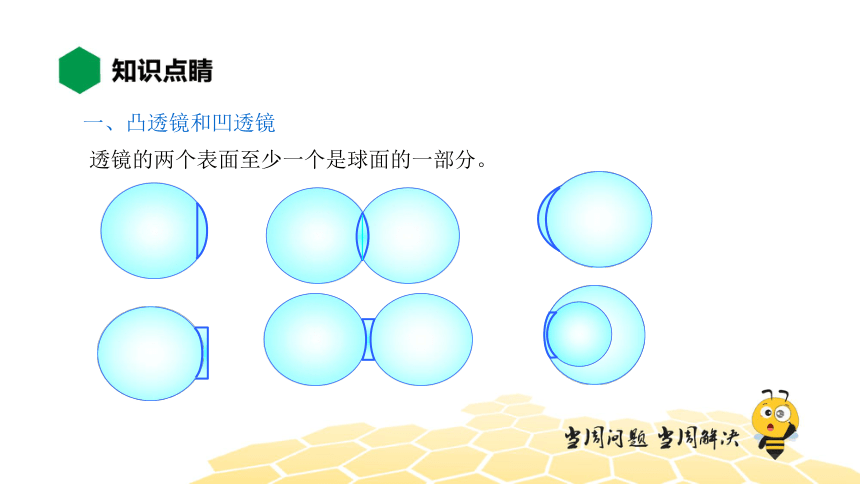

透镜的两个表面至少一个是球面的一部分。
一、凸透镜和凹透镜

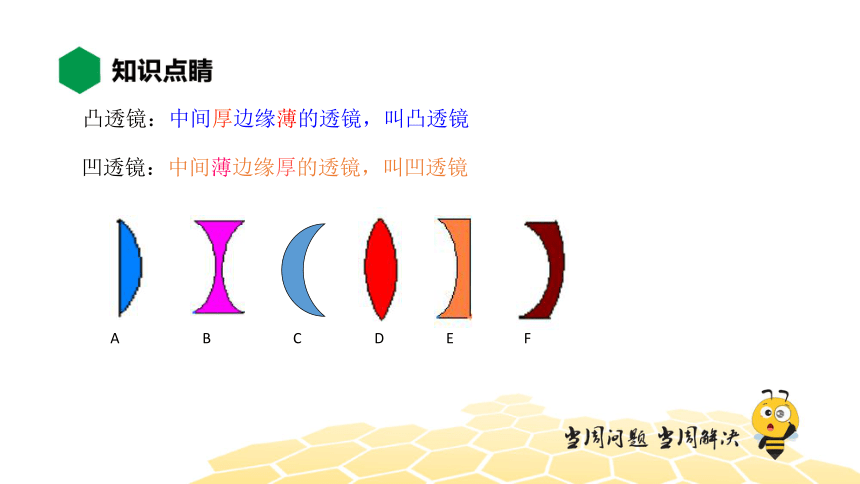

凸透镜：中间厚边缘薄的透镜，叫凸透镜
凹透镜：中间薄边缘厚的透镜，叫凹透镜
A
B
C
D
E
F
主光轴
光心

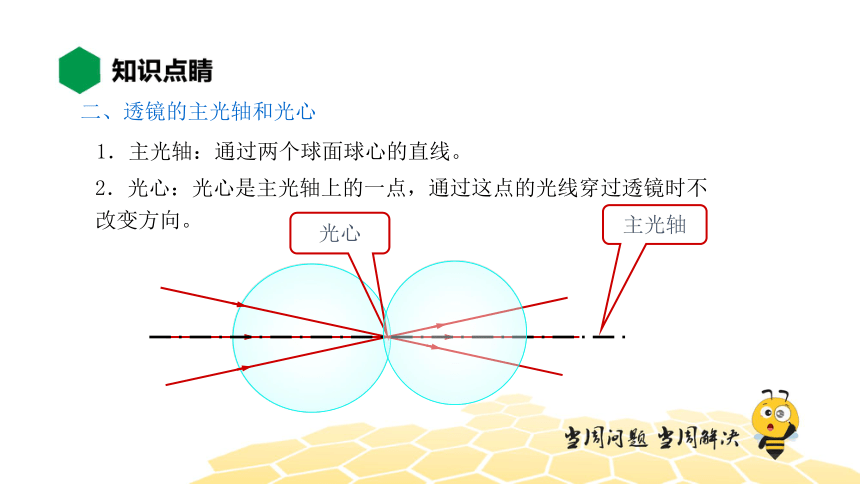

1．主光轴：通过两个球面球心的直线。
2．光心：光心是主光轴上的一点，通过这点的光线穿过透镜时不改变方向。
二、透镜的主光轴和光心

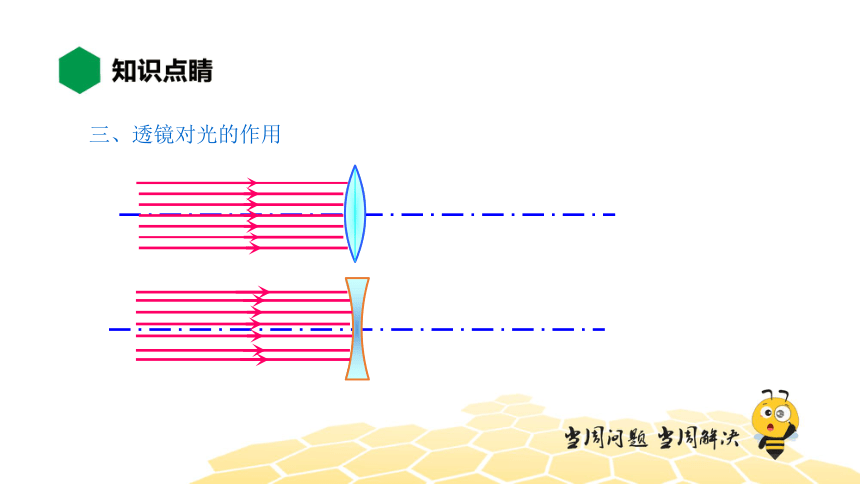

三、透镜对光的作用
1.凸透镜：
对光线有会聚作用
观察实验现象
O
F
f
2. 凸透镜的焦点和焦距
焦距
主轴
焦点
　　焦点：平行于主轴的平行光通过凸透镜后会聚于一点。
　　焦距：焦点到光心的距离。
F
主轴
f
凸透镜有两个实焦点。
焦点
光路可逆
F
主轴
凸透镜对所有光线都起会聚作用。
F
3.凹透镜：
对光线有发散作用
焦点
虚
F
f
焦距
F
凹透镜有两个虚焦点。
4. 凹透镜的焦点和焦距
F
F
F
F
凹透镜对所有光线都起发散作用。
关于透镜,下列说法正确的是(　　)
A.凸透镜有焦点,凹透镜没焦点
B.凸透镜对光线有会聚作用
C.凹透镜只能对平行光线有发散作用
D.平行于主轴的光线,通过凹透镜后一定通过焦点
关于透镜,下列说法正确的是( B )
A.凸透镜有焦点,凹透镜没焦点
B.凸透镜对光线有会聚作用
C.凹透镜只能对平行光线有发散作用
D.平行于主轴的光线,通过凹透镜后一定通过焦点
画出图中光线经过透镜折射后的光线。
F
F
O
F
F
F
F
O
F
F
画出图中光线经过透镜折射后的光线。
