4.7 电路分析与应用 练习（含答案）

电路分析与应用

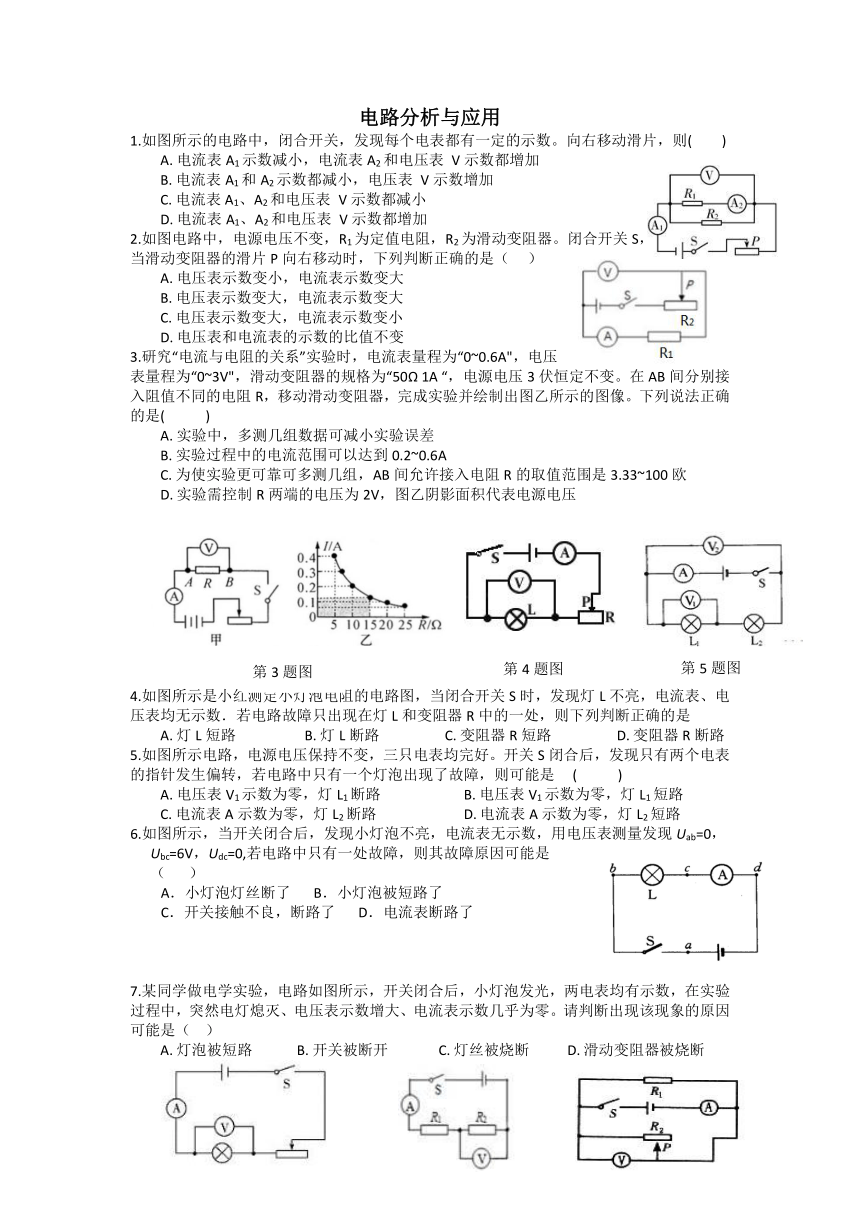

1.如图所示的电路中，闭合开关，发现每个电表都有一定的示数。向右移动滑片，则( )
A. 电流表A1示数减小，电流表A2和电压表 V示数都增加
B. 电流表A1和A2示数都减小，电压表 V示数增加
C. 电流表A1、A2和电压表 V示数都减小
D. 电流表A1、A2和电压表 V示数都增加
2.如图电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，当滑动变阻器的滑片P向右移动时，下列判断正确的是（ ）
A. 电压表示数变小，电流表示数变大
B. 电压表示数变大，电流表示数变大
C. 电压表示数变大，电流表示数变小
D. 电压表和电流表的示数的比值不变
3.研究“电流与电阻的关系”实验时，电流表量程为“0~0.6A"，电压表量程为“0~3V"，滑动变阻器的规格为“50Ω 1A “，电源电压3伏恒定不变。在AB间分别接入阻值不同的电阻R，移动滑动变阻器，完成实验并绘制出图乙所示的图像。下列说法正确的是( )
A. 实验中，多测几组数据可减小实验误差
B. 实验过程中的电流范围可以达到0.2~0.6A
C. 为使实验更可靠可多测几组，AB间允许接入电阻R的取值范围是3.33~100欧
D. 实验需控制R两端的电压为2V，图乙阴影面积代表电源电压
4.如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是
A. 灯L短路 B. 灯L断路 C. 变阻器R短路 D. 变阻器R断路
5.如图所示电路，电源电压保持不变，三只电表均完好。开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是 ( )
A. 电压表V1示数为零，灯L1断路 B. 电压表V1示数为零，灯L1短路
C. 电流表A示数为零，灯L2断路 D. 电流表A示数为零，灯L2短路
6.如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现Uab=0，Ubc=6V，Udc=0,若电路中只有一处故障，则其故障原因可能是 （ ）
A．小灯泡灯丝断了 B．小灯泡被短路了
C．开关接触不良，断路了 D．电流表断路了
7.某同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。请判断出现该现象的原因可能是（ ）
A. 灯泡被短路 B. 开关被断开 C. 灯丝被烧断 D. 滑动变阻器被烧断
8.若如图所示电路出现一处电路故障，以下分析正确的是（ ）
A. 若电流表无示数，电压表有示数，则R1短路
B. 若电流表无示数，电压表无示数，则R2断路
C. 若电流表有示数，电压表有示数，则R1断路
D. 若电流表有示数，电压表无示数，则R2短路
9.在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流
表和电压表的示数的变化情况分别为(　　　)
A．A的示数变小，V表的示数变大 B．A的示数变大，V表的示数变小;
C．A的示数变小，V表的示数不变 D．A的示数变小，V表的示数变小.
10.在图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（ ）
A．电流表A、电压表V1示数都减小，电压表V2示数增大
B．电流表A、电压表V1示数都变大，电压表V2示数变小
C．电流表A的示数减小，两电压表示数不变
D．三个电表的示数都减小.
11.如图甲所示，电源电压不变，小灯泡L允许通过的最大电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象，如图乙、丙所示。则下列说法中正确的是( )
A. 电源电压为16V
B. 当电流表示数为0.25A时，滑动变阻器连入电路的阻值为45Ω
C. 若滑动变阻器连入电路的阻值变小，则电压表V与电流表A示数之比变小
D. 若将电压表量程换为0~3V，滑动变阻器允许连入电路的阻值范围为18Ω ~ 50Ω
12.如图所示，R1=25Ω，小灯泡L的规格为“2.5V 0.3A”，电源电压保持不变．（不考虑灯丝电阻变化）
（1）S1、S2都断开时，小灯泡L正常发光，求电源电压；
（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的阻值．

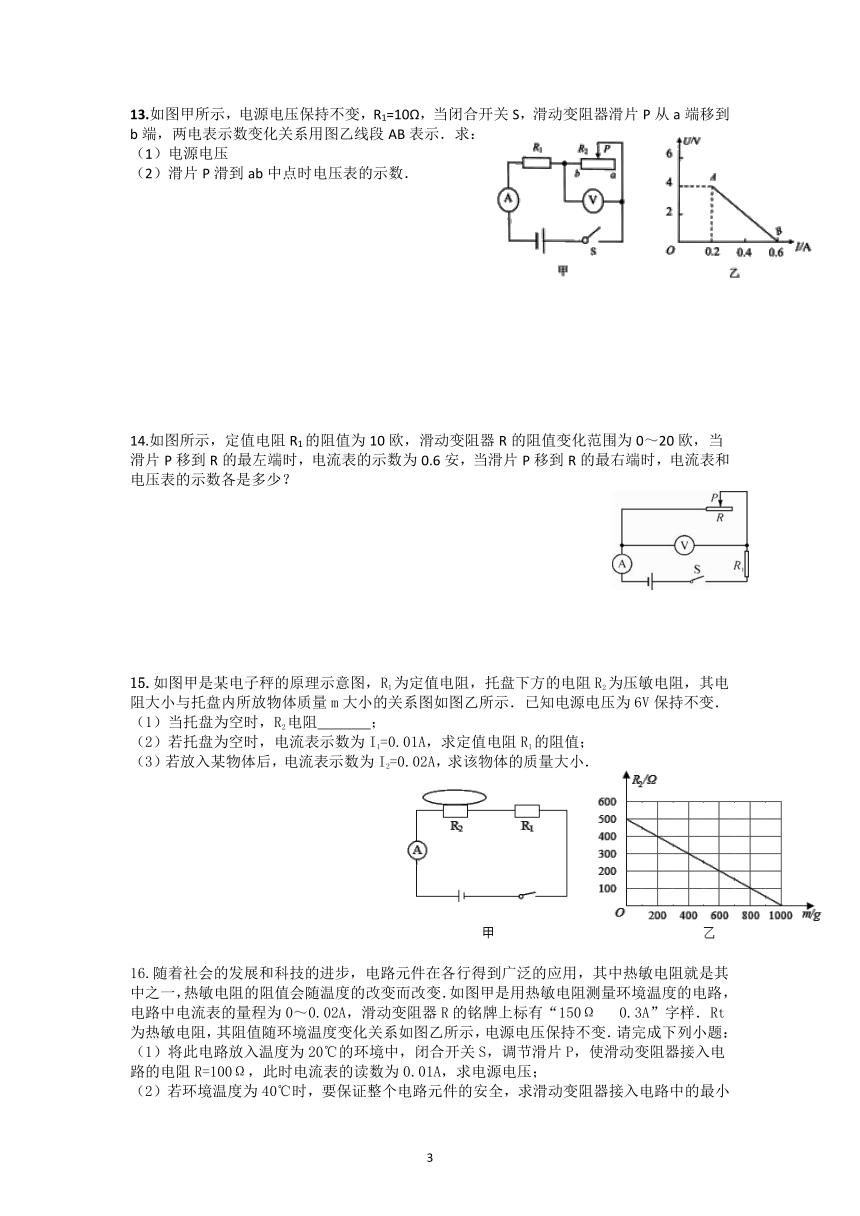

13.如图甲所示，电源电压保持不变，R1=10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙线段AB表示．求：
（1）电源电压
（2）滑片P滑到ab中点时电压表的示数．
14.如图所示，定值电阻R1的阻值为10欧，滑动变阻器R的阻值变化范围为0～20欧，当滑片P移到R的最左端时，电流表的示数为0.6安，当滑片P移到R的最右端时，电流表和电压表的示数各是多少？
15.如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6V保持不变．
（1）当托盘为空时，R2电阻　 　；
（2）若托盘为空时，电流表示数为I1=0.01A，求定值电阻R1的阻值；
（3）若放入某物体后，电流表示数为I2=0.02A，求该物体的质量大小．
16.随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一，热敏电阻的阻值会随温度的改变而改变．如图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“150Ω　 0.3A”字样．Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变．请完成下列小题：
（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100Ω，此时电流表的读数为0.01A，求电源电压；
（2）若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器接入电路中的最小阻值；
（3）此电路能测量的最高环境温度为多少？
17.如图甲所示，电源电压不变，滑动变阻器上标有“20Ω，2A”的字样，小灯泡的额定电压为6V，图乙是通过小灯泡的电流随其两端电压变化的图象，当滑动变阻器的画片P在b端时，电压表的示数为2V，求：
（1）此时小灯泡的电阻和电源电压。
（2）小灯泡正常发光时，滑动变阻器连入电路的阻值。
18．在如图甲所示的电路中，R0为定值电阻，R为滑动变阻器，电源电压为24V不变，闭合开关S后，调节滑片P从a端移动到b端过程中，电流表示数I与电压表示数U的变化关系如图乙所示．求：
（1）定值电阻R0；
（2）电路中电流最小时电压表的示数；
（3）若电压表量程为0～15V，电流表量程为0～3A，为保证电表的安全，滑动变阻器连入电路的最大电阻是多少？结果保留一位小数）．
19．如图甲是一个电子拉力计的原理图，硬质弹簧右端和金属滑片P固定在一起(P与R1间的摩擦不计)，电压表量程为0～3 伏，a、b是一根长为6厘米的均匀电阻丝，阻值R1＝30 欧，电源电压U＝6 伏。
(1)要保证电压表能正常工作，电路中R0至少应为 欧。
(2)当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数为 伏。
(3)已知该弹簧伸长的长度ΔL与所受拉力F之间的关系如图乙所示，若R0＝45 欧，试计算：开关S闭合后，当电压表指针指在0.8 伏处，作用在拉环上水平向右的拉力为多大？此拉力器的量程为多少？
如图甲所示的电路中，闭合开关，当滑动变阻器的滑片 P 从 a 端移到 b 端的过程中，定值电阻 R1 两端的电压随滑动变阻器 R2（0≤R2≤50Ω）阻值变化的图象如图乙所示，求：
（1）电源电压。
（2）当R2=15Ω 时，电压表示数为多少。
（3）如将电压表并联在 R2两端，如图丙所示，闭合开关，将滑动变阻器的滑片 P 从b端移向a端，则请在丁图中作出通过定值电阻R1的电流和电压表示数的关系图。
21.在公园有一种测量瞬间打击力的游戏机，其原理示意图如图甲所示，游人手戴拳击手套， 击打可水平移动的 A 装置，A 通过压杆与压力传感器接触，压力传感器的电阻值 R 会随所受压力大小发生变化。电压表的示数可反映出打击力的大小。已知电阻 R0＝120 ，压力传感器表面能承受的最大压力为 4000N。压力传感器的电阻值随所受压力变化的图像如图乙所示。若在某次游戏过程中，游人用 2000N 的力击中装置 A，此时电压表的示数为 1.5V。设电源电压恒定不变。
（1）电源电压是多少
（2）当装置 A 不受打击力作用时，电压表的示数是多少
参考答案
-----11 DDCDB ACDCA D
（1）电源电压为10V；（2）R2的阻值为50Ω
13.（1）电源电压是6V．（2）滑片P滑到ab中点时电压表的示数是3V．
14.当滑片P移到R的最左端时，电源电压：U＝I1R1＝0.6安×10欧＝6伏
当滑片P移到R的最右端时，电路中电流表的示数：I2＝ ＝ ＝0.2安　
则电压表的示数：UR＝I2R＝0.2安×20欧＝4伏
15.（1）当托盘为空时，R2电阻为500Ω；
（2）若托盘为空时，电流表示数为I1=0.01A，定值电阻R1的阻值为100Ω；
（3）若放入某物体后，电流表示数为I2=0.02A，该物体的质量为600g．
16.（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100Ω，此时电流表的读数为0.01A，电源电压为5V；
（2）若环境温度为40℃时，要保证整个电路元件的安全，滑动变阻器接入电路中的最小阻值是50Ω；
（3）此电路能测量的最高环境温度为50℃
17.（1）4Ω；12V （2）6Ω
18.（1）定值电阻R0为20Ω；
（2）电路中电流最小时电压表的示数为20V；
（3）为保证电表的安全，滑动变阻器连入电路的最大电阻是33.3Ω．
19.(1)30 (2)0
(3)电路电流I＝＝＝0.08 安，与电压表并联电阻的阻值RaP＝＝＝10 欧，弹簧的伸长量ΔL＝×10 欧＝2 厘米，由图乙所示图像可知，此时拉力为200 牛。ΔL最小为0厘米，对应拉力F＝0 牛，ΔL最大为6厘米，对应拉力F′＝600牛，故拉力器的量程为0～600 牛。
20. （1）2V (2)2.4V (3)
21. 6V 1V
