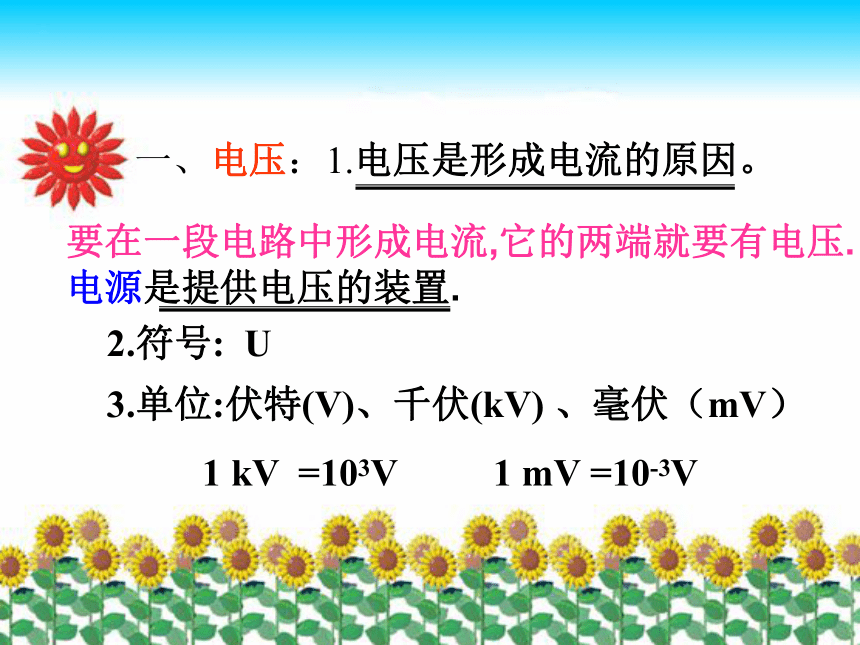

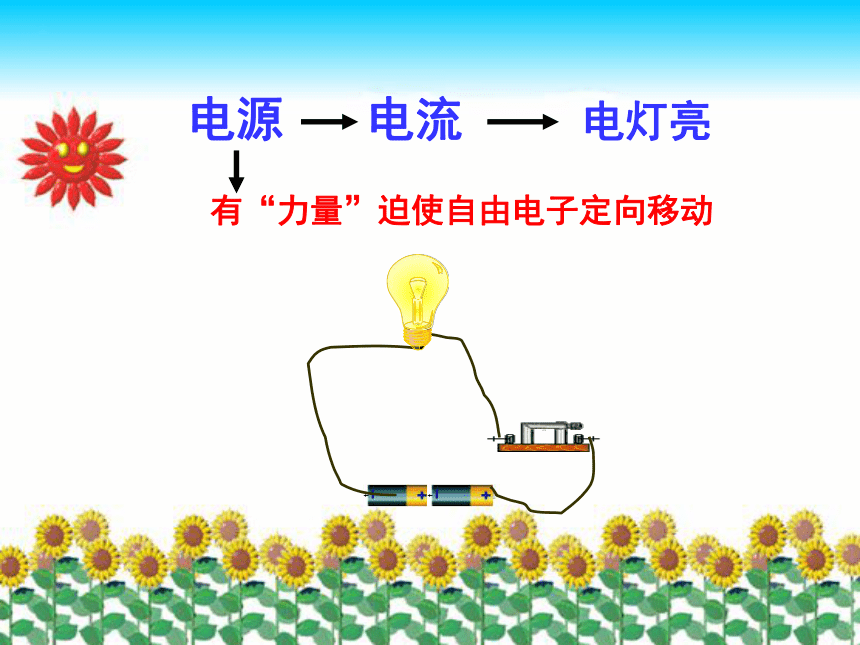

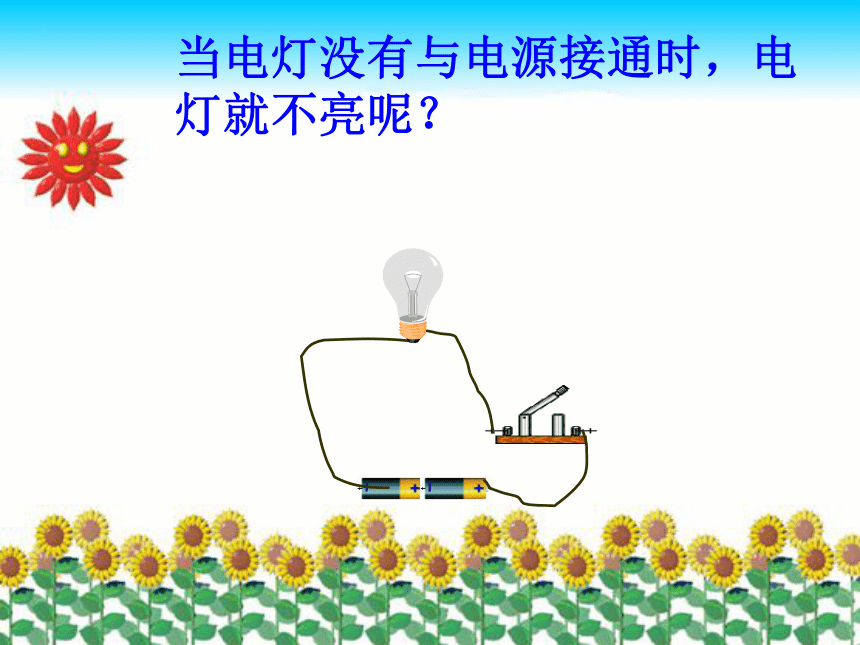

课件21张PPT。电 压当电灯没有与电源接通时，电灯就不亮呢？电源电流电灯亮有“力量”迫使自由电子定向移动要在一段电路中形成电流,它的两端就要有电压. 电源是提供电压的装置.一、电压：1.电压是形成电流的原因。2.符号: U3.单位:伏特(V)、千伏(kV) 、毫伏（mV）
1 kV =103V 1 mV =10-3V

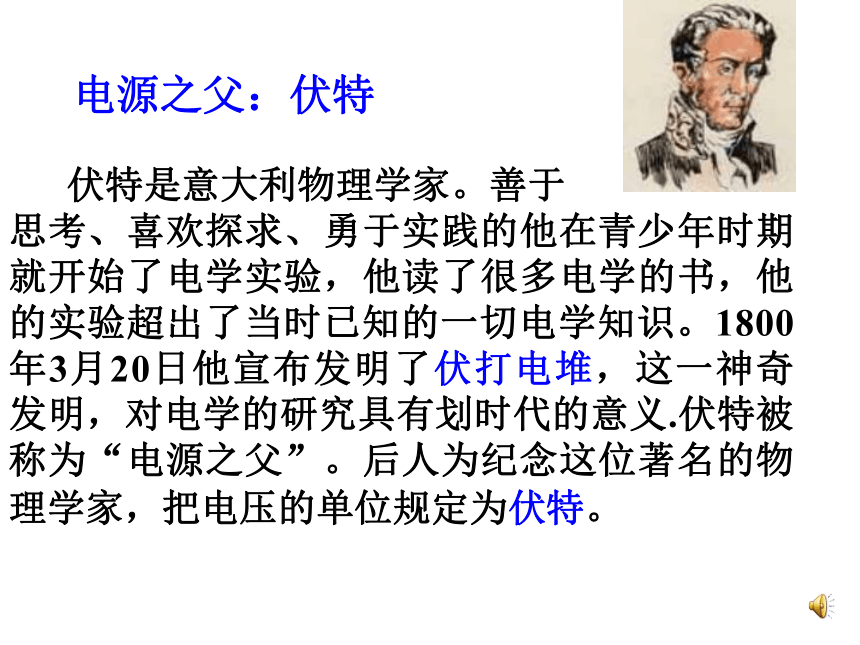

电源之父：伏特 伏特是意大利物理学家。善于
思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。 电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。
人如果不小心踩着
海底的电鳐时，它
放出的电足够将一
个成年人电倒。

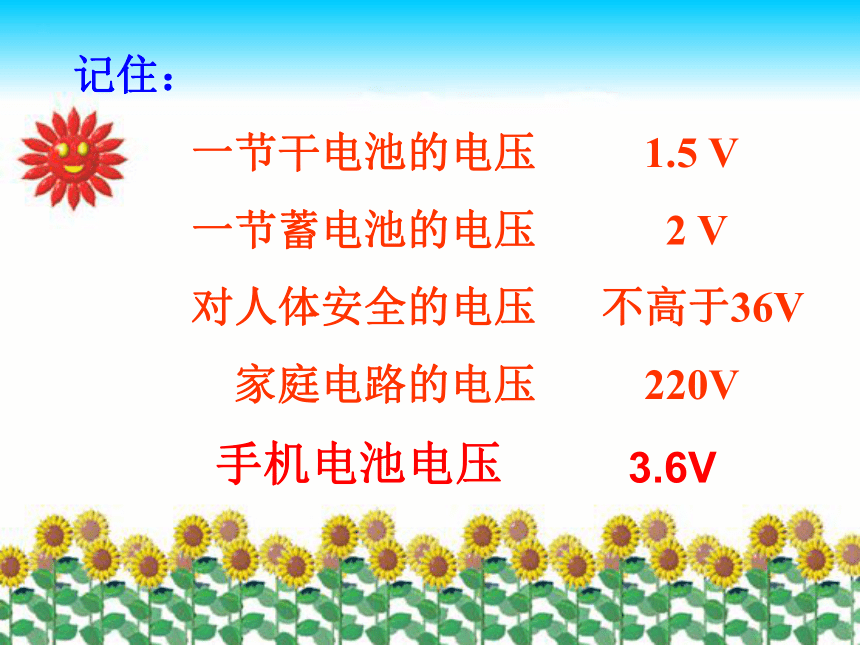

记住：
一节干电池的电压 1.5 V
一节蓄电池的电压 2 V
对人体安全的电压 不高于36V
家庭电路的电压 220V 手机电池电压3.6V身边的电压值产生闪电时的电压：104～109V不看不知道 一看吓一跳！观察电压表
你可以获得哪些信息？
看一看
1、电压表有 个接线柱。
2、刻度盘上有 排数字。　　　选标有“－”和“１５”的接线柱：量程为 ，分度值为 。 　　　选标有“－”和“３”的接线柱：量程
为________分度值为 。想一想 阅读课本后回答。
3、三个接线柱是否都要接入电路？
4、读数时应该读哪一排数字？三二０～３Ｖ０.１Ｖ０～１５Ｖ０.５Ｖ使用电压表要做到“一不二要三看清” 一 不：不能超过电压表的量程；
二 要：电压表要并联在被测电路两端；
电流要从“+”接线柱流入,从 “-”
接线柱流出；
三看清：看清所用的量程；
看清分度值；
看清指针所指的位置。 使被测电压不超出电压表量程：
在已知电压大小的情况下，直
接选择合适的量程；若不能判
断，则先用大量程“试触”，然
后再选择合适的量程。 小小窍门二.电压的测量——电压表电压表、电流表在使用上有哪些相同点和不同点？测量电路两端的电压测量电路中的电流
并联在被测电路的两端串联在被测电路中在同一电路中串联位置变了，效果也变了。在同一电路中，并联位置变了，效果也变了0.6安或3安3伏或15 伏0.02安或0.1安0.1伏或0.5伏能够直接连接在电源两极上绝对不允许不经过用电器直接连到电源两极上使用前要调指针在零刻度，弄清分度值和量程。使用时都要使电流从正接线柱流进负接线柱流出，都要选择合适量程，都要等指针稳定时再读数值，不能估计出电流（压）值时可用试接触法判断是否超过量程。４电压表与电流表的比较试试看：自制水果电池爱心提示安全用电生命可贵请不要乱扔电池
