第十九章 第2节 家庭电路中电流过大的原因2021-2022学年人教版物理九年级（含答案）

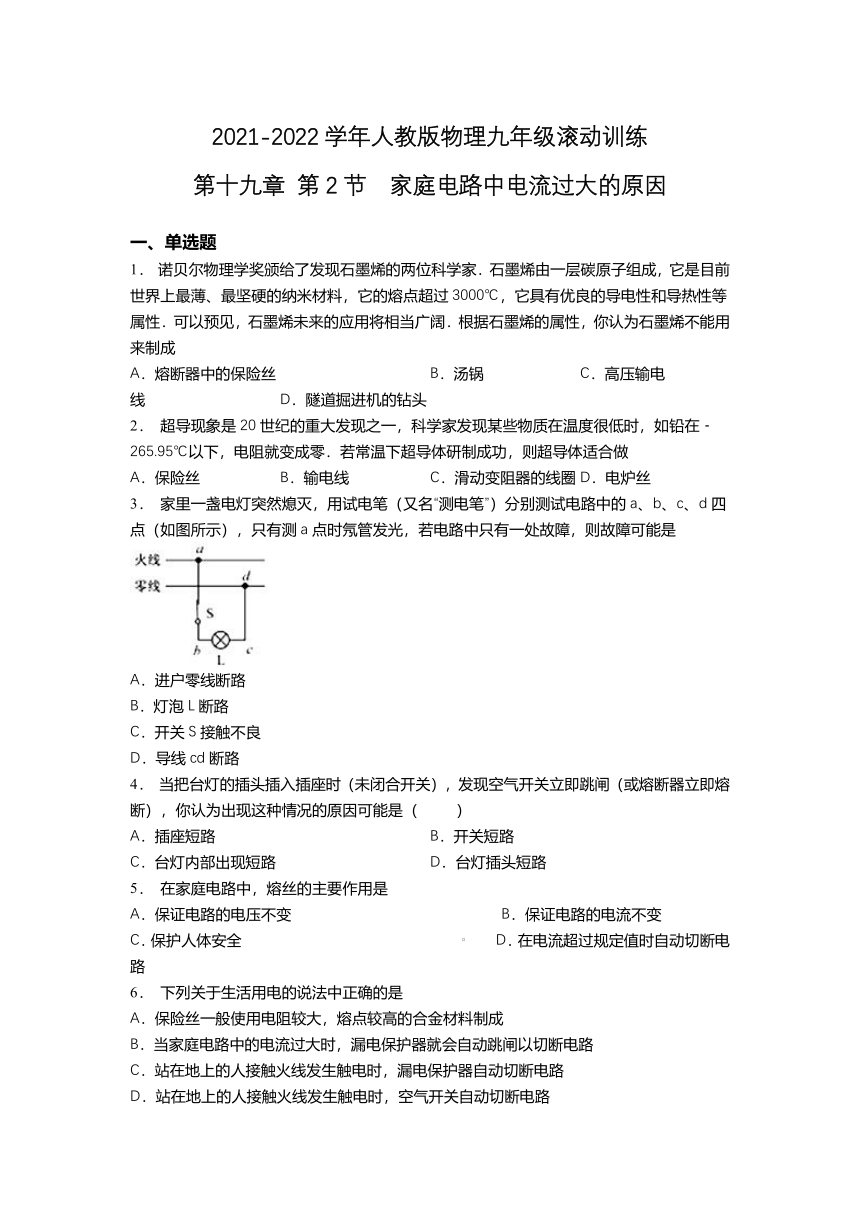

2021-2022学年人教版物理九年级滚动训练
第十九章 第2节 家庭电路中电流过大的原因
一、单选题
1． 诺贝尔物理学奖颁给了发现石墨烯的两位科学家．石墨烯由一层碳原子组成，它是目前世界上最薄、最坚硬的纳米材料，它的熔点超过3000℃，它具有优良的导电性和导热性等属性．可以预见，石墨烯未来的应用将相当广阔．根据石墨烯的属性，你认为石墨烯不能用来制成
A．熔断器中的保险丝 B．汤锅 C．高压输电线 D．隧道掘进机的钻头
2． 超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做
A．保险丝 B．输电线 C．滑动变阻器的线圈 D．电炉丝
3． 家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是
A．进户零线断路
B．灯泡L断路
C．开关S接触不良
D．导线cd断路
4． 当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（ ）
A．插座短路 B．开关短路
C．台灯内部出现短路 D．台灯插头短路
5． 在家庭电路中，熔丝的主要作用是
A．保证电路的电压不变 B．保证电路的电流不变
C．保护人体安全 D．在电流超过规定值时自动切断电路
6． 下列关于生活用电的说法中正确的是
A．保险丝一般使用电阻较大，熔点较高的合金材料制成
B．当家庭电路中的电流过大时，漏电保护器就会自动跳闸以切断电路
C．站在地上的人接触火线发生触电时，漏电保护器自动切断电路
D．站在地上的人接触火线发生触电时，空气开关自动切断电路

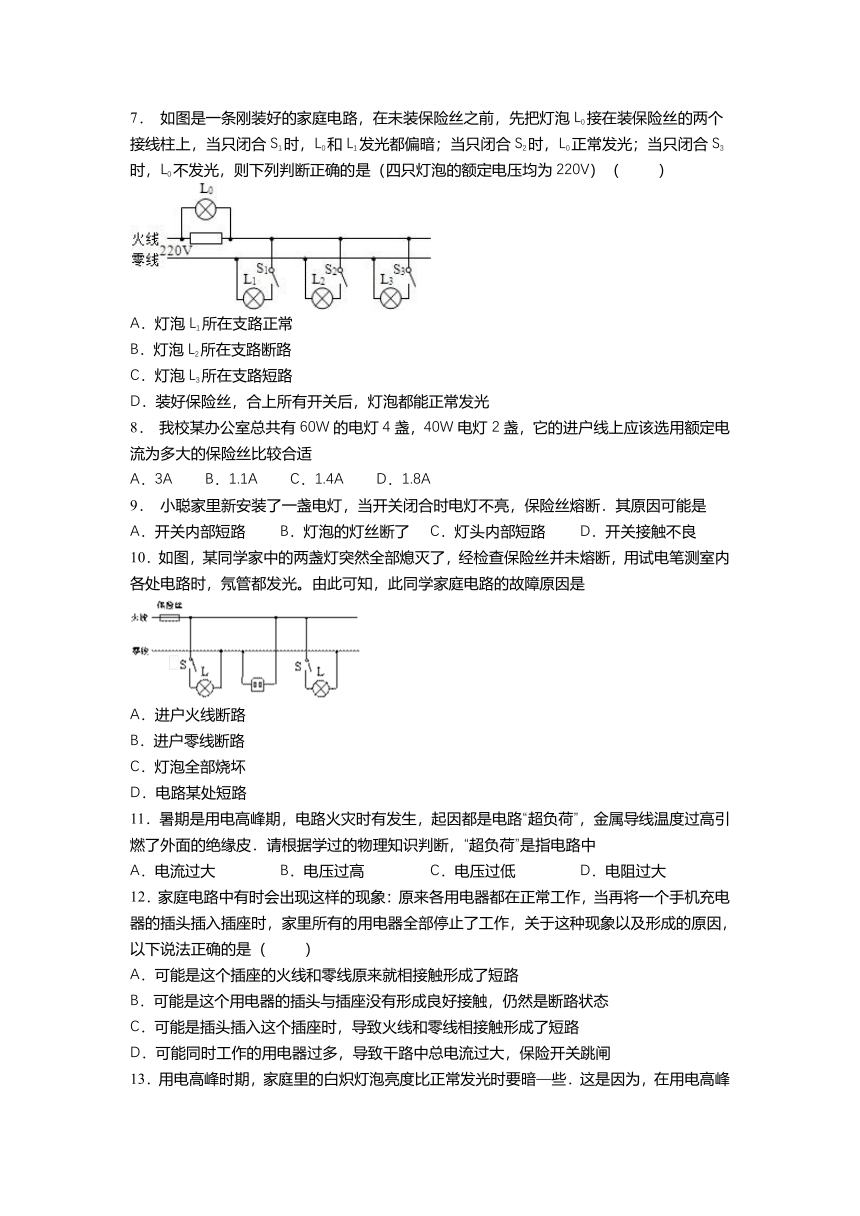

7． 如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A．灯泡L1所在支路正常
B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光
8． 我校某办公室总共有60W的电灯4盏，40W电灯2盏，它的进户线上应该选用额定电流为多大的保险丝比较合适
A．3A B．1.1A C．1.4A D．1.8A
9． 小聪家里新安装了一盏电灯，当开关闭合时电灯不亮，保险丝熔断．其原因可能是
A．开关内部短路 B．灯泡的灯丝断了 C．灯头内部短路 D．开关接触不良
10．如图，某同学家中的两盏灯突然全部熄灭了，经检查保险丝并未熔断，用试电笔测室内各处电路时，氖管都发光。由此可知，此同学家庭电路的故障原因是
A．进户火线断路
B．进户零线断路
C．灯泡全部烧坏
D．电路某处短路
11．暑期是用电高峰期，电路火灾时有发生，起因都是电路“超负荷”，金属导线温度过高引燃了外面的绝缘皮．请根据学过的物理知识判断，“超负荷”是指电路中
A．电流过大 B．电压过高 C．电压过低 D．电阻过大
12．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（ ）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
13．用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时（ ）
A．并联用电器增多，电路的总电阻增大
B．并联用电器增多，电路的总电流减小
C．并联用电器增多，家用电器的实际功率减小
D．并联用电器增多，家用电器的额定功率减小
14．家庭电路中电流过大的原因，除发生短路的因素外，另一个因素是
A．用电器消耗的电能过多 B．用电器的总功率过大
C．用电器工作时间过长 D．用电器的总电阻过大
15．关于空气开关与漏电保护器的说法正确的是
A．空气开关只在电路短路时切断电路
B．漏电保护器只在功率过大时切断电路
C．站在地上的人接触火线发生触电时，空气开关自动切断电路
D．站在地上的人接触火线发生触电时，漏电保护器自动切断电路
二、填空题
16．熔丝的材料应满足的条件是电阻率大，熔点________．熔丝应________联在电路中．
17．王凡把新安装好的即热式电热水器接入家庭电路中时，家里的用电器突然同时停止了工作．他用试电笔检测，发现总保险丝断了，引起电路中电流过大的原因可能是发生了短路或________________．如图所示为王凡手拿试电笔检测电路的示意图，其中正确的是________．
18．如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸．
19．家庭电路中电流过大的原因可能有_________________、___________________，为了防止家庭电路中电流过大损坏电线，在家庭电路中安装了__________________．
20．（山东省淄博市2015年初中 学业考试）小莉家刚买了一台空调，安装时空调应该与其它用电器 ______ （选填“串联”或“并联”），空调的金属外壳应该_______．空调正常工作时，小莉把电水壶接入电路，家里的“空气开关”跳闸了，原因可能是发生了短路或 __________ ．
21．闸刀开关应安装在保险盒的________(填“前方”或“后方”)，更换保险丝时，应将闸刀开关________(填“闭合”或“断开”)，再进行操作．
22．在宾馆的客房常常需要插卡用电，如图所示．房卡的作用是相当于一个________接在干路上，房间里的电灯、电视等用电器是________联的．某房客把断开开关的台灯插头插入插座时，房间里其它电灯全部熄灭，保险丝熔断，故障的原因是________．
23．下面是有关生活用电的描述，请将空白处补充完整：
(1)将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的_______ (填“火”、“零”或“地”)线相连，防止发生触电事故．
(2)当家中同时使用的用电器的总功率过大时，电路的总电流就会过_______(填“大”或“小”)，家庭电路中的_______会自动断开，切断电路，起到保护电路的作用．
24．保险丝是用________制作的．它的特点是电阻比较________，熔点比较________．保险丝的作用是当电流过________时，保险丝由于温度升高而熔断，切断电路．
25．某同学所居住的整个楼里突然停电，经查是保险丝熔断了，造成此现象的原因一般有两种情况：________和________．当在家里进卫生间刚打开的灯时，家里所有的灯都熄了，造成此故障的原因是卫生间里的电路发生了________现象．
26．用试电笔可辨别火线和零线，使氖管发光的是_____．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____．
27．在家庭电路中用电器越多，电路中的总电流________（选填“越大”或“越小”），为了避免导线过热而烧坏，在电路中要________（选填“串联”或“并联”）熔丝．
28．如图所示，是小明家的家庭电路，当S1、S2闭合时，灯泡L1和L2是________联的．当两灯泡工作一段时间后，L2突然都不亮了，L1仍然发光，小明马上用测电笔测试图中的C、D、F、H四点，发现四点都不能使氖管发光，那么可判断________段出现断路，若将S1断开，小明用手接触A点，他________（选填“会”或“不会”）触电
29．保险丝的作用是：当电路的电流过大时，能迅速的________电路，从而保护电路；所以保险丝选取电阻________、熔点________的铅锑合金材料．现在新建的楼房都用________代替保险丝了．
30．保险丝是用电阻率________、熔点________的铅锑合金制成的，其作用是在电路中电流________时自动熔断切断电路．
2021-2022学年人教版物理九年级第十九章 第2节 家庭电路中电流过大的原因（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A B C C D C A D C B
题号 11 12 13 14 15
答案 A C C B D
二、填空题
16．低串
17．用电器总功率过大 甲
18．短路
19．用电器总功率过大 用电器短路 保险丝
20．并联 接地 用电器的总功率过大
21．前方 断开
22．开关 并 插头处短路
23．地 大 空气开关
24．铅锑合金大低过大
25．总功率过大，短路，短路
26．火线 ab之间断路
27．越大串联
28．并 EF 会
29．切断 比较大比较低空气开关
30．大； 低； 过大。
