第十九章《生活用电》单元测试卷
一、单选题(共15小题)
1.当电路出现短路时，带来的危害是(　　)
A． 电路中没有电流
B． 灯泡立即被烧坏
C． 电路中的电流很大烧坏电源
D． 电路不在存在
2.家庭电路的用电器总功率过大是指(　　)
A． 电路中用电器增多
B． 电路中消耗的实际总功率大于额定总功率
C． 使用较大功率的用电器
D． 家庭电路中并联的用电器增多
3.如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，图中接线情况正确的是(　　)
A．
B．
C．
D．
4.照明电路的电压和一般情况下的安全电压分别是(　　)
A． 380伏　60伏
B． 220伏　60伏以下
C． 380伏　36伏以下
D． 220伏　36伏以下

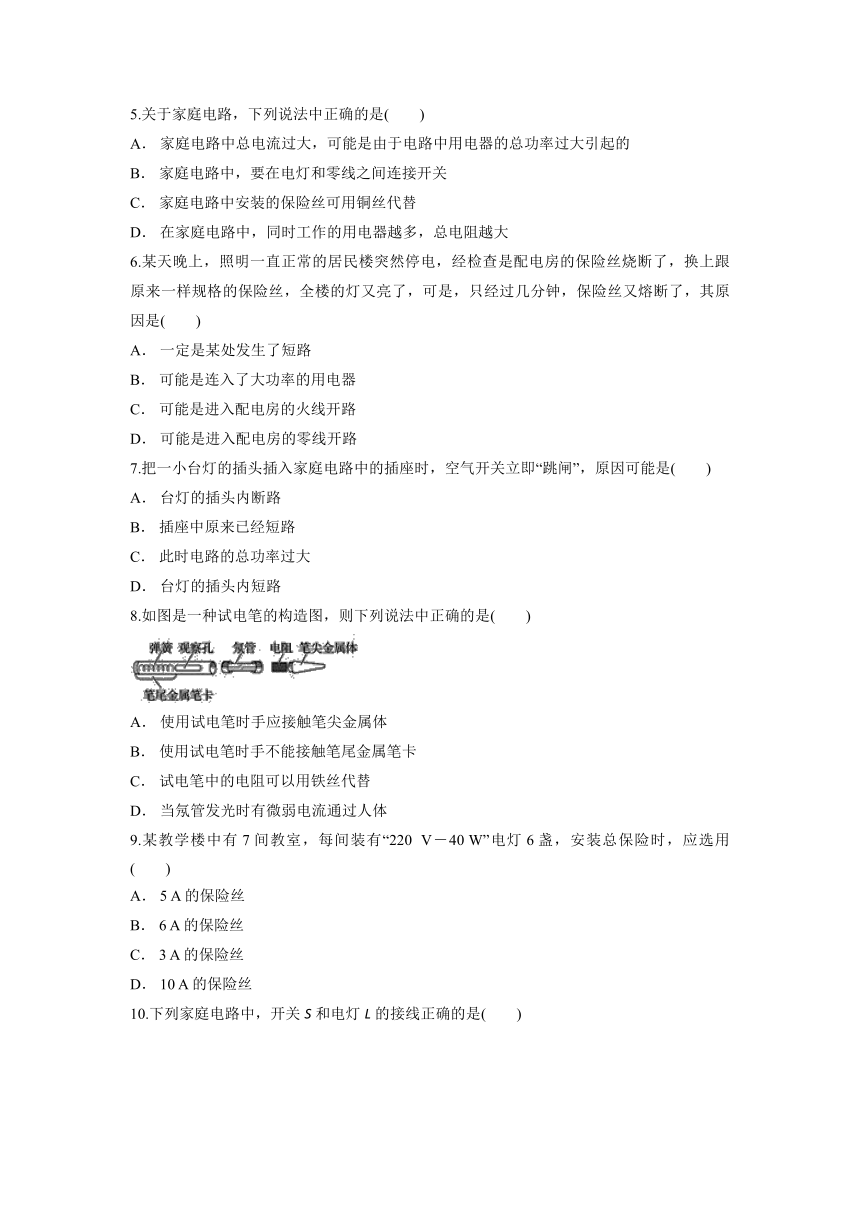

5.关于家庭电路，下列说法中正确的是(　　)
A． 家庭电路中总电流过大，可能是由于电路中用电器的总功率过大引起的
B． 家庭电路中，要在电灯和零线之间连接开关
C． 家庭电路中安装的保险丝可用铜丝代替
D． 在家庭电路中，同时工作的用电器越多，总电阻越大
6.某天晚上，照明一直正常的居民楼突然停电，经检查是配电房的保险丝烧断了，换上跟原来一样规格的保险丝，全楼的灯又亮了，可是，只经过几分钟，保险丝又熔断了，其原因是(　　)
A． 一定是某处发生了短路
B． 可能是连入了大功率的用电器
C． 可能是进入配电房的火线开路
D． 可能是进入配电房的零线开路
7.把一小台灯的插头插入家庭电路中的插座时，空气开关立即“跳闸”，原因可能是(　　)
A． 台灯的插头内断路
B． 插座中原来已经短路
C． 此时电路的总功率过大
D． 台灯的插头内短路
8.如图是一种试电笔的构造图，则下列说法中正确的是(　　)
A． 使用试电笔时手应接触笔尖金属体
B． 使用试电笔时手不能接触笔尾金属笔卡
C． 试电笔中的电阻可以用铁丝代替
D． 当氖管发光时有微弱电流通过人体
9.某教学楼中有7间教室，每间装有“220 V－40 W”电灯6盏，安装总保险时，应选用(　　)
A． 5 A的保险丝
B． 6 A的保险丝
C． 3 A的保险丝
D． 10 A的保险丝

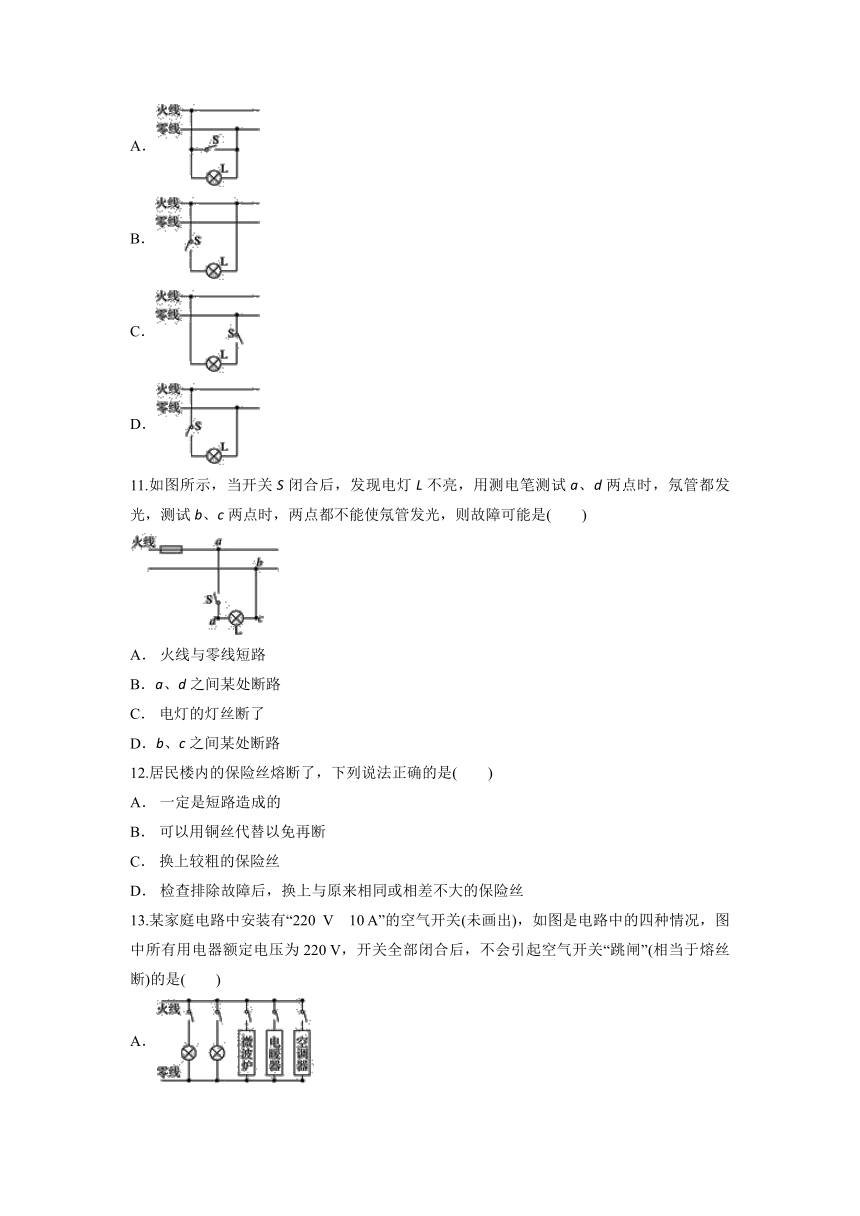

10.下列家庭电路中，开关S和电灯L的接线正确的是(　　)
A．
B．
C．
D．
11.如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试a、d两点时，氖管都发光，测试b、c两点时，两点都不能使氖管发光，则故障可能是(　　)
A． 火线与零线短路
B．a、d之间某处断路
C． 电灯的灯丝断了
D．b、c之间某处断路
12.居民楼内的保险丝熔断了，下列说法正确的是(　　)
A． 一定是短路造成的
B． 可以用铜丝代替以免再断
C． 换上较粗的保险丝
D． 检查排除故障后，换上与原来相同或相差不大的保险丝
13.某家庭电路中安装有“220 V　10 A”的空气开关(未画出)，如图是电路中的四种情况，图中所有用电器额定电压为220 V，开关全部闭合后，不会引起空气开关“跳闸”(相当于熔丝断)的是(　　)
A．
B．
C．
D．
14.在没有断开电路进行电路检修时，如图所示的四种情况中，不会引起触电的是(　　)
A．
B．
C．
D．
15.下列做法中容易发生危险的是(　　)
A．
B．
C．
D．

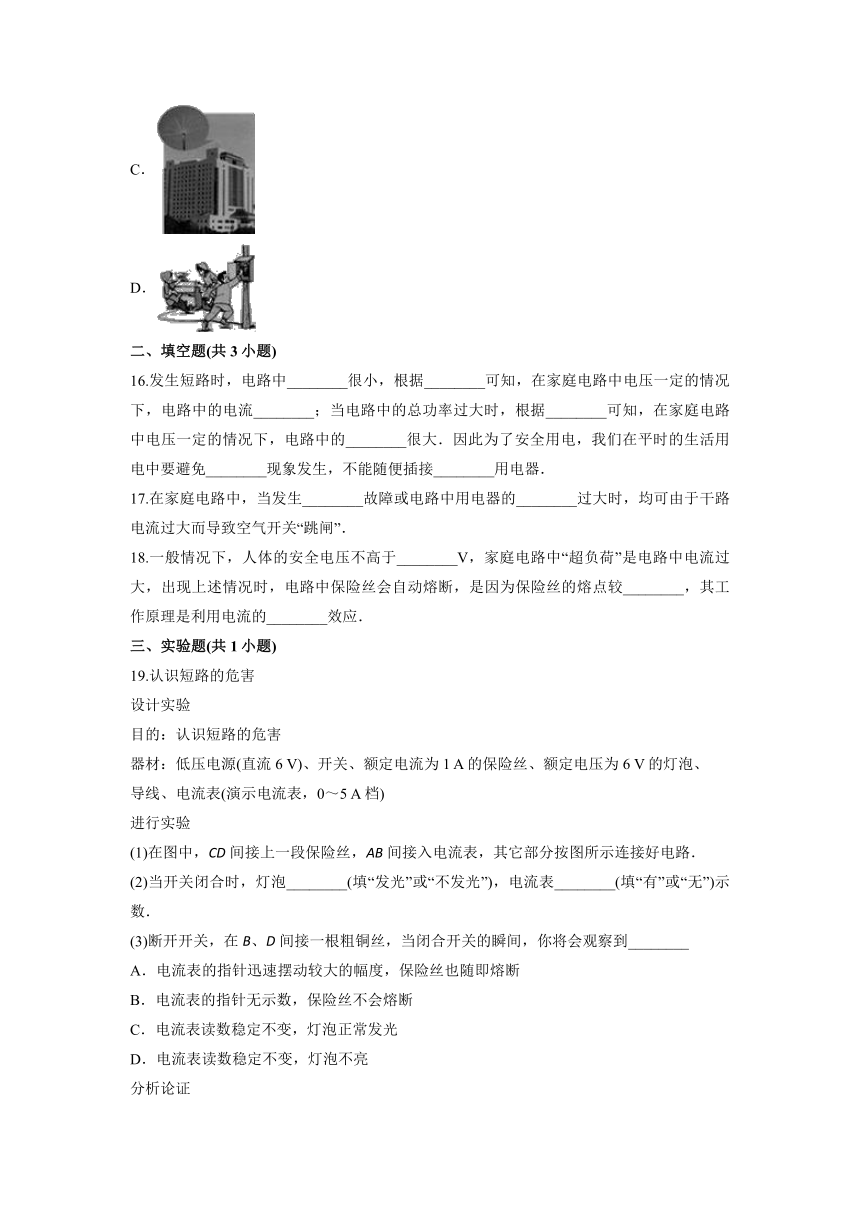

二、填空题(共3小题)
16.发生短路时，电路中________很小，根据________可知，在家庭电路中电压一定的情况下，电路中的电流________；当电路中的总功率过大时，根据________可知，在家庭电路中电压一定的情况下，电路中的________很大．因此为了安全用电，我们在平时的生活用电中要避免________现象发生，不能随便插接________用电器．
17.在家庭电路中，当发生________故障或电路中用电器的________过大时，均可由于干路电流过大而导致空气开关“跳闸”．
18.一般情况下，人体的安全电压不高于________V，家庭电路中“超负荷”是电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较________，其工作原理是利用电流的________效应．
三、实验题(共1小题)
19.认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
四、计算题(共2小题)
20.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
21.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
答案解析
1.【答案】C
【解析】电源短路是指电源两极不经过用电器直接连通的电路，当电源短路时，电路中的电流很大，可能会烧坏电源，而电路中的灯泡没有电流通过，不会烧坏．
2.【答案】B
【解析】用电器工作在额定电压时的功率为额定功率；而用电器实际工作时的功率为实际功率；用电器消耗的电能取决于用电器的实际功率．
因此家庭电路的用电器总功率过大是指电路中消耗的实际总功率大于额定总功率．
3.【答案】C
【解析】插座是三孔插座，上面的一孔接入黄绿色地线，左孔接入蓝色零线，右孔接入红色火线．
4.【答案】D
【解析】我国照明电路的电压是220 V，经验表明，对人体的安全电压是不高于36 V，故只有选项D的数据是正确的．
5.【答案】A
【解析】A、家庭电流中电流过大总共有2个原因：短路和总功率过大．当用电器总功率过大时，根据公式P＝UI，家庭电路电压U＝220 V一定，所以用电功率P越大，电流I就会非常大．当导线短路时，电流直接通过导线，由于导线电阻很小，导致电流过大，故A正确．
B、家庭电路中，要在电灯和火线之间连接开关，所以B错误；
C、家庭电路中安装的保险丝不能用铜丝代替，防止电流过大时，烧坏用电器，故C选项错误；
D、在家庭电路中，同时工作的用电器越多，总电阻越小，故D错误．
6.【答案】B
【解析】换上新的同规格保险丝后，几分钟熔断，说明电路中不是发生了短路，而是接入了大功率用电器，总功率过大而使电流过大．
7.【答案】D
【解析】A、台灯插头内有断路，台灯不亮，不会使其它的灯熄灭，故A错；
B、插座中有短路现象，室内的灯不会亮，故B错；
C、台灯的功率为8 W，不会使保险丝熔断，故C错；
D、台灯插头内短路，当插头插入插座时会使整个电路发生短路，使电路中电流过大，烧断保险丝或跳闸，使室内电灯就全部熄灭，故D正确．
8.【答案】D
【解析】AB、手不要接触试电笔前端的金属体，必须接触试电笔末端的金属体，使电源和大地之间形成通路，故AB错误；
CD、在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220 V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，故C错误，D正确．
9.【答案】D
【解析】一盏电灯的电流是：I＝＝≈0.18 A；
总共是42盏灯，故总电流是：I＝0.18 A×42≈7.64 A；所以分析四选项可知，D选项符合题意．
10.【答案】D
【解析】A、开关与灯泡并联，闭合开关后会造成电源短路，故A错误；
B、开关与灯泡都串联在了火线上，无法形成电流回路，故B错误；
C、开关接在了灯泡与零线之间，断开开关时，灯泡处仍带电，这样不安全，故C错误；
D、开关与灯泡串联，且开关要接在火线与灯泡之间，故D正确．
11.【答案】C
【解析】如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在a、d两处时，氖管都发光，说明a、d都与火线连通；测b、c两点时，氛管都不发光，说明b、c处不与火线连通，则故障可能是c、d之间发生了断路，故选项C符合题意．
12.【答案】D
【解析】A、保险丝熔断的原因有两个：一是发生了短路，另一个是用电器总功率过大；因此A选项错误；
BCD、保险丝应由电阻大、熔点低的材料制成，并且选择保险丝时，如果选择太细的保险丝，相同条件下，保险丝越细，电阻越大，产生的电热越多，很快达到细保险丝的熔点，电路将无法正常工作；如果选择太粗的保险丝，在电路中电流过大时，相同条件下保险丝越粗，电阻越小，产生的热量越小，不能达到粗保险丝的熔点，不能熔断，不能起到保险的作用；而铁丝的电阻率小、熔点高，用铁丝代替保险丝，不能在电流过大时，自动切断电路，故BC错、D正确．
13.【答案】D
【解析】A、如图的电路中有大功率用电器，且用电器较多，开关闭合容易造成总功率过大，引起空气开关“跳闸”，不合题意；
B、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，不合题意；
C、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，不合题意；
D、图中闭合开关后，其中一只灯泡被短路，但另一只灯泡仍能工作，电源不会短路，不会引起空气开关“跳闸”，符合题意.
14.【答案】A
【解析】由图可知：B、C、D均可能会有电流通过人体，因为不停电，火线和零线间总可能会有用电器在工作．而对于A来就说，虽人的一只手触及火线，但这时不构成回路，故这时是不会触电．
15.【答案】B
【解析】A、正确使用测电笔的方法，笔尖接触检测的导线，笔尾接触手，才能检测导线是零线还是火线．不会发生危险；
B、高压线下钓鱼，鱼线很容易接触到高压线，会发生触电．容易发生危险；
C、当带电云层靠近建筑物时，避雷针上产生的感应电荷会通过针尖放电，逐渐中和云中的电荷，使建筑物免遭雷击．不会发生危险；
D、发现有人触电后首先切断电源，把触电者拉离电源，因人体是导体，可避免救助者间接触电事故．不会发生危险．
16.【答案】电阻　I＝　很大　I＝　电流　短路　大功率
17.【答案】短路　 总功率
【解析】在家庭电路中，因电流过大导致保险丝熔断或导致空气开关“跳闸”的原因有：
(1)电路中发生短路故障；(2)电路中用电器的总功率过大，造成干路电流过大．
18.【答案】36　低　热
【解析】一般情况下，对于人体的安全电压是不高于36 V；
保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用，因此保险丝的熔点较低．根据公式Q＝I2Rt可以知道，当电路中的电流I过大时，保险丝中产生的热量会增多，达到保险丝的熔点，它就会自动切断电路，起到保险作用．
19.【答案】(2)发光　 有　(3)A　 很大　相同　正　热
【解析】解：进行实验
(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．
(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；
分析论证
当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．
故答案为：
20.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，
灯泡的实际功率为P实＝＝＝95.5 W，
因为P实＜P额
所以灯泡亮度将变暗．
(2)通过输电线的电流为I＝＝＝40 A，
由于输电线与用户是串联，所以电流相等，
输电线两端的电压为U线＝220 V－215 V＝5 V，
输电线的电阻为R线＝＝＝0.125 Ω，
输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.
答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．
(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．
21.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：
I1＝＝≈4.55 A；
(2)电能表允许家用电器同时工作的最大功率
P＝UI＝220 V×10 A＝2 200 W，
因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，
所有，明明家的电路允许安装这样一台空调．
答：(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
【解析】(1)根据P＝UI求出空调使用时通过的电流；
(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．
