第十五章《电流和电路》单元测试卷 2021—2022学年人教版物理九年级上学期（含解析）

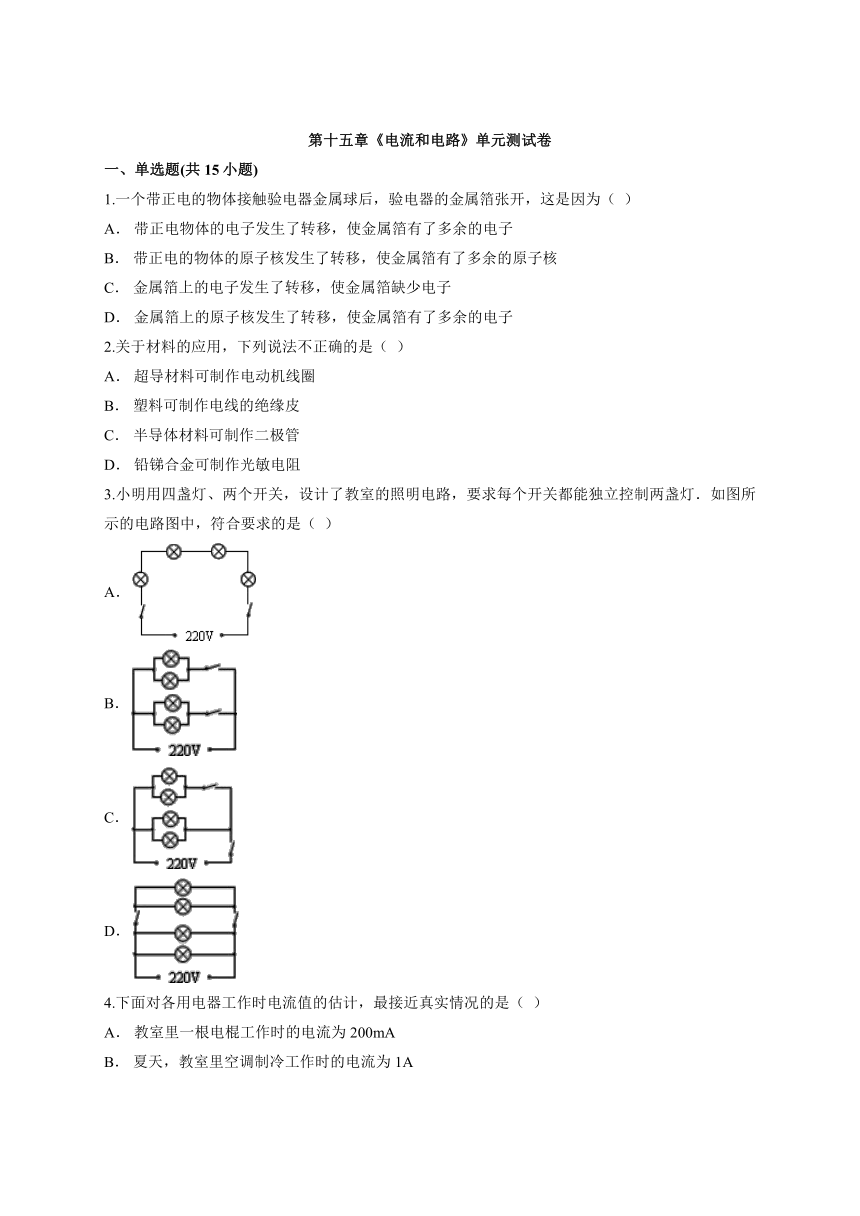

第十五章《电流和电路》单元测试卷
一、单选题(共15小题)
1.一个带正电的物体接触验电器金属球后，验电器的金属箔张开，这是因为（ ）
A． 带正电物体的电子发生了转移，使金属箔有了多余的电子
B． 带正电的物体的原子核发生了转移，使金属箔有了多余的原子核
C． 金属箔上的电子发生了转移，使金属箔缺少电子
D． 金属箔上的原子核发生了转移，使金属箔有了多余的电子
2.关于材料的应用，下列说法不正确的是（ ）
A． 超导材料可制作电动机线圈
B． 塑料可制作电线的绝缘皮
C． 半导体材料可制作二极管
D． 铅锑合金可制作光敏电阻
3.小明用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯．如图所示的电路图中，符合要求的是（ ）
A．
B．
C．
D．
4.下面对各用电器工作时电流值的估计，最接近真实情况的是（ ）
A． 教室里一根电棍工作时的电流为200mA
B． 夏天，教室里空调制冷工作时的电流为1A
C． 电子手表正常工作时的电流为l0mA
D． 一台电风扇正常工作时的电流为1.5A

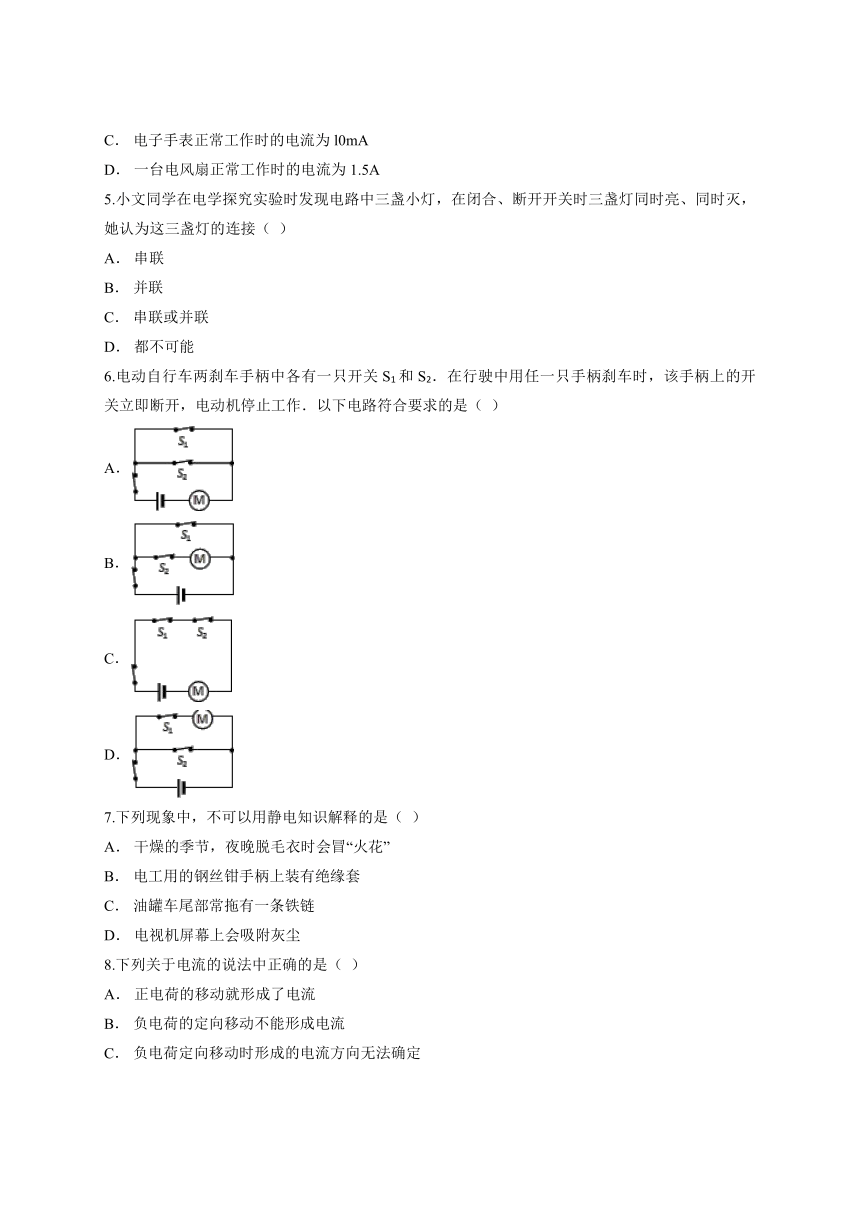

5.小文同学在电学探究实验时发现电路中三盏小灯，在闭合、断开开关时三盏灯同时亮、同时灭，她认为这三盏灯的连接（ ）
A． 串联
B． 并联
C． 串联或并联
D． 都不可能
6.电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．以下电路符合要求的是（ ）
A．
B．
C．
D．
7.下列现象中，不可以用静电知识解释的是（ ）
A． 干燥的季节，夜晚脱毛衣时会冒“火花”
B． 电工用的钢丝钳手柄上装有绝缘套
C． 油罐车尾部常拖有一条铁链
D． 电视机屏幕上会吸附灰尘
8.下列关于电流的说法中正确的是（ ）
A． 正电荷的移动就形成了电流
B． 负电荷的定向移动不能形成电流
C． 负电荷定向移动时形成的电流方向无法确定
D． 只要电荷发生了定向移动就形成了电流

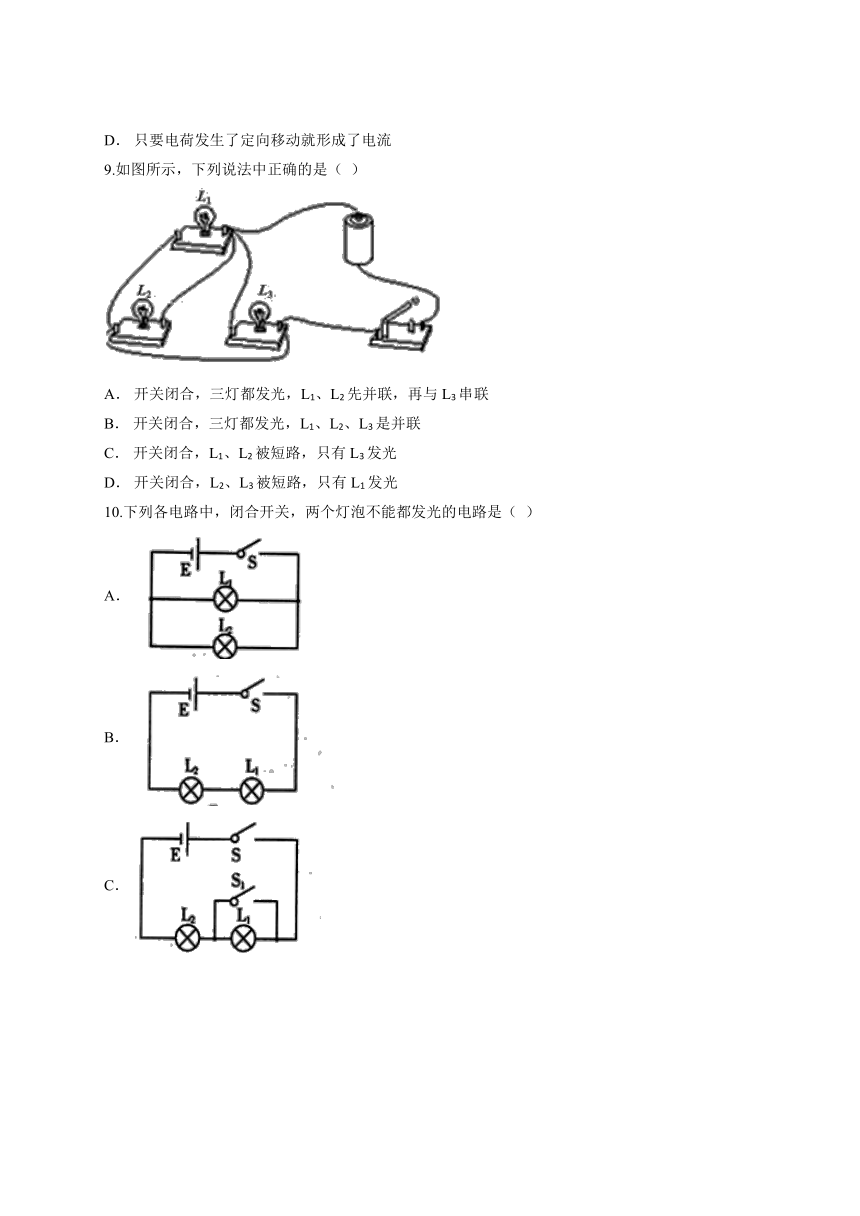

9.如图所示，下列说法中正确的是（ ）
A． 开关闭合，三灯都发光，L1、L2先并联，再与L3串联
B． 开关闭合，三灯都发光，L1、L2、L3是并联
C． 开关闭合，L1、L2被短路，只有L3发光
D． 开关闭合，L2、L3被短路，只有L1发光
10.下列各电路中，闭合开关，两个灯泡不能都发光的电路是（ ）
A．
B．
C．
D．

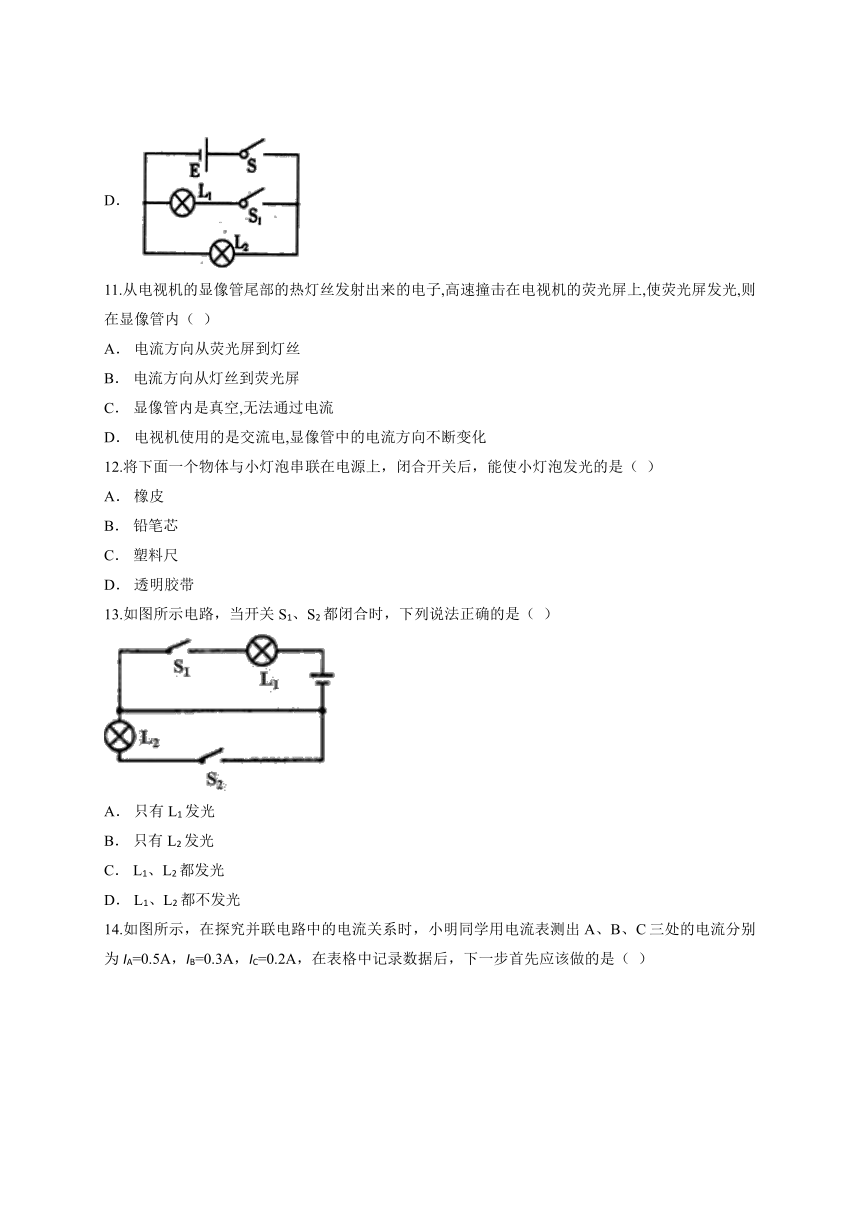

11.从电视机的显像管尾部的热灯丝发射出来的电子,高速撞击在电视机的荧光屏上,使荧光屏发光,则在显像管内（ ）
A． 电流方向从荧光屏到灯丝
B． 电流方向从灯丝到荧光屏
C． 显像管内是真空,无法通过电流
D． 电视机使用的是交流电,显像管中的电流方向不断变化
12.将下面一个物体与小灯泡串联在电源上，闭合开关后，能使小灯泡发光的是（ ）
A． 橡皮
B． 铅笔芯
C． 塑料尺
D． 透明胶带
13.如图所示电路，当开关S1、S2都闭合时，下列说法正确的是（ ）
A． 只有L1发光
B． 只有L2发光
C． L1、L2都发光
D． L1、L2都不发光

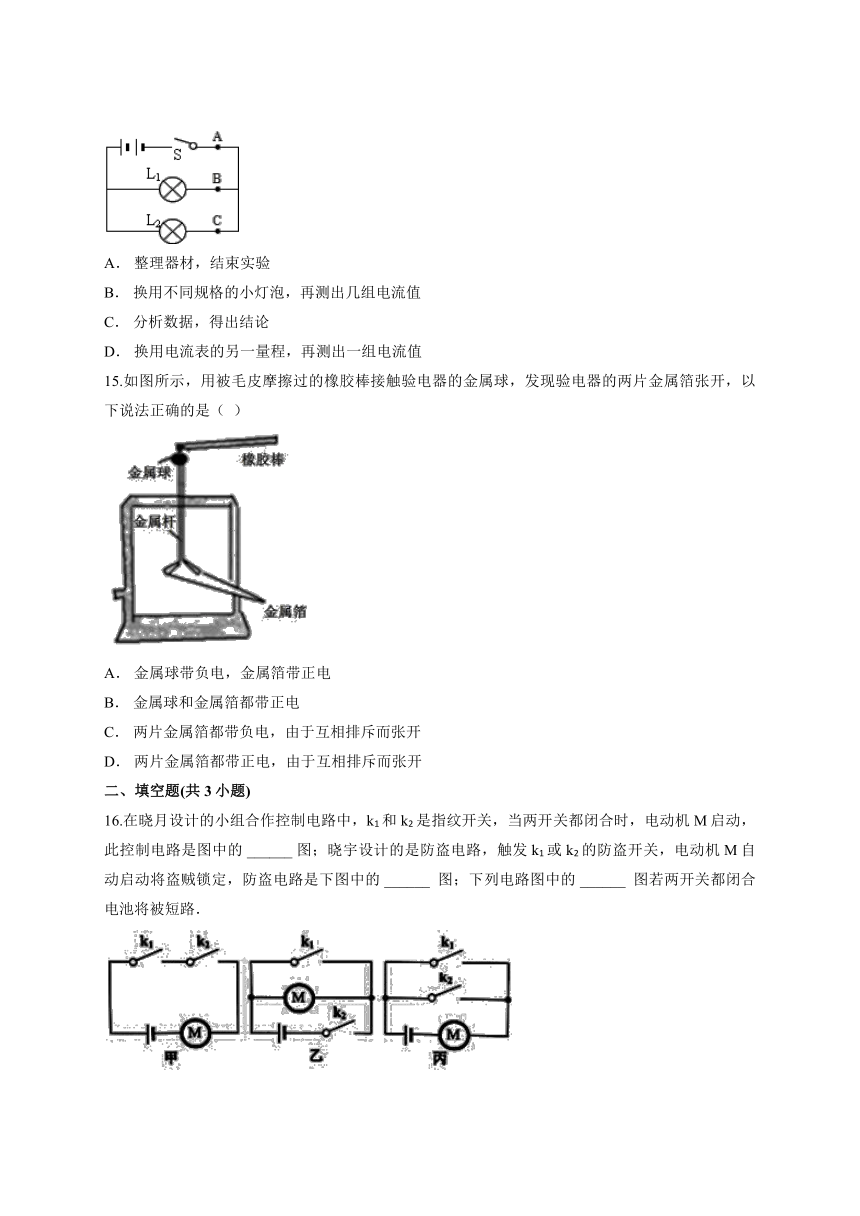

14.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A，IB=0.3A，IC=0.2A，在表格中记录数据后，下一步首先应该做的是（ ）
A． 整理器材，结束实验
B． 换用不同规格的小灯泡，再测出几组电流值
C． 分析数据，得出结论
D． 换用电流表的另一量程，再测出一组电流值
15.如图所示，用被毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器的两片金属箔张开，以下说法正确的是（ ）
A． 金属球带负电，金属箔带正电
B． 金属球和金属箔都带正电
C． 两片金属箔都带负电，由于互相排斥而张开
D． 两片金属箔都带正电，由于互相排斥而张开
二、填空题(共3小题)
16.在晓月设计的小组合作控制电路中，k1和k2是指纹开关，当两开关都闭合时，电动机M启动，此控制电路是图中的 ______ 图；晓宇设计的是防盗电路，触发k1或k2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是下图中的 ______ 图；下列电路图中的 ______ 图若两开关都闭合电池将被短路．
17.1911年，卢瑟福基于α射线轰击金箔的实验，提出了他的原子核式结构模型：原子中间有一个带 ______ 电的核，它只占有 ______ 的体积，却集中了原子的 ______ 全部质量，带 ______ 电的电子在核外绕核高速旋转．
18.轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图所示．
（1）请具体说明保护电阻R0的作用 ______ ．
（2）指出该电路的一处不足 ______
三、实验题(共3小题)
19.“探究串联电路中各点的电流有什么关系”时，小明设计实验如下图．把两个灯泡L1、L2串联起来接到如图所示电路中，分别把图中A、B、C各点断开，把 ______ 接入，测量流过的电流，看看它们之间有什么关系．
换上另外两个小灯泡，再次测量三点的 ______ ，看看是否还有同样的关系．
下表是两次测量的记录数据．
分析和论证：
（1）在拆接电路时，开关S必须处于 ______ 状态．
（2）结论：串联电路中各处 ______ 相等．
20.下面是王英同学某实验中的三个电路图，请仔细观察后回答：
（1）该实验探究的问题是： ______ .
（2）王英同学用电流表测出三处的电流分别为I=0.4A、I1=0.2A、I2=0.2A，在表格中记录数据后，下一步应该做的是 ______ （填字母）．
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
（3）你的结论是： ______ ．
21.为探究并联电路中电流的关系，某同学按如图所示连接电路；把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入表中；为了防止个别偶然因素的影响，我们可以采用以下两种方法之一，重复上面实验步骤．
方法一：改变电源电压
方法二：更换其中一条支路中的电阻（阻值不同）
（1）在拆接电路时，开关必须 ______ ；
（2）下面设计的表格中存在的不足之处是： ______ ；
（3）表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论：并联电路干路中的电流等于______ ．
答案解析
1.【答案】C
【解析】当带正电的物体靠近验电器的金属球时，验电器的金属箔片张开角度，这是由于异种电荷相互吸引，带正电的物体上面的正电荷吸引验电器上的负电荷（自由电子），金属箔片上的电子跑到了带正电的物体上，由于验电器的金属箔片少了带负电的电子而带正电，所以金属箔张开．
2.【答案】D
【解析】A、电动机是根据电流的磁效应工作的．超导材料在低于临界温度时电阻R=0，用超导材料制作电动机线圈，线圈不产生热量，电动机能正常工作，所以A正确；
B、塑料是聚乙烯塑料，聚乙烯塑材料属于绝缘体，所以B正确；
C、利用半导体制作成光敏电阻、热敏电阻以及二极管三极管等，所以C正确；
D、铅锑合金电阻率大，熔点低，用来制作保险丝，所以D错误．
3.【答案】B
【解析】由题意可知，教室的照明电路额定电压均为220V，则四盏灯全部正常发光，则它们之间的连接方式只能是并联；
每个开关都能独立控制两盏灯，则开关在控制的两盏灯的干路上．
A、四盏灯串联，故A错误；
B、四盏灯并联，每个开关都能独立控制两盏灯，故B正确；
C、四盏灯并联，一个开关为总开关，控制四盏灯，故C错误；
D、四盏灯并联，两个开关同时控制其中两个灯泡，另两个灯泡没有开关控制，故D错误．
4.【答案】A
【解析】空调的制冷电流大约是10A左右，B错误；电子手表工作的电流大约为3mA左右，C错误；电风扇的电流大约是0.2A左右，D错误.所以正确答案为A.
5.【答案】C
【解析】电路中的三盏小灯，在闭合、断开开关时三盏灯同时亮、同时灭，有两种可能：一是电路串联，开关控制整个电路，各小灯之间互相影响；二是电路并联，开关在干路中，同样可以控制三只小灯．故这三盏灯的连接串联、并联均有可能．
6.【答案】C
【解析】任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响，不能独立工作即为串联．所以C选项正确.
7.【答案】B
【解析】A、干燥的季节，夜晚脱毛衣时会冒“火花”，是由于化纤布料的衣服由于摩擦起电，不符合题意．
B、橡胶套是绝缘体，所以在电工工作时可以防止触电危险，符合题意．
C、油罐车尾部有一条拖到地面上的铁链，是因为油罐与车之间摩擦会有静电，这样有危险，所以需要用铁链将静电导向大地．
D、电视机屏幕上经常吸附有很多灰尘，是因为电视机表面有静电而能吸引灰尘，不符合题意．
8.【答案】D
【解析】（1）电荷的定向移动形成电流，可以是正电荷，也可以是负电荷；也可以是正、负电荷同时向相反方向移动，故AB均不正确，D正确；
（2）负电荷定向移动的方向与电流的方向相反，故C也不正确．
9.【答案】B
【解析】由电路图可知，当开关闭合后，电路有三条路径，一条是经过灯泡L1，一条是经过灯泡L2，还有一条是经过灯泡L3，回到电源负极，三只灯泡工作时互不影响，是并联；故选项B正确，选项ACD错误．
10.【答案】C
【解析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，C选项中，当开关S1闭合后，等L1被短路，没有电流通过，所以灯L1不发光，L2正常发光.其余选项开关闭合后，两灯均能同时正常发光.
11.【答案】A
【解析】AB.电流是电荷的定向移动形成的，电流的方向规定为正电荷定向移动的方向，本题中发生定向移动的是带负电的电子，所以电流的方向与电子定向移动的方向相反，也就是从荧光屏到灯丝，故A选项正确，B选项错误．
C.只要电荷发生定向移动就可以形成电流，故C错误．
D.显像管中电子自始至终是从灯丝射向荧光屏的所以电流方向也是确定的，故D错误．
12.【答案】B
【解析】只有将导体接入电路中，才能使小灯泡发光．四个选项中，只有铅笔芯是导体，其他的三个都是绝缘体．
13.【答案】A
【解析】开关S2无论闭合或断开，它和L2都被导线短路，故灯L2中没有电流，不会发光；
当S1闭合时，此时电路为只有L1一个用电器的基本电路，即L1发光；因此当开关S1、S2都闭合时，只有L1发光．
14.【答案】B
【解析】一次实验的结果带有一定的偶然性，所以应改变实验条件，即换用不同规格的灯泡使电路中的电流发生变化，再进行几次测量，才能得出可靠的结论．而改变电流表的量程则无助于实验结论的得出．故ACD选项不可行，B选项可行．
15.【答案】C
【解析】用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开．
16.【答案】甲；丙；乙．
【解析】k1、k2都闭合时，电动机M才能启动，由此说明两开关串联后控制电动机，所以控制电路是甲图；
触发k1或k2，电动机都能工作将盗贼锁定，所以两开关应并联，所以防盗电路是丙图；
两开关都闭合造成电源短路的是乙图，因为两开关都闭合时，电源两极被导线直接相连了．
17.【答案】正；很小；几乎；负．
【解析】大多数α粒子能穿过金箔且不改变原来的前进方向，说明原子核相对很小，原子核外有较大的空间，但有一小部分改变了原来的方向，说明原子核带正电荷，因为同种电荷相互排斥．
在α粒子从原子核附近通过时，造成α粒子改变了原来的方向，还有极少数的α粒子被反弹回来，说明原子核的质量很大．
由于整个原子不显电性，原子核带正电，则核外电子带负电，并且原子核所带的正电数与核外电子所带的负电数相等．
18.【答案】（1）开门时保护指示灯；关门时保护电源；（2）不能确定哪个门未关好．
【解析】（1）当四个开关全闭合时，灯L被短路，故R0可防止电源被短路；当有门未关上时，灯发光，电阻可以防止灯泡中电流过大；
（2）本灯中四开关串联，只有全部闭合时才使灯熄灭，无法知道是哪个门未关好．
19.【答案】电流表；电流大小；（1）断开；（2）电流．
【解析】（1）研究电流的关系，就是将电流表串联在电路里，记录各点的电流大小，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样得出的规律才有说服力；
（2）电学实验，在连接电路时，为保护电路，开关必须断开，连接完成检查无误后，再闭合开关；
（3）由数据可以看出，两次测量中，A、B、C三点的电流始终相等，因此得出的结论是串联电路中各处电流相等．
20.【答案】（1）并联电路中，干路电流与各支路电流的关系；（2）C；（3）并联电路中，干路电流等于各支路电流之和．
【解析】（1）由电路图可知，两灯泡并联，电流表分别测出了两灯泡所在支路电流及干路电流，此实验可以探究并联电路干路电流与支路电流的关系．
（2）为了得出普遍结论，应换用不同规格的小灯泡，进行实验，测出多组实验数据，找出普遍规律，故选C．
（3）由实验数据可知：I=I1+I2，由此可知，在并联电路中，干路电流等于各支路电流之和．
21.【答案】（1）断开；（2）缺少了电流的单位；（3）一；各支路电流之和．
【解析】（1）在拆接电路时，开关必须断开；
（2）由表格中的数据记录可知，存在的不足之处是：缺少了电流的单位；
（3）由表中实验数据可知，第2次与第3次实验中，电流值与第一次的电流值相比，只是数值上发生了倍数变化，所以后面两次实验是通过改变电源电压进行实验的；
比较实验数据，可以得出结论：并联电路干路中的电流等于各支路电流之和．
