第五章《透镜及其应用》单元测试卷2021—2022学年人教版物理八年级上学期（含解析）

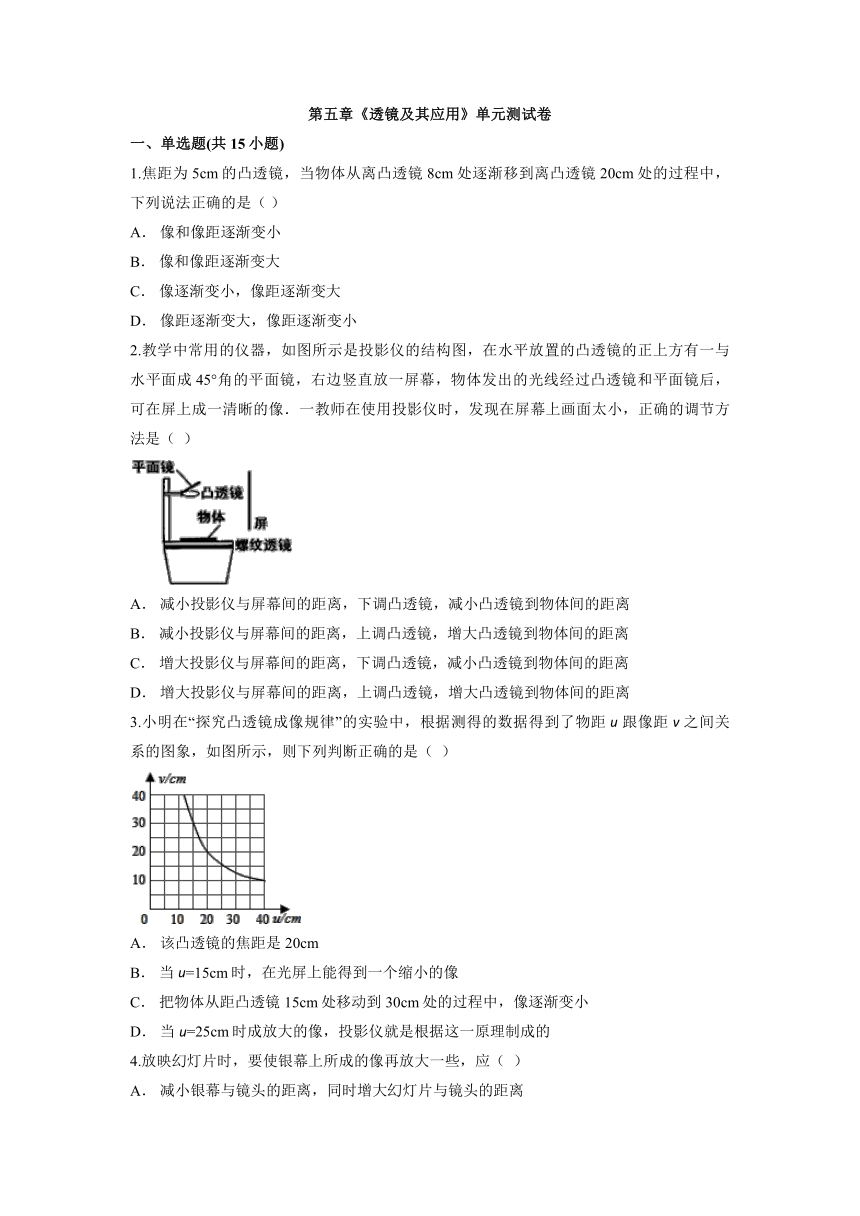

第五章《透镜及其应用》单元测试卷
一、单选题(共15小题)
1.焦距为5cm的凸透镜，当物体从离凸透镜8cm处逐渐移到离凸透镜20cm处的过程中，下列说法正确的是（ ）
A． 像和像距逐渐变小
B． 像和像距逐渐变大
C． 像逐渐变小，像距逐渐变大
D． 像距逐渐变大，像距逐渐变小
2.教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成45°角的平面镜，右边竖直放一屏幕，物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像．一教师在使用投影仪时，发现在屏幕上画面太小，正确的调节方法是（ ）
A． 减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
B． 减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
C． 增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
D． 增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
3.小明在“探究凸透镜成像规律”的实验中，根据测得的数据得到了物距u跟像距v之间关系的图象，如图所示，则下列判断正确的是（ ）
A． 该凸透镜的焦距是20cm
B． 当u=15cm时，在光屏上能得到一个缩小的像
C． 把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小
D． 当u=25cm时成放大的像，投影仪就是根据这一原理制成的

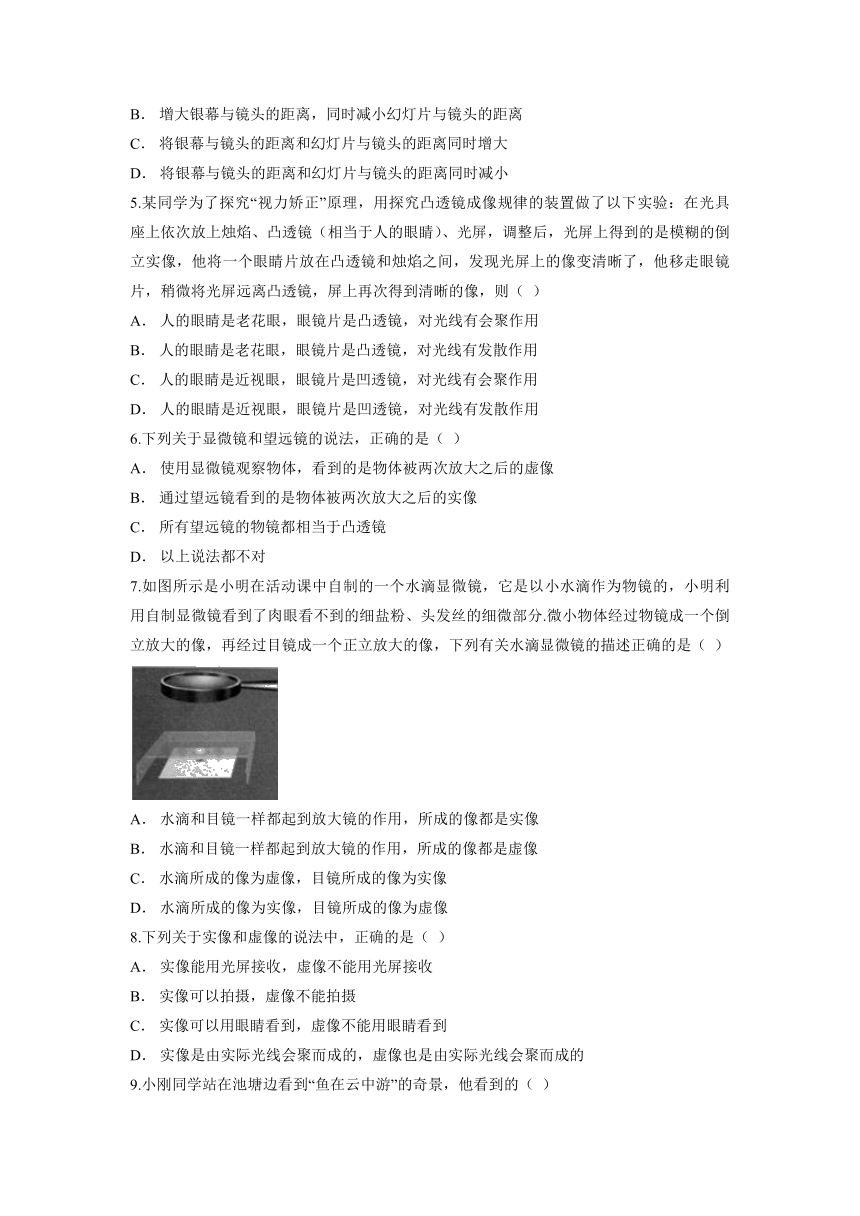

4.放映幻灯片时，要使银幕上所成的像再放大一些，应（ ）
A． 减小银幕与镜头的距离，同时增大幻灯片与镜头的距离
B． 增大银幕与镜头的距离，同时减小幻灯片与镜头的距离
C． 将银幕与镜头的距离和幻灯片与镜头的距离同时增大
D． 将银幕与镜头的距离和幻灯片与镜头的距离同时减小
5.某同学为了探究“视力矫正”原理，用探究凸透镜成像规律的装置做了以下实验：在光具座上依次放上烛焰、凸透镜（相当于人的眼睛）、光屏，调整后，光屏上得到的是模糊的倒立实像，他将一个眼睛片放在凸透镜和烛焰之间，发现光屏上的像变清晰了，他移走眼镜片，稍微将光屏远离凸透镜，屏上再次得到清晰的像，则（ ）
A． 人的眼睛是老花眼，眼镜片是凸透镜，对光线有会聚作用
B． 人的眼睛是老花眼，眼镜片是凸透镜，对光线有发散作用
C． 人的眼睛是近视眼，眼镜片是凹透镜，对光线有会聚作用
D． 人的眼睛是近视眼，眼镜片是凹透镜，对光线有发散作用
6.下列关于显微镜和望远镜的说法，正确的是（ ）
A． 使用显微镜观察物体，看到的是物体被两次放大之后的虚像
B． 通过望远镜看到的是物体被两次放大之后的实像
C． 所有望远镜的物镜都相当于凸透镜
D． 以上说法都不对
7.如图所示是小明在活动课中自制的一个水滴显微镜，它是以小水滴作为物镜的，小明利用自制显微镜看到了肉眼看不到的细盐粉、头发丝的细微部分.微小物体经过物镜成一个倒立放大的像，再经过目镜成一个正立放大的像，下列有关水滴显微镜的描述正确的是（ ）
A． 水滴和目镜一样都起到放大镜的作用，所成的像都是实像
B． 水滴和目镜一样都起到放大镜的作用，所成的像都是虚像
C． 水滴所成的像为虚像，目镜所成的像为实像
D． 水滴所成的像为实像，目镜所成的像为虚像
8.下列关于实像和虚像的说法中，正确的是（ ）
A． 实像能用光屏接收，虚像不能用光屏接收
B． 实像可以拍摄，虚像不能拍摄
C． 实像可以用眼睛看到，虚像不能用眼睛看到
D． 实像是由实际光线会聚而成的，虚像也是由实际光线会聚而成的
9.小刚同学站在池塘边看到“鱼在云中游”的奇景，他看到的（ ）

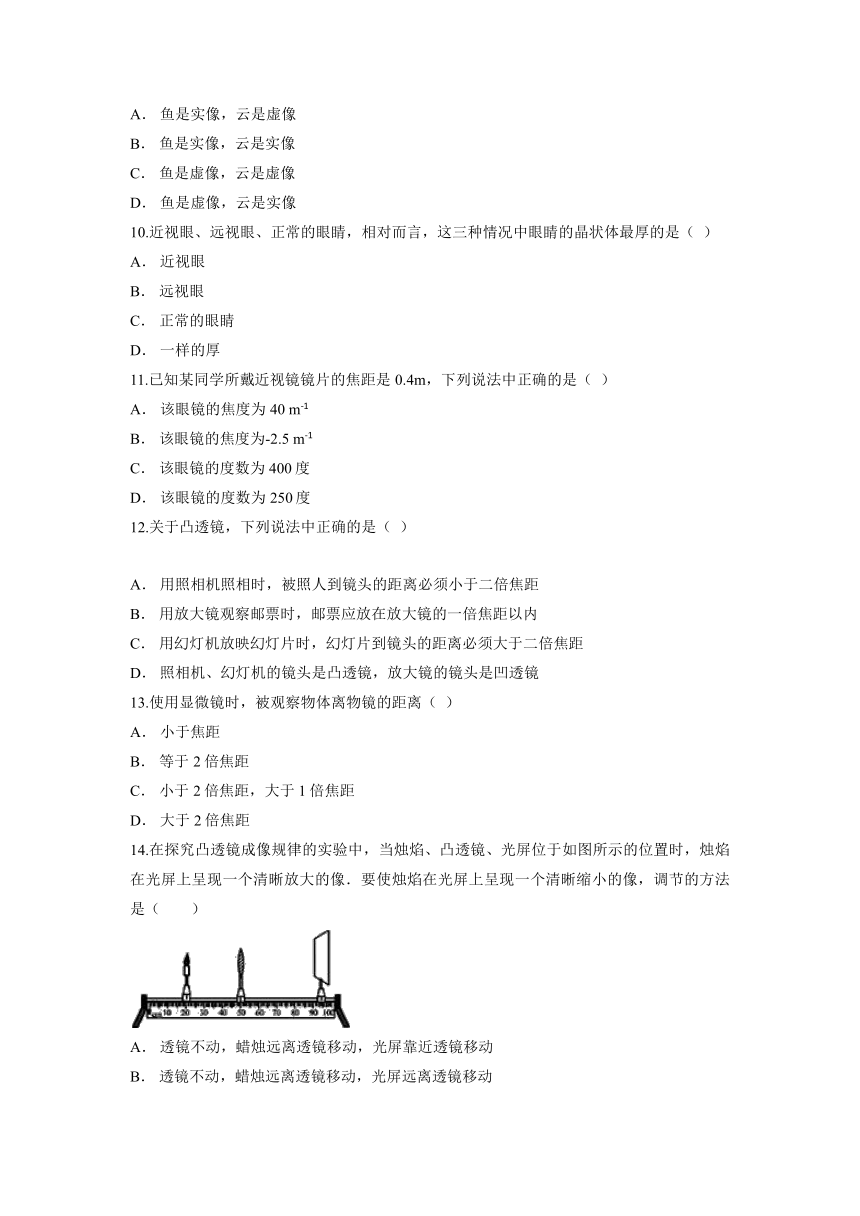

A． 鱼是实像，云是虚像
B． 鱼是实像，云是实像
C． 鱼是虚像，云是虚像
D． 鱼是虚像，云是实像
10.近视眼、远视眼、正常的眼睛，相对而言，这三种情况中眼睛的晶状体最厚的是（ ）
A． 近视眼
B． 远视眼
C． 正常的眼睛
D． 一样的厚
11.已知某同学所戴近视镜镜片的焦距是0.4m，下列说法中正确的是（ ）
A． 该眼镜的焦度为40 m-1
B． 该眼镜的焦度为-2.5 m-1
C． 该眼镜的度数为400度
D． 该眼镜的度数为250度
12.关于凸透镜，下列说法中正确的是（ ）
A． 用照相机照相时，被照人到镜头的距离必须小于二倍焦距
B． 用放大镜观察邮票时，邮票应放在放大镜的一倍焦距以内
C． 用幻灯机放映幻灯片时，幻灯片到镜头的距离必须大于二倍焦距
D． 照相机、幻灯机的镜头是凸透镜，放大镜的镜头是凹透镜
13.使用显微镜时，被观察物体离物镜的距离（ ）
A． 小于焦距
B． 等于2倍焦距
C． 小于2倍焦距，大于1倍焦距
D． 大于2倍焦距
14.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像．要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（　　）
A． 透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动
B． 透镜不动，蜡烛远离透镜移动，光屏远离透镜移动

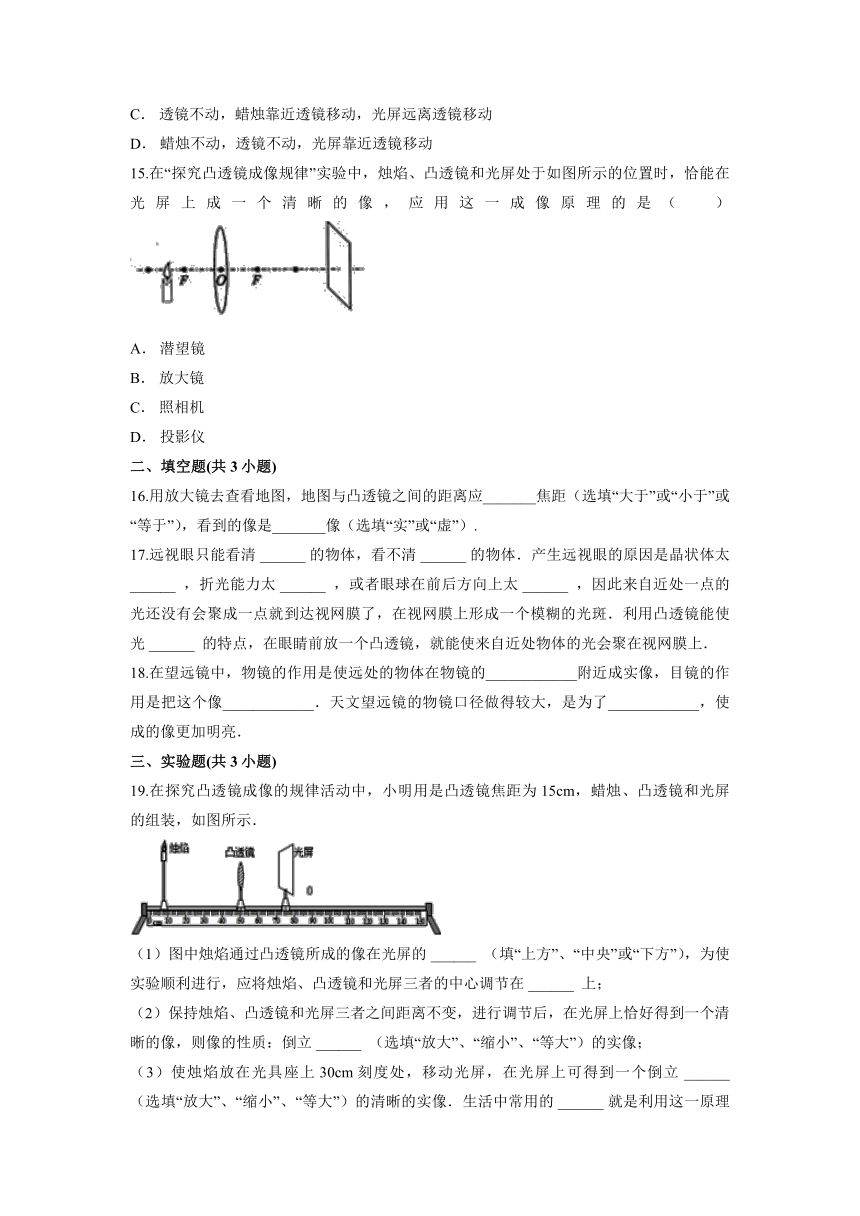

C． 透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动
D． 蜡烛不动，透镜不动，光屏靠近透镜移动
15.在“探究凸透镜成像规律”实验中，烛焰、凸透镜和光屏处于如图所示的位置时，恰能在光屏上成一个清晰的像，应用这一成像原理的是（ ）
A． 潜望镜
B． 放大镜
C． 照相机
D． 投影仪
二、填空题(共3小题)
16.用放大镜去查看地图，地图与凸透镜之间的距离应_______焦距（选填“大于”或“小于”或“等于”），看到的像是_______像（选填“实”或“虚”）.
17.远视眼只能看清 ______ 的物体，看不清 ______ 的物体．产生远视眼的原因是晶状体太 ______ ，折光能力太 ______ ，或者眼球在前后方向上太 ______ ，因此来自近处一点的光还没有会聚成一点就到达视网膜了，在视网膜上形成一个模糊的光斑．利用凸透镜能使光 ______ 的特点，在眼睛前放一个凸透镜，就能使来自近处物体的光会聚在视网膜上．
18.在望远镜中，物镜的作用是使远处的物体在物镜的____________附近成实像，目镜的作用是把这个像____________．天文望远镜的物镜口径做得较大，是为了____________，使成的像更加明亮．
三、实验题(共3小题)
19.在探究凸透镜成像的规律活动中，小明用是凸透镜焦距为15cm，蜡烛、凸透镜和光屏的组装，如图所示．
（1）图中烛焰通过凸透镜所成的像在光屏的 ______ （填“上方”、“中央”或“下方”），为使实验顺利进行，应将烛焰、凸透镜和光屏三者的中心调节在 ______ 上；
（2）保持烛焰、凸透镜和光屏三者之间距离不变，进行调节后，在光屏上恰好得到一个清晰的像，则像的性质：倒立 ______ （选填“放大”、“缩小”、“等大”）的实像；
（3）使烛焰放在光具座上30cm刻度处，移动光屏，在光屏上可得到一个倒立 ______ （选填“放大”、“缩小”、“等大”）的清晰的实像．生活中常用的 ______ 就是利用这一原理制成的．
20.用如图所示装置模拟人眼成像情况，此时烛焰在光屏上成清晰的像.
（1）实验时，应使烛焰和 ______ 的中心位于凸透镜的主光轴上．
（2）图中物距u应满足 ______ ．
（3）当蜡烛远离凸透镜时，烛焰的像将落在光屏的 ______ 方．
（4）在第（3）小题的情况下，若用此实验模拟人眼的调节功能，重新在光屏上得到清晰的像，应该进行的操作是 ______ ．
A．将光屏靠近凸透镜　
B．将光屏远离凸透镜
C．换焦距更大的凸透镜　
D．换焦距更小的凸透镜．
（5）在第（3）小题的情况下，若拿来一只眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜，结果重新在光屏上得到清晰的像，这只眼镜是 ______ 透镜．
21.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示．
（1）明显还需要调整高度的是 ______ ．
调整后恰好能从光屏上观察到倒立、 ______ （选填“缩小”或“放大”）的实像，此凸透镜的焦距f的范围是 ______ ．该成像特点可作为 ______ 的原理（选填“照相机”或“投影仪”）．
（2）此时，小明拿来一只眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜．结果，光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像．由此可见，这只眼镜是 ______ （填“凸”或“凹”）透镜，戴这种眼镜人的眼睛的缺陷是 ______ （选填“近视”或“远视”）．
答案解析
1.【答案】A
【解析】已知凸透镜的焦距是5cm，把一个物体从离凸透镜8cm处逐渐向20cm处的过程中，物距增大，像距逐渐变小，像也逐渐变小．
2.【答案】C
【解析】投影仪是利用凸透镜成实像时，f＜u＜2f，成倒立放大的实像规律制作的；凸透镜成实像时，减小物距，增大像距，即减小透镜到投影片的距离，增大投影仪和屏幕间的距离，才能将屏幕上较小的画面变大.
3.【答案】C
【解析】A、u=v=2f，凸透镜成倒立、等大的实像.根据图像，u=v=2f=20cm，所以f=10cm．故A错误．
B、当u=15cm时，2f＞u＞f，成倒立、放大的实像．故B错误．
C、物体从距凸透镜15cm处移动到30cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小．故C正确．
D、当u=25cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机．故D错误．
4.【答案】B
【解析】当物体能过凸透镜成倒立的实像时，物距越小，像距越大，像越大；如果让像变大，则需增大像距，减小物距；即增大幻灯机到银幕的距离，同时减小幻灯片到镜头的距离.
5.【答案】A
【解析】由题意可知，光屏上得到的是模糊的倒立实像，当移走眼镜片后，稍微将光屏远离凸透镜，屏上再次得到清晰的像，可知像成在了光屏的后方即像距增大了，类似于远视眼（老花眼）的情况，当将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像变清晰，说明该透镜对光线有会聚作用，凸透镜对光线有会聚作用，因此人的眼睛是老花眼，眼镜片是凸透镜．
6.【答案】A
【解析】望远镜是由两组透镜组成，靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜，物镜的作用是使远处的物体在焦点附近成缩小的实像，目镜成放大的虚像，观察物体时，观察者感觉远处的物体被拉近了；对于伽利略望远镜是以凹透镜作物镜的，而对于开普勒望远镜，其物镜和目镜都是凸透镜．故B、C错误．
显微镜物镜和目镜都是凸透镜，把标本放在物镜的二倍焦距和一倍焦距之间，这样得到一个放大的实像，那么这个放大的实像正好成在目镜焦点以内，由凸透镜成像规律可知，当u＜f时，成正立放大的虚像．故A正确．
7.【答案】D
【解析】由图可见，水滴作为物镜，成倒立放大的实像；放大镜是目镜，成正立放大的虚像．
8.【答案】A
【解析】A.是否能用光屏承接是实像和虚像的重要区别，实像能用光屏承接，虚像承接不到，故本选项符合题意；
B. 实像可以拍照，虚像也可以拍照，故本选项说法错误；
C.实像能呈现在屏上，也能用眼睛观察，故本选项说法错误；
D.实像是实际光线会聚而成的，虚像是实际光线的反向延长线会聚形成的，故D错误.
9.【答案】C
【解析】水中的云是云彩反射的光经水面反射后形成的虚像，是由光的反射形成的．
水中鱼的反射的光斜射到水面进入空气中时，会发生折射现象，折射光线远离法线，我们逆着折射光线就能看到水中的鱼的较浅的虚像；所以二者都是虚像，只是成像原理不同．
10.【答案】A
【解析】正常眼睛的晶状体相当于凸透镜，视网膜相当于凸透镜实验中的光屏，看物体时，在视网膜上成倒立的缩小的实像；近视眼的晶状体变厚，会聚能力增强，像成在视网膜的前方；远视眼的晶状体变薄，会聚能力减弱，像成在视网膜的后方；综上所述可知，近视眼的晶状体最厚.
11.【答案】B
【解析】老花镜是凸透镜，其度数是正数；近视镜是凹透镜，其度数是负数.
眼镜的度数等于焦距倒数的100倍，所以近视镜镜片的度数为：D=，所以C、D错误；
眼镜的焦度，焦距的关系为，所以近视镜镜片的焦度为，所以A错误，B正确.
12.【答案】B
【解析】本题主要考查了凸透镜成像规律在生活中的应用.
A.照相机照相时，物距需大于2倍焦距才可，故A错误；
B.用放大镜时，物体须放在一倍焦距以内，故B正确；
C.用幻灯机时，幻灯片到镜头的距离须介于1倍焦距与2倍焦距之间，故C错误；
D.照相机、幻灯机、放大镜的镜头都是凸透镜，故D错误.
13.【答案】C
【解析】显微镜的物镜和目镜都是凸透镜，物镜焦距短，目镜焦距长，所以放在载物台上的物体在物镜的一倍焦距和二倍焦距之间，通过物镜成倒立放大的实像，这个实像位于目镜的焦点之内，通过目镜成放大的虚像．
14.【答案】A
【解析】根据提供的图示可知，物距小于像距，成倒立放大的实像．要使光屏上呈现倒立、缩小的实像，就要增大物距，同时减小像距，所以在凸透镜不动时，蜡烛远离凸透镜，同时光屏靠近凸透镜．
15.【答案】D
【解析】由图知，像距大于物距，所以此时成倒立、放大的实像，幻灯机、投影仪都是根据这个原理制成的，D符合题意.
A.潜望镜是根据平面镜成像的原理制成的，所以A不符合题意；
B.放大镜是根据物距小于焦距时，成正立、放大虚像的原理制成的，所以B不符合题意；
C.照相机是根据物距大于2倍焦距时，成倒立、缩小实像的原理制成的，C不符合题意.
16.【答案】小于；虚
【解析】放大镜是凸透镜在物距小于一倍焦距时成正立放大虚像原理的应用，用放大镜去查看地图，是希望看到放大的虚像，地图应放在1焦距以内，看到的像是虚像.
17.【答案】远处；近处；薄；弱；短；会聚．
【解析】晶状体和角膜的共同作用相当于一个凸透镜，它把来自物体的光会聚在视网膜上，形成物体的像．
而远视眼是只能看清远处的物体，看不清近处的物体，产生近视眼的原因是：晶状体太薄，折光能力太弱，或者眼球在前后方向上太短，因此来自远处点的光会聚在视网膜后；
对远视眼的矫正可通过凸透镜对光线的会聚作用进行矫正．
18.【答案】焦点；放大；增加折射光线．
【解析】望远镜的物镜和照相机镜头相同，成倒立、缩小的实像，物距越远，像距越小，像越接近焦点；目镜和放大镜作用相同，目镜把物镜成的像再放大．
天文望远镜的物镜口径越大，折射光线越多，像越清晰．
19.【答案】（1）下方；同一高度；（2）缩小；（3）放大；幻灯机（或电影放映机、投影仪）．
【解析】（1）由图知，烛焰位置偏上，由于实像是倒立的，所以像偏向光屏的下方；
为使像能够成在光屏的中央，应调节凸透镜、光屏、烛焰中心大致在同一高度处；
（2）已知f=15cm，由图知，物距大于2f，所以此时凸透镜成倒立缩小的实像；
（3）使烛焰放在光具座上30cm刻度处，则物距u=50cm-30cm=20cm，处于f和2f之间，成倒立放大的实像，生活中的幻灯机、投影仪或电影放映机就是根据这个原理制成的．
20.【答案】（1）光屏；（2）u＞2f；（3）前；（4）C；（5）凹．
【解析】（1）烛焰和光屏的中心位于凸透镜的主光轴上可使像成在光屏的中央；
（2）在图中成的是倒立缩小的实像，蜡烛应放在大于2倍焦距的位置，故u＞2f；
（3）凸透镜的成像规律是：物距增大，像距减小．所以当蜡烛远离凸透镜时，烛焰的像将落在光屏的前方；
（4）像成在光屏的前方说明焦距较小，为了能得到清晰的像应换用焦距更大的凸透镜，故选C．
（5）已知在第（3）小题的情况下，烛焰的像将落在光屏的前方；当拿来一只眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜，结果重新在光屏上得到清晰的像，说明这只眼镜对光线有发散作用，这只眼镜是凹透镜．
21.【答案】（1）光屏的高度；缩小；4.5～6.0cm；照相机；（2）凹；近视．
【解析】（1）为使所成像能在光屏的中心，必须使烛焰、凸透镜、光屏的中心在同一高度上．如图所示，光屏有些高了，所以要调整光屏的高度．
此时烛焰到凸透镜的距离即物距大约为12cm，像距大约为9cm，u＞v，凸透镜成像规律可知，此时的像是倒立缩小的实像；此成像特点是照相机的原理．
此时12cm＞2f，所以f＜6cm，2f＞9cm＞f，所以9cm＞f＞4.5cm，凸透镜的焦距的范围是：6cm＞f＞4.5cm．
（2）只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明物距不变，像距增大了，也就是眼镜对光线有发散作用，因此这只眼镜是凹透镜；戴这种眼镜人的眼睛的缺陷是近视．
