【知识精讲】电路
初三 物理
扫码获取更多
除了电池，想让灯泡亮、电铃响还需要什么呢？
这些都起到什么作用或是什么角色呢？

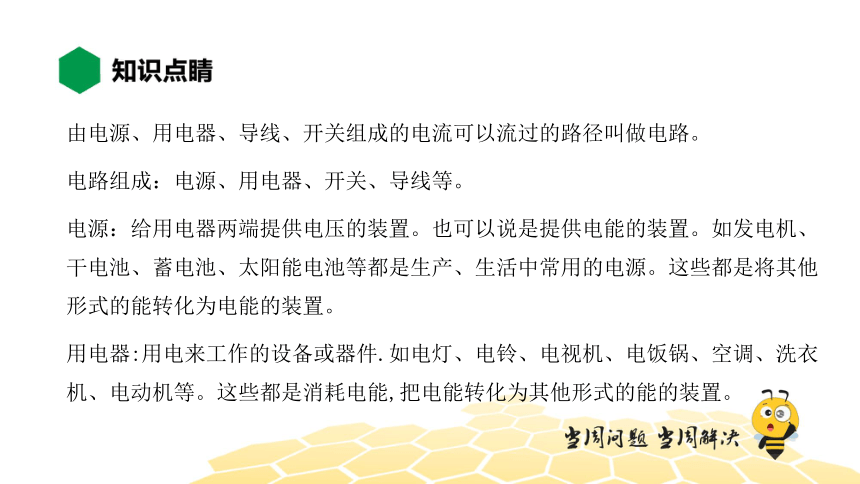

由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电路组成：电源、用电器、开关、导线等。
电源：给用电器两端提供电压的装置。也可以说是提供电能的装置。如发电机、干电池、蓄电池、太阳能电池等都是生产、生活中常用的电源。这些都是将其他形式的能转化为电能的装置。
用电器:用电来工作的设备或器件.如电灯、电铃、电视机、电饭锅、空调、洗衣机、电动机等。这些都是消耗电能,把电能转化为其他形式的能的装置。
电路图：
电路图：用规定的符号表示电路中各元件连接情况的图。
画电路图应做到：统一符号，横平竖直，简洁美观，元件不要画在转角处，连线到位要实，不能虚和断。

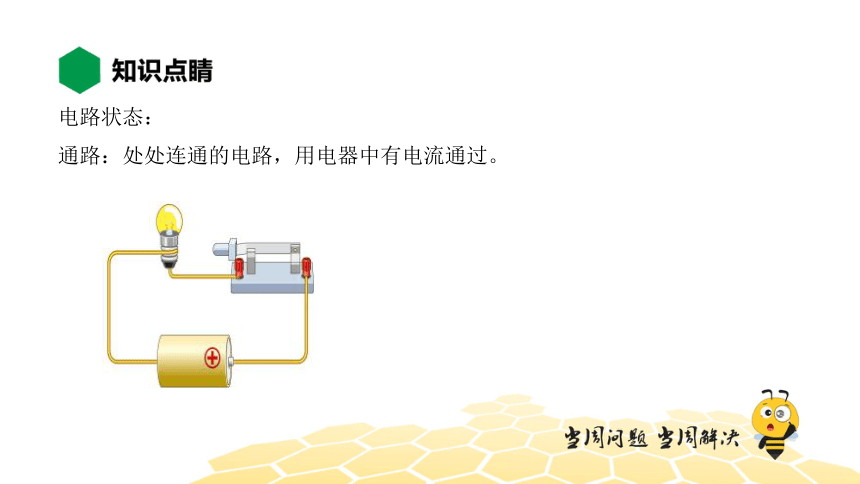

电路状态：
通路：处处连通的电路，用电器中有电流通过。

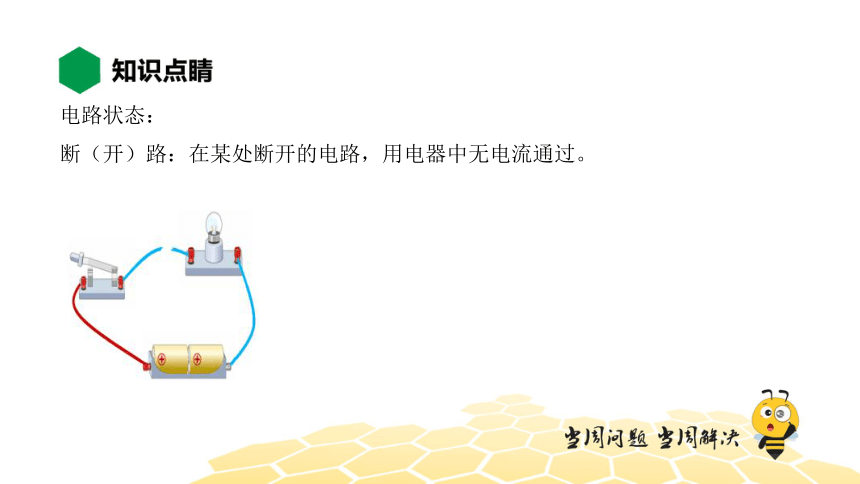

电路状态：
断（开）路：在某处断开的电路，用电器中无电流通过。
电路状态：短路
整体（电源）短路：导线不经过用电器直接跟电源两极相连的电路.电路中电流很大，电源和导线会因发热过多而被烧坏。
电路状态：短路
局部短路（短接）：将一根导线直接与用电器的两端连接，若电路中还连接了其他用电器，不会造成电源短路，这种电路为局部短路，也叫短接.局部短路时，被短路的用电器中几乎无电流通过，这个用电器将不再起作用，不会被损坏，但电路中与之连接的其他用电器工作时，电流变大，可能被烧坏。
将一节干电池、小灯泡、开关、导线若干组成的电路如图所示。
（1）指出电路中各元件的名称及作用：
__________，作用________________；
__________，作用________________；
__________，作用________________；
④__________，作用________________。
（2）请用简洁的图形把以上电路连接情况在方框中表示出来。
答案：
电路中各元件的名称及作用：
电池，作用提供电能；
开关，作用控制电路通断；
灯泡，作用消耗电能；
④导线，作用输送电能。
用电子元件符号表示电路图：
在如图所示的电路中，正确的电路组成是（ ）
答案:选C
正常的电路由电源、开关、导线、用电器等组成，还要避免出现短路。
