【知识精讲】串、并联电路中电流的规律
初三 物理
扫码获取更多
大家猜想一下在串联电路中，通过灯泡L1和L2的电流之间有什么样的关系？
并联电路中干路电流和各支路电流之间又会有什么关系呢？

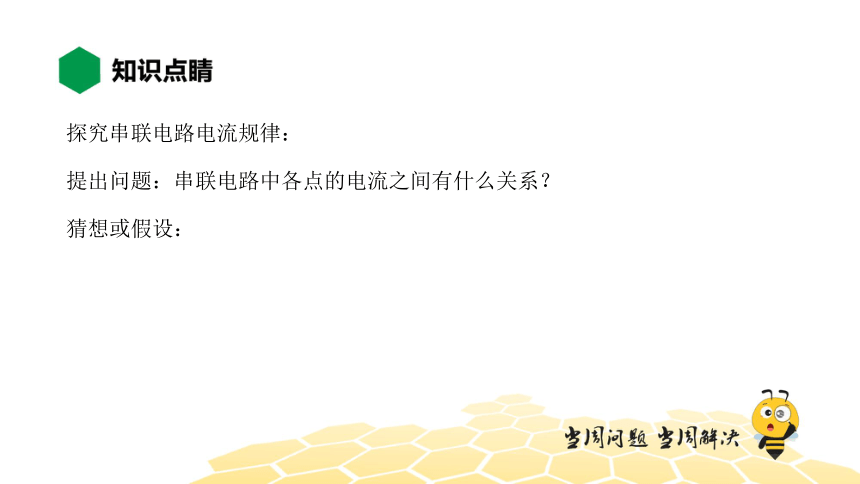

探究串联电路电流规律：
提出问题：串联电路中各点的电流之间有什么关系？
猜想或假设：
设计实验：
(1)实验器材:干电池、开关、若干不同规格灯泡、电流表、导线若干

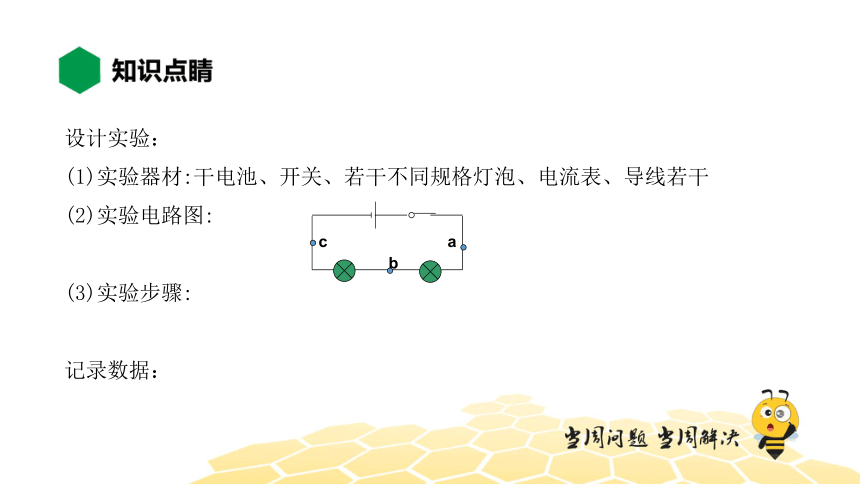

(2)实验电路图:
(3)实验步骤:
记录数据：
c
b
a

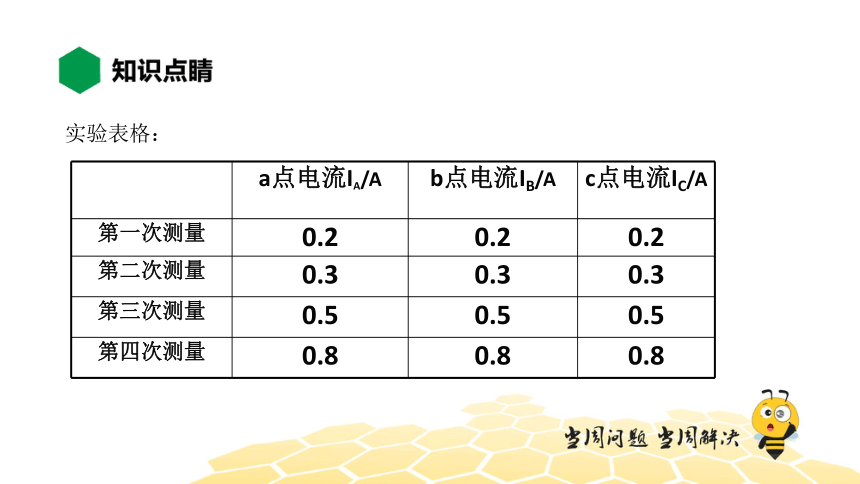

实验表格：
a点电流IA/A b点电流IB/A c点电流IC/A
第一次测量 0.2 0.2 0.2
第二次测量 0.3 0.3 0.3
第三次测量 0.5 0.5 0.5
第四次测量 0.8 0.8 0.8

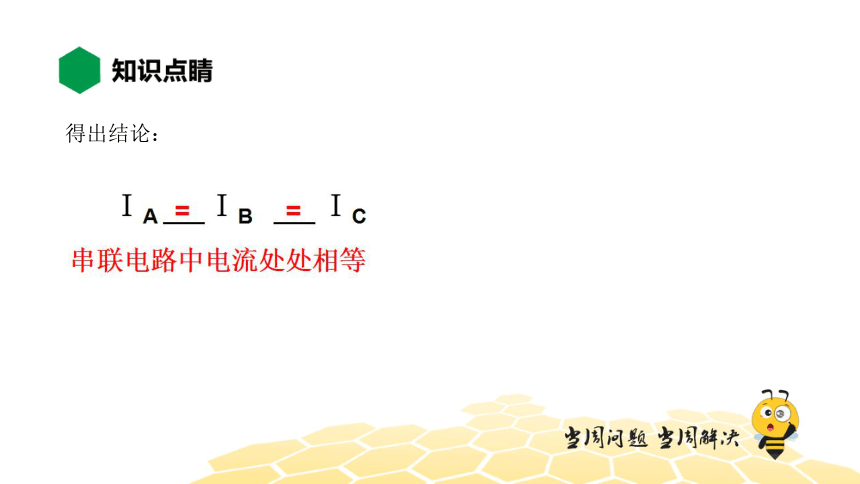

得出结论：
评估：
实验设计有没有不合理的地方？操作中有没有什么失误？测量结果是不是可靠？
1.选不同规格的灯泡
2.多次实验归纳结论具有普遍性
3.合理选择实验器材
探究并联电路电流规律：
提出问题：并联电路中干路电流与各支路电流之间有什么关系？
猜想或假设：
设计实验：
(1)实验器材:干电池、开关、若干不同规格灯泡、电流表、导线若干
(2)实验电路图:
(3)实验步骤:
记录数据：
S
L1
L2
IB
IC
IA
实验表格：
A点电流IA/A B点电流IB/A C点电流IC/A
第一次测量
第二次测量
第三次测量
第四次测量
得出结论：
评估：
实验设计有没有不合理的地方？操作中有没有什么失误？测量结果是不是可靠？
1.选不同规格的灯泡
2.多次实验归纳结论具有普遍性
3.合理选择实验器材
有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么( )
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
答案：选C
串联电路电流处处相等。
如图（a）所示，当开关S闭合时，两只电流表的示数分别由(b),(c)两图读得，则电灯L1中的电流是（ ）
A. 0.8A B. 0.16A　 C. 0.52A D. 1.28A
答案：选D
并联电路电流规律是干路电流等于各支路电流之和。
