物理九年级-17.4【预习课程】欧姆定律在串、并联电路中的应用 (2)（8张PPT）

(共8张PPT)

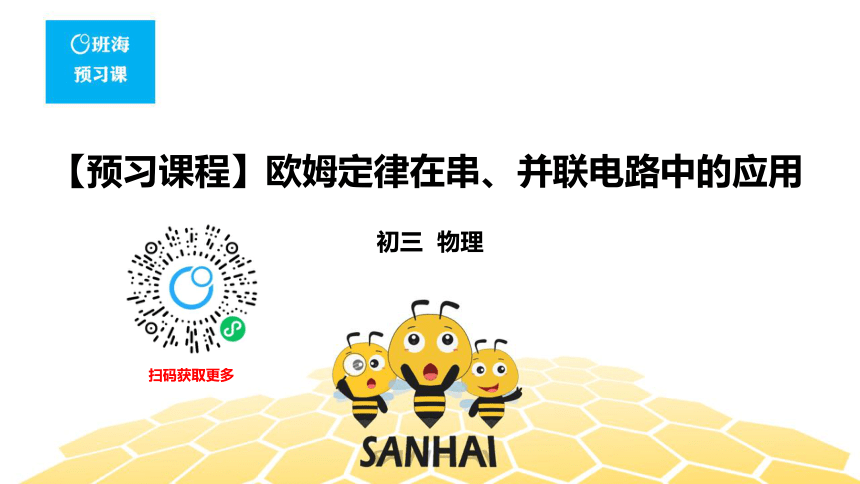

【预习课程】欧姆定律在串、并联电路中的应用
初三 物理
扫码获取更多
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

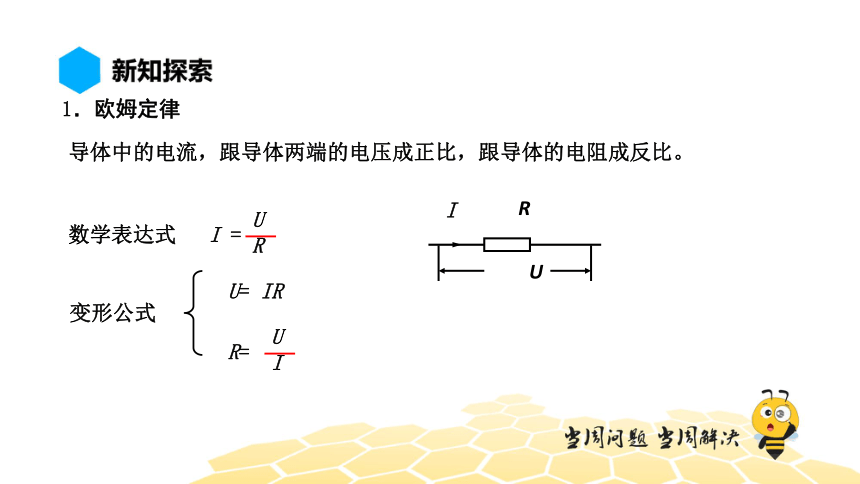

1．欧姆定律
数学表达式
I =
U
R
R=
U
I
U= IR
变形公式
U
R
I
（1）串联电路中的电流处处相等；I=I1=I2
（2）串联电路中的总电压等于各部分电路两端电压之和。
U=U1+U2

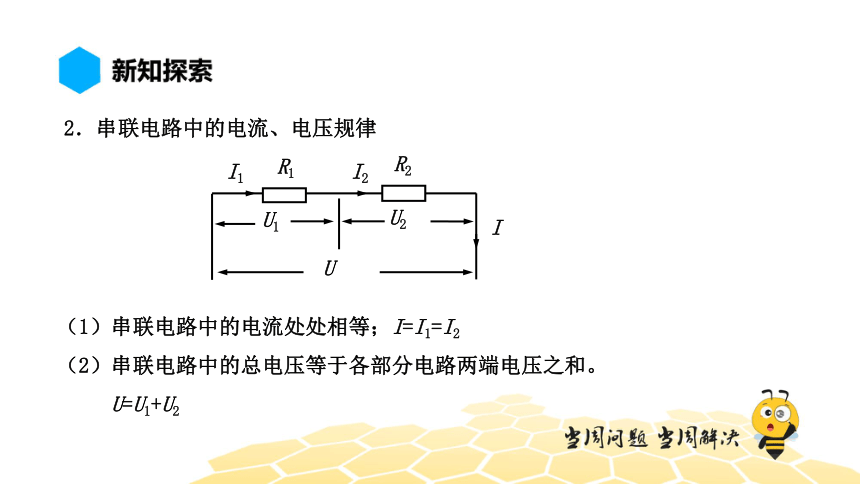

2．串联电路中的电流、电压规律
R2
U
I
R1
U1
U2
I2
I1
I1
I
I2
R2
R1
U
（1）并联电路干路中的电流等于各支路中的电流之和；
I=I1+I2
（2）并联电路中各支路两端电压相等。
U=U1=U2

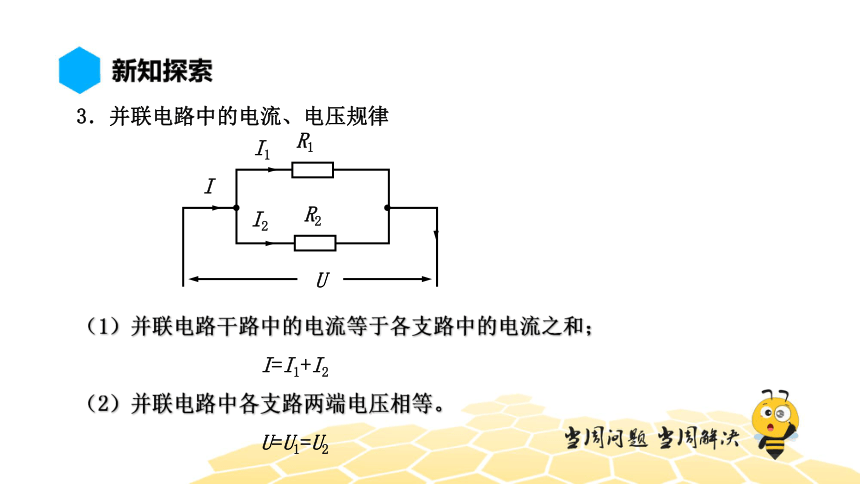

3．并联电路中的电流、电压规律
一、电阻的串联与并联
前面我们已经学习了串联和并联电路 电流、电压的规律。那么，电阻串联或并联时，总电阻是比原来大了还是小了？
串联电阻的总电阻比任何一个分电阻都大
并联电阻的总电阻比任何一个分电阻都小
甲、乙两个定值电阻，甲标有“16Ω 1.5A”字样，乙标有“22Ω 0.5A”字样。现把它们串联起来接到电路中，则电路两端允许加的最高电压是 V。
变阻器的滑片P向右滑动的过程中，三个电表的示数如何变化？
