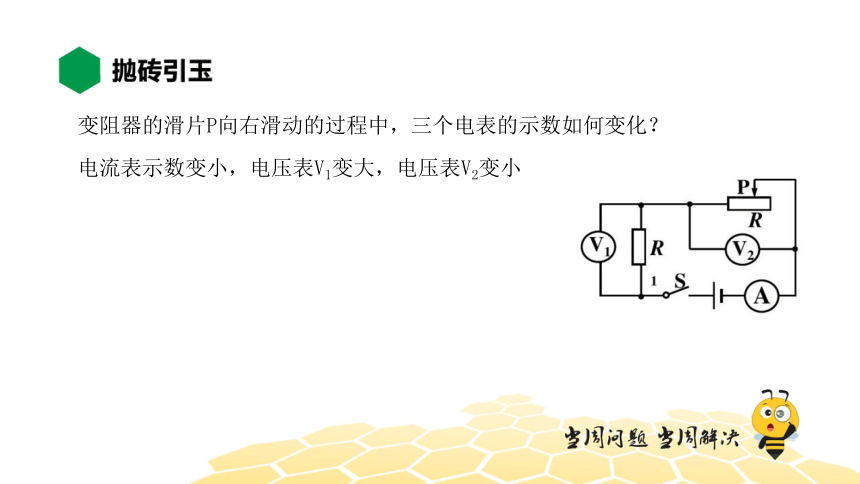

变阻器的滑片P向右滑动的过程中，三个电表的示数如何变化？
电流表示数变小，电压表V1变大，电压表V2变小

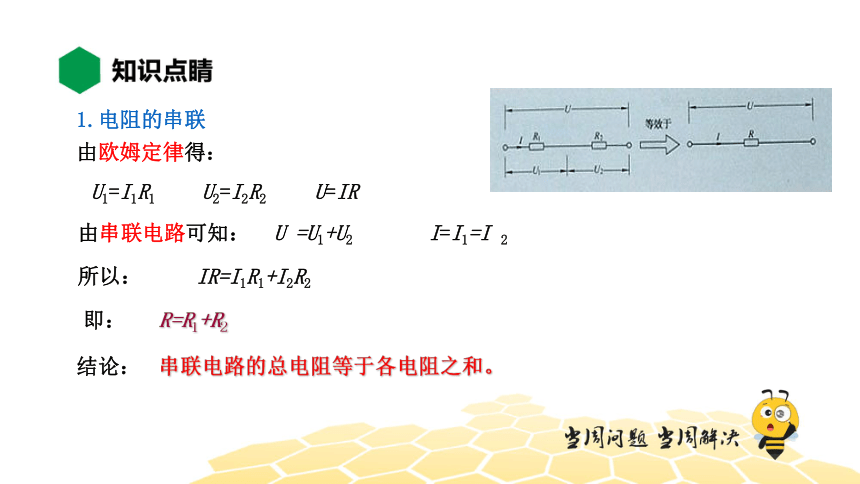

1.电阻的串联
由欧姆定律得：
U1=I1R1
U2=I2R2
U=IR
由串联电路可知：
U =U1+U2 I=I1=I 2
所以：
IR=I1R1+I2R2
即：
R=R1+R2
串联电路的总电阻等于各电阻之和。
结论：

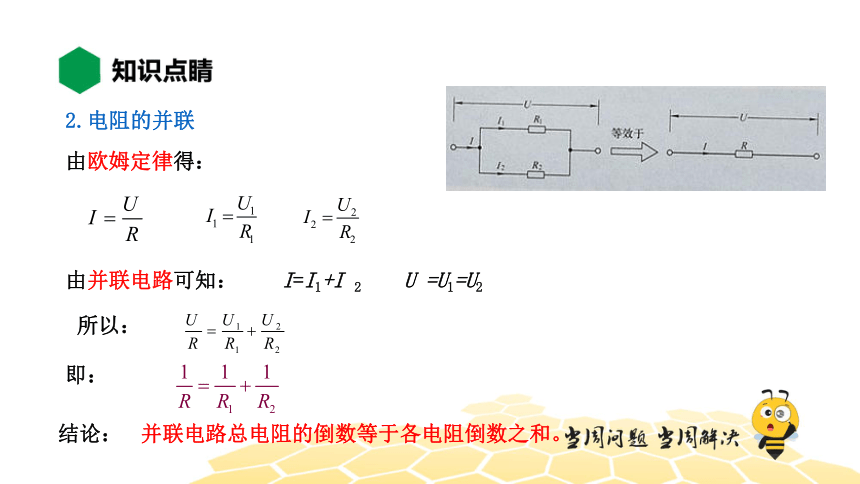

2.电阻的并联
由欧姆定律得：
由并联电路可知：
I=I1+I 2 U =U1=U2
所以：
即：
并联电路总电阻的倒数等于各电阻倒数之和。
结论：

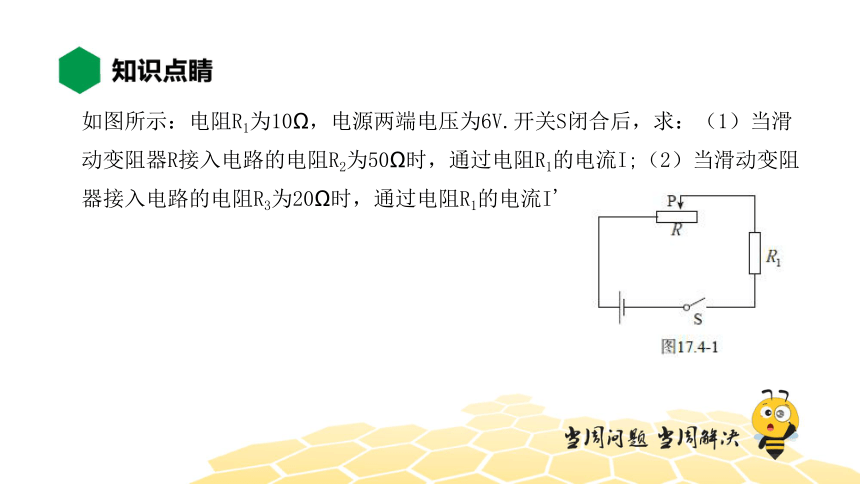

如图所示：电阻R1为10 ，电源两端电压为6V.开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为50 时，通过电阻R1的电流I;（2）当滑动变阻器接入电路的电阻R3为20 时，通过电阻R1的电流I'
U1=
IR1=0.1A ×10Ω=1V
U2=
IR2=0.1A ×50Ω=5V
U1
U2
=
R1
R2
U1
U2
R1
R2

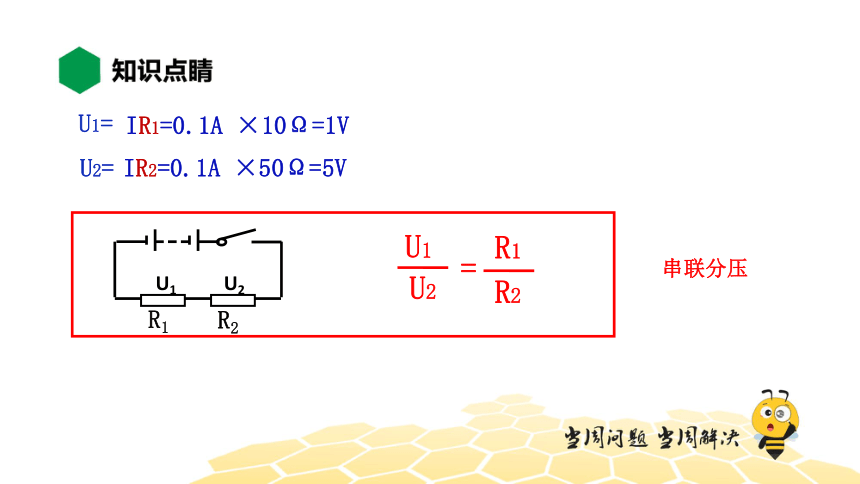

串联分压
U1
U2
R1
R2
U1
U2
=
R1
R2

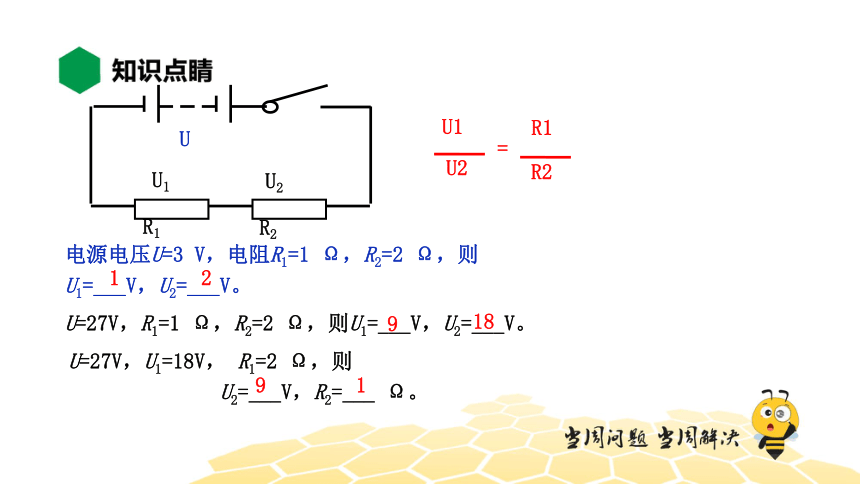

电源电压U=3 V，电阻R1=1 Ω，R2=2 Ω，则
U1=___V，U2=___V。
U
U=27V，R1=1 Ω，R2=2 Ω，则U1=___V，U2=___V。
U=27V，U1=18V， R1=2 Ω，则
U2=___V，R2=___ Ω。
1
2
9
18
9
1
一个小灯泡的电阻是8欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？应该_____联一个多大的电阻？
如图所示：电阻R1为10 ，电源两端电压为12V.开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为40 时，通过电阻R1的电流I1和电路的总电流I;（2）当滑动变阻器接入电路的电阻R3为20 时，通过电阻R1的电流I'和电路的总电流I'
I1
I2
=
R2
R1
并联分流
如图所示电路中，电源电压不变，R1为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是【 】
A．电压表示数变小，电流表示数变大
B．电压表示数变小，电流表示数变小
C．电压表示数变大，电流表示数变小
D．电压表和电流表的示数的比值不变
如图所示的电路中，电源电压为6V，电阻R1的阻值为20欧，开关闭合后，通过R2的电流为0.2A，求：
（1）通过R1的电流I1；
（2）电路的总电阻R 。
答案：（1）0.3A （2）12Ω
如图17—4—7所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是( )
A. 电流表和电压表的示数均变小
B. 电流表和电压表的示数均变大
C. 电流表示数变大、电压表示数不变
D. 电流表示数变小、电压表示数不变
答案：D
解析：
滑动变阻器与定值电阻并联，当滑动变阻器的滑片P向上滑动时，滑动变阻器连入电路的电阻变大，所以通过滑动变阻器的电流变小，又因为通过定值电阻的电流不变，电流表测量干路总电流，所以电流表的示数变小，电压表测量电源电压，所以电压表的示数不变．
