【知识精讲】家庭电路
初三 物理
扫码获取更多
我们家里的电路由哪些部分组成？
我们家里的电路各部分都起什么作用呢？

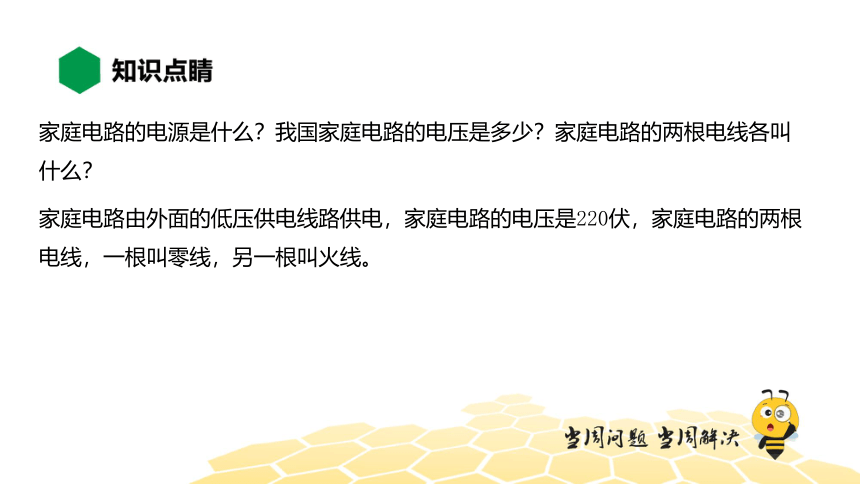

家庭电路的电源是什么？我国家庭电路的电压是多少？家庭电路的两根电线各叫什么？
家庭电路由外面的低压供电线路供电，家庭电路的电压是220伏，家庭电路的两根电线，一根叫零线，另一根叫火线。

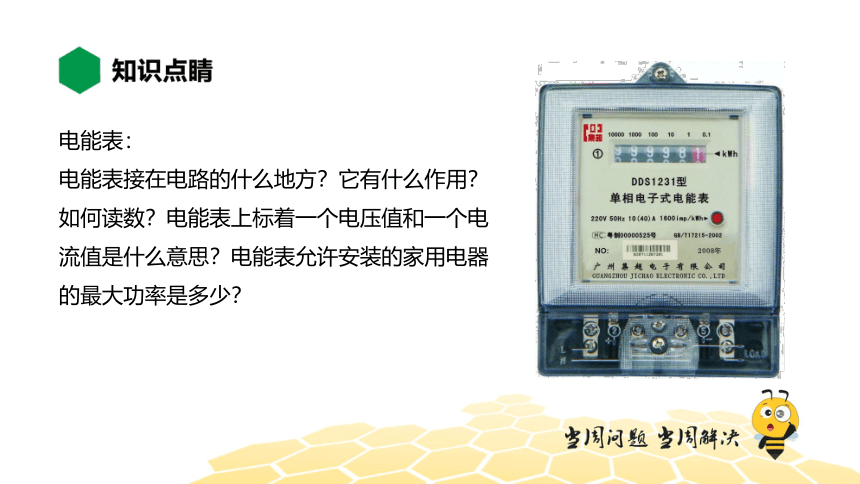

电能表：
电能表接在电路的什么地方？它有什么作用？如何读数？电能表上标着一个电压值和一个电流值是什么意思？电能表允许安装的家用电器的最大功率是多少？

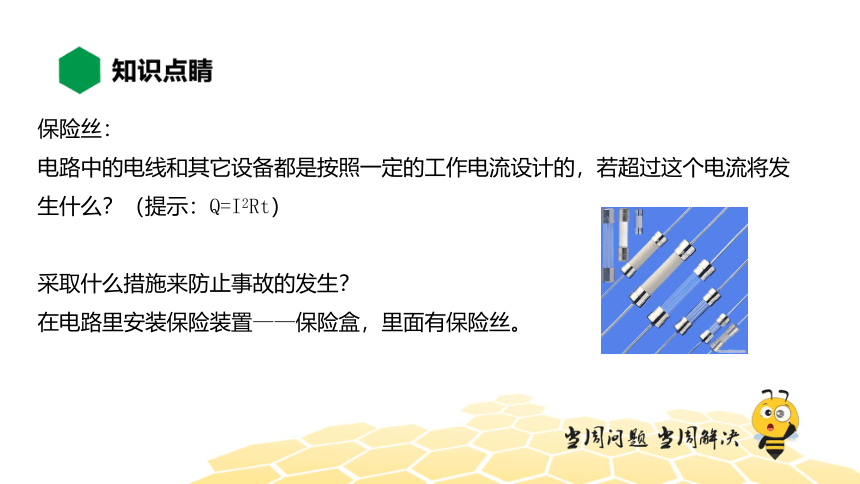

保险丝：
电路中的电线和其它设备都是按照一定的工作电流设计的，若超过这个电流将发生什么？（提示：Q=I2Rt）
采取什么措施来防止事故的发生？
在电路里安装保险装置——保险盒，里面有保险丝。

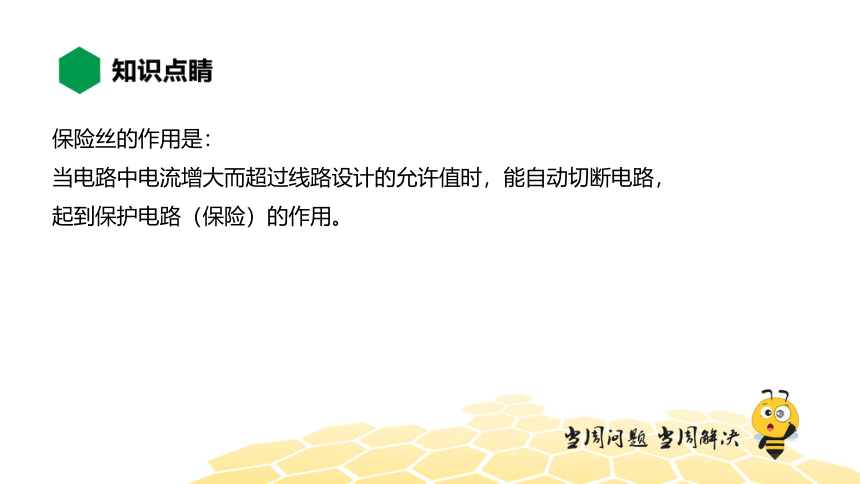

保险丝的作用是：
当电路中电流增大而超过线路设计的允许值时，能自动切断电路，起到保护电路（保险）的作用。
保险丝为什么能在电路中的电流过大时自动切断电路呢？选什么材料做保险丝呢？
选做保险丝的材料必须具备两个条件：
A．电阻率大。这样电流通过保险丝时发热多，温度能迅速上升。
B．熔点低。
保险丝安装在什么地方？
保险丝应串联在电路里，在插入式保险盒中保险丝装在盒盖上，有些闸刀开关的下方也装有保险丝。
插座：
（三孔：左零右火中接地）
把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把外壳与大地连接起来。
测电笔：
辨别火线和零线要用测电笔。
手一定要接触笔尾的金属体。
（例题）某电能表上标着“220V 2.5A”字样，电路中接入40W的电灯5只，70W的彩电一台，100W的电冰箱一台，500W电热器一个，这些用电器若同时使用，电能表是否能安全工作？
答：不能
计算可知这些用电器同时使用时的总功率大于电能表允许的最大电功率，所以电能表不能安全工作。
（例题）保险丝的作用是什么？被选做保险丝的材料需要满足什么条件？
答：
保险丝的作用是：当电路中电流增大而超过线路设计的允许值时，能自动切断电路，起到保护电路（保险）的作用。
被选做保险丝的材料必须具备两个条件：A．电阻率大；B．熔点低。
