【知识精讲】磁生电
初三 物理
扫码获取更多

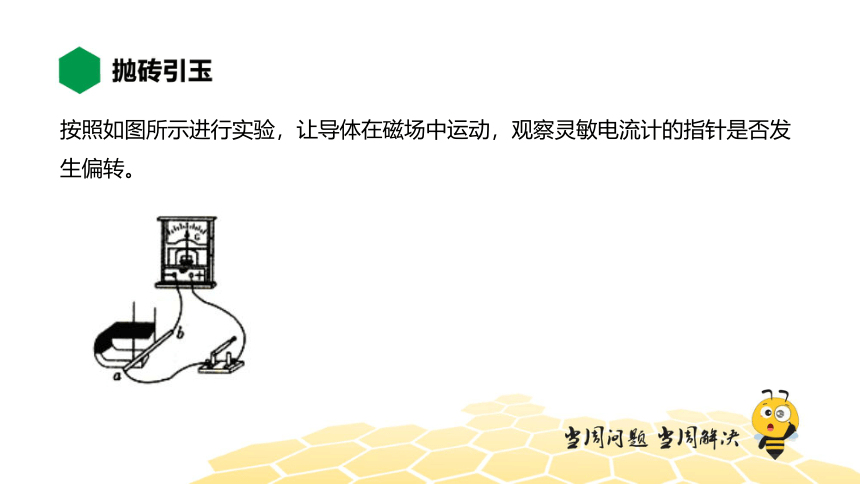

按照如图所示进行实验，让导体在磁场中运动，观察灵敏电流计的指针是否发生偏转。
如果灵敏电流计指针发生了偏转，是不是就说明磁能够生电？
法拉第（Michael Faraday，1791—1867），英国物理学家、化学家。在1821—1831年间，法拉第进行了多次实验，发现了电磁感应现象。

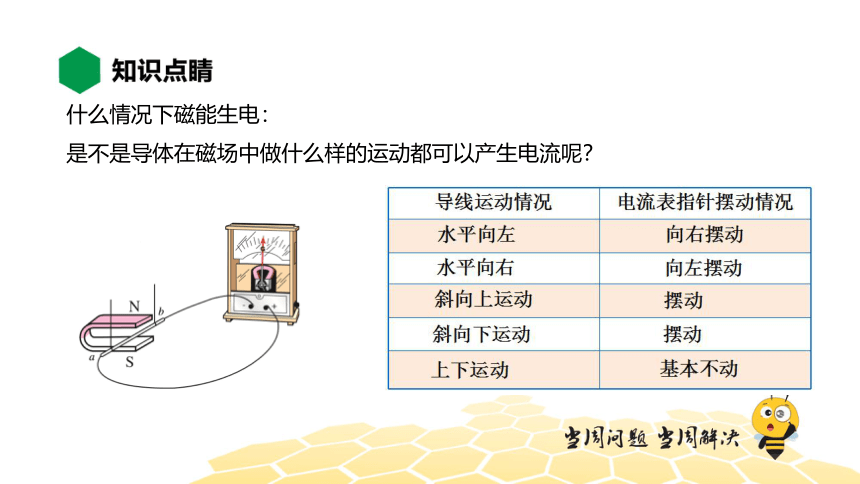

什么情况下磁能生电：
是不是导体在磁场中做什么样的运动都可以产生电流呢？

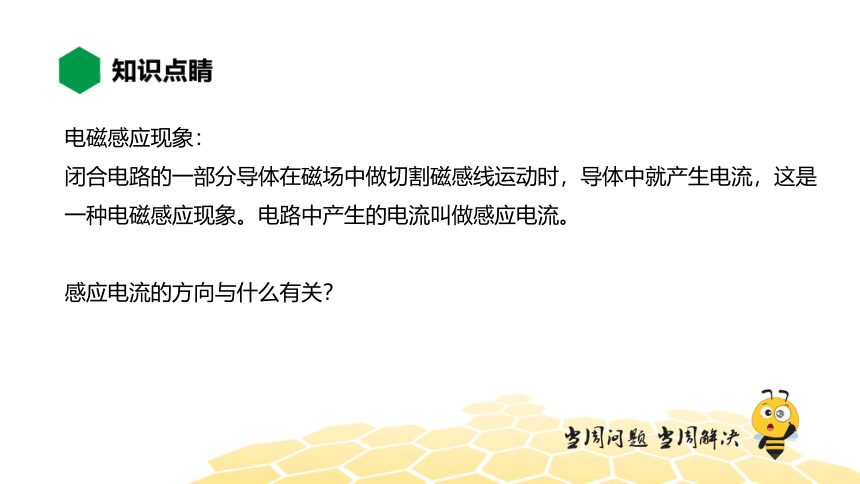

电磁感应现象：
闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这是一种电磁感应现象。电路中产生的电流叫做感应电流。
感应电流的方向与什么有关？

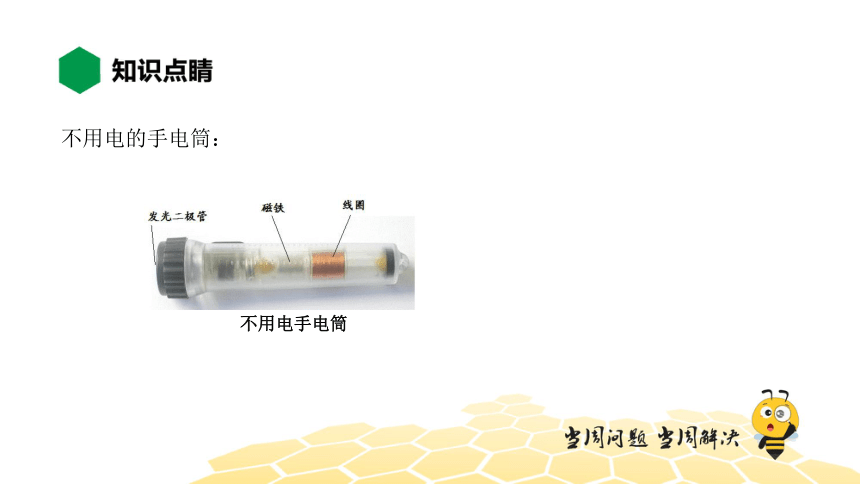

不用电手电筒
不用电的手电筒：
各种各样的发电机：
发电机工作原理：
发电机的构造：
发电机由转子和定子两部分组成。
大型发电机一般采用磁极旋转的方式来发电。
大型发电机安装转子
发电机工作原理：
当线圈在前半周转动时，电流表指针偏转，表明电路中产生了电流；当线圈在后半周转动时，切割磁感线方向相反，电流表指针偏转方向相反。
发电机发电的过程是机械能转化为电能的过程。
发电机与电动机的比较
电磁感应现象
与发电机原理相同
通电导体在磁场中受力
与电动机原理相同
生活中的物理：
（例题）在图6所示的实验装置中，能够用来研究产生感应电流的条件的是（ ）
答案：选A
A图是电磁感应现象的实验原理图；B图是磁场对电流的作用原理图；C图是电流的磁效应原理图；D图是研究磁性强弱与电流大小的关系图。
（例题）下图是探究电磁感应现象的实验装置，装置中的直铜线ab通过导线接在灵敏电流计的两接线柱上，当让ab迅速向上运动时，电流表指针____；将ab改为向左运动时，电流表指针____ (前两空均选填“偏转”或“不偏转”)；实验时开关应该____，实验结果表明：_______________________。
答案：
当让ab迅速向上运动时，电流表指针不偏转；将ab改为向左运动时，电流表指针偏转 (前两空均选填“偏转”或“不偏转”)；实验时开关应该闭合，实验结果表明：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流。
