【复习课程】欧姆定律
初三 物理
扫码获取更多

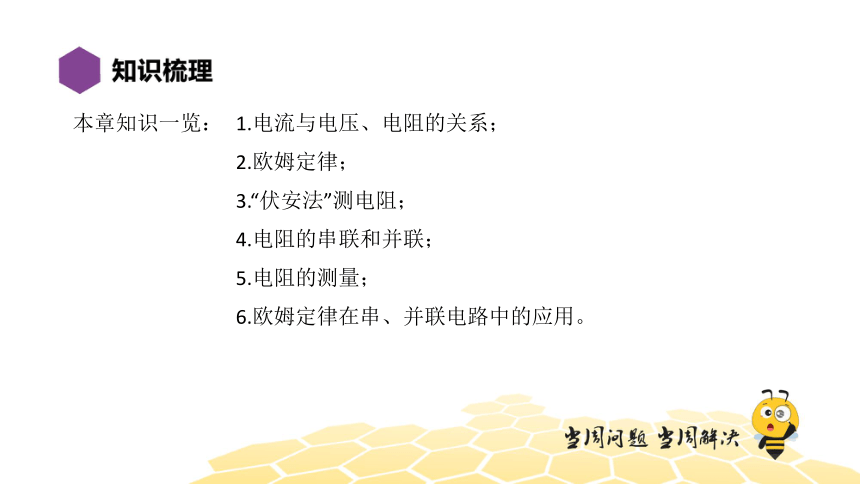

本章知识一览：
1.电流与电压、电阻的关系；
2.欧姆定律；
3.“伏安法”测电阻；
4.电阻的串联和并联；
5.电阻的测量；
6.欧姆定律在串、并联电路中的应用。

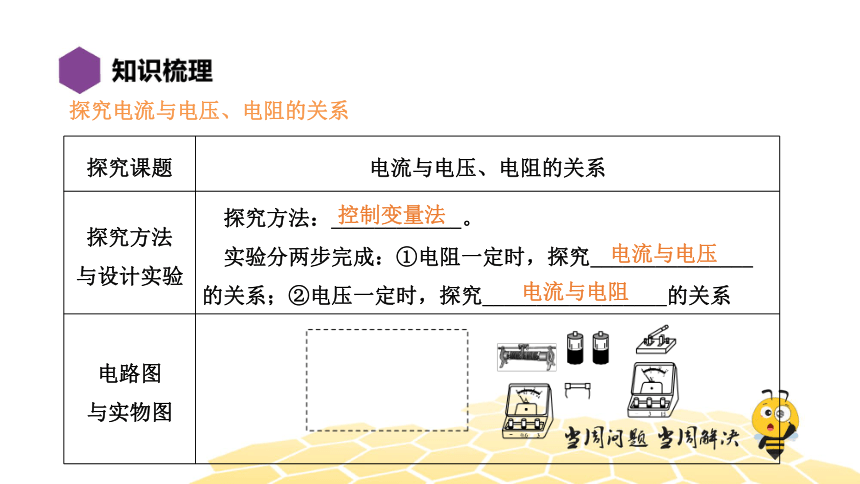

　探究电流与电压、电阻的关系
探究课题 电流与电压、电阻的关系
探究方法 与设计实验 　探究方法：____________。
　实验分两步完成：①电阻一定时，探究_______________的关系；②电压一定时，探究_________________的关系
电路图 与实物图
控制变量法
电流与电压
电流与电阻

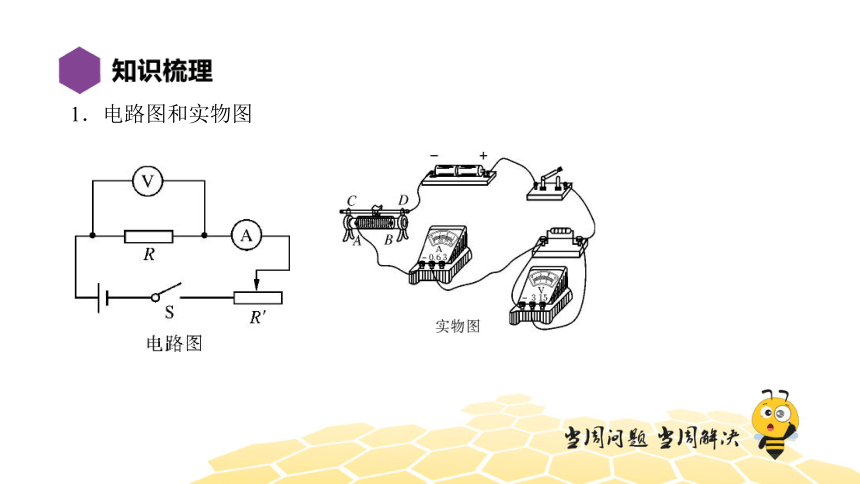

1．电路图和实物图

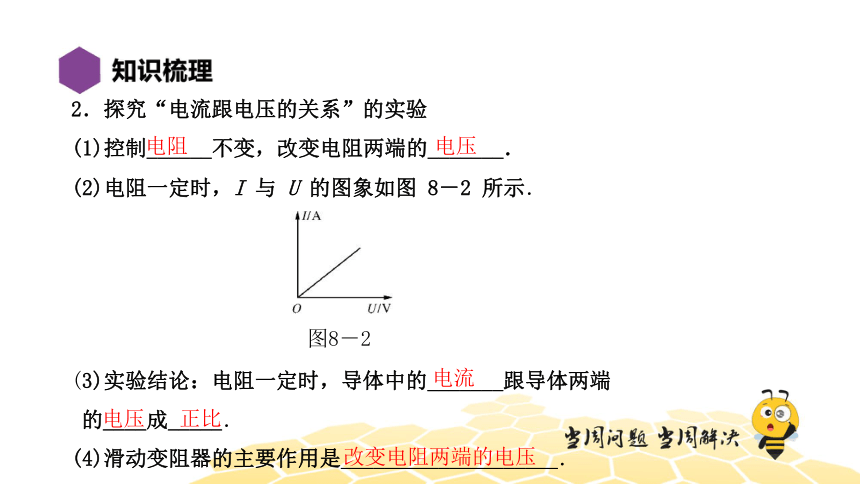

2．探究“电流跟电压的关系”的实验
电阻
(1)控制______不变，改变电阻两端的_______．
电压
(2)电阻一定时，I 与 U 的图象如图 8－2 所示．
图8－2
(3)实验结论：电阻一定时，导体中的_______跟导体两端
的____成_____．
电流
电压
正比
改变电阻两端的电压
(4)滑动变阻器的主要作用是____________________．

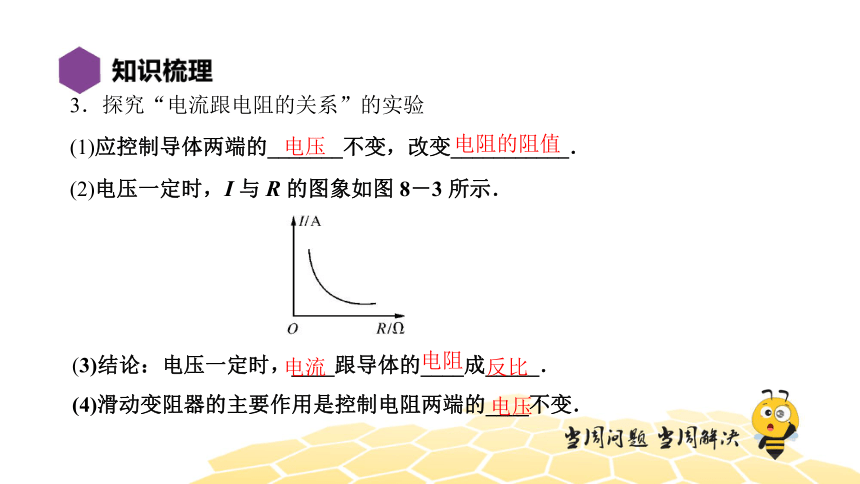

3．探究“电流跟电阻的关系”的实验
电压
电阻的阻值
(1)应控制导体两端的_______不变，改变___________．
(2)电压一定时，I 与 R 的图象如图 8－3 所示．
电阻
(3)结论：电压一定时，____跟导体的____成_____．
(4)滑动变阻器的主要作用是控制电阻两端的____不变．
电流
反比
电压

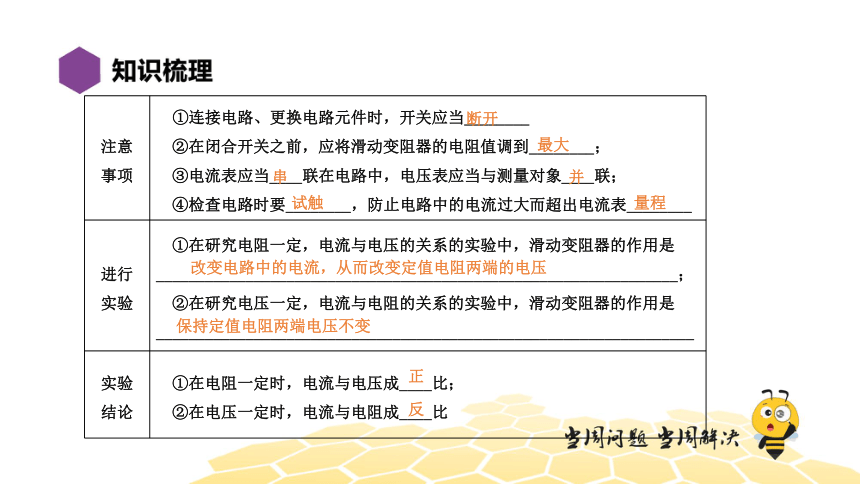

注意 事项 ①连接电路、更换电路元件时，开关应当________
　②在闭合开关之前，应将滑动变阻器的电阻值调到________；
　③电流表应当____联在电路中，电压表应当与测量对象____联；
　④检查电路时要________，防止电路中的电流过大而超出电流表________
进行 实验 　①在研究电阻一定，电流与电压的关系的实验中，滑动变阻器的作用是________________________________________________________________；
　②在研究电压一定，电流与电阻的关系的实验中，滑动变阻器的作用是__________________________________________________________________
实验 结论 　①在电阻一定时，电流与电压成____比；
　②在电压一定时，电流与电阻成____比
断开
最大
串
并
试触
量程
改变电路中的电流，从而改变定值电阻两端的电压
保持定值电阻两端电压不变
正
反

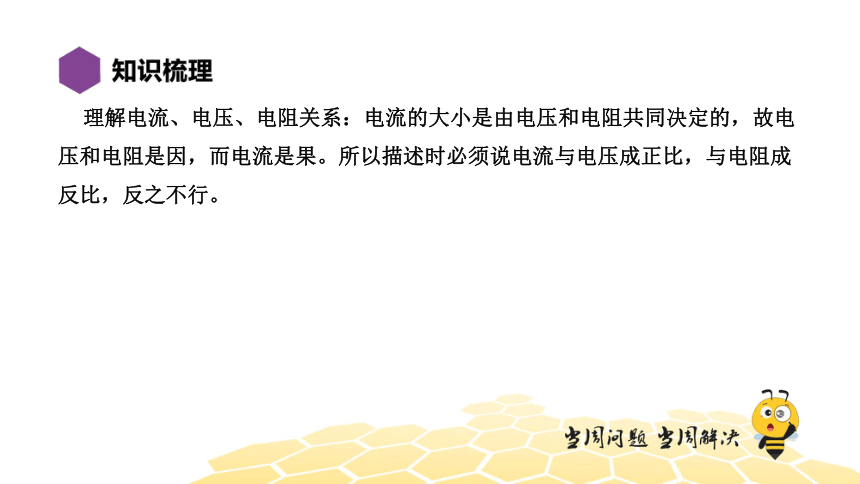

理解电流、电压、电阻关系：电流的大小是由电压和电阻共同决定的，故电压和电阻是因，而电流是果。所以描述时必须说电流与电压成正比，与电阻成反比，反之不行。

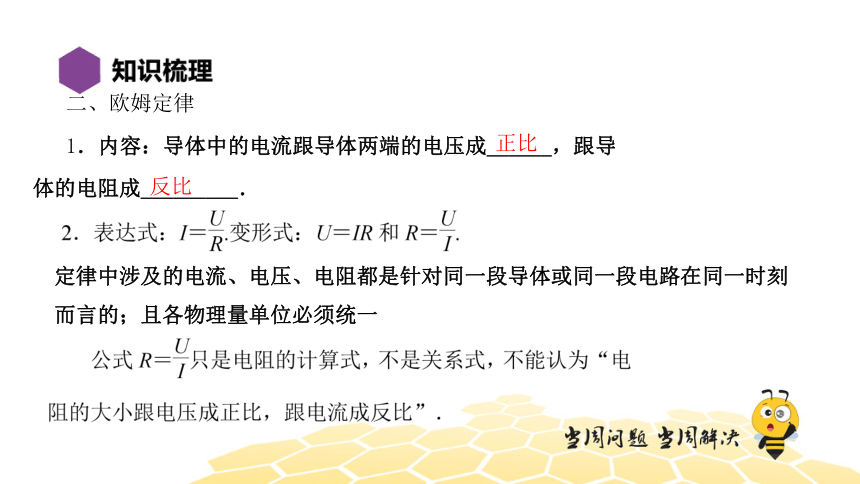

二、欧姆定律
1．内容：导体中的电流跟导体两端的电压成______，跟导
体的电阻成_________．
正比
反比
定律中涉及的电流、电压、电阻都是针对同一段导体或同一段电路在同一时刻而言的；且各物理量单位必须统一
三、电阻的串联和并联
1．电阻的串联
总电阻
之和
(1)规律：串联电路中的______等于各部分电路的电阻____，
公式：R总＝R1＋R2＋…＋Rn.
大
长度
(2)理解：串联后的总电阻比任何一个分电阻都____，因为
电阻串联后相当于增加了电阻的________．
(3)应用：n 个相同的电阻 R 串联，R总＝nR.
2．电阻的并联
总电阻的倒数
各电阻的倒数之和
小
伏安法测电阻
1.实验目的：用电压表、电流表间接测电阻
2.实验原理：
3.实验器材:电源、电压表、电流表、 滑动变阻器、开关、导线、待测电阻。
A
V
R
R'
S
注意：
1.连接实物时，连线不能 ，开关应 ；滑动变阻器滑片置于 ，目的是防止短路引起电流过大保护电路 。
2.试验中多次电压、电流值，目的是为了
3.选择电流表和电压表时要选择合适的
交叉
断开
阻值最大处
求平均值减少误差
量程
如图17—4—7所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是( )
A. 电流表和电压表的示数均变小
B. 电流表和电压表的示数均变大
C. 电流表示数变大、电压表示数不变
D. 电流表示数变小、电压表示数不变
D
在“测量小灯泡电阻的实验中”．已知电源电压为6V．小灯泡标有“2.5V”的字样．
(1)请你用笔画线代替导线．将实物图甲连接完整．
(2)若小明连接电路后闭含开关，小灯泡很暗．移动滑动变阻滑片也不能改变小灯泡的亮度．分析产生这种现象的愿因．
(3)排除故障后，小明继续进行实验．移动滑动变阻滑片．观察小灯泡的亮度．当小灯泡正常发觉时．电流表的示数如图乙所示．则小灯泡正常发光时的电阻为___________．
答案：（1）如图
（2）滑动变阻器连接了下面两个接线柱，相当于定值电阻；
（3）6.25Ω．
交警使用的某型号酒精测试仪的工作原理如图17—4—8所示．电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω．使用前要通过调零旋钮(即滑动变阻器R1的滑片)对测试仪进行调零，此时电压表的示数为8V．求：
1.电压表的示数为8V时，电流表的示数为多少？
2.电压表的示数为8V时，滑动变阻器R1的阻值为多少？
解：因为R1和滑动变阻器串联，当电压表示数U2为8V时，
