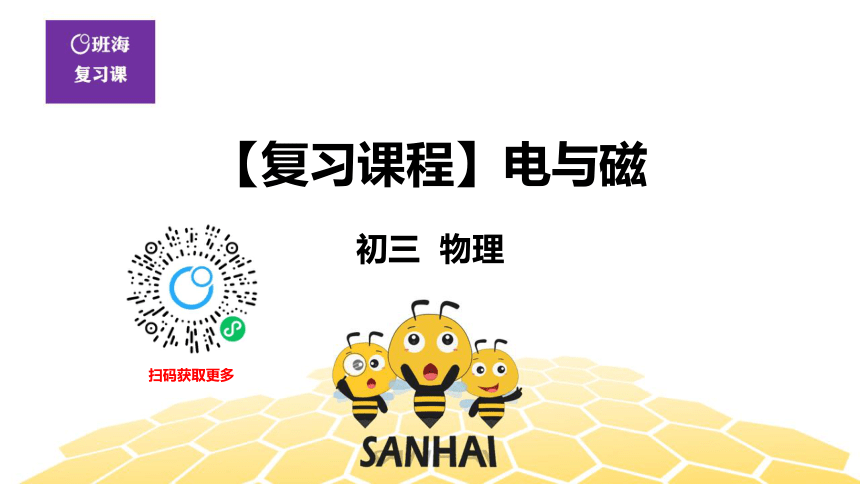

【复习课程】电与磁
初三 物理
扫码获取更多

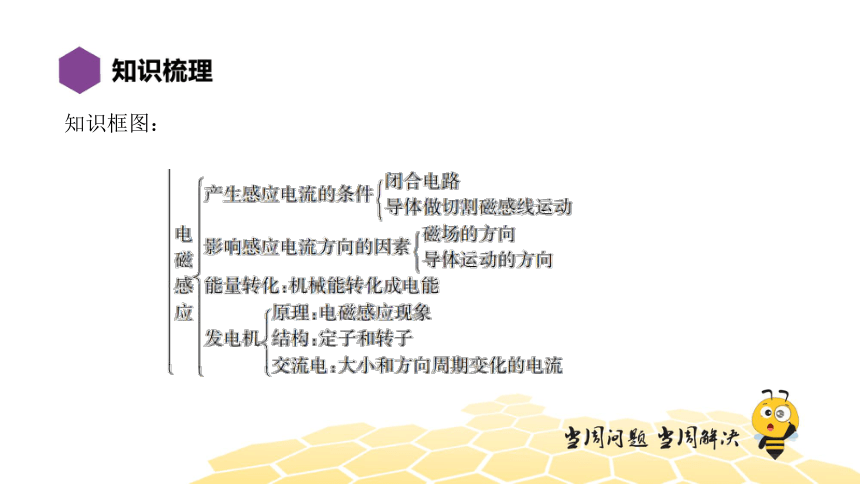

知识框图：
知识框图：
知识框图：

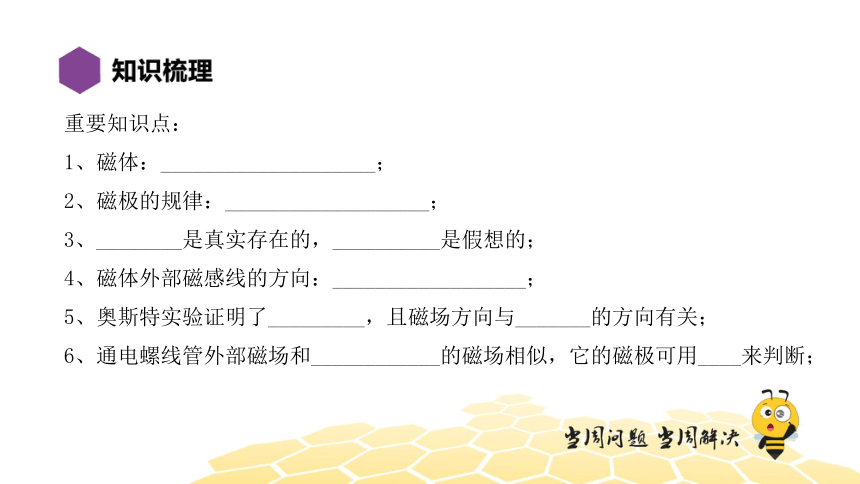

重要知识点：
1、磁体：____________________；
2、磁极的规律：___________________；
3、________是真实存在的，__________是假想的；
4、磁体外部磁感线的方向：__________________；
5、奥斯特实验证明了_________，且磁场方向与_______的方向有关；
6、通电螺线管外部磁场和____________的磁场相似，它的磁极可用____来判断；

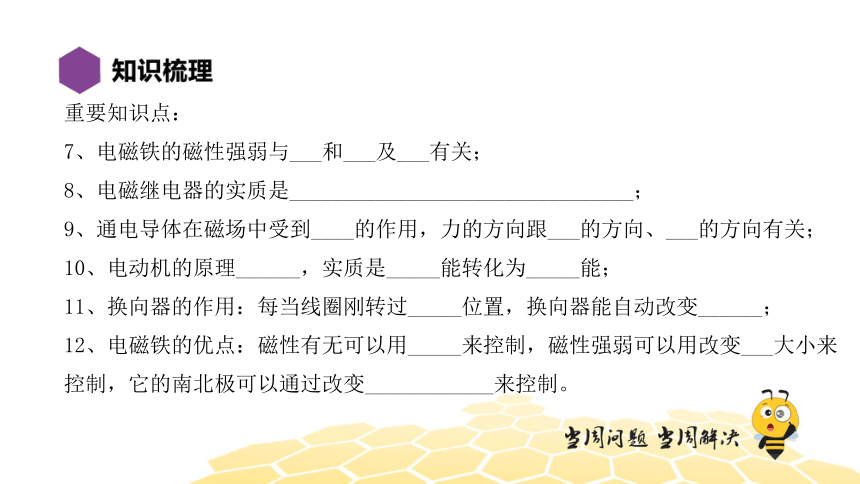

重要知识点：
7、电磁铁的磁性强弱与___和___及___有关；
8、电磁继电器的实质是________________________________；
9、通电导体在磁场中受到____的作用，力的方向跟___的方向、___的方向有关；
10、电动机的原理______，实质是_____能转化为_____能；
11、换向器的作用：每当线圈刚转过_____位置，换向器能自动改变______；
12、电磁铁的优点：磁性有无可以用_____来控制，磁性强弱可以用改变___大小来控制，它的南北极可以通过改变____________来控制。

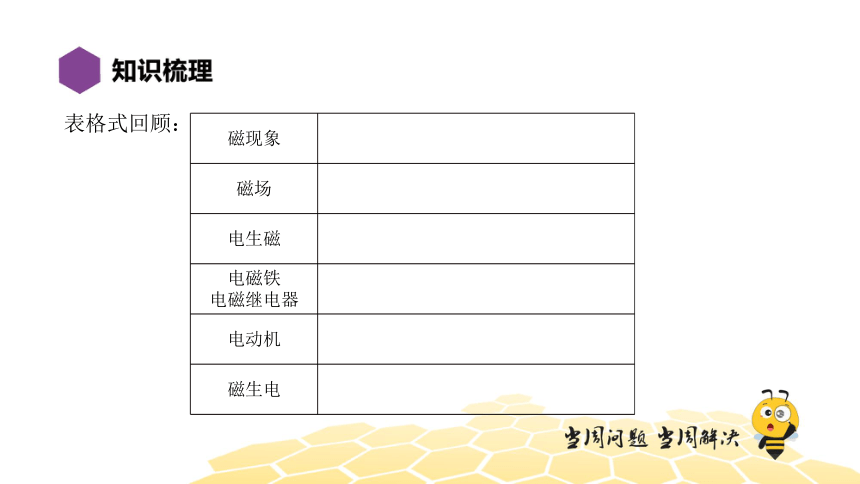

表格式回顾：
磁现象
磁场
电生磁
电磁铁 电磁继电器
电动机
磁生电
下列说法正确的是（ ）
A．电动机的发明，实现了机械能向电能的大规模转化
B．发电机是利用通电线圈在磁场中受力转动的原理制成的
C．奥斯特实验说明利用磁场可以产生电流
D．电铃是利用电流的磁效应来工作的
答案：选D
电动机的能量转化是电能转化成机械能；发电机是利用电磁感应的原理制成的；
奥斯特实验说明电流周围存在磁场；电铃是利用电流的磁效应来工作的。
能够把机械能转化为电能的机器是______；能够把电能转化为机械能的机器是__________。如图所示的三幅图，A图是研究_________的实验，图B是研究___________的实验，C图是研究____________的实验。
B
C
答案：
能够把机械能转化为电能的机器是发电机；能够把电能转化为机械能的机器是电动机。A图是研究电磁感应现象的实验，图B是研究电流的磁效应的实验，C图是研究磁场对电流的作用的实验。
某物理兴趣小组利用图所示装置做探究电磁感应的实验，得到记录表格
(实验中磁铁不运动)：
综合分析实验记录,解答下列问题:
(1)感应电流产生的条件是:
①_______________，该结论是分析比较实验序号__得出的；
②______________，该结论是分析比较实验序号__________得出的。
(2)影响感应电流的方向的因素是：
①________，该结论是分析比较实验序号____________得出的；
②________，该结论是分析比较实验序号____得出的。
实验序号 磁极位置 开关情况 导体运动情况 电流计指针偏转情况
1 上N下S 闭合 不运动 不偏转
2 上N下S 闭合 上、下运动 不偏转
3 上N下S 闭合 水平向右运动 向右偏转
4 上N下S 闭合 水平向左运动 向左偏转
5 上N下S 断开 水平向右运动 不偏转
6 上S下N 闭合 水平向左运动 向右偏转
答案：
(1)感应电流产生的条件是：
①闭合电路,该结论是分析比较实验序号3、5得出的；
②一部分导体在磁场中做切割磁感线运动，该结论是分析比较实验序号1、2、3、4、6得出的。
(2)影响感应电流的方向的因素是：
①导体运动方向，该结论是分析比较实验序号3、4得出的；
②磁场方向，该结论是分析比较实验序号4、6得出的。
