【复习课程】信息的传递
初三 物理
扫码获取更多

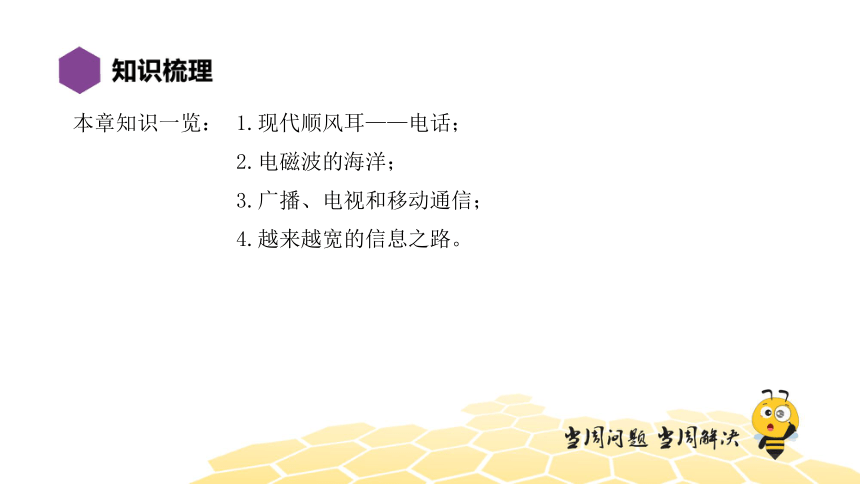

本章知识一览：
1.现代顺风耳——电话；
2.电磁波的海洋；
3.广播、电视和移动通信；
4.越来越宽的信息之路。
·人教版

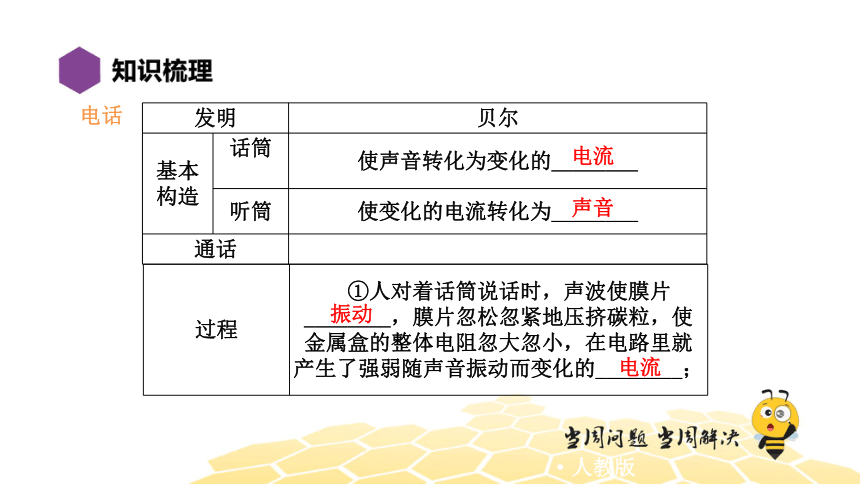

电话
发明 贝尔
基本 构造 话筒 使声音转化为变化的________
听筒 使变化的电流转化为________
通话
电流
声音
过程 　①人对着话筒说话时，声波使膜片________，膜片忽松忽紧地压挤碳粒，使金属盒的整体电阻忽大忽小，在电路里就产生了强弱随声音振动而变化的________；
振动
电流

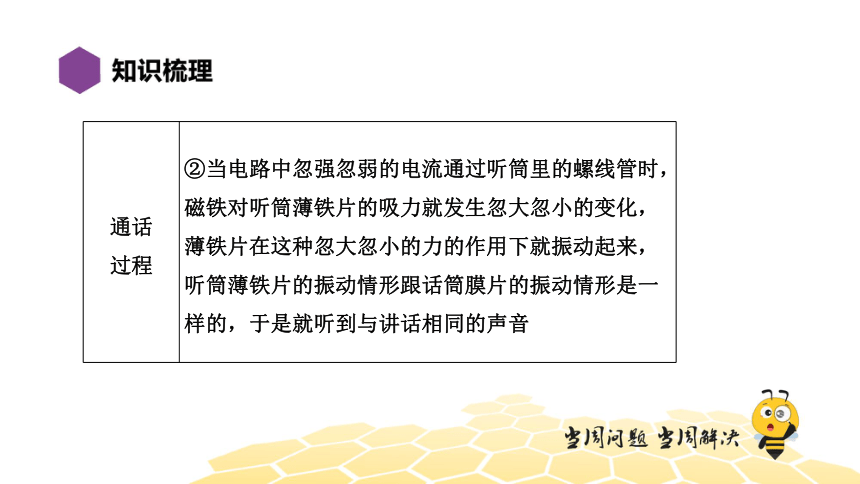

通话 过程 ②当电路中忽强忽弱的电流通过听筒里的螺线管时，磁铁对听筒薄铁片的吸力就发生忽大忽小的变化，薄铁片在这种忽大忽小的力的作用下就振动起来，听筒薄铁片的振动情形跟话筒膜片的振动情形是一样的，于是就听到与讲话相同的声音　

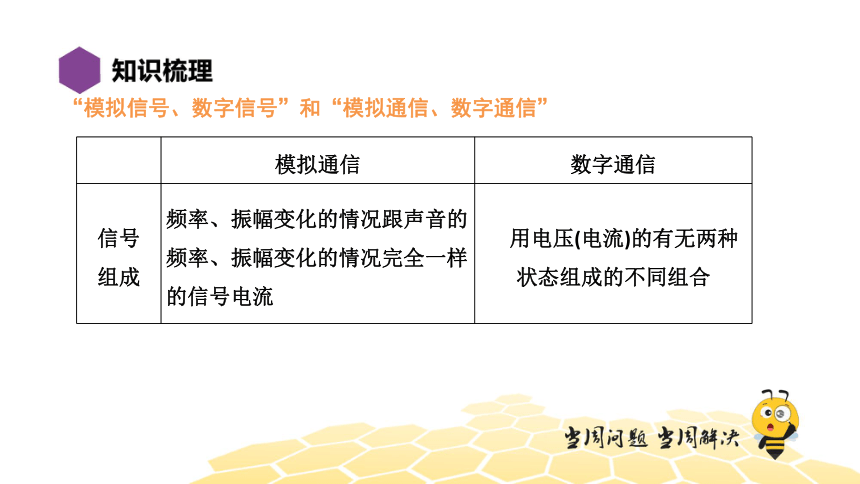

“模拟信号、数字信号”和“模拟通信、数字通信”
模拟通信 数字通信
信号 组成 频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样的信号电流 　用电压(电流)的有无两种状态组成的不同组合

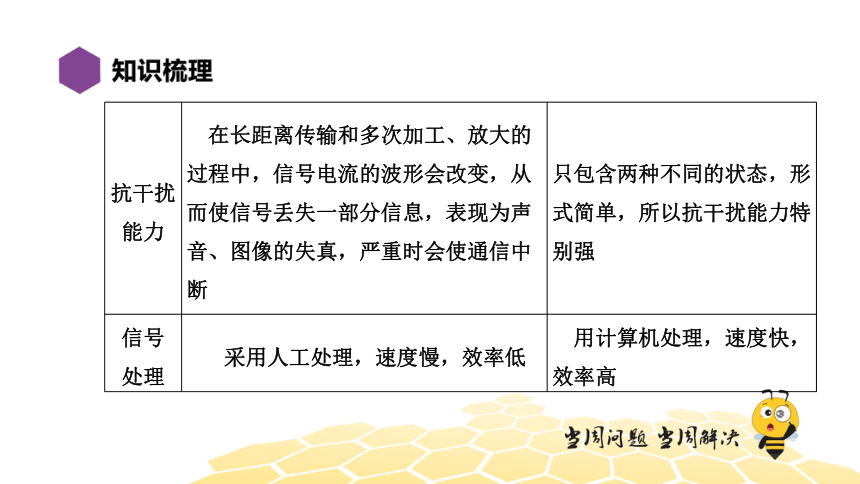

抗干扰 能力 　在长距离传输和多次加工、放大的过程中，信号电流的波形会改变，从而使信号丢失一部分信息，表现为声音、图像的失真，严重时会使通信中断 只包含两种不同的状态，形式简单，所以抗干扰能力特别强
信号 处理 　采用人工处理，速度慢，效率低 　用计算机处理，速度快，效率高

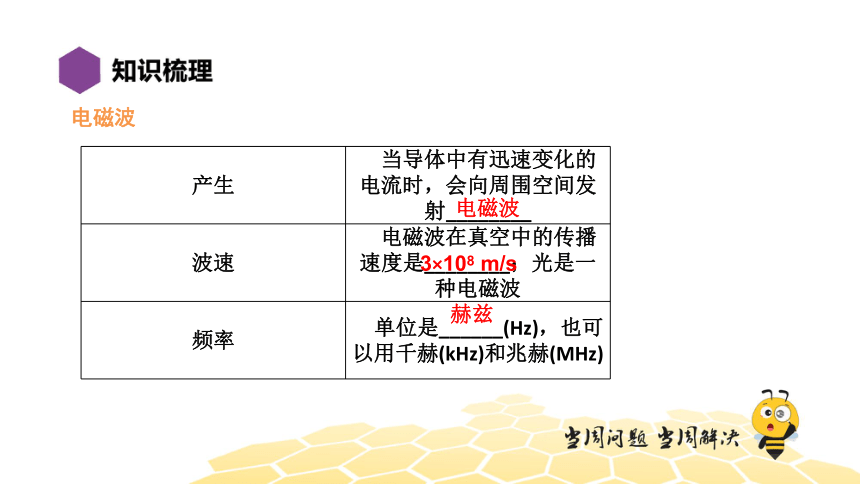

电磁波
产生 　当导体中有迅速变化的电流时，会向周围空间发射________
波速 　电磁波在真空中的传播速度是________；光是一种电磁波
频率 　单位是______(Hz)，也可以用千赫(kHz)和兆赫(MHz)
电磁波
3×108 m/s
赫兹
波长 　 　①两个相邻的波峰(或波谷)之间的距离叫波长，用λ表示
②波速＝_______ _(c＝λf)。c是一个常数，所以可以得出波长与频率成______，波长越长则频率______，频率越高则波长______。
波长×频率
反比
越低
越短
广播、电视和移动通信
1．无线电广播信号的发射和接收
图14－1
图14－2
·人教版
2．电视广播信号的发射和接收
图14－3
图14－4
3．移动电话
移动电话的声音信息是通过________来传递的，移动电话本身既是无线电发射台又是无线电接收台。但由于移动电话的体积小，发射功率不大，天线简单而灵敏度不高，所以必须靠较大的固定无线电台——基地台转播。
无绳电话的主机接在市话网上，相当于一个基地台。
电磁波
信息之路
微波通信 　微波的性质接近于光波，大致沿直线传播，不能沿地面绕射，因此需在每隔50 km左右就建一个微波中继站。中继站可以把上一站传来的微波信号经过处理后，再发射到下一站去，经过很多中继站可以把信息传递到远方
卫星通信 　在地球周围均匀地配置____颗同步通信卫星，就覆盖了几乎全部地球表面，可以实现全球通信。通信卫星是空中微波中继站，它从一个地面站接收发射来的电信号，经过放大变频后，再发送回另一个或几个地面站(不能用月球作为微波中继站)
3
光纤通信
　携带信息的激光从光导纤维的一端射入，在内壁上多次反射，从另一端射出，这样就把它携带的________传到了远方
　光纤特点：光在光导纤维中传输，损耗小，可长距离传输。光纤通信的通信容量____，通信质量____，保密性________
信息
大
高
好
以下说法中正确的是（ ）
A、频率越大的电磁波，它的传播速度越大。
B、电磁波和声波一样不能在真空中传播。
C、不同频率、不同波长的电磁波，它们的传播速度相同。
D、以上说法都正确。
C
·人教版
例1 电话的基本原理是通过话筒与听筒共同完成声信号与________信号的相互转化；近日，西方某国法律禁止低龄少年儿童使用手机，原因是手机辐射的___________会一定程度危害人体健康；微波与中、长波传播速度相同，微波波长较短， 因此频率相对较________。
　
电
电磁波
高
某科技爱好小组，通过自制装置可发射频率为80MHz的电磁波，该电磁波的波长为多少米？
