【知识精讲】热机
初三 物理
扫码获取更多

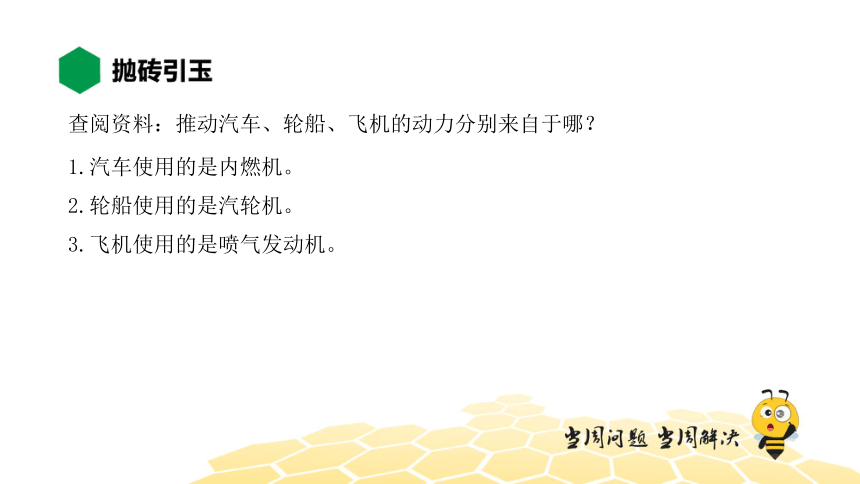

查阅资料：推动汽车、轮船、飞机的动力分别来自于哪？
1.汽车使用的是内燃机。
2.轮船使用的是汽轮机。
3.飞机使用的是喷气发动机。

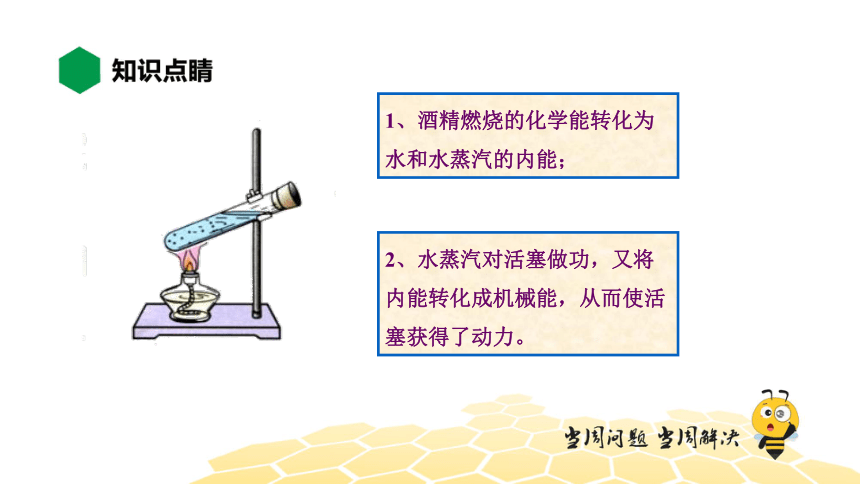

1、酒精燃烧的化学能转化为水和水蒸汽的内能；
2、水蒸汽对活塞做功，又将内能转化成机械能，从而使活塞获得了动力。

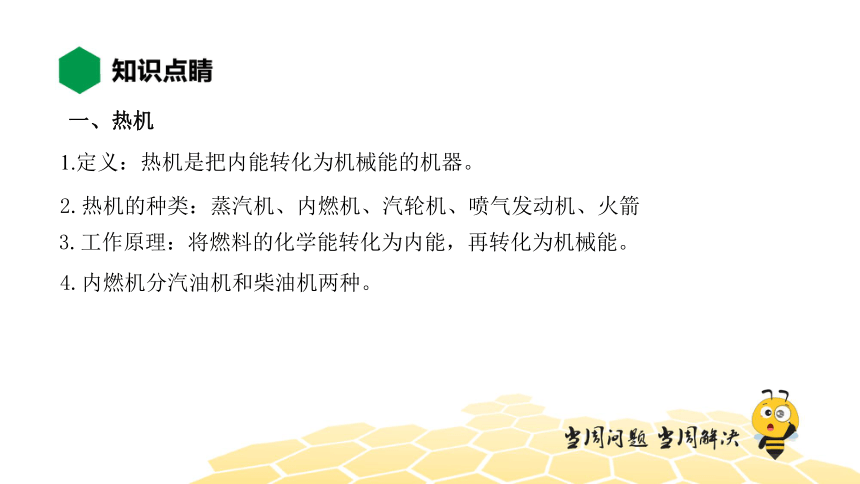

1.定义：热机是把内能转化为机械能的机器。
一、热机
2.热机的种类：蒸汽机、内燃机、汽轮机、喷气发动机、火箭
3.工作原理：将燃料的化学能转化为内能，再转化为机械能。
4.内燃机分汽油机和柴油机两种。

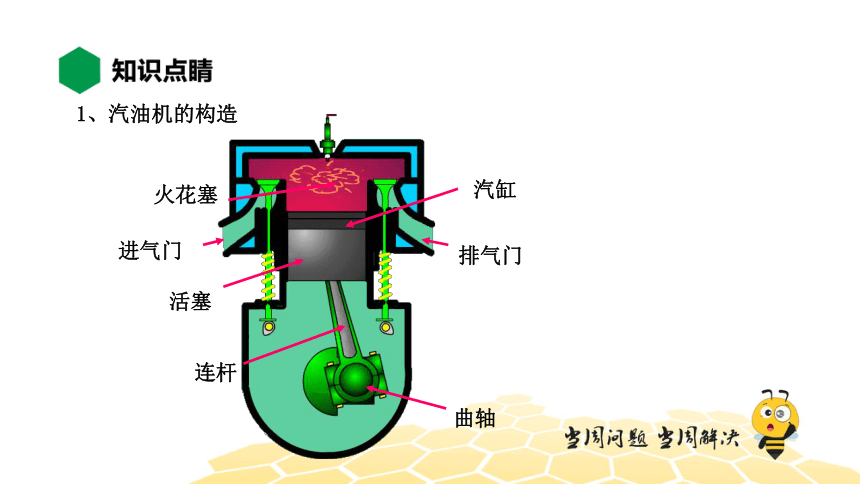

1、汽油机的构造
火花塞
汽缸
进气门
活塞
连杆
排气门
曲轴

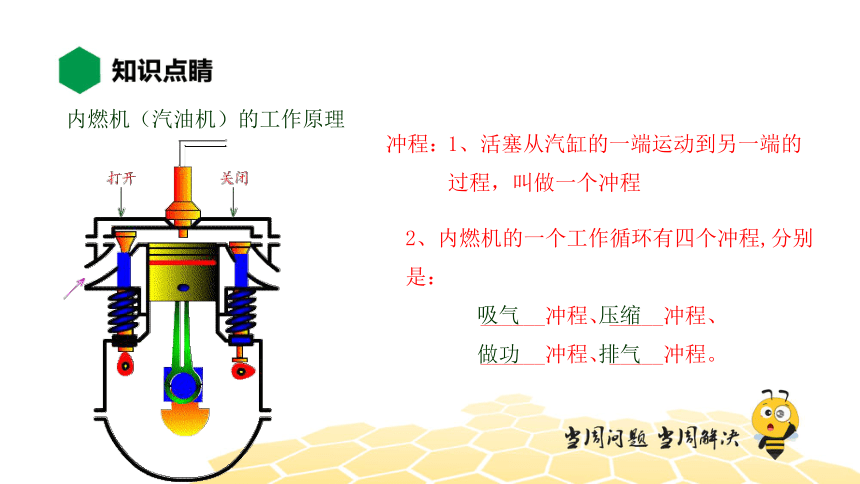

内燃机（汽油机）的工作原理
冲程：
1、活塞从汽缸的一端运动到另一端的过程，叫做一个冲程
2、内燃机的一个工作循环有四个冲程,分别是：
______冲程、_____冲程、
______冲程、_____冲程。
吸气
压缩
做功
排气

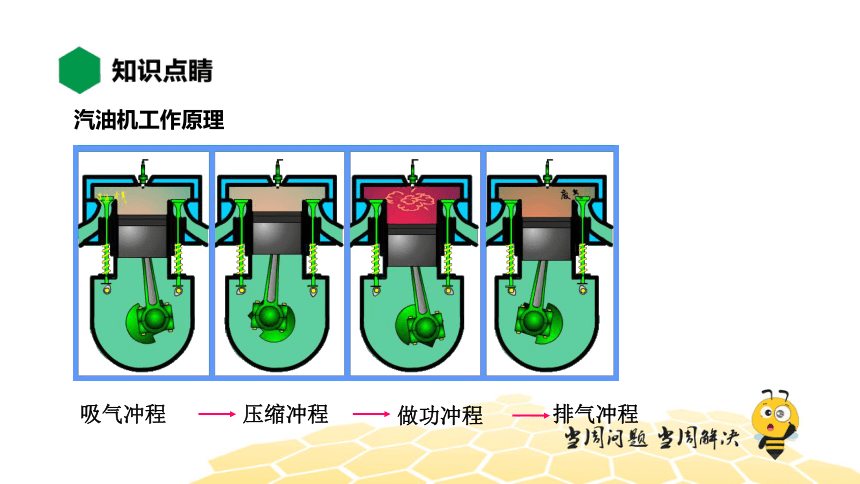

汽油机工作原理
吸气冲程
压缩冲程
做功冲程
排气冲程

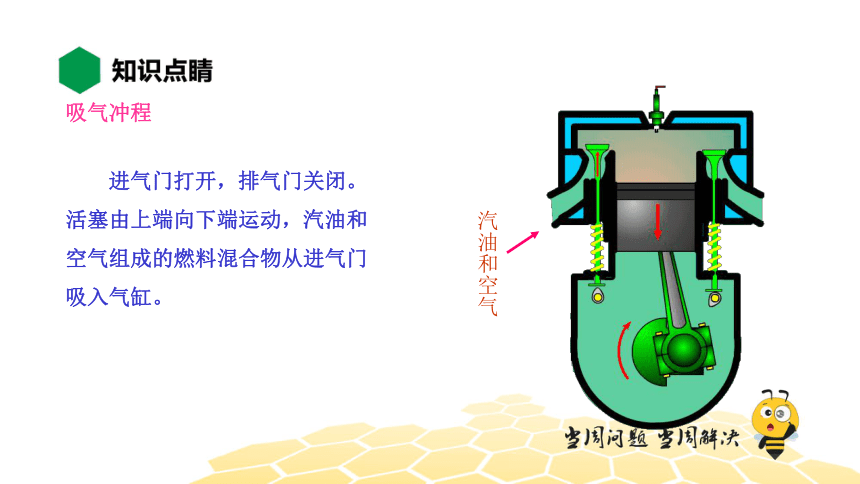

吸气冲程
汽油和空气
进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸。

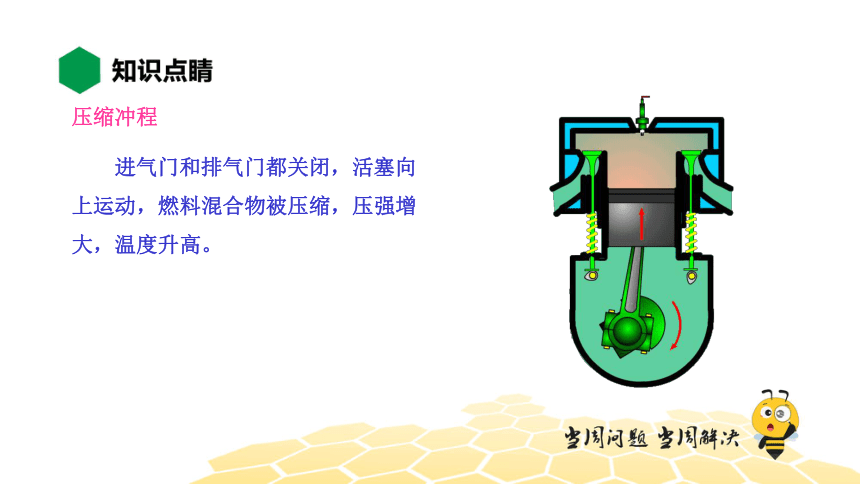

压缩冲程
进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。
做功冲程
在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
排气冲程
燃烧后的废气
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
汽油机工作的四个冲程中，只有 燃气对外做功，其他三个冲程都是辅助冲程，要靠安装在曲轴上的 来完成。必须靠外力来启动.
做功冲程
飞轮的惯性
小结：汽油机一个工作循环包括 冲程，活塞往复 次，曲轴转动 圈，做功 次。有 次能量转化。
4
2
2
1
2
柴油机的构造
喷油嘴
进气门
活塞
连杆
排气门
气缸
曲轴
吸气冲程
空气
进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。
做功冲程
在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
排气冲程
燃烧后的废气
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
汽油机和柴油机：
区别：汽油机有火花塞，柴油机有喷油嘴；
原理：让燃料在气缸内燃烧产生高温高压的燃气来推动活塞来做功。
吸入气缸工作物质：汽油机的是空气和汽油的混合物。柴油机的是纯空气、
汽车已经成为现代生活中不可缺少的一部分，现代汽车多数采用汽油机作为发动机．如图14—1—2所示是四冲程汽油机的工作循环示意图，下列说法中正确的是( )
A. 甲冲程是把机械能转化为内能
B. 乙冲程是把内能转化为机械能
C. 丙冲程是把机械能转化为内能
D. 丁冲程是把内能转化为机械能
如图14—1—3所示的流程图是用来说明单缸四冲程汽油机的一个工作循环和涉及的主要能量转化情况的，下列关于图中①②③④的补充正确的是( )
A. ①做功冲程；②内能转化为机械能；③压缩冲程；④机械能转化为内能
B. ①压缩冲程；②内能转化为机械能；③做功冲程；④机械能转化为内能
C. ①压缩冲程；②机械能转化为内能；③做功冲程；④内能转化为机械能
D. ①做功冲程；②机械能转化为内能；③压缩冲程；④内能转化为机械能
