人教版物理八年级上册《第四章 光现象》练习（含答案）

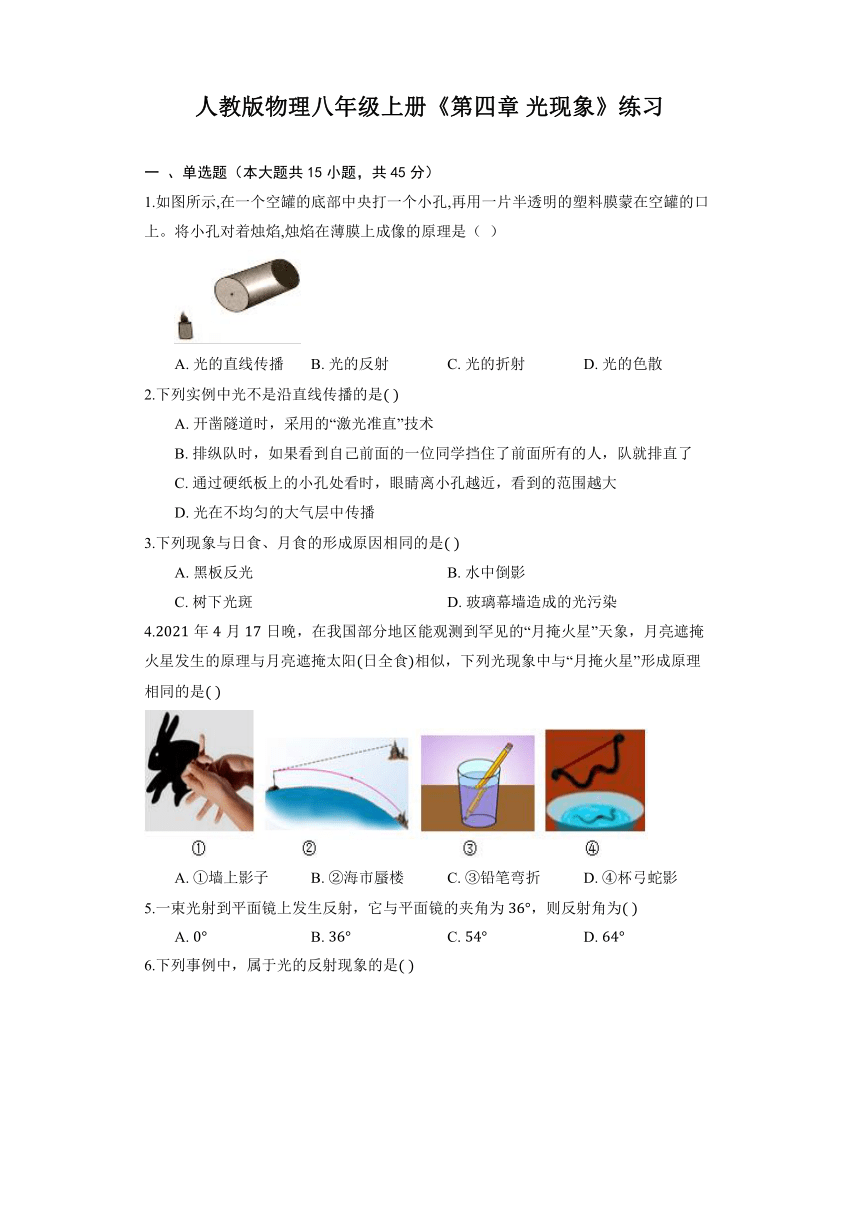

人教版物理八年级上册《第四章 光现象》练习
一 、单选题（本大题共15小题，共45分）
1.如图所示,在一个空罐的底部中央打一个小孔,再用一片半透明的塑料膜蒙在空罐的口上。将小孔对着烛焰,烛焰在薄膜上成像的原理是（ ）
A. 光的直线传播 B. 光的反射 C. 光的折射 D. 光的色散
2.下列实例中光不是沿直线传播的是
A. 开凿隧道时，采用的“激光准直”技术
B. 排纵队时，如果看到自己前面的一位同学挡住了前面所有的人，队就排直了
C. 通过硬纸板上的小孔处看时，眼睛离小孔越近，看到的范围越大
D. 光在不均匀的大气层中传播
3.下列现象与日食、月食的形成原因相同的是
A. 黑板反光 B. 水中倒影
C. 树下光斑 D. 玻璃幕墙造成的光污染
4.年月日晚，在我国部分地区能观测到罕见的“月掩火星”天象，月亮遮掩火星发生的原理与月亮遮掩太阳日全食相似，下列光现象中与“月掩火星”形成原理相同的是
A. ①墙上影子 B. ②海市蜃楼 C. ③铅笔弯折 D. ④杯弓蛇影
5.一束光射到平面镜上发生反射，它与平面镜的夹角为，则反射角为
A. B. C. D.

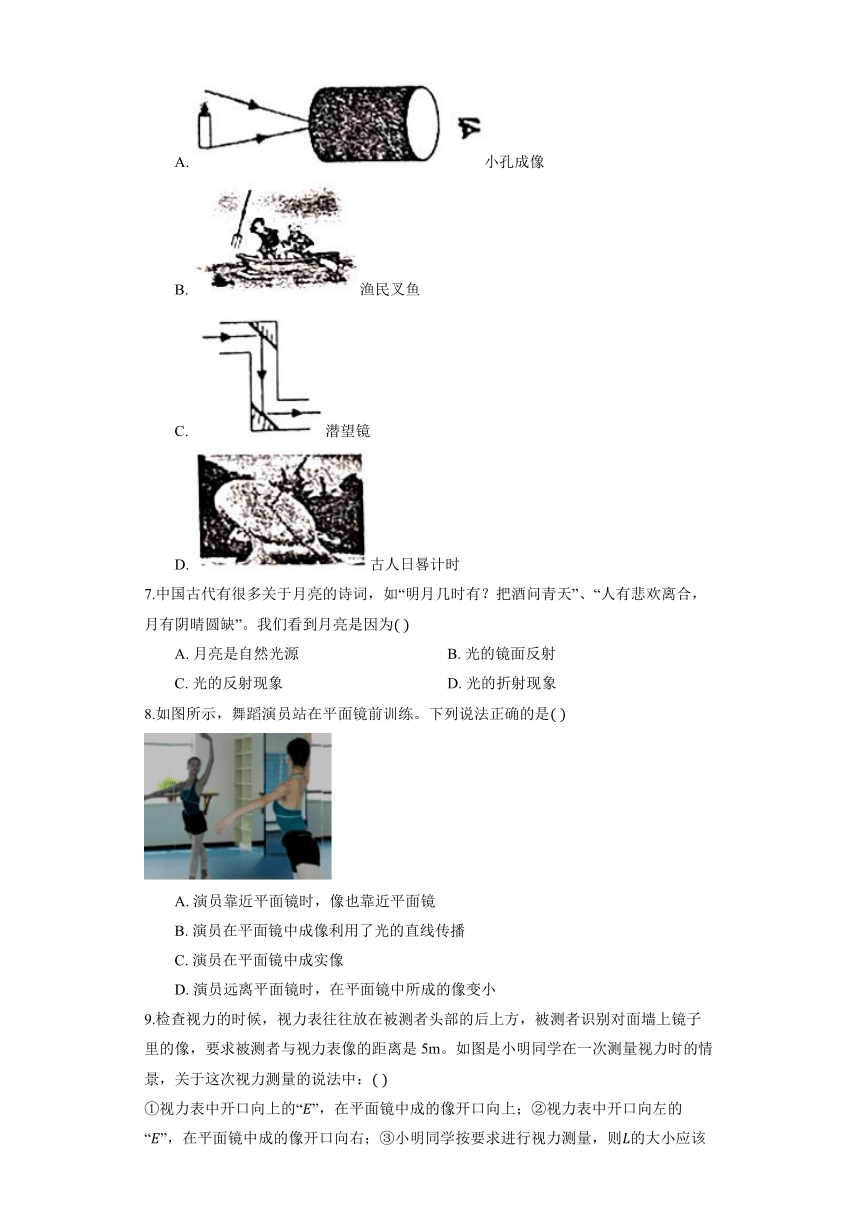

6.下列事例中，属于光的反射现象的是
A. 小孔成像
B. 渔民叉鱼
C. 潜望镜
D. 古人日晷计时
7.中国古代有很多关于月亮的诗词，如“明月几时有？把酒问青天”、“人有悲欢离合，月有阴晴圆缺”。我们看到月亮是因为
A. 月亮是自然光源 B. 光的镜面反射
C. 光的反射现象 D. 光的折射现象
8.如图所示，舞蹈演员站在平面镜前训练。下列说法正确的是
A. 演员面镜时，像也面镜
B. 演员在平面镜中成像利用了光的直线传播
C. 演员在平面镜中成实像
D. 演员远离平面镜时，在平面镜中所成的像变小

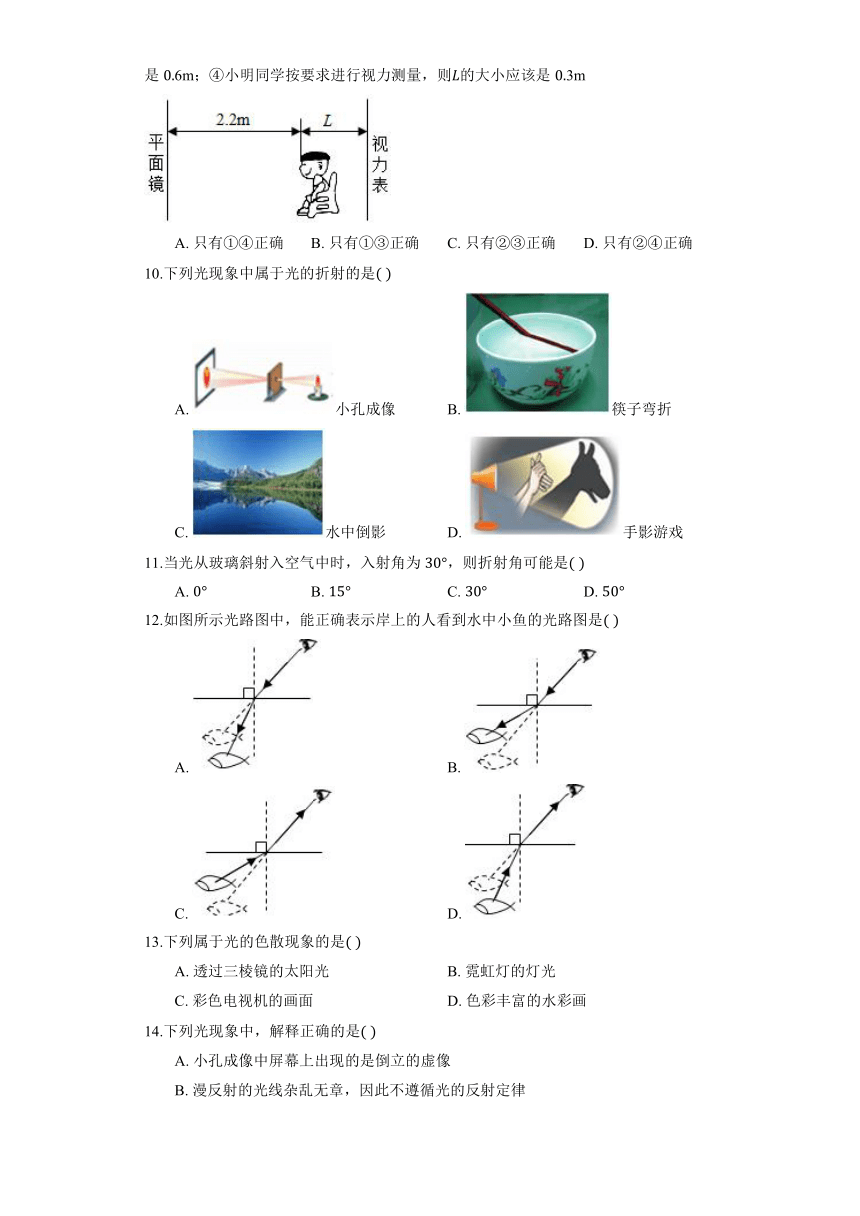

9.检查视力的时候，视力表往往放在被测者头部的后上方，被测者识别对面墙上镜子里的像，要求被测者与视力表像的距离是。如图是小明同学在一次测量视力时的情景，关于这次视力测量的说法中：
①视力表中开口向上的“”，在平面镜中成的像开口向上；②视力表中开口向左的“”，在平面镜中成的像开口向右；③小明同学按要求进行视力测量，则的大小应该是；④小明同学按要求进行视力测量，则的大小应该是
A. 只有①④正确 B. 只有①③正确 C. 只有②③正确 D. 只有②④正确
10.下列光现象中属于光的折射的是
A. 小孔成像 B. 筷子弯折
C. 水中倒影 D. 手影游戏
11.当光从玻璃斜射入空气中时，入射角为，则折射角可能是
A. B. C. D.
12.如图所示光路图中，能正确表示岸上的人看到水中小鱼的光路图是
A. B.
C. D.
13.下列属于光的色散现象的是
A. 透过三棱镜的太阳光 B. 霓虹灯的灯光
C. 彩色电视机的画面 D. 色彩丰富的水彩画
14.下列光现象中，解释正确的是
A. 小孔成像中屏幕上出现的是倒立的虚像
B. 漫反射的光线杂乱无章，因此不遵循光的反射定律
C. 河底看起来变浅，是由于光从空气斜射入水中时发生了折射

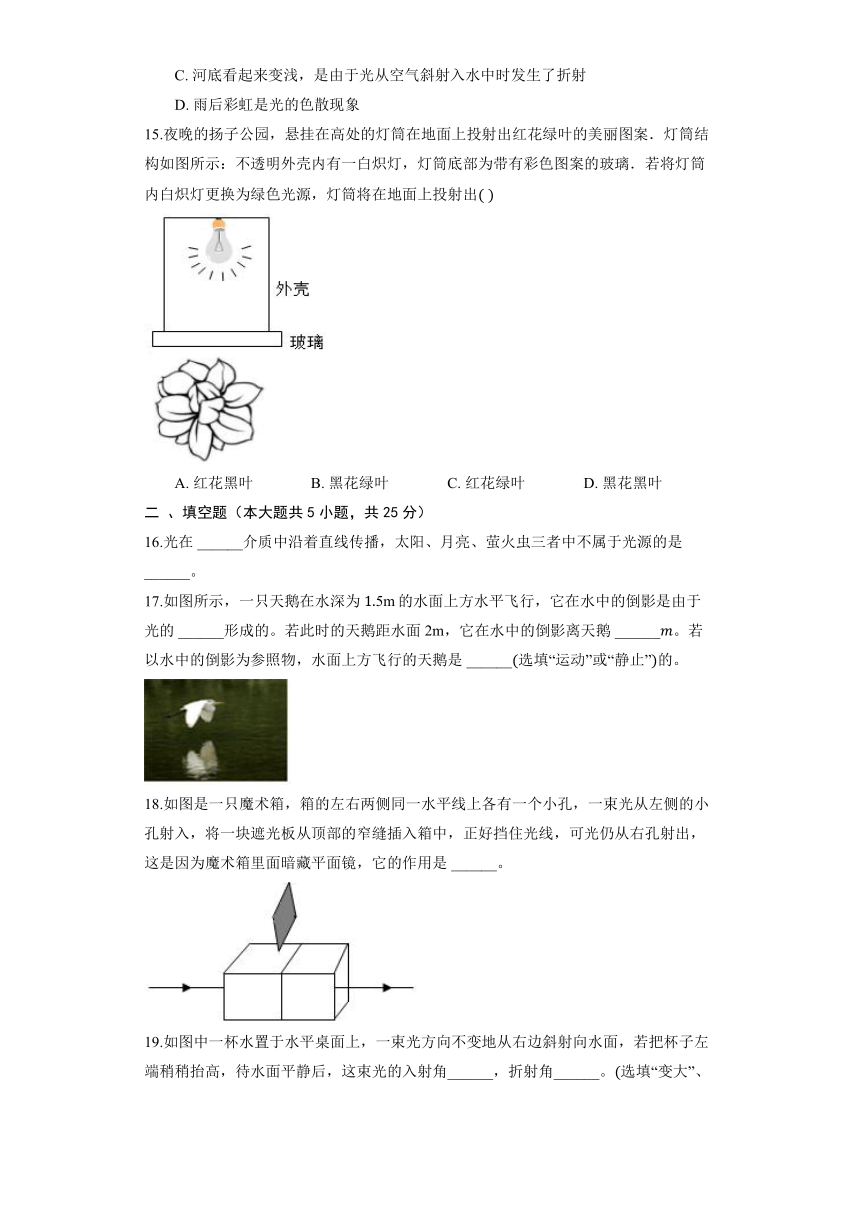

D. 雨后彩虹是光的色散现象
15.夜晚的扬子公园，悬挂在高处的灯筒在地面上投射出红花绿叶的美丽图案．灯筒结构如图所示：不透明外壳内有一白炽灯，灯筒底部为带有彩色图案的玻璃．若将灯筒内白炽灯更换为绿色光源，灯筒将在地面上投射出
A. 红花黑叶 B. 黑花绿叶 C. 红花绿叶 D. 黑花黑叶
二 、填空题（本大题共5小题，共25分）
16.光在 ______介质中沿着直线传播，太阳、月亮、萤火虫三者中不属于光源的是 ______。
17.如图所示，一只天鹅在水深为的水面上方水平飞行，它在水中的倒影是由于光的 ______形成的。若此时的天鹅距水面，它在水中的倒影离天鹅 ______。若以水中的倒影为参照物，水面上方飞行的天鹅是 ______选填“运动”或“静止”的。
18.如图是一只魔术箱，箱的左右两侧同一水平线上各有一个小孔，一束光从左侧的小孔射入，将一块遮光板从顶部的窄缝插入箱中，正好挡住光线，可光仍从右孔射出，这是因为魔术箱里面暗藏平面镜，它的作用是 ______。
19.如图中一杯水置于水平桌面上，一束光方向不变地从右边斜射向水面，若把杯子左端稍稍抬高，待水面平静后，这束光的入射角______，折射角______。选填“变大”、“变小”或“不变”
20.北京时间年月日，全球范围内的日环食精彩上演，日食的形成是因为光的 ______；太阳光经过三棱镜分解为红、橙、黄、绿、蓝、靛、紫七色光，这种现象叫做光的 ______；验钞机是利用荧光物质在 ______选填“红外线”或“紫外线”的照射下能够发光的原理制成的。
三 、实验题（本大题共2小题，共20分）
21.实验小组的同学利用如图所示的实验装置探究“光的反射定律”。
让一细光束紧贴硬纸板射到平面镜上的点，在硬纸板上可看到入射光线，若将纸板向前或向后折，在纸板上不能看到反射光线，这说明______。
实验次数 入射角 反射角
同学们在探究反射角和入射角的关系时，改变了______角大小，先后做三次实验，并将测得的数据记录在表中。分析表中数据得出结论是：______。进行多次实验的目的是______填“防止实验的偶然性”“减小实验误差”
同学们还发现，若将一束光贴着纸板沿射到点，则光沿图中的方向射出，这是因为在反射现象中光路是______。
本实验中硬纸板的作用是______。
22.小亮和小杜一起探究“平面镜成像的特点”：

实验中，小亮在水平桌面的白纸上竖立一块玻璃板作为平面镜，主要是利用玻璃板透明的特点，便于确定像的 ______。
如图甲所示，在玻璃板前放一支点燃的蜡烛，接着小亮拿另一支外形相同的蜡烛，竖立着在玻璃板后面移动，他的眼睛在应在蜡烛 ______选填“”或“”侧观察，直到看上去蜡烛跟蜡烛的像完全 ______，记录下、的位置，此过程也说明平面镜所成的像与物的大小 ______。实验中用蜡烛代替蜡烛的像，这种方法叫做 ______选填“等效替代法”或“转换法”。
如图甲所示，移动点燃的蜡烛分别到、、点，重复中的操作，记录下蜡烛的位置对应为、、点，用直线将、、和、、分别连接成三角形，将纸沿对折，发现两个三角形几乎重合，此现象说明平面镜成的像 ______。选填下方序号
A.是虚像
B.大小与物体的大小相等
C.和物体到平面镜的距离相等，和物体连线与镜面垂直
小杜学完平面镜的知识后，想确定家中穿衣镜成像的反射面，她将笔尖紧贴镜面，如图乙所示，发现笔尖的像与笔尖之间有一段距离，说明 ______填“”或“”是反射面。
四 、作图题（本大题共2小题，共20分）
23.如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。
24.如图所示，潜入泳池底部的小明用点表示望向水面点，观察到泳池上方的探照灯在玻璃幕墙中的像，请完成该过程的光路图。
答案和解析
1.【答案】A;
【解析】
2.【答案】D;
【解析】解：、挖掘隧道时，采用激光准直技术，是利用了光沿直线传播原理，故不符合题意。
、排纵队时，如果看到自己前面的一位同学挡住了前面所有的人，队就直了，就是利用了光沿直线传播原理，故不符合题意。
、通过硬纸板上的小孔向外面看时，看到的范围很大，是由于光的直线传播形成的，故不符合题意；
、光在不均匀大气层中传播，传播方向会偏折，发生折射现象，故符合题意；
故选：。
在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；光在不均匀的透明介质中传播时，方向会发生偏折，这也属于光的折射。
一般来说：见到影子、日月食、小孔成像、“三点一线”就联系到光的直线传播原理；见到镜子、倒影、潜望镜就联系到光的反射原理；见到水中的物体，隔着玻璃或透镜看物体，海市蜃楼就联系到光的折射原理。
3.【答案】C;
【解析】解：日食、月食是由光的直线传播形成的；
、黑板“反光”，是因为黑板发生了镜面反射，黑板反射的光线比粉笔字反射的光线强，使人无法看清黑板上的字，故错误；
、水中的倒影是“平面镜成像”现象，是由光的反射形成的，故错误；
、树下光斑是太阳光通过树叶间的小孔呈现在地面上的像，是小孔成像现象，是由光沿直线传播形成的，故正确；
、玻璃幕墙造成的光污染是由于光发生了镜面反射，故错误。
故选：。
光现象有以下三种情况：
光在同种均匀物质中沿直线传播，如：激光准直、小孔成像和影子的形成等；
当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；光射又分为镜面反射和漫反射；
当光从一种介质斜射入另一种介质时，传播方向会发生改变，即发生折射现象，如：看水里的鱼比实际位置浅、彩虹的形成等。
此题主要考查了镜面反射、光的直线传播等知识，属于基础题。
4.【答案】A;
【解析】解：月亮遮掩火星与月亮遮掩太阳日全食都是因为光的直线传播形成的。
、①墙上影子，是因为光的直线传播形成的；
、②海市蜃楼，是因为光的折射形成的；
、③铅笔弯折，是因为光的折射形成的；
、④杯弓蛇影，是因为光的反射形成的。
故选：。
月亮遮掩火星与月亮遮掩太阳日全食都是因为光的直线传播形成的。
此题主要考查了光的直线传播，解决此题要求了解一些光的直线传播产生的现象及其他光现象，属于基本内容，比较简单。
5.【答案】C;
【解析】解：光线与平面镜的夹角为，所以入射角为；由于反射角等于入射角，故反射角也为。
故选：。
入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。发生反射时，反射角等于入射角。
此题主要考查入射角和反射角的概念、反射角与入射角的关系以及发生漫反射的特点，注意发生漫反射时，在“不同位置”上都能看到。
6.【答案】C;
【解析】解：
、小孔成像是由光沿直线传播形成的，故不符合题意；
、渔民叉鱼是一种由光的折射产生的现象，是光从水斜射入空气中发生折射引起的，故不符合题意；
、因潜望镜内部装有平面镜，且平面镜成等大正立的虚像，成像原理是光的反射现象，故符合题意；
、由于光沿直线传播，当光遇到不透光障碍物后，被障碍物挡住，于是在障碍物后面就形成影子；日晷就是利用影子的方向、长短粗略判断时刻的计时仪器，故不符合题意。
故选：。
光沿直线传播的事例有小孔成像、日食、月食及影子等；
当光从一种介质斜射入另一种介质时，传播方向发生偏折，这就是光的折射现象；
平面镜成像属于光的反射现象。
此题主要考查学生对光的反射现象在生活中应用的了解和掌握，是一道基础题。
7.【答案】C;
【解析】解：月亮本身并不能发光，所以月亮不是光源。
我们能看到月亮是因为太阳光照到月亮的表面发生反射，反射光线射向不同的方向，因此属于漫反射。
故选：。
我们把正在发光的物体叫做光源.
我们能看见物体，是因为有光线或反射的光线进入我们的眼睛。
镜面反射和漫反射在实例中表现出来的最大不同：镜面反射是将光朝同一方向反射，漫反射是将光朝各个方向反射。
此题主要考查光源、光的反射，解答时应注意镜面反射和漫反射的区别。
8.【答案】A;
【解析】解：、由于物体到平面镜的距离与像到平面镜的距离相等，演员面镜时，像也面镜，故正确；
、平面镜成像成像的原理是光的反射，故错误；
、根据平面镜成像的特点可知，演员在平面镜中成虚像，故错误；
、因平面镜成正立、等大的虚像，故演员远离平面镜时，在平面镜中所成的像的大小不变，故错误。
故选：。
平面镜成像的特点：物体到平面镜的距离与像到平面镜的距离相等，平面镜所成的像与物体关于平面镜对称，平面镜成正立、等大的虚像。
此题主要考查了平面镜成像的特点，要理解成正立、等大虚像的真正含义，并做到灵活运用。
9.【答案】B;
【解析】解：平面镜所成像是正立、等大的虚像，物像相对于平面镜对称。所以视力表中开口向上的“”，在平面镜中成的像开口也向上；视力表中开口向左的“”，在平面镜中成的像开口也向左；
要求被测者与视力表像的距离是，由图知，小明到平面镜距离，所以视力表的像到平面镜距离为，视力表到平面镜距离也为，则的大小应该是。
综上分析可知，只有①③正确。
故选：。
平面镜成像时，像与物体到平面镜距离相等，像是正立、等大虚像，据此分析解答。
此题主要考查了在检查视力时所遇到的有关平面镜成像的知识，与实际结合紧密，牢固掌握平面镜成像特点是关键。
10.【答案】B;
【解析】解：、小孔成像是由光的直线传播形成的，故错误；
、水中筷子“弯折”，属于光的折射现象，故正确；
、小桥在水中的倒影属于平面镜成像，是光的反射现象，故错误；
、手影游戏是由光的直线传播形成的，故错误。
故选：。
判断此题要掌握好三种光的现象：光在同种均匀介质中沿直线传播，如：激光准直、小孔成像和影子的形成等；
当光照射到两种物质分界面上时，有一部分光被反射回来发生反射现象，如：平面镜成像、水中倒影等；
当光从一种介质斜射入另一种介质时，传播方向的会改变，发生折射现象，如：看水里的鱼比实际位置浅等。
学习光的直线传播、光的反射、光的折射时，要多留心生活中的实例，影子、日月食、小孔成像是光的直线传播；镜子、倒影、潜望镜是光的反射；看水中的物体、隔着玻璃、杯子或透镜看物体是光的折射。
11.【答案】D;
【解析】解：由光的折射定律可知：光从玻璃斜射入空气中时，折射角大于入射角，由于入射角等于，所以折射角大于，故正确。
故选：。
根据光的折射定律，当光从玻璃斜射入空气中时，折射角大于入射角，对各个选项逐一分析。
此题主要考查了光的折射规律的内容，明确一束光从玻璃里斜射入空气中时入射角和折射角的关系是解答该题的关键。
12.【答案】D;
【解析】解：、人在岸上看到水中的鱼，是水中鱼反射的光由水中斜射入空气中的人眼，故错误；
、光由水中斜射入空气中时，折射角应大于入射角，故错误，正确。
故选：。
鱼反射的光由水中斜射入空气时，在水面处发生折射，折射角大于入射角，折射光线远离法线，折射光线进入人眼，人逆着折射光线看到的是鱼变浅了的鱼的虚像。
此题主要考查了光折射的光路图，知道看水中鱼时，光的传播方向，折射角与入射角的关系是正确解答该题的关键。
13.【答案】A;
【解析】解：、太阳光透过三棱镜分解成各种彩色光，这种现象叫做光的色散现象，故正确；
、霓虹灯的五光十色是因为灯管中充入稀有气体可以产生各种颜色的光，不是光的色散现象，故错误；
、五彩缤纷的电视画面是色光的三原色：红、绿、蓝组合而成的，不是光的色散现象，故错误；
、色彩丰富的水彩画是颜料的三原色红、黄、蓝调和而成的，不是光的色散现象，故错误。
故选：。
光的色散是太阳光经过三棱镜被分解为绚丽的七色光；
稀有气体充入灯泡中能呈现不同颜色的光，可做光源，例如充入氖气发红光，充入氙气，发白光等，所以稀有气体制成五光十色的霓虹灯；
色光的三原色是：红、绿、蓝；
颜料的三原色是红、黄、蓝。
该题考查了光的色散，要求学生知道太阳光白光是由七种单色光混合而成的复色光；光的三原色和颜料的三原色很相似，很容易混淆，注意区分。
14.【答案】D;
【解析】解：、小孔成像依据的是光的直线传播原理，成倒立的实像，故错误；
、虽然漫反射的光线杂乱无章，但每条光线也要遵循光的反射定律，故错误；
、河底看起来变浅，是由于光从水中斜射入空气时发生了折射，故错误；
、雨后彩虹是光的色散现象，属于光的折射，故正确。
故选：。
光在同种均匀介质中是沿直线传播的。
光发生反射时要遵循光的反射定律，漫反射也遵循光的反射定律。
光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象。
光的色散现象属于光的折射。
此题主要考查了光的折射现象、反射及直线传播，这几种现象很容易混淆，平时要注意区别，是一道很典型的题目。
15.【答案】B;
【解析】解：由题意可知灯筒底部的玻璃图案是红花绿叶，白炽灯发出的是七种色光混合而成白光，照射到红色的花上只透过红光，照射到绿色的叶上只透过绿光，所以会出现红花绿叶的图案。当白炽灯更换为绿色光源时，照射到红色的花上会被吸收，所以能看到黑色的花；照射到绿叶上时，绿色光透过，所以叶仍是绿色，故。
故选：。
透明物体的颜色由它透过的色光决定，只透过与它颜色相同的光，其他色光都吸收。
不透明物体的颜色由其反射的光的颜色决定的。
此题主要考查学生光学知识，知道透明物体颜色是由什么决定是解答该题的关键。
16.【答案】同种均匀 月亮;
【解析】解：根据光的直线传播原理：光在同种均匀介质中沿直线传播；
在太阳、月亮、萤火虫中，月亮自身不能发光，会反射光线，故月亮不是光源。
故答案为：同种均匀；月亮。
光在同种均匀介质中沿直线传播；自身发光的物质是光源。
此题主要考查了光源的概念以及光的直线传播，属基础知识的考查，难度不大。
17.【答案】反射 4 静止;
【解析】解：天鹅在水中的倒影是由光的反射形成的虚像，
已知天鹅离水面，由平面镜成像的特点可知，倒影距离水面也是，则它在水中的倒影离天鹅；
一只天鹅正平行于水面飞行，因天鹅与像倒影间没有位置的变化，所以，若以水中的倒影为参照物，则水面上方飞行的天鹅是静止的。
故答案为：反射；；静止。
水中的倒影是由光的反射形成的虚像，
平面镜成像的特点：成虚像，像和物体大小相等、像和物体关于平面镜对称、像到平面镜的距离和物体到平面镜的距离相等；
在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。
此题主要考查了运动和静止的相对性和平面镜成像特点的应用，难度不大，属于基础知识。
18.【答案】改变光路;
【解析】解：如图所示，由光束从左侧的小孔射入，从右侧小孔射出时光线的方向没有发生改变，其实就是三块平面镜的反射，由此可知，这里平面镜的作用是改变光路。
故答案为：改变光路。
首先根据激光束从左侧的小孔射入，从右侧小孔射出时光线的特点，然后再根据面镜对光线的作用作出图示，即可解答。
此题通过人们喜欢的魔术考查平面镜的应用，题目新颖，能够激发学生学习物理的兴趣。
19.【答案】不变 不变;
【解析】解：当把杯子左端垫高些时，水面仍然是水平的，即法线方向仍然是竖直方向，故入射角不变，所以反射角和折射角也不变化。
故答案为：不变；不变。
解决此题的关键是分析入射角是如何变化的，然后根据反射规律和折射规律判断反射角和折射角的变化情况。
解决此题的关键还是看入射角，知道水面是水平的，不会受容器高度的变化而改变。
20.【答案】直线传播 色散 紫外线;
【解析】解：当太阳、月球、地球位于同一直线上，月球处于太阳与地球之间时，沿直线传播的太阳光被不透明的月球挡住，在月球的后面阳光照不到的地球上，形成影，在地球上看不到太阳，便形成日食；
三棱镜可以把太阳光分解成红、橙、黄、绿、蓝、靛、紫几种不同颜色的光，这一现象叫做光的色散；
紫外线可以使荧光物质发光，所以可以用来检验钞票中的荧光物质，从而辨别真假。
故答案为：直线传播；色散；紫外线。
光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、影子的形成、日食和月食等；
太阳光经过三棱镜折射后可以分散成七种颜色的光，这就是光的色散现象；
紫外线的用途：紫外线能使荧光物质发光；杀菌；能促使维生素的合成。
此题主要考查了光学知识在生产和生活中的应用，知识得到学以致用，可以加深对知识的理解和提高学习的兴趣，基础题目。
21.【答案】光反射时，反射光线、入射光线、法线在同一平面内 入射 反射角等于入射角 A 可逆的 呈现光路;
【解析】解：把纸板向前或向后转折，在纸板上都不能看到反射光线，这说明反射光线与入射光线和法线在同一平面内；
分析上表中反射角和入射角的数据可知，改变入射角的大小，得到反射角与入射角的关系，反射角等于入射角；进行多次实验的目的是防止实验的偶然性；
当光逆着原来的反射光线入射时，反射光线也逆着原来的入射光线反射出去，即将一束光贴着纸板沿射到点，光将沿图中的方向射出，这说明在反射现象中光路是可逆的。
硬纸板的作用首先是显示光的传播路径，便于分析；
由可知，硬纸板还可以判断反射光线、入射光线和法线是否在同一平面内。
故答案为：光反射时，反射光线、入射光线、法线在同一平面内；入射；反射角等于入射角；；可逆的；呈现光路。
当纸板在同一平面上时，能够在纸板上观察到反射光线。当纸板不在同一平面上时，若不能观察到反射光线，则说明两者反射光线和入射光线在同一平面上；
根据测量分析即可；为了得到普遍性的结论，减小偶然性，实验中应改变入射角的度数进行多次测量；
让光线逆着的方向射向镜面，会发现反射光线沿着方向射出告诉的信息，可以得到此题的答案；
硬纸板的作用是显示光路，并通过向后折另一半，来判断反射光线、入射光线和法线是否在同一平面内。
此题主要考查了研究光的反射定律的实验。本实验可以得出：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角。以及光路具有可逆性。要理解硬纸板在本实验中的作用。
22.【答案】位置 A 重合 相等 等效替代法 C B;
【解析】解：实验中用玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于观察像并确定像的位置；
另一支外形相同未点燃的蜡烛，竖立着在玻璃板后面移动，他的眼睛在应在蜡烛侧观察，直到看上去它跟蜡烛的像完全重合；此过程也说明平面镜所成的像与物的大小相等，此方法为等效替代法；
如图甲所示，移动点燃的蜡烛分别到、、点，重复中的操作，记录下蜡烛的位置对应为、、点，用直线将、、和、、分别连接成三角形，将纸沿对折，发现两个三角形几乎重合，此现象说明平面镜成的像和物体到平面镜的距离相等，和物体连线与镜面垂直；
将笔尖紧贴镜面，发现笔尖的像与笔尖之间有一段距离，这是因为玻璃有一定的厚度，笔尖通过面成像穿衣镜的里层镀了膜，镀膜后增强了光的反射，从而造成笔尖的像与笔尖之间有一段距离，由此可见，是反射面。
故答案为：位置；；重合；相等；等效替代法；；。
实验中为了确定像的位置，用透明的玻璃板来代替平面镜；
平面镜所成的像和物大小相等，实验中用等效替代的方法来研究像和物的大小关系；
平面镜成像时，物像连线与镜面垂直且物和像到镜面的距离相等；
根据平面镜成像特点分析判断。
关于平面镜成像特点的实验探究，常是中考出题的热点，关键是掌握平面镜成像的特点，针对性的分析问题。
23.【答案】解：作出电灯S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O（入射点），沿OP画出反射光线，连接SO画出入射光线，如图所示：
;
【解析】
由题知，之所以能找到足球，是因为灯光照射到了足球上，据此根据平面镜成像的特点：像与物体关于镜面对称作图，并且要知道反射光线的反向延长线过像点。
明确平面镜成像的实质，并把握好作图的顺序，是完成此题的关键，同时，还要注意实线、虚线的区别。
24.【答案】解：
先根据平面镜成像时像与物的对称性，作出探照灯S在玻璃幕墙MN中的像S′，然后连接S′A画出反射光线，这样S′A与平面镜有一个交点O，此交点即为入射点，再连接SO为入射光线，OA为反射光线，连接AB为折射光线，如图所示：
;
【解析】
潜入泳池底部的小明望向水面点，观察到泳池上方的探照灯在玻璃幕墙中的像，是探照灯发出的光线经玻璃幕墙反射后的光线，在点处发生折射进入到小明的眼睛里，据此根据平面镜成像的特点和光的折射规律作图。
此题主要考查平面镜成像的特点和光的折射光路图的画法，需要注意的是哪些线是实线、哪些线是虚线，另外不要把方向标反了。
