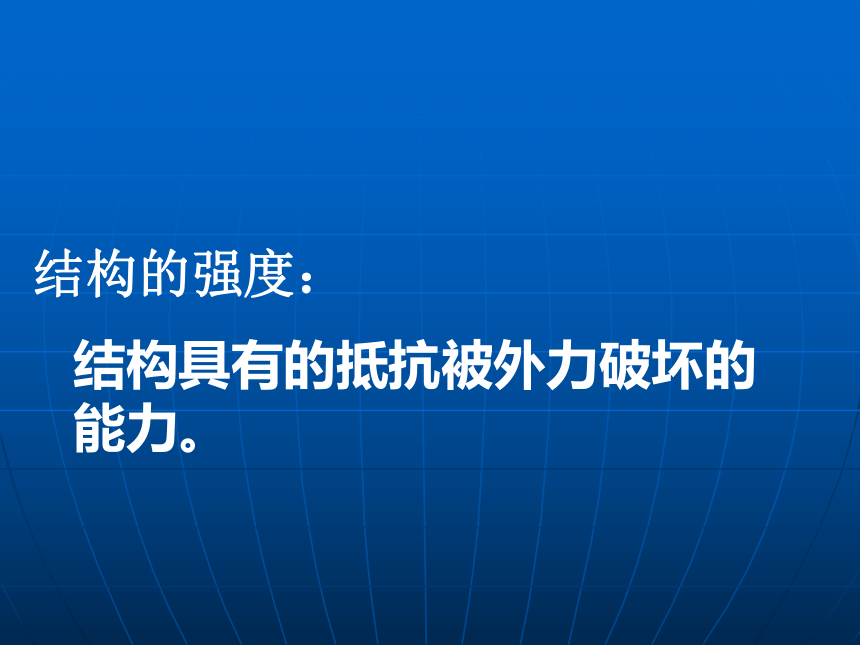

课件42张PPT。结构与强度结构具有的抵抗被外力破坏的能力。结构的强度:

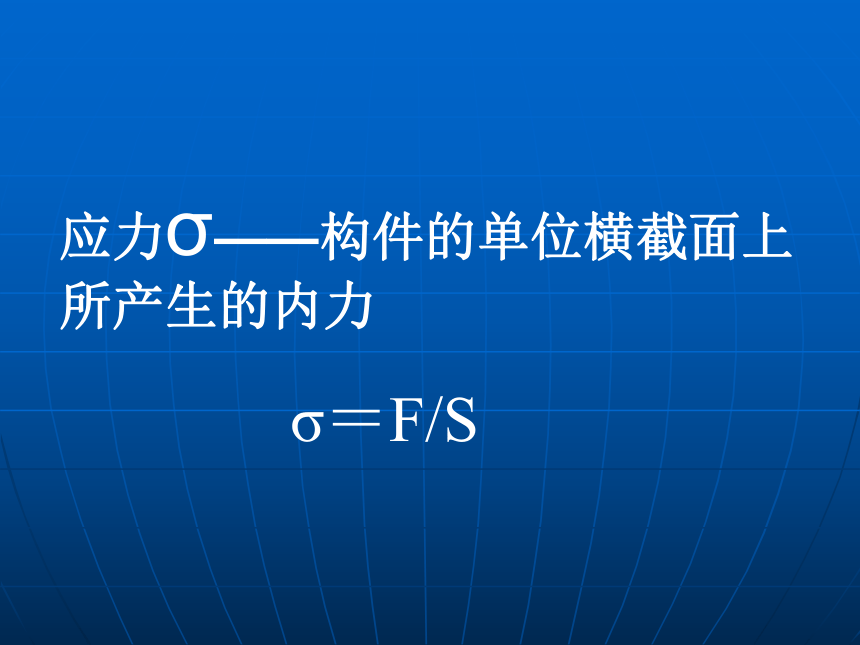

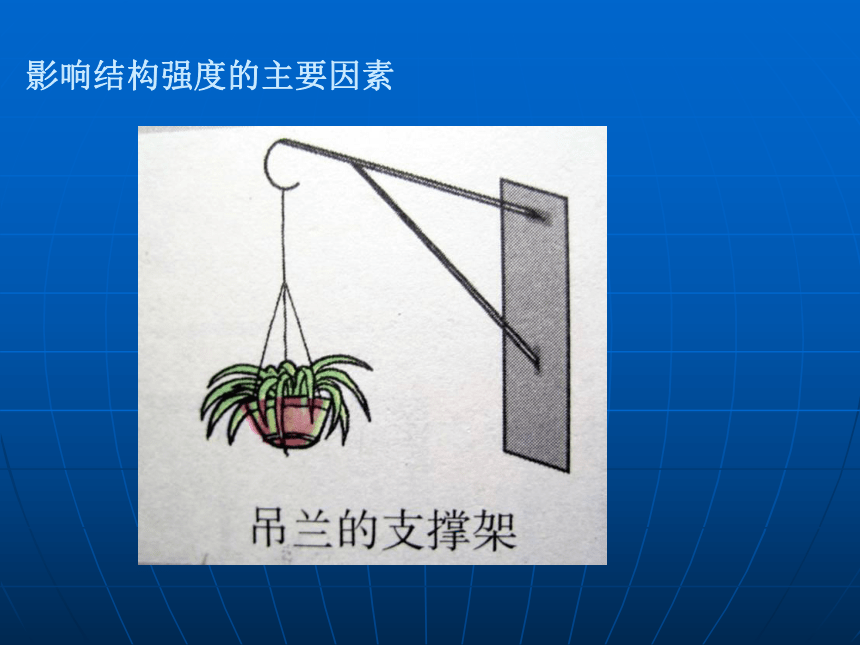

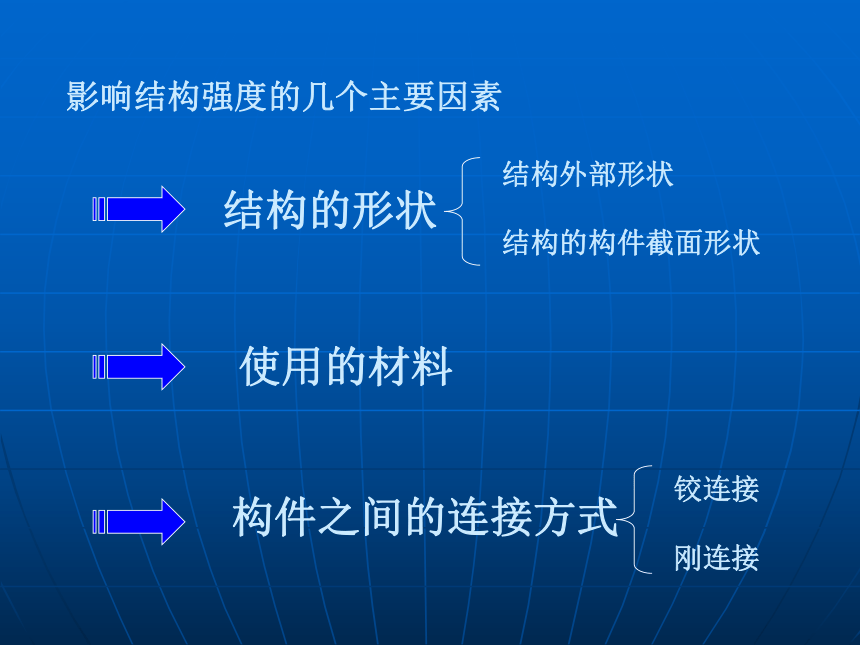

应力σ——构件的单位横截面上所产生的内力σ=F/S影响结构强度的主要因素影响结构强度的几个主要因素结构的形状使用的材料构件之间的连接方式结构外部形状
结构的构件截面形状铰连接

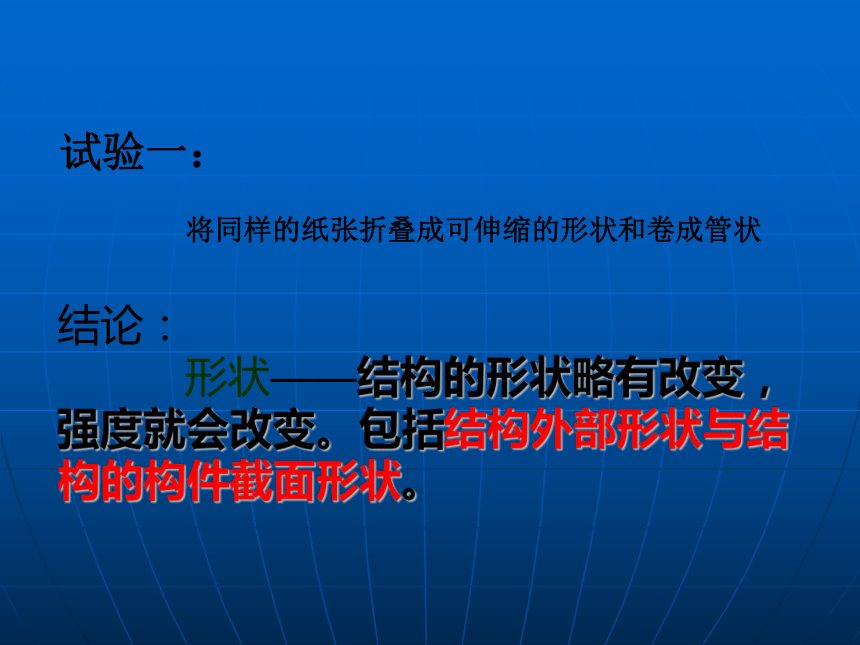

刚连接试验一:
将同样的纸张折叠成可伸缩的形状和卷成管状结论:
形状——结构的形状略有改变,强度就会改变。包括结构外部形状与结构的构件截面形状。

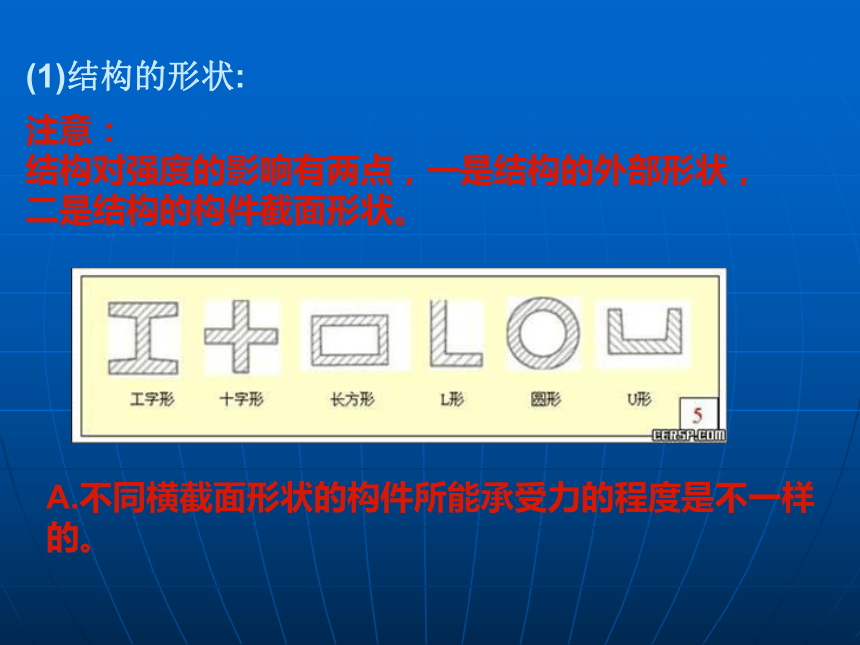

(1)结构的形状: A.不同横截面形状的构件所能承受力的程度是不一样的。注意:

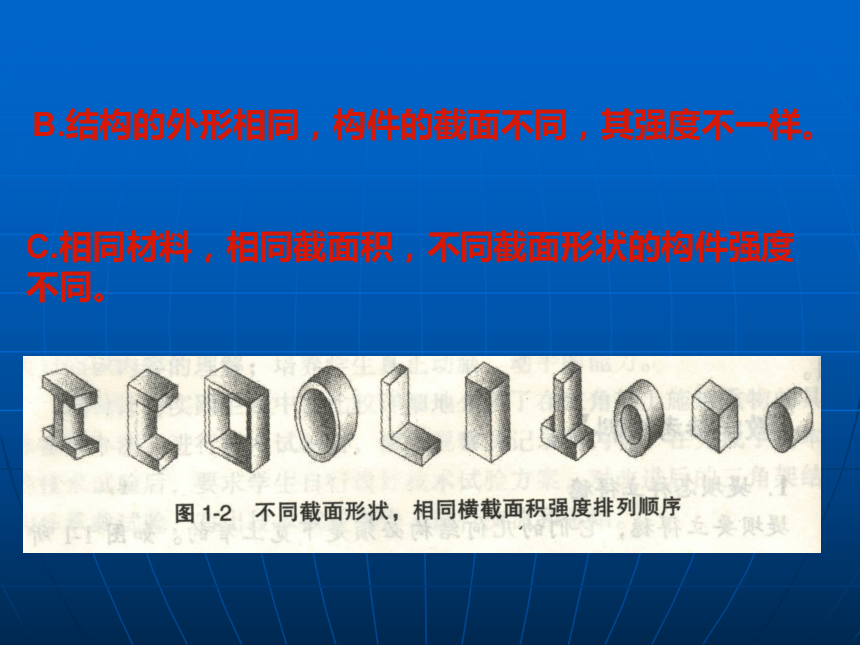

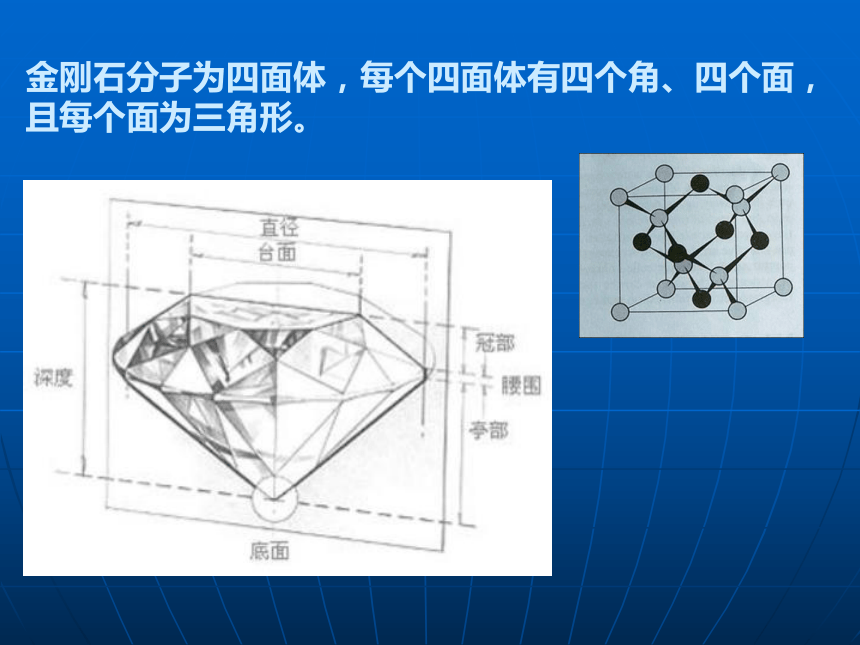

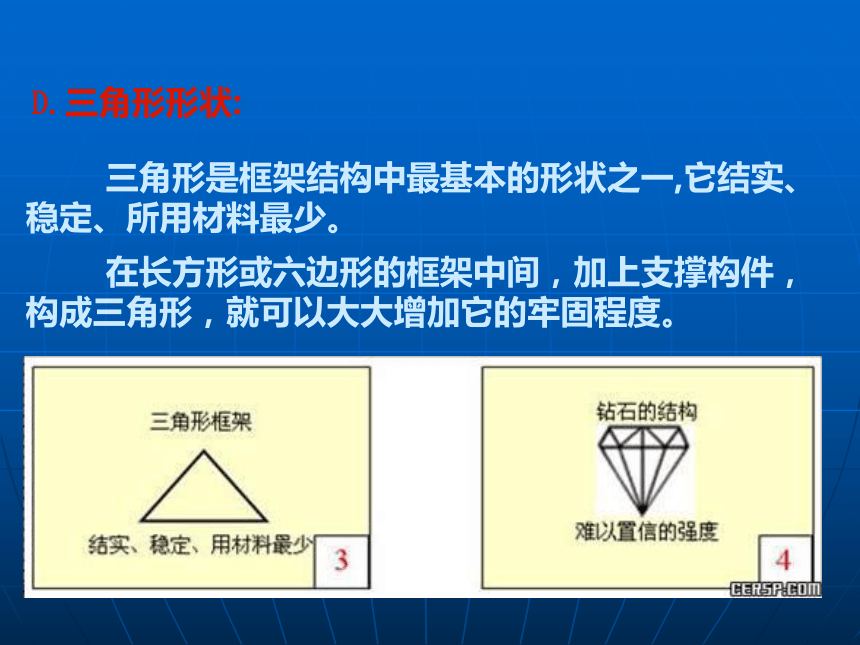

结构对强度的影响有两点,一是结构的外部形状,二是结构的构件截面形状。C.相同材料,相同截面积,不同截面形状的构件强度不同。B.结构的外形相同,构件的截面不同,其强度不一样。D.三角形形状: 三角形是框架结构中最基本的形状之一,它结实、稳定、所用材料最少。 在长方形或六边形的框架中间,加上支撑构件,构成三角形,就可以大大增加它的牢固程度。金刚石分子为四面体,每个四面体有四个角、四个面,且每个面为三角形。试验二:

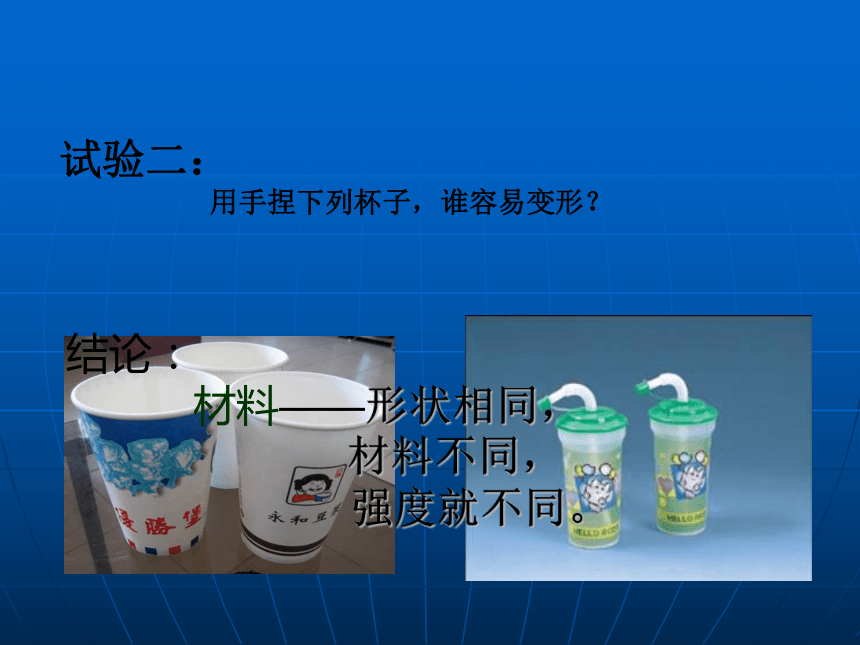

用手捏下列杯子,谁容易变形?结论:
材料——形状相同,
材料不同,
强度就不同。

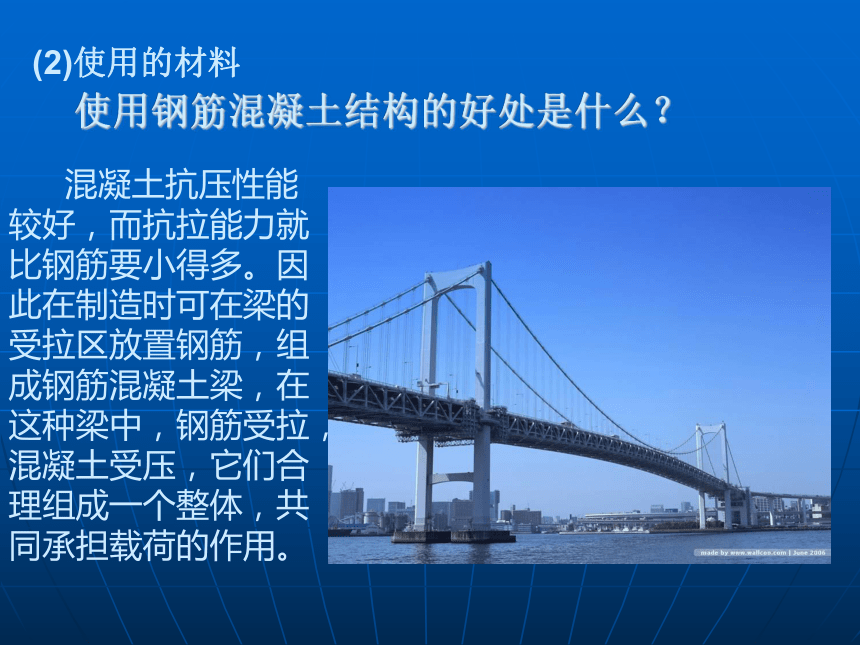

(2)使用的材料 使用钢筋混凝土结构的好处是什么? 混凝土抗压性能较好,而抗拉能力就比钢筋要小得多。因此在制造时可在梁的受拉区放置钢筋,组成钢筋混凝土梁,在这种梁中,钢筋受拉,混凝土受压,它们合理组成一个整体,共同承担载荷的作用。 试验三:
比较一下榫接和钉接的木椅,哪个比较稳固?结论:
材料的连接方式——不同的连接方式,受力传递方式和效果不一样,结构的强度也不同。
(3)构件之间的连接方式: 结构的连接是指通过一定的连接物将构件组成整体结构。 结构构建的连接通常有以下两类:
铰连接 刚连接铰连接:被连接的构件在连接处不能相对移动,但可以相对转动,具体有松螺栓、松铆等。 刚连接:被连接的构件在连接处不能相对移动,也不能相对转动,具体有榫接、胶接、焊接等。胶接榫接焊接下列自行车四个部位的连接中属于铰连接的是B下列常用工具中属于刚连接的是D图示为某公司简易不锈钢晒衣架广告,两个人挂在衣架上以示其牢固,若要求晒衣架每面能承重40kg,请你设计一个简易试验方案,检验该晒衣架的强度和稳定性。(1)分别用示意图表示试验方法,必要时用文字说明。(给定待测晒衣架1个,10kg铁砣若干,坚固绳索若干)(2)如果该晒衣架强度不够,可能损坏的部位有哪些?(3)如果该晒衣架稳定性不够,请提出改进措施。 结构对事物的功能和作用产生着直接的影响,结构的改变可能导致功能的改变多功能起子结构与功能:回顾:自行车的发展史男式单车女式单车电动三轮车情侣车运动自行车医务用活动床车雪地摩托车残疾人专用电动车拐杖伞、三节伞 、情侣伞 多用螺丝批自行车的结构与功能?Arantix山地自行车车架似蜘蛛网强度胜过钢 折叠式单车童车冰上自行车冰上自行车 一种人力驱动的冰上自行车,有车架、踏板曲柄、链轮、前转向轴及后轴。其特点是∶在前转向轴的一端处装有一只前冰刀,在后轴的两端对称地刚性联接两个倾斜的盘状冰刀,从而形成一种三点支撑的可在冰面上前进、倒退、前后滑行及刹车的冰上自行车。 避震单车自主活动探究主题:
“塑料瓶大变身”
材料:
废旧塑料瓶、透明胶、剪刀、彩纸、图钉、502胶水、绳子、木棍、吸管等
注意事项:
注意安全、把握时间、辅助材料不一定用完活动步骤时间限制为25分钟1、全班同学分小组,每组5人,
2、组内讨论,制作作品
3、组间交流,最后介绍小组作品练习P23
1/2/3/4小结一、结构的稳定性
影响结构稳定性的三个因素:重心位置、支撑面积的大小和结构的形状
二、结构的强度
影响结构强度的三因素:结构的形状、结构的材料与连接
三、结构与功能谢谢大家
