第十九章生活用电单元达标培优习题 2021-2022学年人教版物理九年级全一册（含答案）

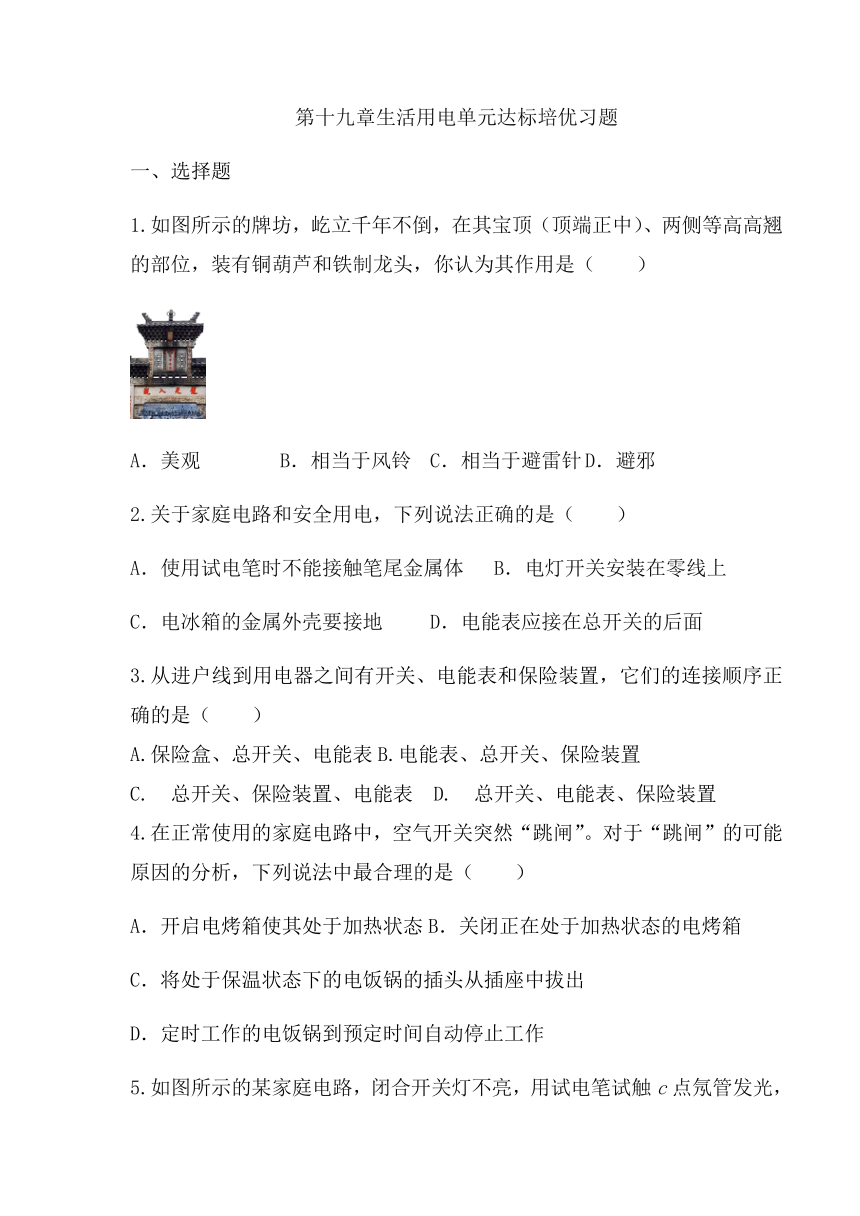

第十九章生活用电单元达标培优习题
一、选择题
1.如图所示的牌坊，屹立千年不倒，在其宝顶（顶端正中）、两侧等高高翘的部位，装有铜葫芦和铁制龙头，你认为其作用是（　　）
A．美观 B．相当于风铃 C．相当于避雷针 D．避邪
2.关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用试电笔时不能接触笔尾金属体 B．电灯开关安装在零线上
C．电冰箱的金属外壳要接地 D．电能表应接在总开关的后面
3.从进户线到用电器之间有开关、电能表和保险装置，它们的连接顺序正确的是（　　）
A.保险盒、总开关、电能表B.电能表、总开关、保险装置
C. 总开关、保险装置、电能表 D. 总开关、电能表、保险装置
4.在正常使用的家庭电路中，空气开关突然“跳闸”。对于“跳闸”的可能原因的分析，下列说法中最合理的是（　　）
A．开启电烤箱使其处于加热状态B．关闭正在处于加热状态的电烤箱
C．将处于保温状态下的电饭锅的插头从插座中拔出
D．定时工作的电饭锅到预定时间自动停止工作

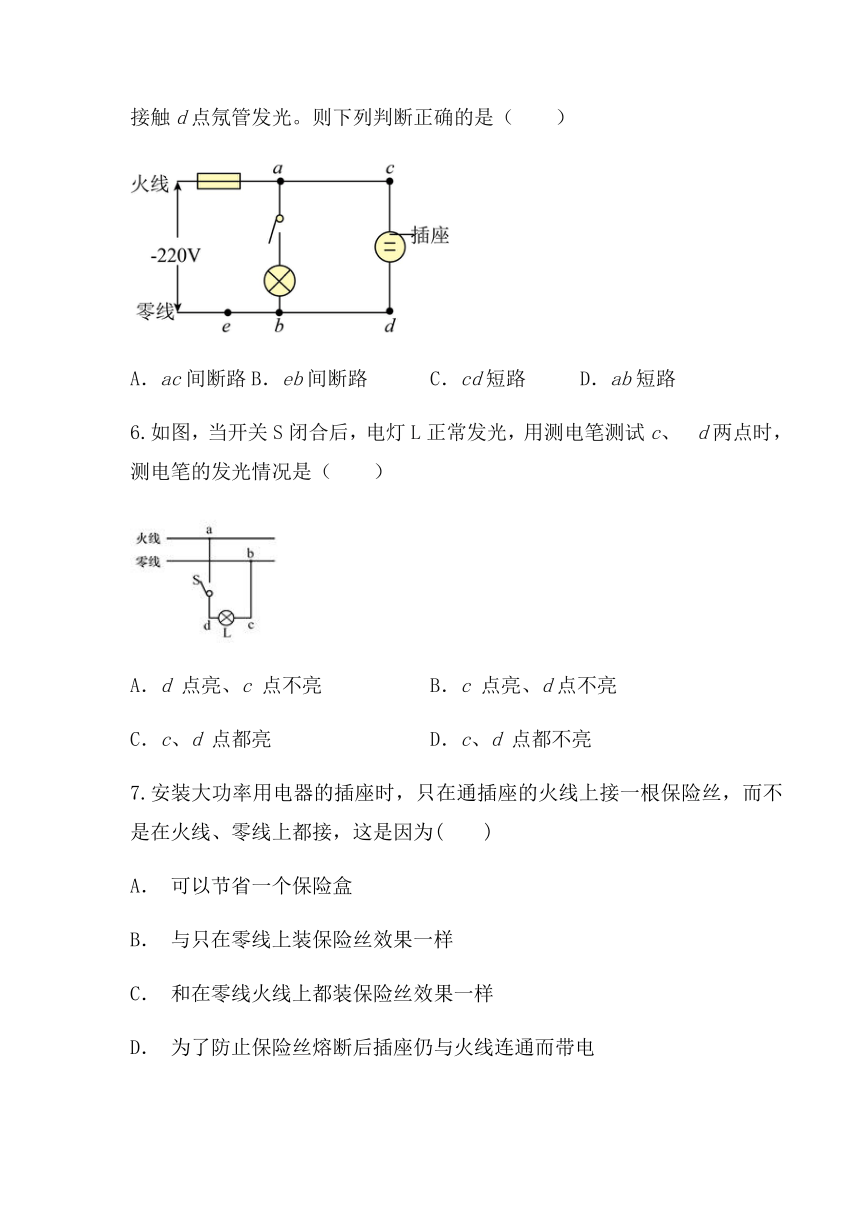

5.如图所示的某家庭电路，闭合开关灯不亮，用试电笔试触c点氖管发光，接触d点氖管发光。则下列判断正确的是（　　）
A．ac间断路B．eb间断路 C．cd短路 D．ab短路
6.如图，当开关S闭合后，电灯L正常发光，用测电笔测试c、 d两点时，测电笔的发光情况是（　　）
A．d 点亮、c 点不亮 B．c 点亮、d点不亮
C．c、d 点都亮 D．c、d 点都不亮
7.安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为(　　)
A． 可以节省一个保险盒
B． 与只在零线上装保险丝效果一样
C． 和在零线火线上都装保险丝效果一样
D． 为了防止保险丝熔断后插座仍与火线连通而带电

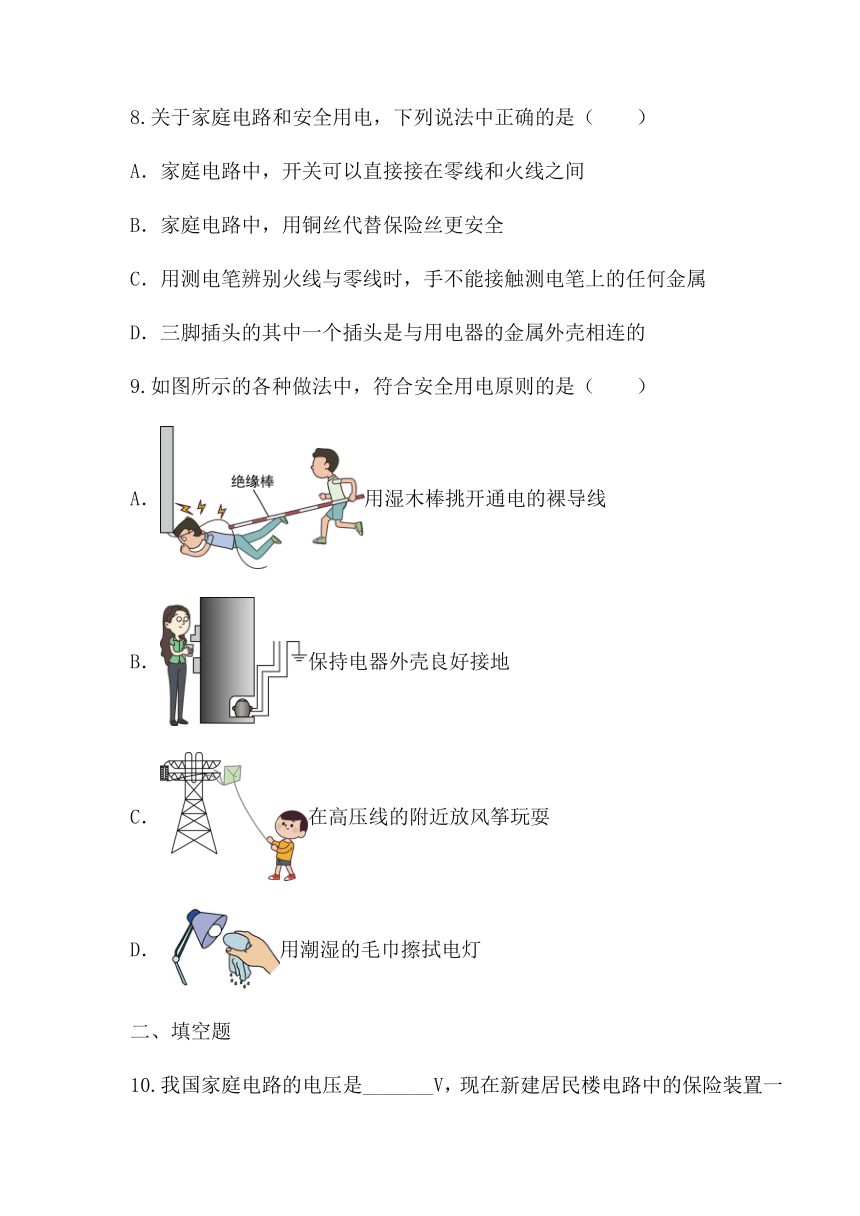

8.关于家庭电路和安全用电，下列说法中正确的是（　　）
A．家庭电路中，开关可以直接接在零线和火线之间
B．家庭电路中，用铜丝代替保险丝更安全
C．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属
D．三脚插头的其中一个插头是与用电器的金属外壳相连的
9.如图所示的各种做法中，符合安全用电原则的是（　　）
A．用湿木棒挑开通电的裸导线
B．保持电器外壳良好接地
C．在高压线的附近放风筝玩耍
D．用潮湿的毛巾擦拭电灯
二、填空题

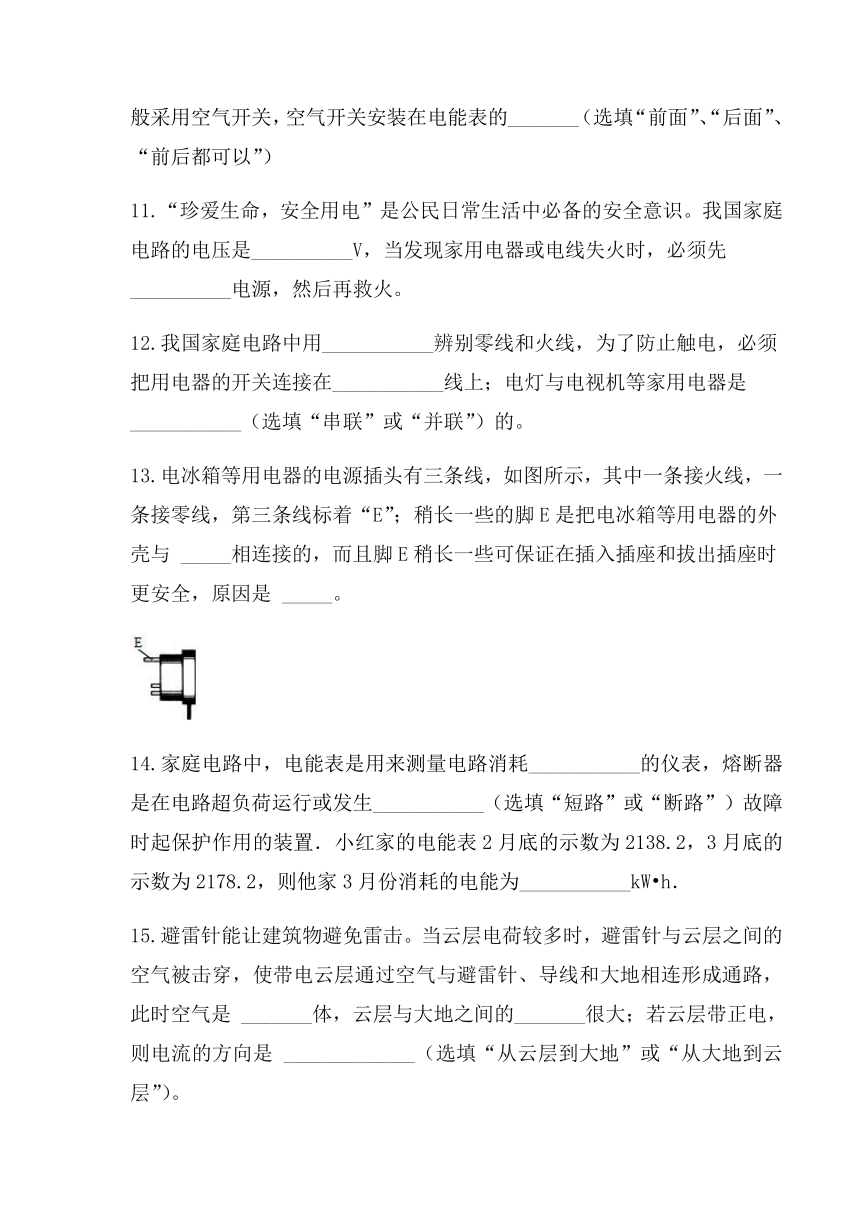

10.我国家庭电路的电压是_______V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的_______（选填“前面”、“后面”、“前后都可以”）
11.“珍爱生命，安全用电”是公民日常生活中必备的安全意识。我国家庭电路的电压是__________V，当发现家用电器或电线失火时，必须先__________电源，然后再救火。
12.我国家庭电路中用___________辨别零线和火线，为了防止触电，必须把用电器的开关连接在___________线上；电灯与电视机等家用电器是___________（选填“串联”或“并联”）的。
13.电冰箱等用电器的电源插头有三条线，如图所示，其中一条接火线，一条接零线，第三条线标着“E”；稍长一些的脚E是把电冰箱等用电器的外壳与 _____相连接的，而且脚E稍长一些可保证在插入插座和拔出插座时更安全，原因是 _____。
14.家庭电路中，电能表是用来测量电路消耗___________的仪表，熔断器是在电路超负荷运行或发生___________（选填“短路”或“断路”）故障时起保护作用的装置．小红家的电能表2月底的示数为2138.2，3月底的示数为2178.2，则他家3月份消耗的电能为___________kW h．
15.避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是 _______体，云层与大地之间的_______很大；若云层带正电，则电流的方向是 _____________（选填“从云层到大地”或“从大地到云层”）。

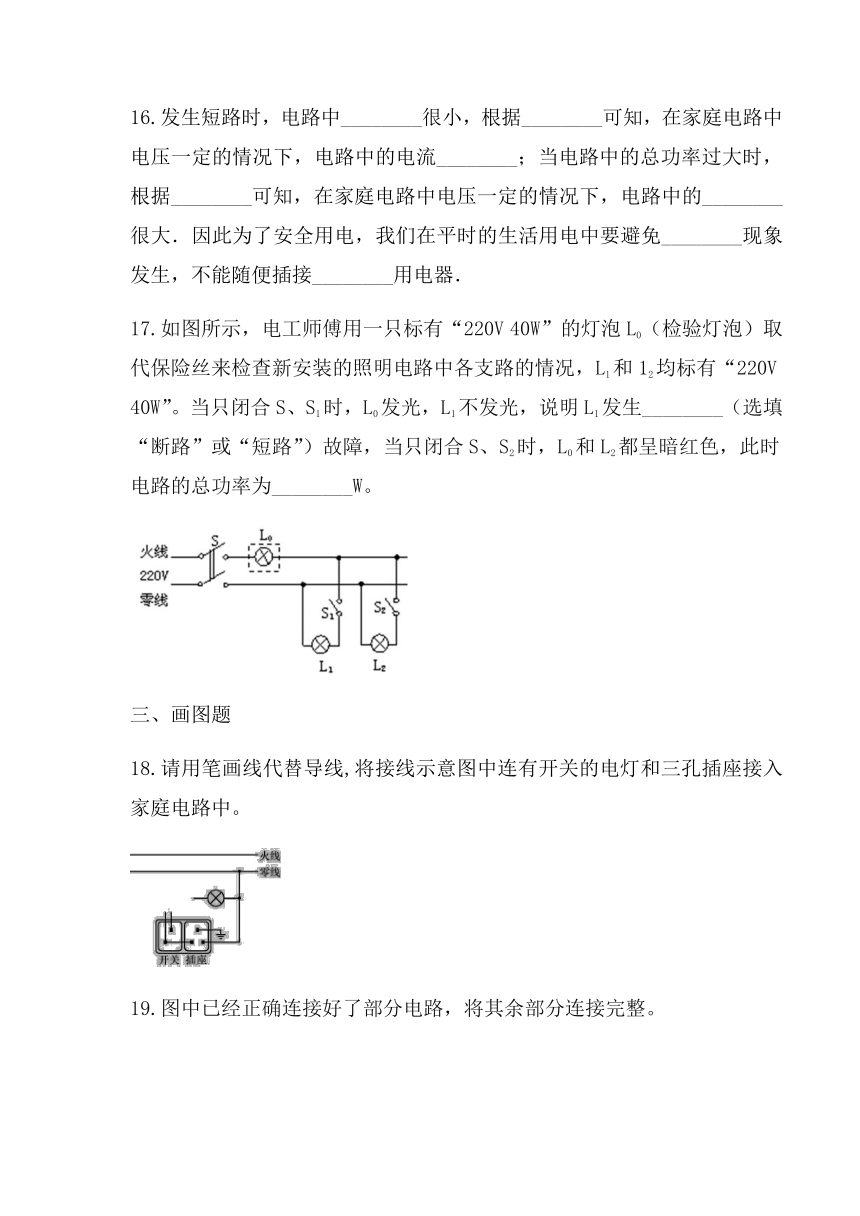

16.发生短路时，电路中________很小，根据________可知，在家庭电路中电压一定的情况下，电路中的电流________；当电路中的总功率过大时，根据________可知，在家庭电路中电压一定的情况下，电路中的________很大．因此为了安全用电，我们在平时的生活用电中要避免________现象发生，不能随便插接________用电器．
17.如图所示，电工师傅用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中各支路的情况，L1和12均标有“220V 40W”。当只闭合S、S1时，L0发光，L1不发光，说明L1发生________（选填“断路”或“短路”）故障，当只闭合S、S2时，L0和L2都呈暗红色，此时电路的总功率为________W。
三、画图题
18.请用笔画线代替导线,将接线示意图中连有开关的电灯和三孔插座接入家庭电路中。
19.图中已经正确连接好了部分电路，将其余部分连接完整。
四、实验题
20.为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝。通常保险丝电阻比较大、熔点比较低，当电路中通过保险丝的电流达到或超过其熔断电流时保险丝就会熔断，从而切断电路，保险丝安装在玻璃管中，称为保险管。
实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道：熔断电流较大的保险丝，其电阻较小，因此，小明设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管。
（1）根据图甲电路图，在图乙的实物图中，用笔代替导线把电源接入电路；（____）
（2）连接好电路之前，开关应保持 ______（选填“闭合”或“断开”）；
（3）若想用此电路测出各保险管的具体电阻值，还缺一实验仪器： ______；
（4）在图甲中，若电压表V2的读数为2.7V，电压表Vl读数如图丙所示，则保险管A两端的电压为______V，保险管B两端的电压为 ______ V；
（5）根据测量数据可知：保险管A的熔断电流为______A；
（6）将这两个保险管并联接入某一电路中，当电路中的电流达到______A时，保险管将熔断。
21.李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
（1）检验灯法
如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；
②闭合S、S2，L0不亮，则说明__________；
③闭合S、S3，L0、L3发光都较暗，则说明__________；
（2）测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。
①如图2所示，测电笔使用正确的是__________（选填“A或B”）。
②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。（选填“短路、断路或漏电”）
参考答案
1.C
2.C
3.B
4.A
5.B
6.A
7.D
8.D
9.B
10.220 后面
11.220 断开/切断
12.试电笔 火 并联
13.大地 插头插入插座时外壳先接地线，拔出插座时外壳后脱离地线
14.电能　　短路　　40
15.导 电压 从云层到大地
16.电阻　 很大 　电流　短路　大功率
17.短路 20
18.
19．
参考答案
20. 断开 电流表 0.6 2.1 4 4.5
21.L1短路 L2断路 电路连接正常 B CD 右 漏电
