期末单元习题 第十九章生活用电2021-2022学年人教版物理九年级全一册（含答案）

第十九章生活用电期末单元习题
一、选择题

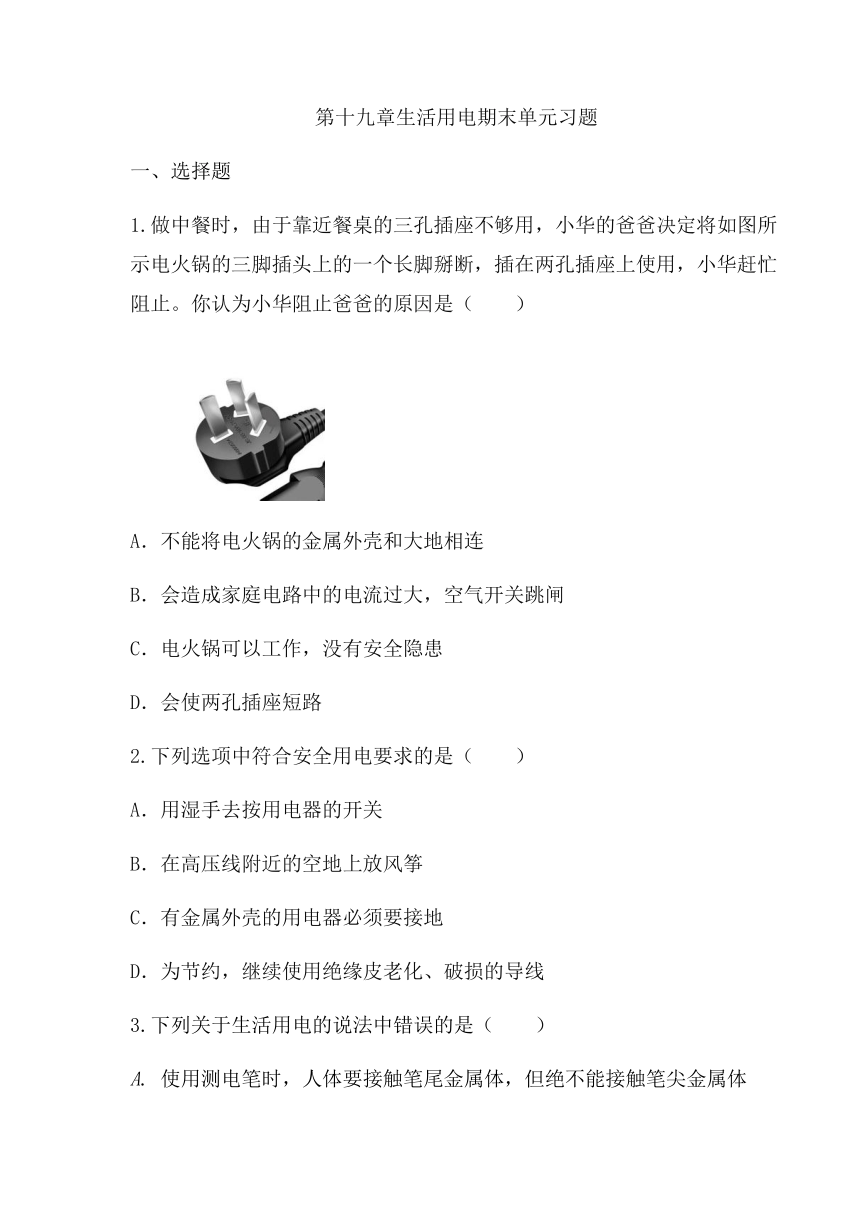

1.做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。你认为小华阻止爸爸的原因是（　　）
A．不能将电火锅的金属外壳和大地相连
B．会造成家庭电路中的电流过大，空气开关跳闸
C．电火锅可以工作，没有安全隐患
D．会使两孔插座短路
2.下列选项中符合安全用电要求的是（　　）
A．用湿手去按用电器的开关
B．在高压线附近的空地上放风筝
C．有金属外壳的用电器必须要接地
D．为节约，继续使用绝缘皮老化、破损的导线
3.下列关于生活用电的说法中错误的是（　　）
A. 使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体
B. 控制用电器的开关要连接在火线和用电器之间
C. 家庭电路中空气开关跳闸，一定是由于电路短路引起的
D. 安全用电要做到不接触低压带电体，不靠近高压带电体

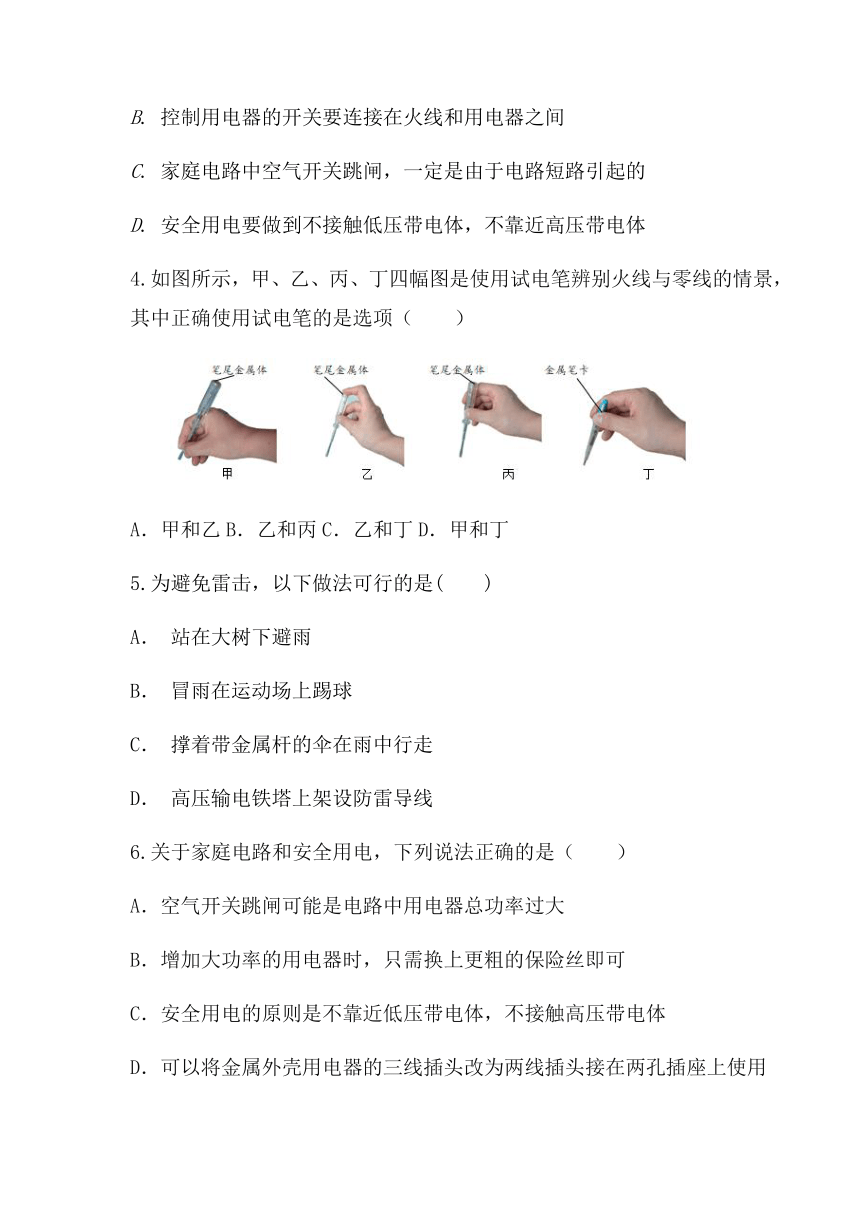

4.如图所示，甲、乙、丙、丁四幅图是使用试电笔辨别火线与零线的情景，其中正确使用试电笔的是选项（　　）
A．甲和乙B．乙和丙C．乙和丁D．甲和丁
5.为避免雷击，以下做法可行的是(　　)
A． 站在大树下避雨
B． 冒雨在运动场上踢球
C． 撑着带金属杆的伞在雨中行走
D． 高压输电铁塔上架设防雷导线
6.关于家庭电路和安全用电，下列说法正确的是（　　）
A．空气开关跳闸可能是电路中用电器总功率过大
B．增加大功率的用电器时，只需换上更粗的保险丝即可
C．安全用电的原则是不靠近低压带电体，不接触高压带电体
D．可以将金属外壳用电器的三线插头改为两线插头接在两孔插座上使用
7.在家庭电路中,下列电路元件在使用时串联的是（　　）
A. 电磁炉和电饭锅 B. 灯和控制它的开关
C. 电视机和电风扇 D. 电热水器和排气扇
8.现代生活离不开电，安全用电至关重要。下列说法正确的是（　　）
A．使用试电笔时不能接触笔尾金属体
B．空气开关“跳闸”，一定是电路短路引起的
C．电能表是测量电功率的仪表
D．洗衣机、电冰箱等用电器使用三孔插座是为了让金属外壳接地

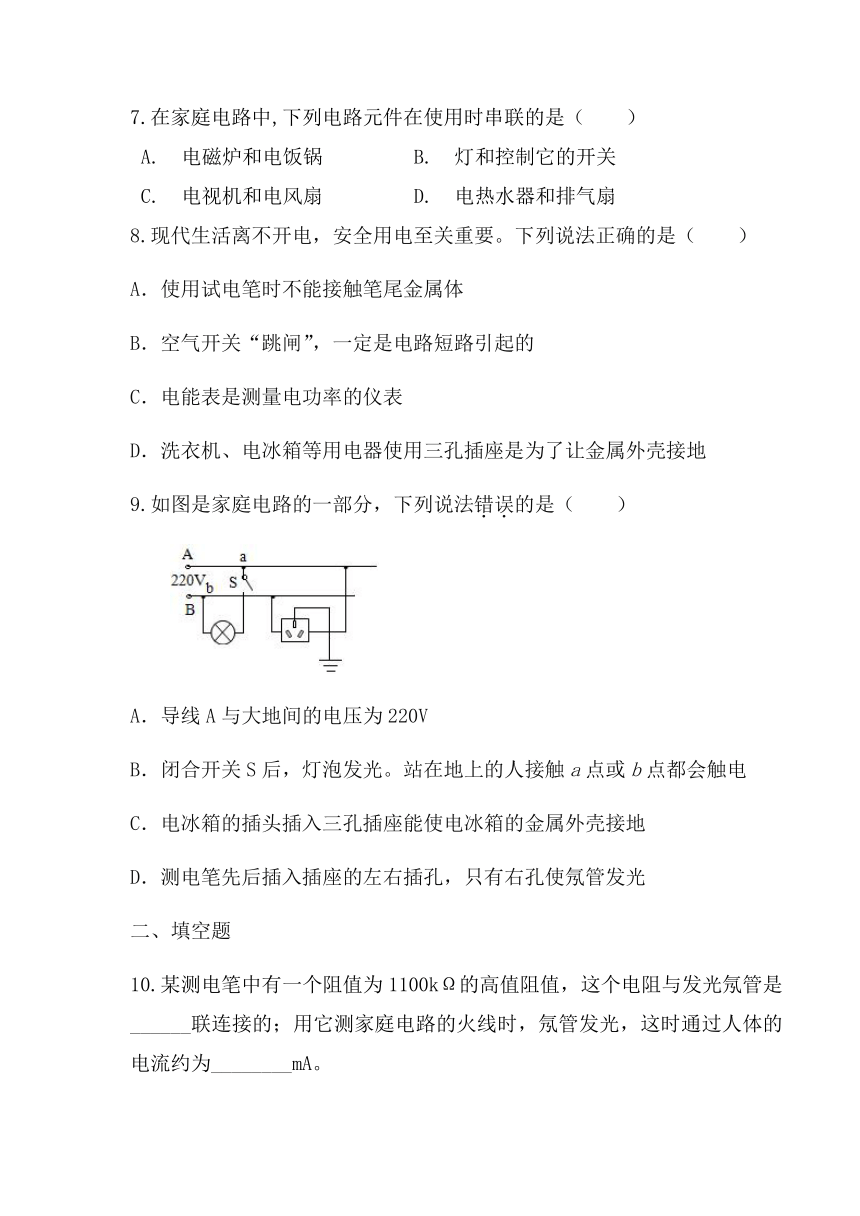

9.如图是家庭电路的一部分，下列说法错误的是（　　）
A．导线A与大地间的电压为220V
B．闭合开关S后，灯泡发光。站在地上的人接触a点或b点都会触电
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．测电笔先后插入插座的左右插孔，只有右孔使氖管发光
二、填空题
10.某测电笔中有一个阻值为1100kΩ的高值阻值，这个电阻与发光氖管是______联连接的；用它测家庭电路的火线时，氖管发光，这时通过人体的电流约为________mA。
11.在日常用电中，需要特别警惕本来不该带电的物体__________，本来绝缘的物体________，因此应该注意：防止绝缘部分________，避免电线跟其他金属物体________．

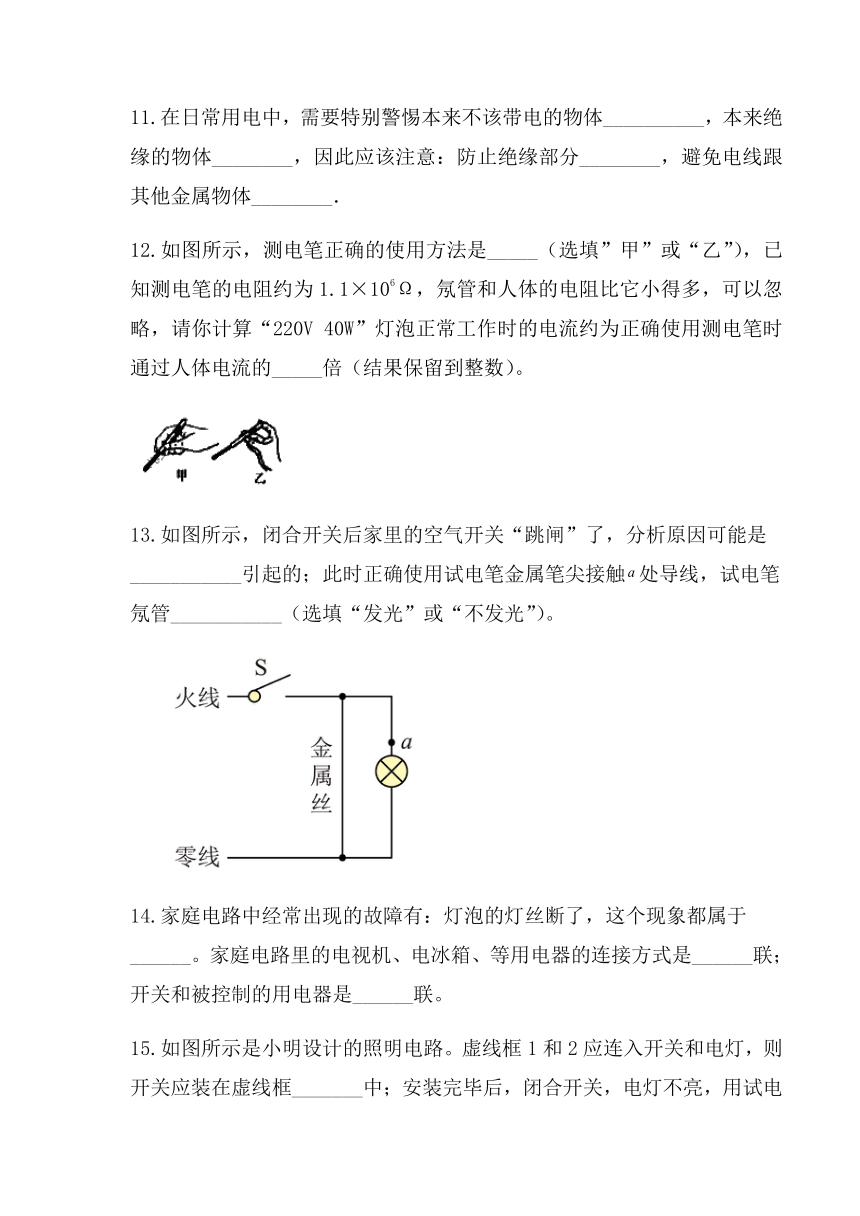

12.如图所示，测电笔正确的使用方法是_____（选填”甲”或“乙”），已知测电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220V 40W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的_____倍（结果保留到整数）。
13.如图所示，闭合开关后家里的空气开关“跳闸”了，分析原因可能是___________引起的；此时正确使用试电笔金属笔尖接触处导线，试电笔氖管___________（选填“发光”或“不发光”）。
14.家庭电路中经常出现的故障有：灯泡的灯丝断了，这个现象都属于______。家庭电路里的电视机、电冰箱、等用电器的连接方式是______联；开关和被控制的用电器是______联。

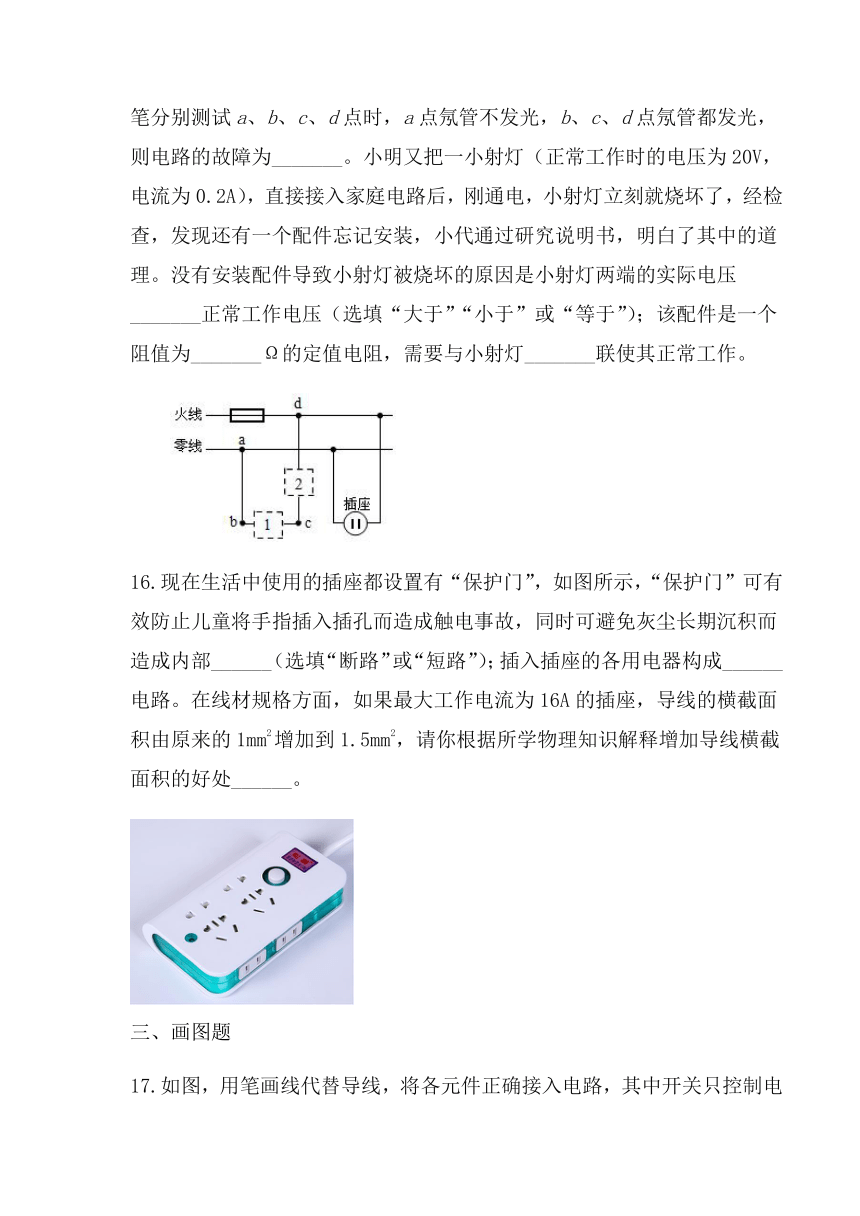

15.如图所示是小明设计的照明电路。虚线框1和2应连入开关和电灯，则开关应装在虚线框_______中；安装完毕后，闭合开关，电灯不亮，用试电笔分别测试a、b、c、d点时，a点氖管不发光，b、c、d点氖管都发光，则电路的故障为_______。小明又把一小射灯（正常工作时的电压为20V，电流为0.2A），直接接入家庭电路后，刚通电，小射灯立刻就烧坏了，经检查，发现还有一个配件忘记安装，小代通过研究说明书，明白了其中的道理。没有安装配件导致小射灯被烧坏的原因是小射灯两端的实际电压_______正常工作电压（选填“大于”“小于”或“等于”）；该配件是一个阻值为_______Ω的定值电阻，需要与小射灯_______联使其正常工作。
16.现在生活中使用的插座都设置有“保护门”，如图所示，“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成内部______（选填“断路”或“短路”）；插入插座的各用电器构成______电路。在线材规格方面，如果最大工作电流为16A的插座，导线的横截面积由原来的1mm2增加到1.5mm2，请你根据所学物理知识解释增加导线横截面积的好处______。
三、画图题
17.如图，用笔画线代替导线，将各元件正确接入电路，其中开关只控制电灯。
18.居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。它能在有人走动发出声音时闭合，无人走动时自动断开。请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路。
四、计算题
19.随着现代化学校创建工作的深入开展，各中小学对多媒体硬件运用越来越多。某校共有15个教室，每个教室配有40W的照明灯10盏，300W的投影仪一台，100W的教学扩音系统一套，300W的电脑一台。(该校的供电电压为220V)
(1)学生在操场上进行半小时的大课间体育活动时，若教室内的这些用电器没有关闭，那么这半小时内该校会浪费多少度电____？
(2)随着这些硬件的装配，需要对学校供电线路进行改造，下表是各种橡胶绝缘铜芯线在常温下的安全载流量(长时间通电时的最大安全电流)，从安全角度考虑，该校应选择哪种导线作为干路导线___？请通过计算后说明。
20.小翔的爸爸出差带回一个“快热式电热水器”，准备安装在家里的电路中，如图是电能表照片的截图和其标牌上的部分内容和电能．则：
(1)假如该热水器正常工作，通过的电流为多大？(结果均可保留一位小数)
(2)如果该热水器直接安装到家里原来的电路中行吗？写出一种可能出现的问题？
(3)若经过专业人员的处理后，热水器能够在家里使用了．可是每次启动热水器时，与它相邻的电灯都会变暗．小翔分析发现，这是因为导线有电阻会消耗电能，导致电器两端的电压降低．假设他家导线电阻共为2 Ω，当只有热水器工作时，求：
①热水器两端的实际电压．
②在此情况下，电路1 h共消耗多少电能？(热水器的电阻变化忽略不计)
参考答案
1.A
2.C
3.C
4.C
5.D
6.A
7.B
8.D
9.B
10.串 0.2
11.带了电　导了电　破损　接触
12.乙 900
13.短路 不发光
14.断路 并 串
15.2 a、b间断开 大于 1000 串
16.短路 并联
17．
18．
19.8.25度 16 mm2的导线作为干路导线
20.(1) 36.4 A．(2)不能直接连入原电路中．可能出现的问题有：烧坏导线、烧坏保险丝、烧坏电能表、引起火灾或者空气开关跳闸等．(3)①165 V；②≈6.1 kW·h.
