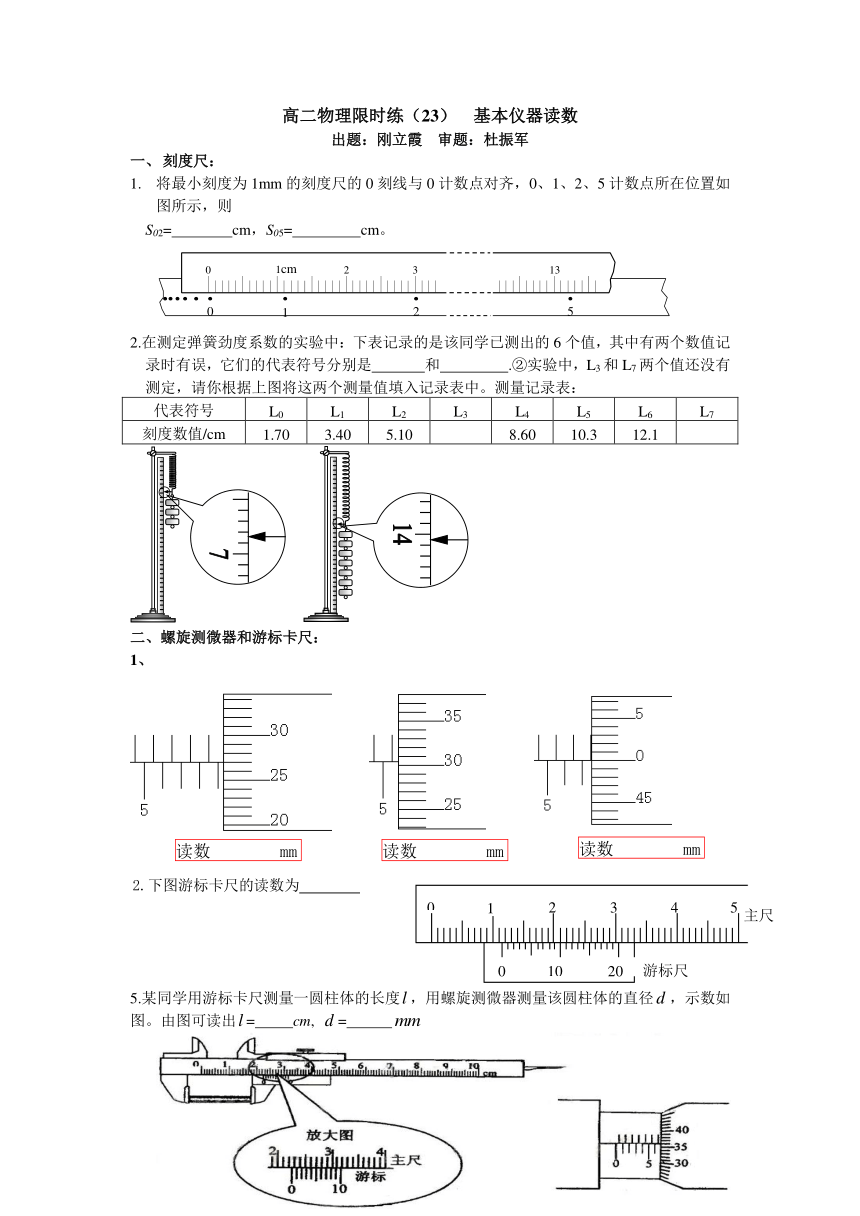

基本仪器读数练习

高二物理限时练（23） 基本仪器读数
出题：刚立霞 审题：杜振军
刻度尺：
将最小刻度为1mm的刻度尺的0刻线与0计数点对齐，0、1、2、5计数点所在位置如图所示，则
S02= cm，S05= cm。
2.在测定弹簧劲度系数的实验中：下表记录的是该同学已测出的6个值，其中有两个数值记录时有误，它们的代表符号分别是 和 .②实验中，L3和L7两个值还没有测定，请你根据上图将这两个测量值填入记录表中。测量记录表：
代表符号
L0
L1
L2
L3
L4
L5
L6
L7
刻度数值/cm
1.70
3.40
5.10
8.60
10.3
12.1

二、螺旋测微器和游标卡尺：
1、

2.下图游标卡尺的读数为
5.某同学用游标卡尺测量一圆柱体的长度，用螺旋测微器测量该圆柱体的直径，示数如图。由图可读出= cm, =
三、电阻箱
如图电阻箱读数为：
四、电压表和电流表读数：
1、按照有效数字规则读出下列电表的测量值。
⑴ ⑵

接0~3V量程时读数为________V。 接0~3A量程时读数为_______A。
接0~15V量程时读数为_______V。 接0~0.6A量程时读数为______A。
五、多用电表
如图所示为一多用电表表盘
