游标卡尺和螺旋测微器学案

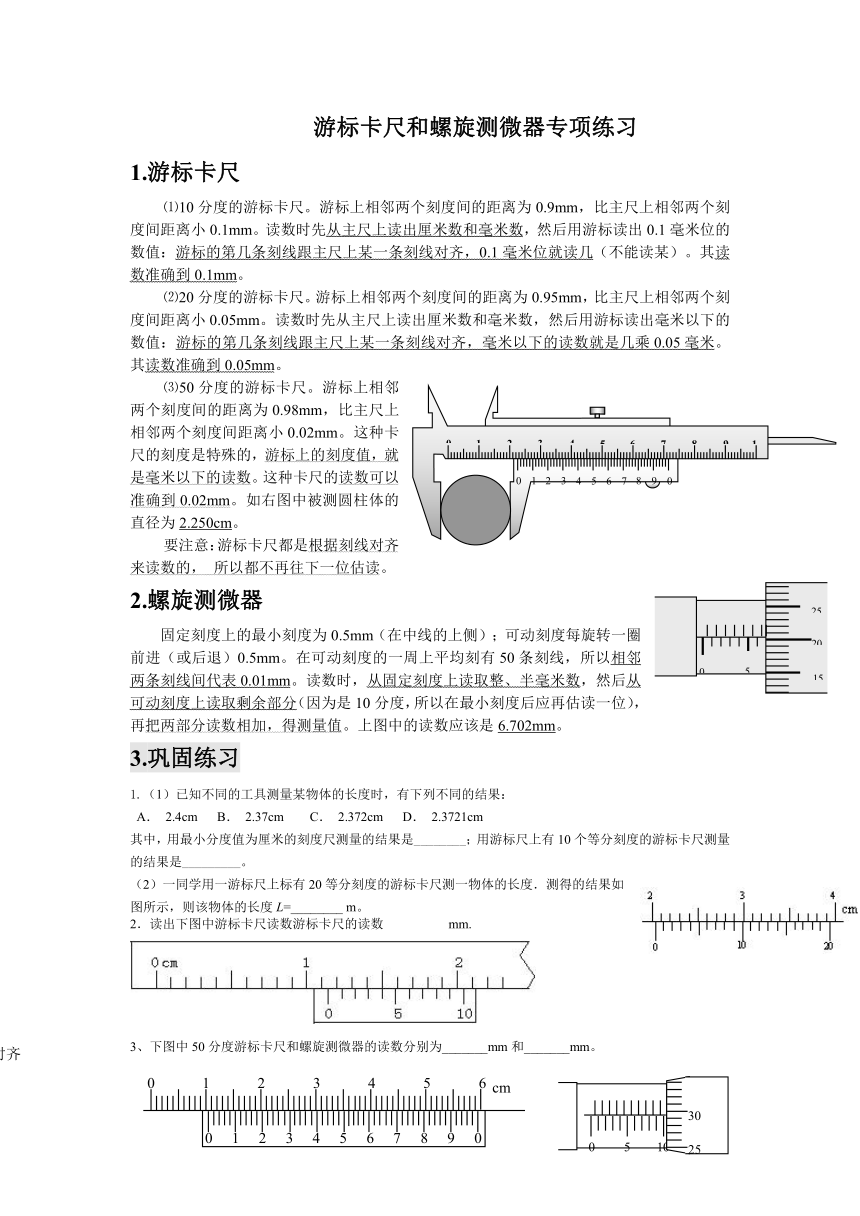

游标卡尺和螺旋测微器专项练习
1.游标卡尺
⑴10分度的游标卡尺。游标上相邻两个刻度间的距离为0.9mm，比主尺上相邻两个刻度间距离小0.1mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。其读数准确到0.1mm。
⑵20分度的游标卡尺。游标上相邻两个刻度间的距离为0.95mm，比主尺上相邻两个刻度间距离小0.05mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。其读数准确到0.05mm。
⑶50分度的游标卡尺。游标上相邻两个刻度间的距离为0.98mm，比主尺上相邻两个刻度间距离小0.02mm。这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。这种卡尺的读数可以准确到0.02mm。如右图中被测圆柱体的直径为2.250cm。
要注意：游标卡尺都是根据刻线对齐来读数的， 所以都不再往下一位估读。
2.螺旋测微器
固定刻度上的最小刻度为0.5mm（在中线的上侧）；可动刻度每旋转一圈前进（或后退）0.5mm。在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表0.01mm。读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。上图中的读数应该是6.702mm。
3.巩固练习
1.（1）已知不同的工具测量某物体的长度时，有下列不同的结果：
A． 2.4cm B． 2.37cm C． 2.372cm D． 2.3721cm
其中，用最小分度值为厘米的刻度尺测量的结果是________；用游标尺上有10个等分刻度的游标卡尺测量的结果是_________。
（2）一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度．测得的结果如图所示，则该物体的长度L=________ m。
2．读出下图中游标卡尺读数游标卡尺的读数 mm.
3、下图中50分度游标卡尺和螺旋测微器的读数分别为_______mm和_______mm。
4、某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如下左图所示，则该金属丝的直径d=_______ mm。另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如下右图所示，则该工件的长度L=______ cm。
