第十九章生活用电单元测试2021—2022学年度人教版九年级物理（Word版含答案）

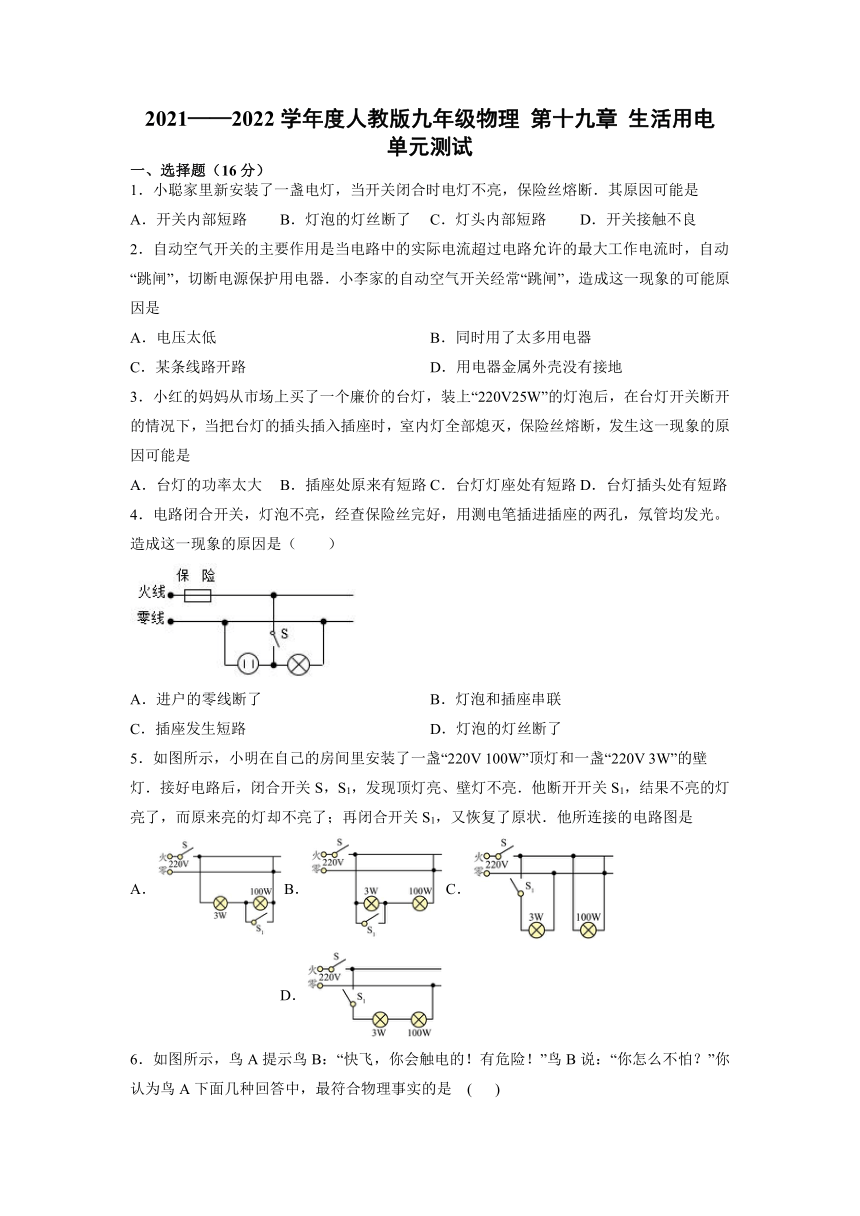

2021——2022学年度人教版九年级物理 第十九章 生活用电 单元测试
一、选择题（16分）
1．小聪家里新安装了一盏电灯，当开关闭合时电灯不亮，保险丝熔断．其原因可能是
A．开关内部短路 B．灯泡的灯丝断了 C．灯头内部短路 D．开关接触不良
2．自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时，自动“跳闸”，切断电源保护用电器．小李家的自动空气开关经常“跳闸”，造成这一现象的可能原因是
A．电压太低 B．同时用了太多用电器
C．某条线路开路 D．用电器金属外壳没有接地
3．小红的妈妈从市场上买了一个廉价的台灯，装上“220V25W”的灯泡后，在台灯开关断开的情况下，当把台灯的插头插入插座时，室内灯全部熄灭，保险丝熔断，发生这一现象的原因可能是
A．台灯的功率太大 B．插座处原来有短路 C．台灯灯座处有短路 D．台灯插头处有短路
4．电路闭合开关，灯泡不亮，经查保险丝完好，用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（　　）
A．进户的零线断了 B．灯泡和插座串联
C．插座发生短路 D．灯泡的灯丝断了
5．如图所示，小明在自己的房间里安装了一盏“220V 100W”顶灯和一盏“220V 3W”的壁灯．接好电路后，闭合开关S，S1，发现顶灯亮、壁灯不亮．他断开开关S1，结果不亮的灯亮了，而原来亮的灯却不亮了；再闭合开关S1，又恢复了原状．他所连接的电路图是
A．B．C． D．

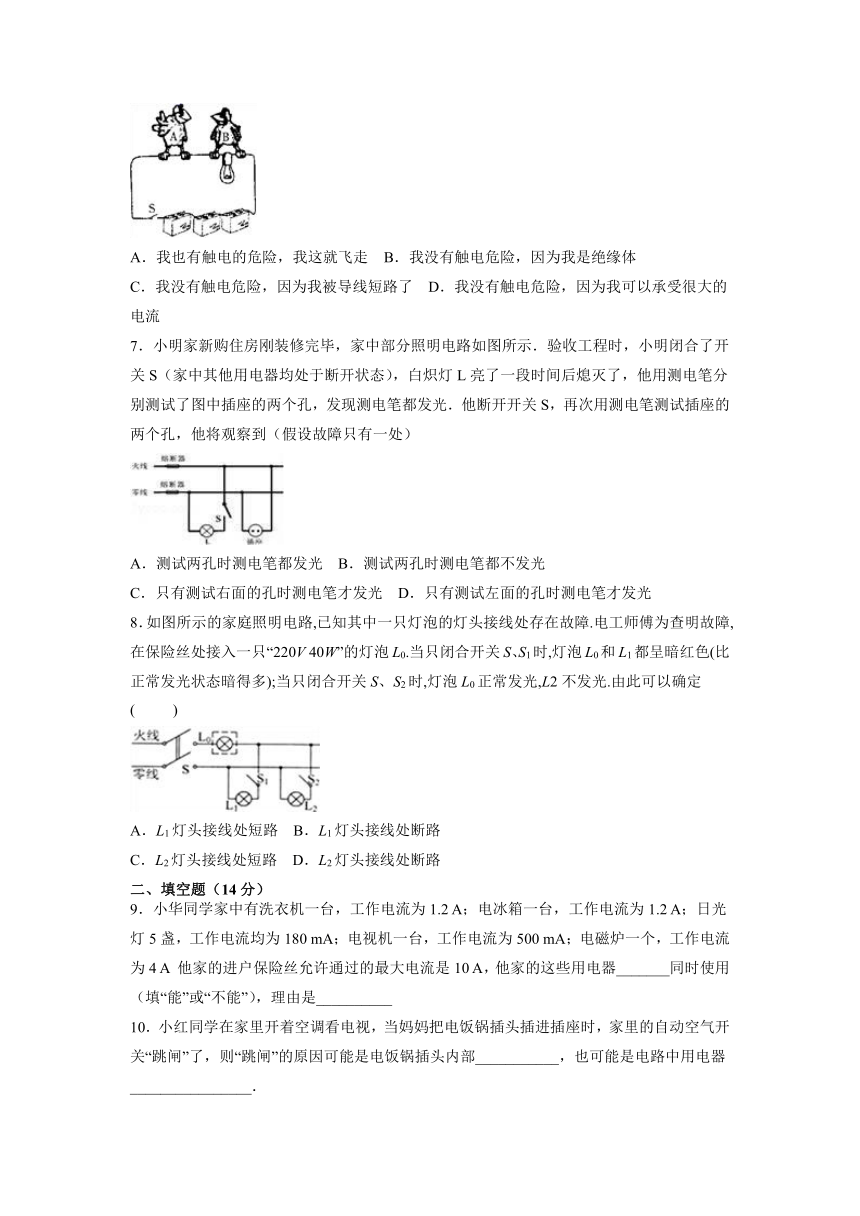

6．如图所示，鸟A提示鸟B：“快飞，你会触电的！有危险！”鸟B说：“你怎么不怕？”你认为鸟A下面几种回答中，最符合物理事实的是　( )
A．我也有触电的危险，我这就飞走 B．我没有触电危险，因为我是绝缘体
C．我没有触电危险，因为我被导线短路了 D．我没有触电危险，因为我可以承受很大的电流
7．小明家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．他断开开关S，再次用测电笔测试插座的两个孔，他将观察到（假设故障只有一处）
A．测试两孔时测电笔都发光 B．测试两孔时测电笔都不发光
C．只有测试右面的孔时测电笔才发光 D．只有测试左面的孔时测电笔才发光
8．如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障.电工师傅为查明故障,在保险丝处接入一只“220V 40W”的灯泡L0.当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光.由此可以确定( )
A．L1灯头接线处短路 B．L1灯头接线处断路
C．L2灯头接线处短路 D．L2灯头接线处断路
二、填空题（14分）
9．小华同学家中有洗衣机一台，工作电流为1.2 A；电冰箱一台，工作电流为1.2 A；日光灯5盏，工作电流均为180 mA；电视机一台，工作电流为500 mA；电磁炉一个，工作电流为4 A 他家的进户保险丝允许通过的最大电流是10 A，他家的这些用电器_______同时使用（填“能”或“不能”），理由是__________
10．小红同学在家里开着空调看电视，当妈妈把电饭锅插头插进插座时，家里的自动空气开关“跳闸”了，则“跳闸”的原因可能是电饭锅插头内部___________，也可能是电路中用电器________________．

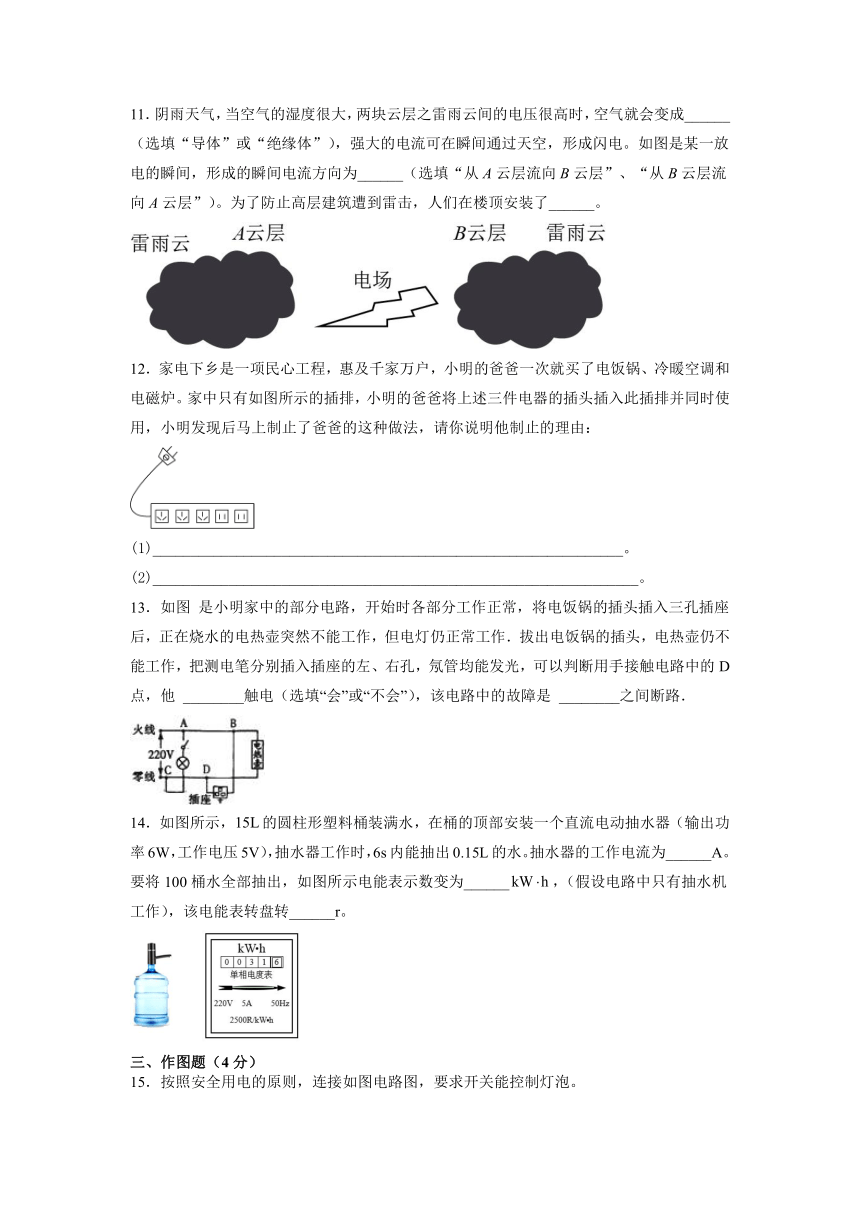

11．阴雨天气，当空气的湿度很大，两块云层之雷雨云间的电压很高时，空气就会变成______（选填“导体”或“绝缘体”），强大的电流可在瞬间通过天空，形成闪电。如图是某一放电的瞬间，形成的瞬间电流方向为______（选填“从A云层流向B云层”、“从B云层流向A云层”）。为了防止高层建筑遭到雷击，人们在楼顶安装了______。
12．家电下乡是一项民心工程，惠及千家万户，小明的爸爸一次就买了电饭锅、冷暖空调和电磁炉。家中只有如图所示的插排，小明的爸爸将上述三件电器的插头插入此插排并同时使用，小明发现后马上制止了爸爸的这种做法，请你说明他制止的理由：
(1)______________________________________________________________。
(2)________________________________________________________________。
13．如图 是小明家中的部分电路，开始时各部分工作正常，将电饭锅的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作．拔出电饭锅的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光，可以判断用手接触电路中的D点，他 ________触电（选填“会”或“不会”），该电路中的故障是 ________之间断路．
14．如图所示，的圆柱形塑料桶装满水，在桶的顶部安装一个直流电动抽水器（输出功率6W，工作电压5V），抽水器工作时，6s内能抽出0.15L的水。抽水器的工作电流为______A。要将100桶水全部抽出，如图所示电能表示数变为______，（假设电路中只有抽水机工作），该电能表转盘转______r。
三、作图题（4分）

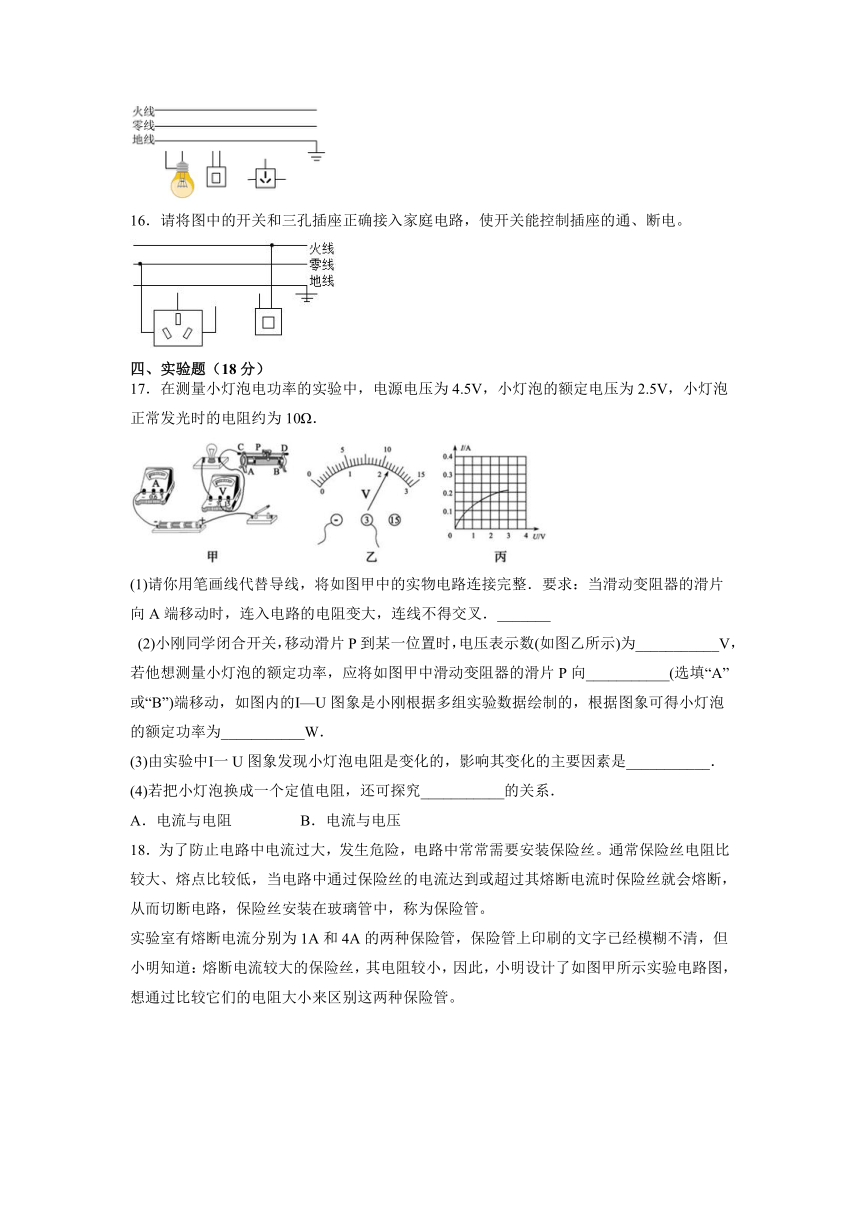

15．按照安全用电的原则，连接如图电路图，要求开关能控制灯泡。
16．请将图中的开关和三孔插座正确接入家庭电路，使开关能控制插座的通、断电。
四、实验题（18分）
17．在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω．
(1)请你用笔画线代替导线，将如图甲中的实物电路连接完整．要求：当滑动变阻器的滑片向A端移动时，连入电路的电阻变大，连线不得交叉．_______
(2)小刚同学闭合开关，移动滑片P到某一位置时，电压表示数(如图乙所示)为___________V，若他想测量小灯泡的额定功率，应将如图甲中滑动变阻器的滑片P向___________(选填“A”或“B”)端移动，如图内的Ⅰ—U图象是小刚根据多组实验数据绘制的，根据图象可得小灯泡的额定功率为___________W．
(3)由实验中Ⅰ一U图象发现小灯泡电阻是变化的，影响其变化的主要因素是___________．
(4)若把小灯泡换成一个定值电阻，还可探究___________的关系．
A．电流与电阻 B．电流与电压
18．为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝。通常保险丝电阻比较大、熔点比较低，当电路中通过保险丝的电流达到或超过其熔断电流时保险丝就会熔断，从而切断电路，保险丝安装在玻璃管中，称为保险管。
实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道：熔断电流较大的保险丝，其电阻较小，因此，小明设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管。
（1）根据图甲电路图，在图乙的实物图中，用笔代替导线把电源接入电路；（____）
（2）连接好电路之前，开关应保持 ______（选填“闭合”或“断开”）；
（3）若想用此电路测出各保险管的具体电阻值，还缺一实验仪器： ______；
（4）在图甲中，若电压表V2的读数为2.7V，电压表Vl读数如图丙所示，则保险管A两端的电压为______V，保险管B两端的电压为 ______ V；
（5）根据测量数据可知：保险管A的熔断电流为______A；
（6）将这两个保险管并联接入某一电路中，当电路中的电流达到______A时，保险管将熔断。
19．微波炉是人们用来加热食品的常用灶具．微波是一种高频电磁波，能穿透陶瓷器、玻璃、耐热塑胶等材料，微波炉所使用的微波频率为2450MHz。
（1）为了用电安全，微波炉应该使用 ______ （两脚/三脚）插头；
（2）用微波炉加热饭菜时，应选用 ______ （不锈钢/铁/玻璃）容器来加热，加热过程中是将 ______ 能转化为内能；
（3）小明想知道微波炉的热效率，他用电能表（表头如图所示）、温度计等工具进行了如下实验：
A．在杯中装有质量为m的冷水，测出水的初温为t0；
B．把杯子放进微波炉，并选择高温档；
C．将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这个时间内闪烁的次数n；
D．加热结束后，迅速测出水的末温t；
①以上实验中，还缺少一个步骤，请你补上这个步骤： ______ ；
②电能表指示灯闪烁一次，用电器消耗的电能E0= ______ J；（保留一位小数）
③微波炉热效率的表达式η= ______ 。（用字母表示）
五、综合题（18分）
20．如图甲所示的新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图乙所示。R1和R2均为电热丝，S1是自动控制开关。煮饭时，将电饭锅接入220V的电路中，在电饭锅工作的30min内，电路中的总电流随时间变化的图像如图丙所示。
（1）为了安全起见，该电饭锅的插头应接入三孔插座，因为三孔插座可以将用电器的金属外壳与______相连；
（2）求电饭锅的最大电功率；（____）
（3）求电热丝R2的阻值；（____）
（4）若该电饭锅在30min内将2.5kg的水从20加热到沸腾（在1个标准大气压下），则电饭锅的加热效率为多少？（____）[计算结果精确到1%，c水=4.2×103J/（kg·）]
21．阅读短文，回答问题：
电水壶
电水壶如图甲所示，它的工作原理是：接通电源，水温上升到100℃开始沸腾，水蒸气使双金属片变形推动蒸汽开关，使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）．如蒸汽开关失效，壶内的水会被烧干，发热元件温度急剧上升，发热盘底部也有一个双金属片开关，会因热传导作用温度急剧上升，断开电源．
图乙是双金属片开关原理图，A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同．未通电或低于预定温度时，双金属片A和静片B上的触点接通，发热盘工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开．C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度.
现在很多高档的电热水壶采用了PTC加热元件．图丙是PTC材料的电阻随温度变化的关系图像．使用PTC加热元件，可防止因干烧出现着火危险．PTC加热元件的自动控制温度性能是绝对可靠的，它靠PTC的电阻变化控制温度，不是依靠触点控制．
（1）为保证安全，电水壶蒸汽开关与双金属片开关应____（串联/并联）连接．
（2）若不使用三线插座供电，手摸电水壶金属外壳____（一定会/一定不/可能）触电．
（3）关于图甲电水壶中的双金属片，下列说法正确的是____
A．双金属片受热时，金属层a比b膨胀快
B．调节旋钮C，使静片B向左弯曲，双金属片断开的温度值升高
C．蒸汽开关与发热盘底部的双金属片开关总是同时断开
D．双金属片触点频繁通断电，容易烧接在一起，水一定被烧干
（4）PTC电水壶通电后发热盘的最终温度范围应在____范围东．
A．T0－T1 B．T1－T2 C．T2－T3 D．T3－T4
（5）PTC电水壶通电后，PTC发热材料功率随时间变化的图像是____
【参考答案】
1．C 2．B 3．D 4．A 5．B 6．C 7．C 8．C
9．能 所有用电器同时使用时总电流小于10A
10．短路 过载
11．导体 从B云层流向A云层 避雷针
12．同时接入家庭电路的大功率用电器过多，干路电流过大，易引起火灾 此插排使用的是两脚插头，没有接地线，用电器外壳不能接地，易引起触电事故
13．会 CD
14．1.2 31.7 250
15．
16．
17． 2.2 B 0.5 温度 B
18． 断开 电流表 0.6 2.1 4 4.5
19．三脚 玻璃 电 关闭家内其他用电器，只让微波炉工作 1.125×103
20．大地 660W
21．串联 可能 B C D
