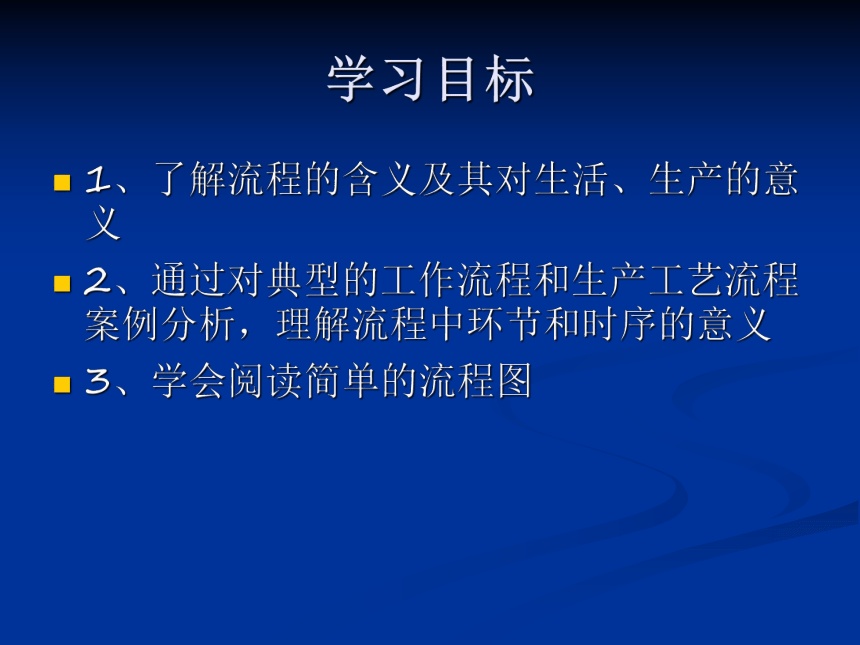

课件42张PPT。第一节 生活和生产中的流程第二单元 流程与设计学习目标1、了解流程的含义及其对生活、生产的意义
2、通过对典型的工作流程和生产工艺流程案例分析,理解流程中环节和时序的意义

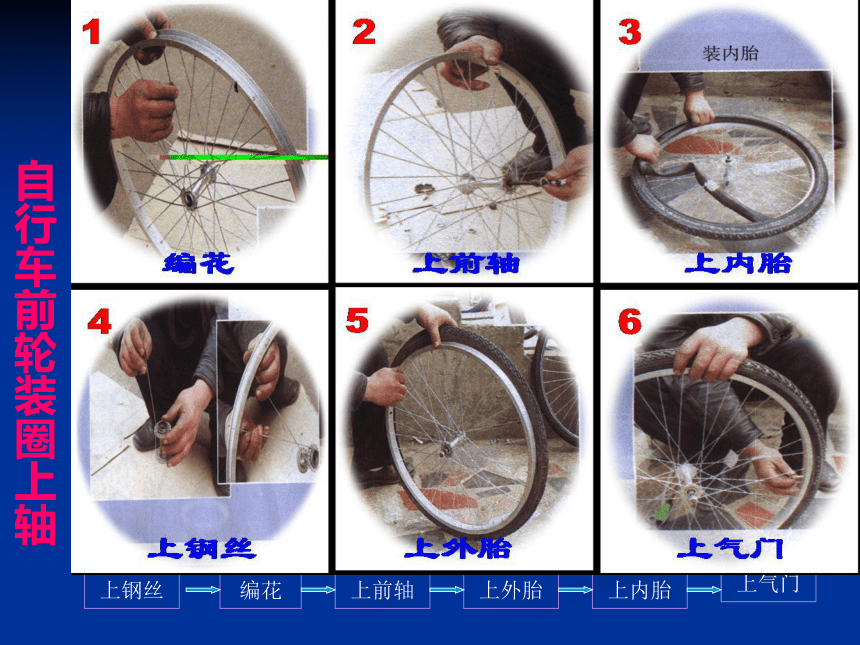

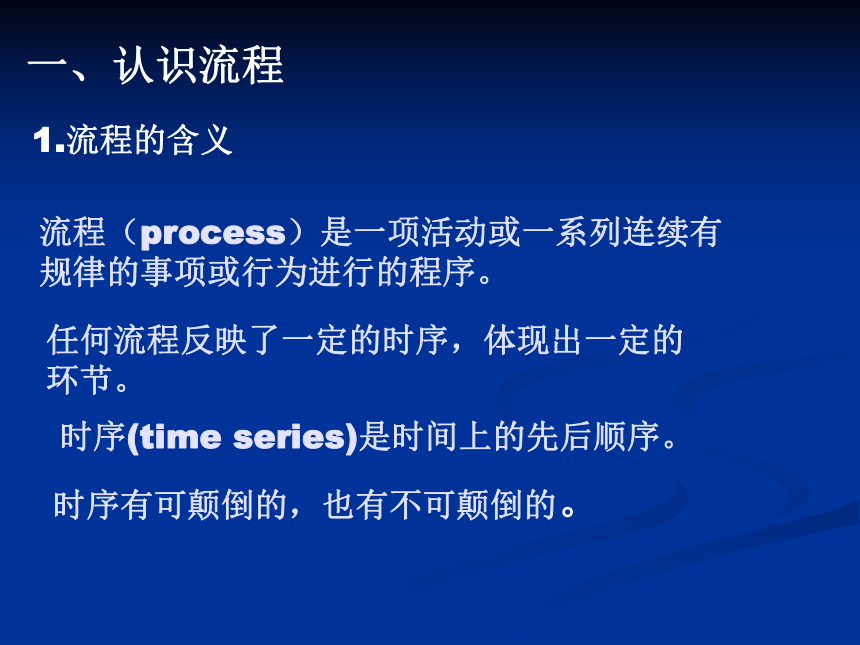

3、学会阅读简单的流程图自行车前轮装圈上轴1、将活鸡割颈放血、去毛除脏(不损坏整鸡原状),洗净; 2、改用慢火浸煮(以汤中冒气眼而不滚开为度)约5分钟后,用铁勾将鸡提起,倒出腹腔汤水,再放入汤中浸煮 3、佐料调配:白醋、白糖、精盐、姜茸、蒜泥 白斩文昌鸡制作流程 一、认识流程1.流程的含义流程(process)是一项活动或一系列连续有规律的事项或行为进行的程序。 时序有可颠倒的,也有不可颠倒的。任何流程反映了一定的时序,体现出一定的环节。时序(time series)是时间上的先后顺序。马上行动:上钢丝-编花-上前轴-上外胎-上内胎-上气门曝光——显影——定影——照片烧杯加水-导流浓硫酸-搅拌溶液烧油-到鸡蛋 不可颠倒的时序往往反映了事物或活动的内在规律或机理,我们应尊重和遵循这些规律和机理。
环节的划分是相对的,环节本身又可以是一个流程,即流程具有层次性。环节:把完成某个具体目标、组成某项
生产或某个活动过程的若干阶段或小的

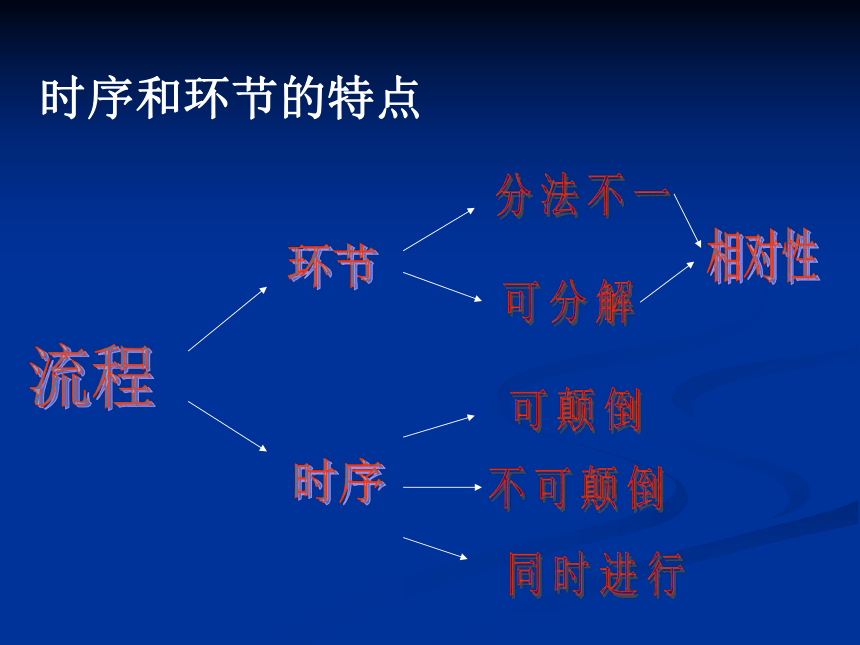

过程称为环节(phase)。环节时序分法不一可分解可颠倒不可颠倒同时进行流程时序和环节的特点相对性 任何流程反映了一定的时序,体现出一定的环节。

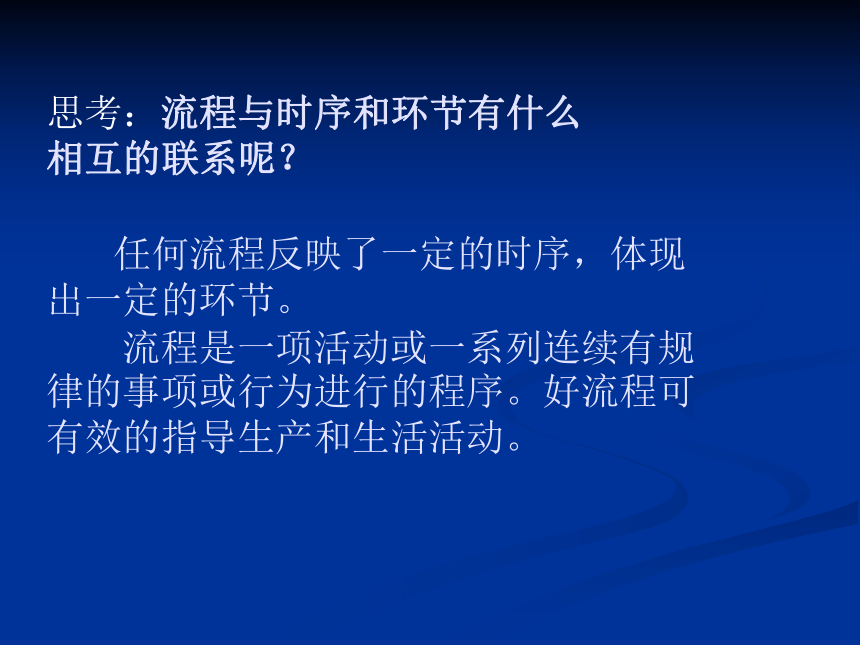

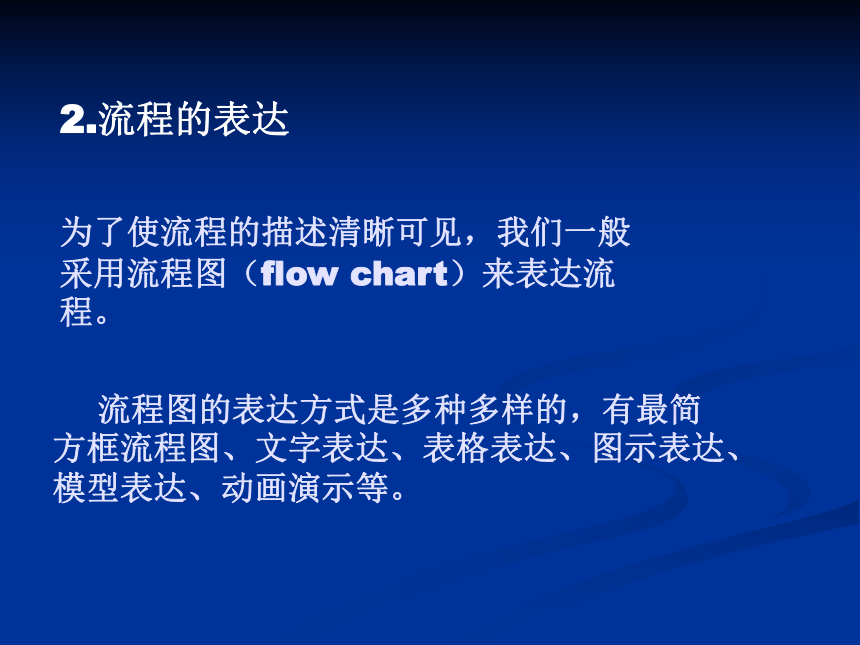

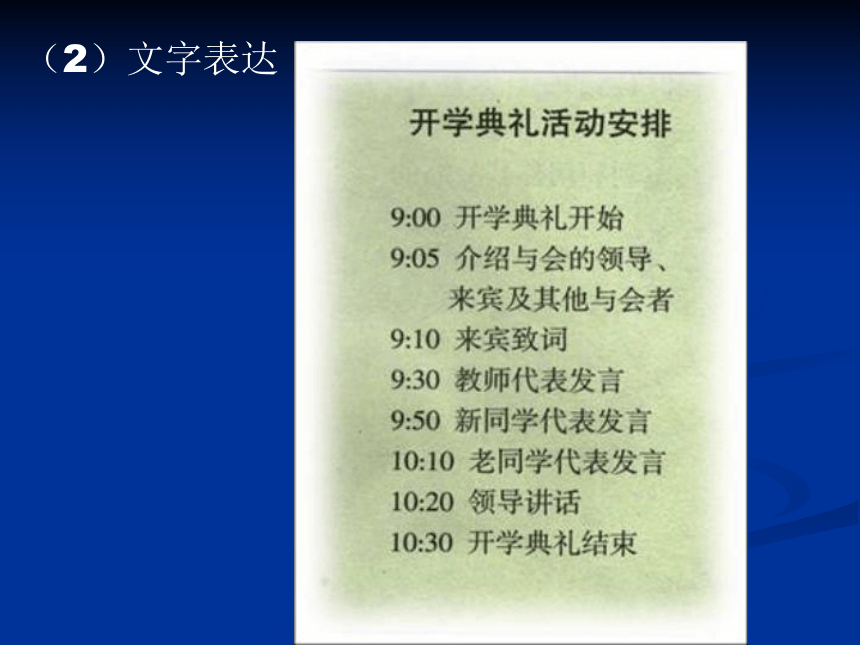

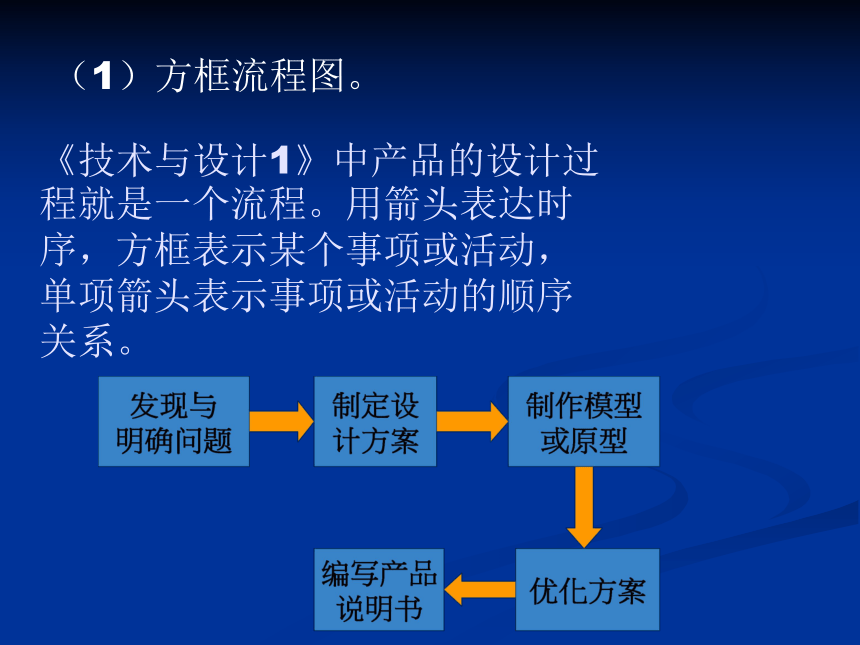

流程是一项活动或一系列连续有规律的事项或行为进行的程序。好流程可有效的指导生产和生活活动。思考:流程与时序和环节有什么相互的联系呢?2.流程的表达 为了使流程的描述清晰可见,我们一般采用流程图(flow chart)来表达流程。 流程图的表达方式是多种多样的,有最简方框流程图、文字表达、表格表达、图示表达、模型表达、动画演示等。(1)方框流程图。 《技术与设计1》中产品的设计过程就是一个流程。用箭头表达时序,方框表示某个事项或活动,单项箭头表示事项或活动的顺序关系。(2)文字表达(3)表格表达(4)图示表达(5)模型表达 从以上流程图可以看出,有的用箭头表达时序,有的用数字序号表达时序,有的还用时间表达时序。流程图中的序号或方框反映了环节、工序的具体情况。 在编制计算机程序时,经常要用程序流程图来表示算法,流程图中的方框、菱形框表示一定的环节,箭头表示程序流动的方向。案例分析1:阅读课本P44,洗衣、煮饭与烧菜的流程安排,分析案例中有哪些不同的工作流程?最多可以节省多少时间?案例分析一、生活与流程合理安排一天的工作 该例说明了科学合理的流程可以提高生活、工作效率。 案例分析2:小黄在家吃完饭,准备骑自行车上学,突然发现车胎没气了,如果只能小黄自己修理自行车,那该如何处理?某校上午作息时间表
起床、洗漱 5:50——6:10
早锻炼 6:10——6:30
早餐 7:00
早自修 7:05——7:35
第一节 7:40——8:25
第二节 8:35——9:20
第三节 9:30——10:15
第四节 10:30——11:15
科学合理的流程使我们的生活变得有序、合理案例分析3:青霉素注射的流程。阅读P44青霉素注射的流程的案例,青霉素注射的流程说明了什么?如何用流程图表达? 说明了科学合理的流程为我们的安全提供了保障。 如果随意改变环节的会发生什么?!马上行动:3.使生活更为安全:归纳流程对于日常生活的意义,并举出例子。1.提高效率:个人作息时间表2.使生活变得有序、合理:学校课程表、医院看病流程青霉素注射前皮试,煤气灶的使用4.环保:生活垃圾、废品的回收利用流程 工农业生产中,运用科学合理的流程可以有效地组织生产、提高生产效率、保证产品质量、保证安全生产、保护环境。三 、生产与流程1. 流程对于工农业生产的意义: 耕地育秧插秧田间管理收割载体:水稻的种植主要流程案例分析1:李龙飞的庄稼为什么颗粒无收 思考:请从流程的角度分析,张宝田和李龙飞的庄稼为什么收获大不一样? 农作物生长有其自身规律,庄稼种植和管理等环节的安排应符合农作物的生长规律。案例分析2:软皮椅的生产流程。阅读P45软皮椅的生产流程案例:
思考:软皮椅的生产流程为什么要这样安排?1)软皮椅的生产流程安排要符合其自身的逻辑;
2)将相近的工序划分为一个环节,便于按照质量标准进行检查,保证质量。
3)在保证质量的基础之上,采用并行作业,尽可能提高生产效率。这样安排的原因是:串行工序:依次进行的工序。特点是上一道工序完成之后才能进入下一道工序。
并行工序:可以同时进行的工序。工序是工业生产的专业术语,工序的划分不是绝对的。阅读: 自动化生产流水线生产流水线特点:1.生产效率高,成本低。
2.流水线上的时序不可颠倒。案例分析3:连续式淬火的工艺流程。阅读P47连续式淬火的工艺流程案例。思考:什么是工艺流程?连续式淬火的工艺流程包括哪几个环节,省略其中的某些环节行不行?它是针对产品的制造过程而言。工艺流程的含义:
工艺流程反映了从原材料投入到成品产出,通过一系列工艺或加工环节,顺序地进行生产或制造某种产品的全过程。 在工农业生产中,是否严格按照流程中环节和时序的要求正确地进行生产,将直接影响到安全生产和产品质量。如果违反了流程的要求,轻则造成经济损失,重则导致安全事故,造成生命财产的重大损失。 去掉任一环节都不能实现工件淬火的工艺要求,出现产品质量问题。 任何一种产品的生产都需要经过从设计到制作的过程,这个过程往往既包括工作流程又含有工艺流程。小结 生活中处处有流程.人类的生产、生活活动都是按照一定的流程进行的.流程(process)反映了一定的时序(time series),体现了一定的环节(phase)合理的流程安排有利于提高生产效率,使生活变得有序合理.总结1.下面哪个例子没有体现流程在生活中的应用?
A.十字路口的红绿灯
B. 公共汽车门上“先上后下”的牌子
C.学校教学楼顶上的大时钟
D. 银行窗口前的一米线C试一试2、小王在锯割操作中折断了锯条,现在要换新锯条。正
确的流程是: A、旋松螺母→取下断锯条→旋紧螺母→安上新锯条 B、旋松螺母→取下断锯条→安上新锯条→旋紧螺母
C、旋紧螺母→取下断锯条→安上新锯条→旋松螺母 D、旋紧螺母→取下断锯条→旋松螺母→安上新锯条 B3.制作刀把上带塑料套柄的剪刀,其加工流程相对比较合理的
是( )
A.加热锻制刀身→安装塑料套柄→刀身铰接→热处理以提高刀身
硬度
B.加热锻制刀身→热处理以提高刀身硬度→刀身铰接→安装塑料
套柄
C.加热锻制刀身→刀身铰接→安装塑料套柄→热处理以提高刀身
硬度
D.加热锻制刀身→刀身铰接→热处理以提高刀身硬度→安装塑料
套柄
B4.将电线接入插座的操作环节如图所示。正确的操作流程是 A.⑤一①一②一④一③ B.⑤一②一①一④一③
C.②一①一⑤一④一③ D.②一①一④一⑤一③
B5.水晶头是家庭电话线或网线接头,它主要是利用压线钳制作而成的,对网线直通线接法的过程包括5个环节,其中最为合理的流程是( )
①压线 ②剪平线头 ③测试 ④剥线 ⑤将线插入水晶头
A.④⑤③②① B.②③④①⑤ C.②④③⑤① D.④②⑤①③ D课后练习完成课本P49练习1、2、3、4谢谢大家!
