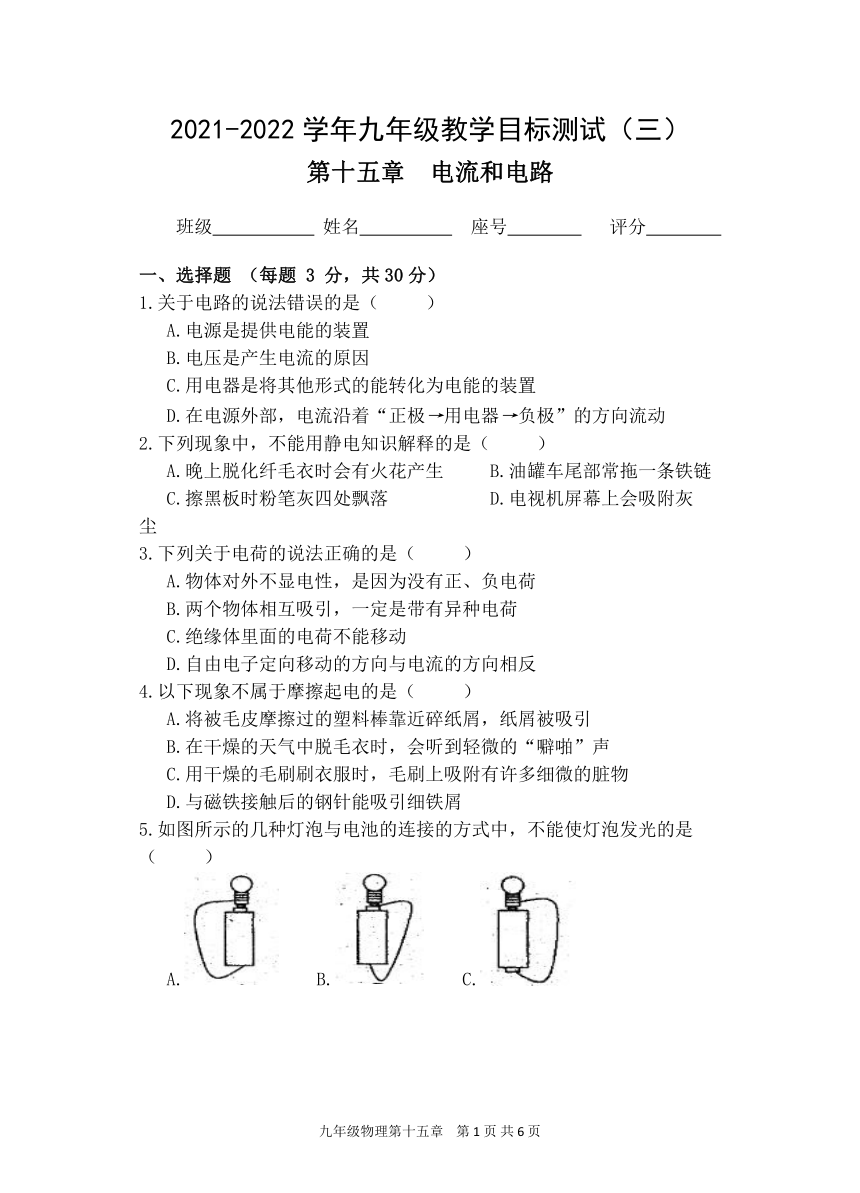

2021-2022学年九年级教学目标测试（三）
第十五章 电流和电路
班级 姓名 座号 评分
一、选择题 （每题 3 分，共30分）
1.关于电路的说法错误的是（ ）
A.电源是提供电能的装置
B.电压是产生电流的原因
C.用电器是将其他形式的能转化为电能的装置
D.在电源外部，电流沿着“正极用电器负极”的方向流动
2.下列现象中，不能用静电知识解释的是（ ）
A.晚上脱化纤毛衣时会有火花产生 B.油罐车尾部常拖一条铁链
C.擦黑板时粉笔灰四处飘落 D.电视机屏幕上会吸附灰尘
3.下列关于电荷的说法正确的是（ ）
A.物体对外不显电性，是因为没有正、负电荷
B.两个物体相互吸引，一定是带有异种电荷
C.绝缘体里面的电荷不能移动
D.自由电子定向移动的方向与电流的方向相反
4.以下现象不属于摩擦起电的是（ ）
A.将被毛皮摩擦过的塑料棒靠近碎纸屑，纸屑被吸引
B.在干燥的天气中脱毛衣时，会听到轻微的“噼啪”声
C.用干燥的毛刷刷衣服时，毛刷上吸附有许多细微的脏物
D.与磁铁接触后的钢针能吸引细铁屑
5.如图所示的几种灯泡与电池的连接的方式中，不能使灯泡发光的是（ ）
A. B. C. D.

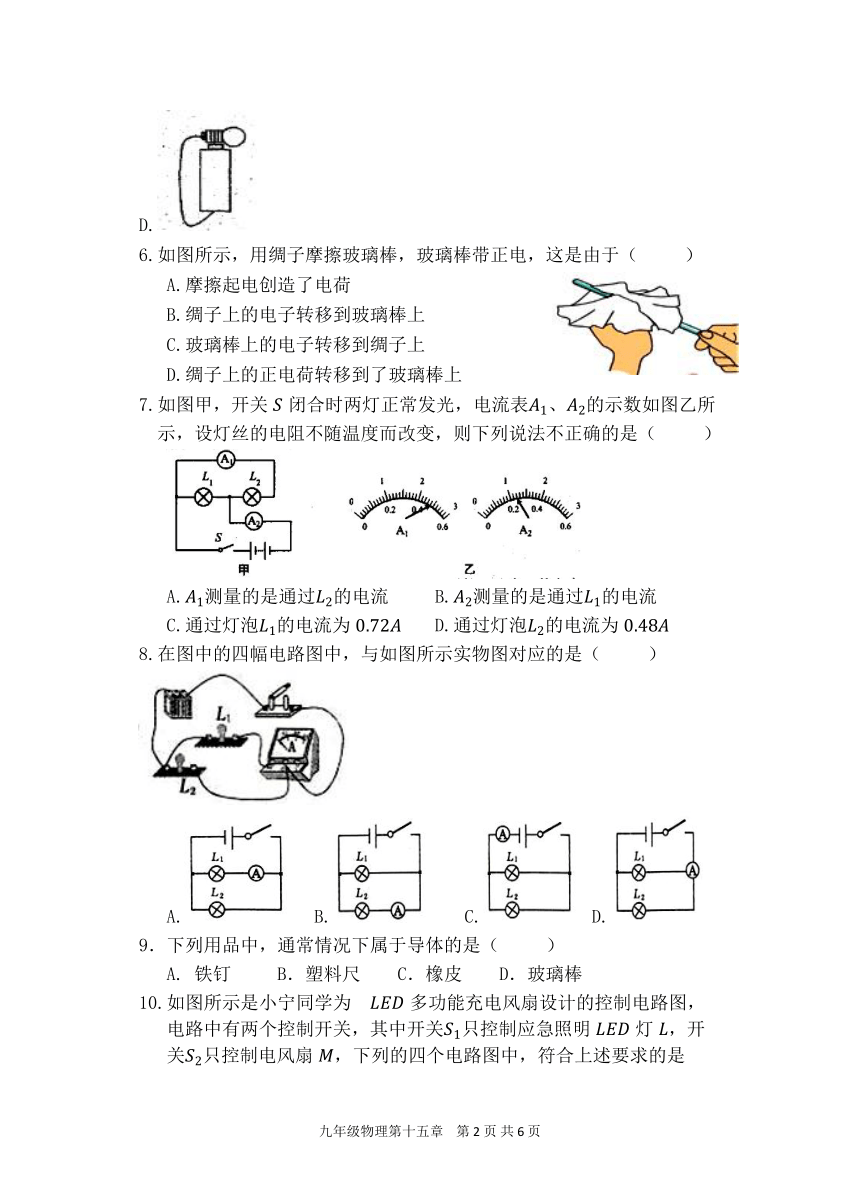

6.如图所示，用绸子摩擦玻璃棒，玻璃棒带正电，这是由于（ ）
A.摩擦起电创造了电荷
B.绸子上的电子转移到玻璃棒上
C.玻璃棒上的电子转移到绸子上
D.绸子上的正电荷转移到了玻璃棒上
7.如图甲，开关闭合时两灯正常发光，电流表、的示数如图乙所示，设灯丝的电阻不随温度而改变，则下列说法不正确的是（ ）
A.测量的是通过的电流 B.测量的是通过的电流
C.通过灯泡的电流为 D.通过灯泡的电流为
8.在图中的四幅电路图中，与如图所示实物图对应的是（ ）
A. B. C. D.
9．下列用品中，通常情况下属于导体的是（ ）
A. 铁钉 B．塑料尺 C．橡皮 D．玻璃棒
10.如图所示是小宁同学为 多功能充电风扇设计的控制电路图，电路中有两个控制开关，其中开关只控制应急照明灯，开关只控制电风扇，下列的四个电路图中，符合上述要求的是（ ）
A. B. C. D.

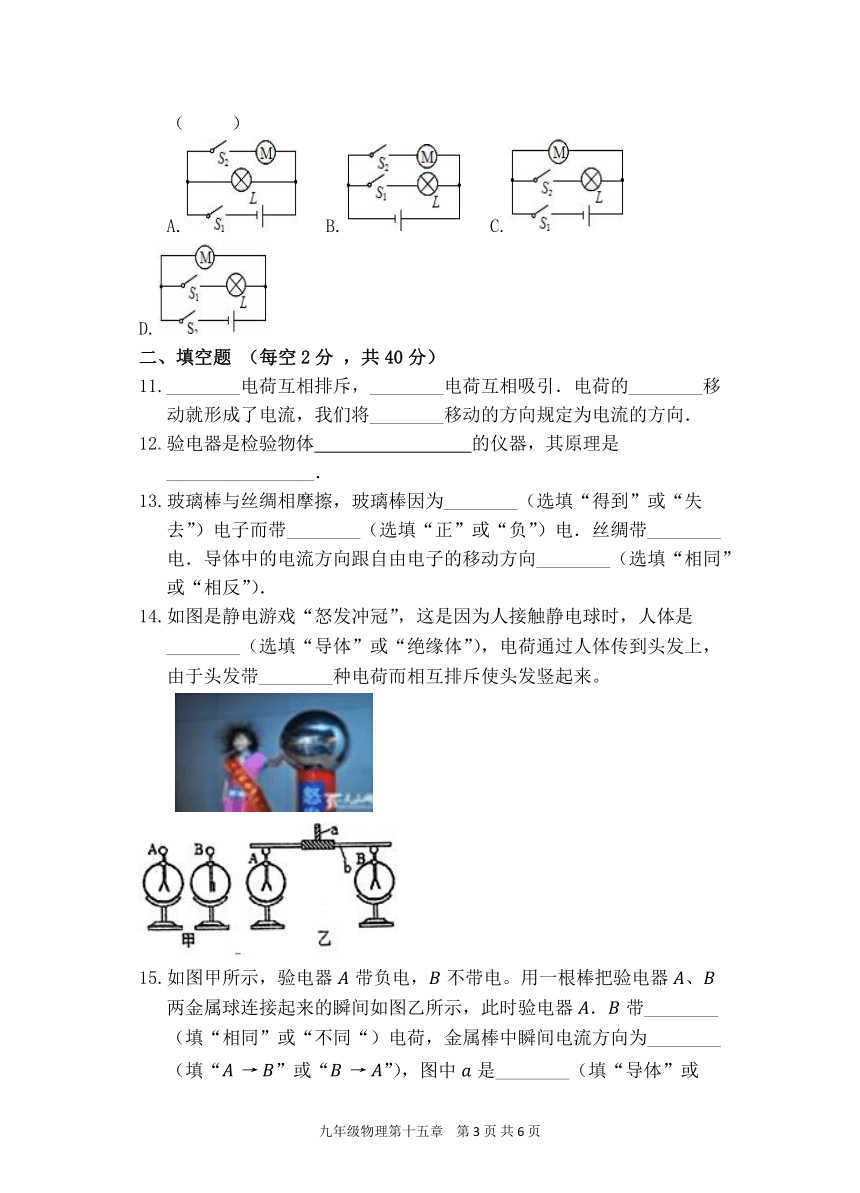

二、填空题 （每空2分 ，共40分）
11.________电荷互相排斥，________电荷互相吸引．电荷的________移动就形成了电流，我们将________移动的方向规定为电流的方向．
12.验电器是检验物体 的仪器，其原理是________________．
13.玻璃棒与丝绸相摩擦，玻璃棒因为________（选填“得到”或“失去”）电子而带________（选填“正”或“负”）电．丝绸带________电．导体中的电流方向跟自由电子的移动方向________（选填“相同”或“相反”）．
14.如图是静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是________（选填“导体”或“绝缘体”），电荷通过人体传到头发上，由于头发带________种电荷而相互排斥使头发竖起来。

15.如图甲所示，验电器带负电，不带电。用一根棒把验电器、两金属球连接起来的瞬间如图乙所示，此时验电器．带________（填“相同”或“不同“）电荷，金属棒中瞬间电流方向为________（填“”或“”），图中是________（填“导体”或“绝缘体“）
16.某同学在做“用电流表测量电流”的实验中所用的电路图如图甲所示，当闭合开关后，电流表的指针位置如图乙所示，则电流表的示数是________，电流表的示数应该是________，通过灯 的电流是________．
17.在如图所示的电路中，闭合开关，电流表、的示数分别为和，则通过灯的电流为________．如果灯短路，则电流表________可能被烧坏．
三、作图题 （共16分）
18.(10分)
（1）根据如图甲所示实物图，在图乙的虚线框内画出电路图；
（2）请根据图甲所示的电路图，将图乙中的各电路元件连接成对应的电路（用笔画线作导线，导线不能交叉）．
19.（6分） 如图甲是小丽同学进行探究实验的电路图，请你用笔画线表示导线，连接乙图实物电路图．（已知通过两灯泡的电流分别为和）
四、实验探究题 （14分）
20.(14分) 如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：
（1）使用时应将电流表与被测用电器________联在电路中，且使电流从电流表的________接线柱流入．在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了________．
（2）如图甲中电流表测量的是通过________灯的电流（选填“”或“”），如果电流表的读数如图乙所示，则电流表测出的电流是________．
（3）如果要用电流表测通过和的总电流，且只允许移动一根导线，应将导线________（选填“”“”或“”）的右端接在电流表的________接线柱上（选填“”“”或“”）．
第十五章
一、 选择题
1.C 2.C 3.D 4.D 5.B 6.C 7.B 8.A 9.A 10.B
二、 填空题
11.同种；异种；定向；正电荷
12.是否带电；同种电荷相互排斥 13.失去；正；负；相反 14.导体；同 15.相同；；绝缘体 16.；； 17.；
三、 作图题 略
四、 实验探究题
20.（1）串；正；断开开关 （2） （3）；
