第十三章 了解电路 单元测试（无答案）

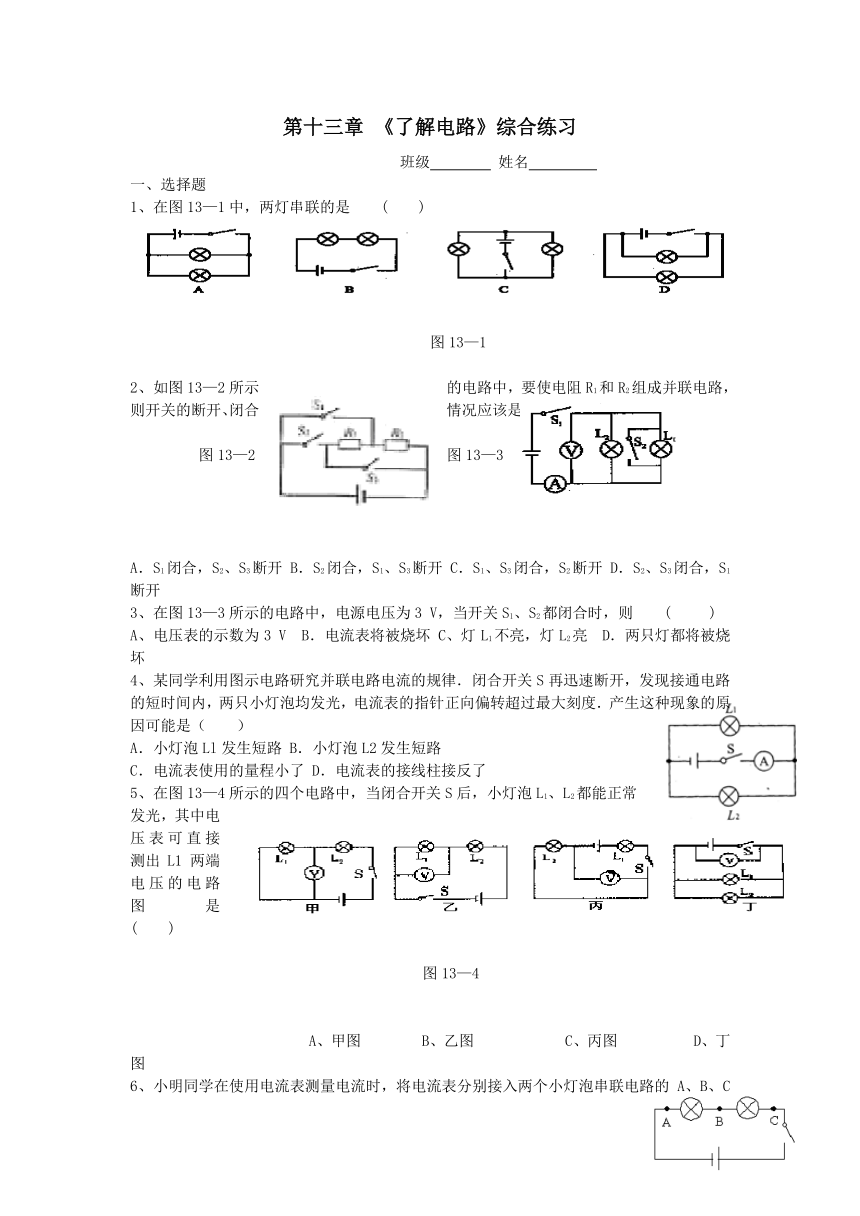

第十三章 《了解电路》综合练习
班级 姓名
一、选择题
1、在图13—1中，两灯串联的是 ( )
图13—1
2、如图13—2所示的电路中，要使电阻R1和R2组成并联电路，则开关的断开、闭合情况应该是 （ ）

图13—2 图13—3
A．S1闭合，S2、S3断开 B．S2闭合，S1、S3断开 C．S1、S3闭合，S2断开 D．S2、S3闭合，S1断开
3、在图13—3所示的电路中，电源电压为3 V，当开关S1、S2都闭合时，则 ( )
A、电压表的示数为3 V B．电流表将被烧坏 C、灯L1不亮，灯L2亮 D．两只灯都将被烧坏
4、某同学利用图示电路研究并联电路电流的规律．闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度．产生这种现象的原因可能是（　　）
A．小灯泡Ll发生短路 B．小灯泡L2发生短路
C．电流表使用的量程小了 D．电流表的接线柱接反了
5、在图13—4所示的四个电路中，当闭合开关S后，小灯泡L1、L2都能正常
发光，其中电压表可直接测出L1 两端电压的电路图是 ( )

图13—4
A、甲图 B、乙图 C、丙图 D、丁图
6、小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点（如图13—5所示）。测得A、B、C三点的电流，其关系是 （ ）
A．IA＝IB＝IC B．IC＞IB＞IA ＞0 C．IA＞IB＞IC＞0　　D． IC＞IB＞IA＝0
二、填空题 图13—5
7、与毛皮摩擦后的硬橡胶棒带负电荷，说明在摩擦的过程中，毛皮 电子（选填"得到"或"失去"）
8、图13—6所示，是测量电流时电流表的示意图，若选择的量程是0一0．6 A，则电流是 A；若选择的量程是0～3A，则电流是 A
图13—6
9、如图13—7所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。当S1，S2闭合时，能亮的灯是______，它们是______联的。当S1闭合、S2断开时，能亮的灯是______。
图13—7 图13—8
10、图13—8中的灯泡在通电时，灯泡能被点亮．请在下面横线上填写当开关Sl、S2处于以下状态时灯泡L1、L2的亮熄情况：
(1)Sl断开，S2闭合时 ；(2)Sl闭合，S2断开时 ；(3)S1和S2都闭合时
四、实践与探究
11、用铅笔画线作导线，按照图6所示电路图，把图7所示的实物图连接起来。
12、如图9所示是某学习小组在测量
串联和并联电路的电压实验中出现的现象，
请在下面横线上写出造成其现象的原因。
甲的问题： ；
乙的问题： ；
丙的问题： 。
13、小明等4人实验小组用如图所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L1两端的电压UAB、 L2两端的电压UBC和L1 L2两端的总电压UAC将第一次测出的电压填入下表：
L1两端的电压UAB
L2两端的电压UBC
L1 L2两端的总电压UAC
第一次测量
1.5
1.5
3
第二次测量
1.6
1.4
3
第三次测量
1.2
1.8
3
（1）小明根据第一次的实验数据断定“串联电路中各用电器两端的电压相等”，这一结论是________（选填“正确”或“错误”）的，他得出这样的结论是因为
。
（2）为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，
完成了第二次和第三次测量。
方法一：改变电源电压（电池个数）
方法二：更换其中一个灯泡（规格不同）
请你根据他们的实验过程和有关数据回答下列问题。
①在拆接电路时，开关必须是________的。经检查 无误后，再闭合开关。
②上面设计的表格中存在的不足之处是
③表格补充完整后，通过对上面数据的分析可知：后面两次实验是采用方法 来进行的，实验的结论是： 。
