第十二章 探究欧姆定律 单元测试（无答案）

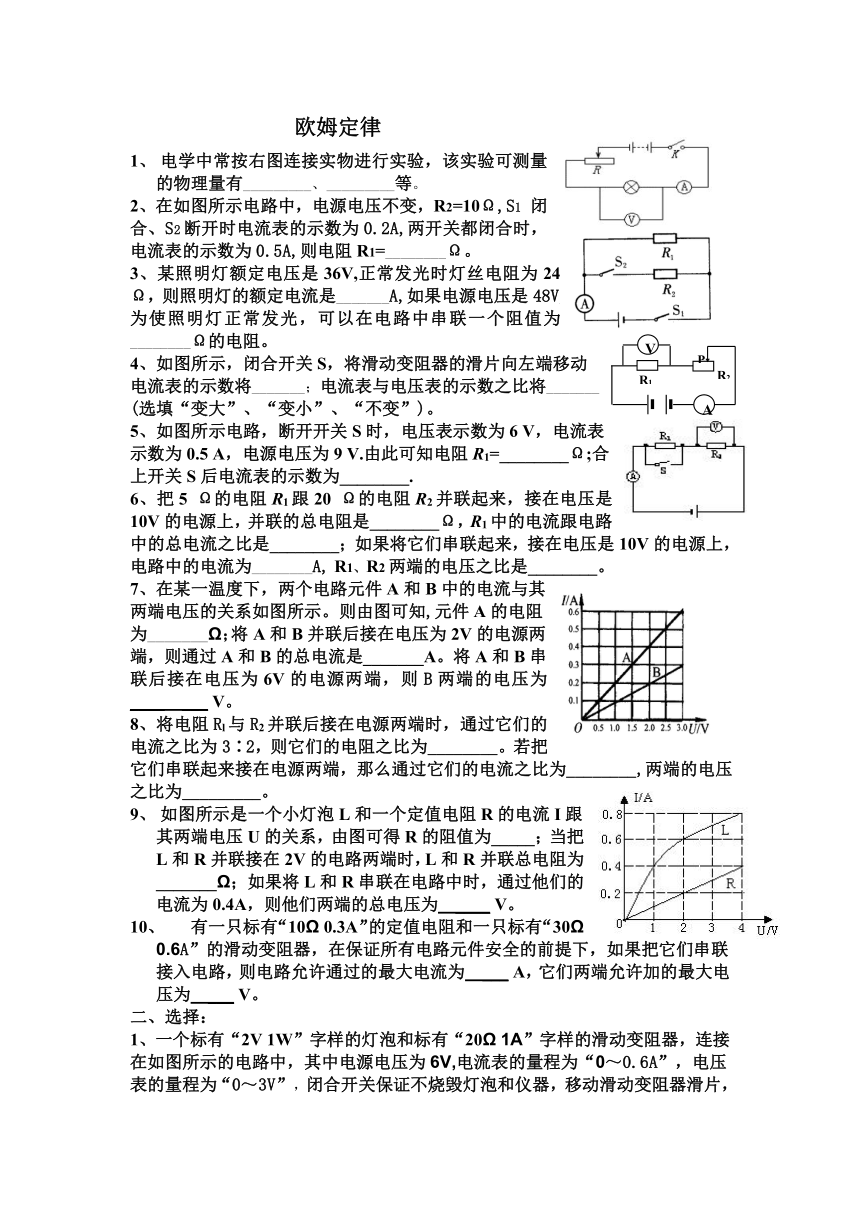

欧姆定律
电学中常按右图连接实物进行实验，该实验可测量的物理量有_________、_________等。
2、在如图所示电路中，电源电压不变，R2=10Ω,S1 闭 合、S2断开时电流表的示数为0.2A,两开关都闭合时，电流表的示数为0.5A,则电阻R1=________Ω。
3、某照明灯额定电压是36V,正常发光时灯丝电阻为24Ω，则照明灯的额定电流是_______A,如果电源电压是48V,为使照明灯正常发光，可以在电路中串联一个阻值为________Ω的电阻。
4、如图所示，闭合开关S，将滑动变阻器的滑片向左端移动
电流表的示数将_______；电流表与电压表的示数之比将_______
(选填“变大”、“变小”、“不变”)。
5、如图所示电路，断开开关S时，电压表示数为6 V，电流表
示数为0.5 A，电源电压为9 V.由此可知电阻R1=________Ω;合
上开关S后电流表的示数为________.
6、把5 Ω的电阻R1跟20 Ω的电阻R2并联起来，接在电压是10V的电源上，并联的总电阻是________Ω，R1中的电流跟电路中的总电流之比是________；如果将它们串联起来，接在电压是10V的电源上，电路中的电流为________A, R1、R2两端的电压之比是________。
7、在某一温度下，两个电路元件A和B中的电流与其
两端电压的关系如图所示。则由图可知,元件A的电阻
为_______Ω；将A和B并联后接在电压为2V的电源两
端，则通过A和B的总电流是_______A。将A和B串联后接在电压为6V的电源两端，则B两端的电压为 ____ ___ V。
8、将电阻Rl与R2并联后接在电源两端时，通过它们的电流之比为3∶2，则它们的电阻之比为________。若把它们串联起来接在电源两端，那么通过它们的电流之比为________,两端的电压之比为_________。
如图所示是一个小灯泡L和一个定值电阻R的电流I跟其两端电压U的关系，由图可得R的阻值为_____；当把L和R并联接在2V的电路两端时，L和R并联总电阻为_______Ω；如果将L和R串联在电路中时，通过他们的电流为0.4A，则他们两端的总电压为 ____ V。
有一只标有“10Ω 0.3A”的定值电阻和一只标有“30Ω 0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，如果把它们串联接入电路，则电路允许通过的最大电流为 ___ A，它们两端允许加的最大电压为 ___ V。
二、选择：
1、一个标有“2V 1W”字样的灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V,电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，闭合开关保证不烧毁灯泡和仪器，移动滑动变阻器滑片， 电流表、电压表示数的范围是 （ ）
A、0.25A～0.6A 1V～2V
B、0.3A～0.5A 1V～1.5V
C、0.25A～0.5A 1.5V～2V
D、0.25A～0.5A 1V～2V
2、在“探究电流与电压的关系”的实验中，分别用了ɑ、b两个电阻进行探究，并根据实验数据绘制出如图所示的I—U关系图像，从图
中可以看出ɑ、b的电阻大小关系为 （ ）
A、ɑ＞b B、ɑ＜b
C、ɑ＝b D、无法判断
3、有两个电阻，R1=10Ω，R2=15Ω，如果把它们串联在电路中，通过他们的电流分别为I1、I2，他们两端的电压分别为U1、U2、则I1:I2、U1:U2分别为（ ）
A、1:1 2:3 B、2:3 1:1 C、1:1 1:1 D、2:3 2:3
4、如图所示电路，电源电压保持不变，开关S由闭合到断开时（ ）
A.电流表的示数变小 B.电路的总电阻变小
C.灯中电流变大 D.电压表的示数变小
5、根据欧姆定律I=U/R,下列说法正确的是 （ ）
A、通过导体的电流越大，这段导体的电阻就越小
B、导体两端的电压越高，这段导体的电阻就越大
C、导体的电阻与电压成正比，与电流成反比
D、导体两端电压越高，通过这段导体中的电流就越大
6、下列不属于影响电阻大小的因素的是 （ ）
A、导体的长度 B、导体的材料 C、导体的横截面积 D、导体两端的电压
7、在如图所示的电路中，电源电压为4.5V且保持不变，
闭合开关S后，电压表的示数是3V，则 （ ）
A、灯泡两端的电压为3V B、灯泡两端的电压为1.5V
C、向右移动滑片P，电压表的示数变小
D、向右移动滑片P，通过灯泡电流变小
8、白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（ ）
A. 电阻变大，电流减小； B. 电阻变小，电流增大
C. 电阻和电流都增大； D. 电阻和电流都减小。
9、下列关于半导体说法正确的是 （ ）
A、常温下半导体的电阻为零
B、半导体就是超导体
C、半导体广泛应用于各种电子设备
D、任何情况下半导体都是不导电的
10、如右图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法中正确的是（ ）
A．电压表V1与电压表V2的示数之和保持不变　
B．电压表V2与电流表A的示数之比保持不变　
C．电流表A的示数变小，电压表V1的示数变大
D．电流表A的示数变小，电压表V2的示数变大
三、实验探究题
1、有一个小灯泡标有3V字样，要测定它正常发光时的电阻（约3Ω）。已知电源电压为4.5V，要求满足闭合开关后，向左移动滑动变阻器滑片的过程中：小灯泡变亮，电压表的示数变小，
（1）在虚线框中画出电路图（2）用笔画线把下列图中的器材连接成实验电路图。
电路图：

小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
⑴请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像。
①由图像可以得出结论：电压一定时， 。
②上述实验中，一位同学在读取完电流表示数后，直接拆下阻值为5Ω的电阻改换成阻值为10Ω的电阻。请你指出他在操作中的错误：________________________。他这么做，电压表示数会怎样变化： ，在读电流表的示数之前，他下一步应进行的操作是：向_______移动滑片，使电压表示数为 V。在移动滑片的过程中，电流在_______，直到变为________。
⑶为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器。
用如图所示的器材进行“测定小灯泡的电阻”实验。
甲 乙
（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）；
实验次数
1
2
3
电压U／V
2.0
3.0
3.8
电流I／A
0.33
0.34
0.40
电阻R／Ω
6.0
8.8
9.5
（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后，发现连线正确，请你找出实验中两个操作不当之处：
①___________________________________
②___________________________________。
（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是
A．更换小灯泡 B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（4）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是____________________________。
四、计算：
1、如图所示，R1= 20Ω，电源电压保持不变，当变阻器的滑片P在最右端时，电压表示数为6V，当P在Rab中点时，电压表示数为4V。求：（1）电源电压U；（2）Rab的最大值。
2、在如图所示的电路中，已知电阻R1＝10Ω，电流表A1的示数为I1＝1A，电流表A的示数为I=1.5安，求：(1) R1两端的电压U1；(2)通过R2的电流I2；(3) R2的阻值。
