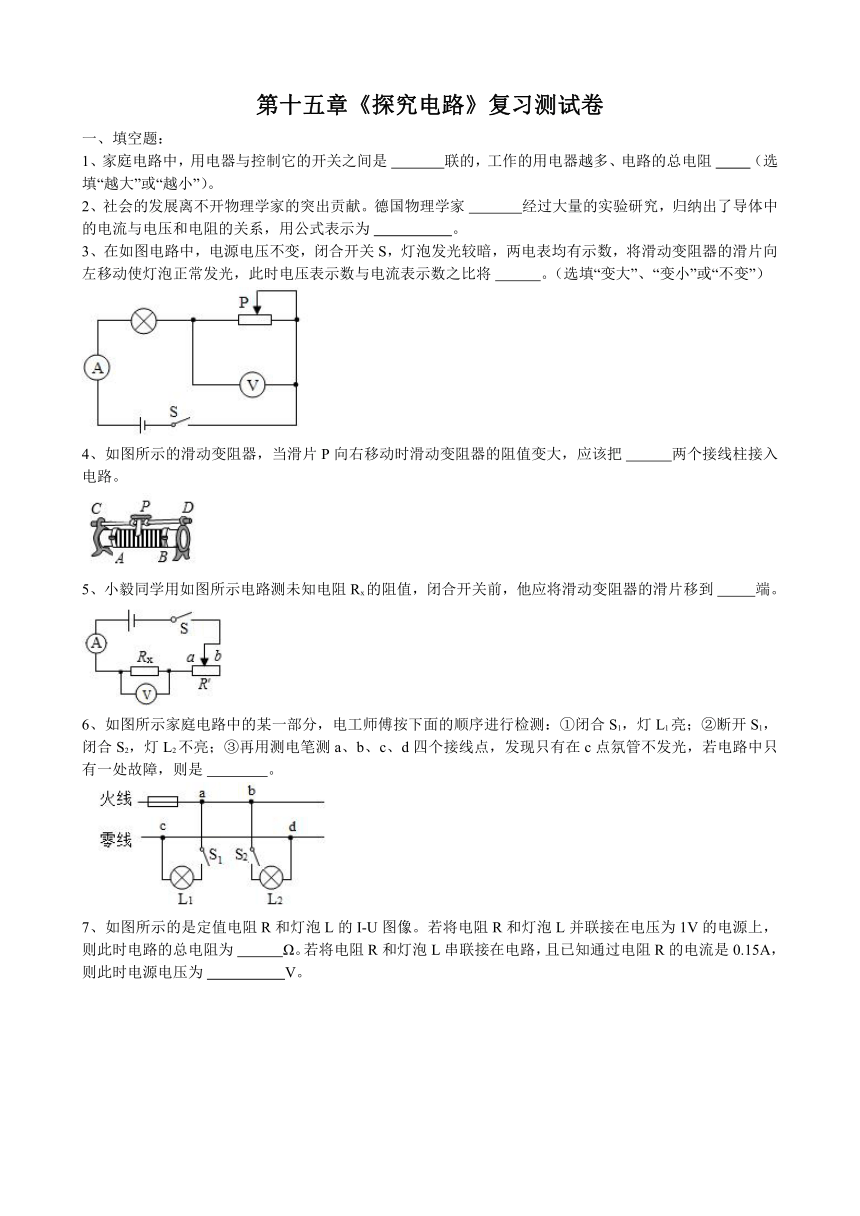

第十五章《探究电路》复习测试卷
一、填空题：
1、家庭电路中，用电器与控制它的开关之间是 联的，工作的用电器越多、电路的总电阻 （选填“越大”或“越小”）。
2、社会的发展离不开物理学家的突出贡献。德国物理学家 经过大量的实验研究，归纳出了导体中的电流与电压和电阻的关系，用公式表示为 。
3、在如图电路中，电源电压不变，闭合开关S，灯泡发光较暗，两电表均有示数，将滑动变阻器的滑片向左移动使灯泡正常发光，此时电压表示数与电流表示数之比将 。（选填“变大”、“变小”或“不变”）
4、如图所示的滑动变阻器，当滑片P向右移动时滑动变阻器的阻值变大，应该把 两个接线柱接入电路。
5、小毅同学用如图所示电路测未知电阻Rx的阻值，闭合开关前，他应将滑动变阻器的滑片移到 端。
6、如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光，若电路中只有一处故障，则是 。
7、如图所示的是定值电阻R和灯泡L的I-U图像。若将电阻R和灯泡L并联接在电压为1V的电源上，则此时电路的总电阻为 Ω。若将电阻R和灯泡L串联接在电路，且已知通过电阻R的电流是0.15A，则此时电源电压为 V。
二、选择题：

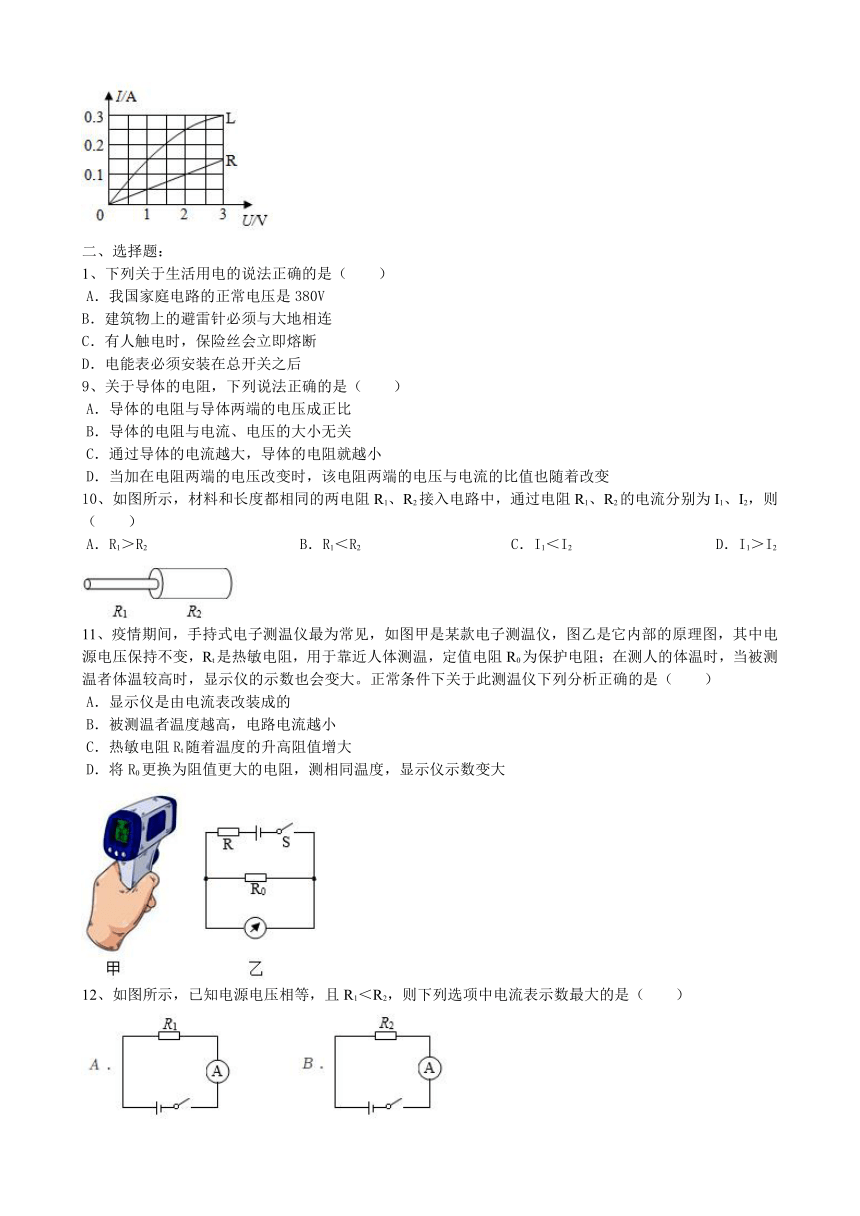

1、下列关于生活用电的说法正确的是（　　）
A．我国家庭电路的正常电压是380V
B．建筑物上的避雷针必须与大地相连
C．有人触电时，保险丝会立即熔断
D．电能表必须安装在总开关之后
9、关于导体的电阻，下列说法正确的是（　　）
A．导体的电阻与导体两端的电压成正比
B．导体的电阻与电流、电压的大小无关
C．通过导体的电流越大，导体的电阻就越小
D．当加在电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变
10、如图所示，材料和长度都相同的两电阻R1、R2接入电路中，通过电阻R1、R2的电流分别为I1、I2，则（　　）
A．R1＞R2 B．R1＜R2 C．I1＜I2 D．I1＞I2
11、疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，Rt是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪下列分析正确的是（　　）
A．显示仪是由电流表改装成的
B．被测温者温度越高，电路电流越小
C．热敏电阻Rt随着温度的升高阻值增大
D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变大
12、如图所示，已知电源电压相等，且R1＜R2，则下列选项中电流表示数最大的是（　　）

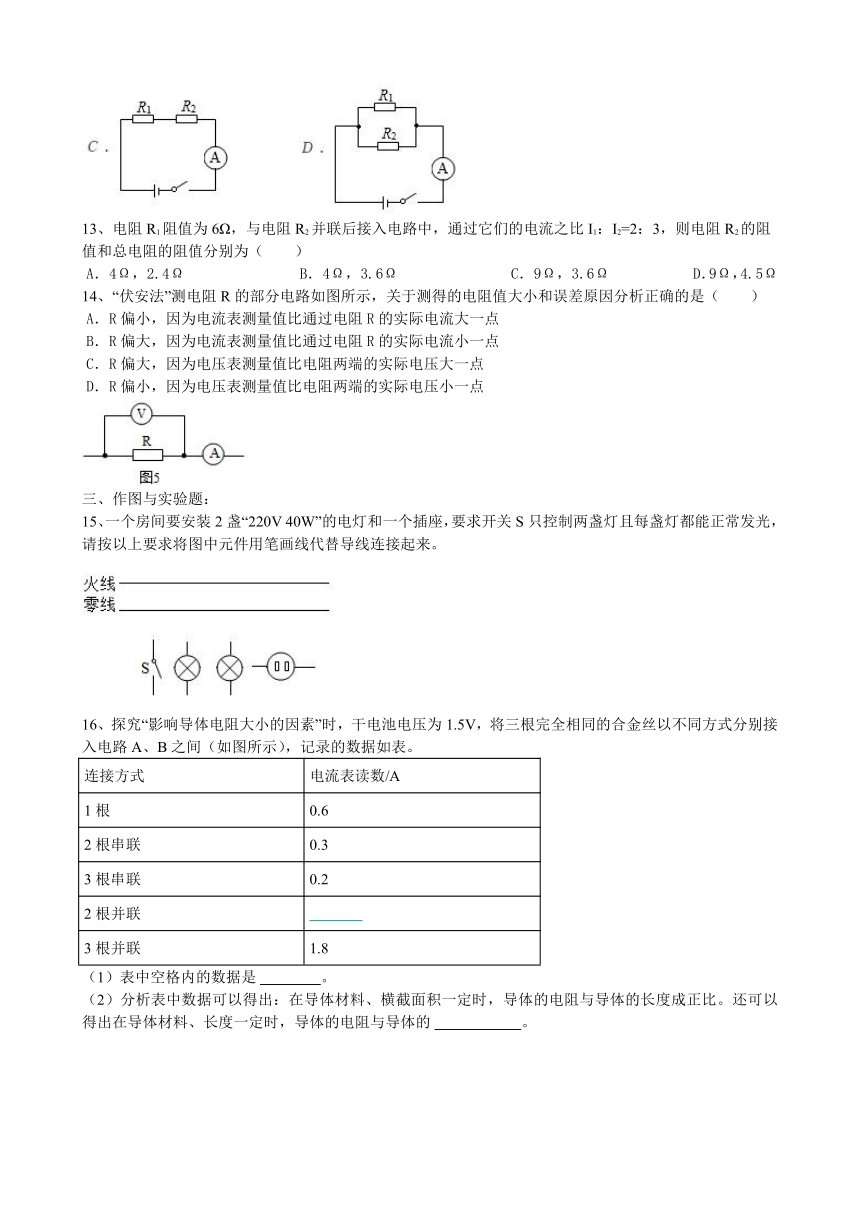

13、电阻R1阻值为6Ω，与电阻R2并联后接入电路中，通过它们的电流之比I1：I2=2：3，则电阻R2的阻值和总电阻的阻值分别为（　　）
A．4Ω，2.4Ω B．4Ω，3.6Ω C．9Ω，3.6Ω D．9Ω，4.5Ω
14、“伏安法”测电阻R的部分电路如图所示，关于测得的电阻值大小和误差原因分析正确的是（　　）
A．R偏小，因为电流表测量值比通过电阻R的实际电流大一点
B．R偏大，因为电流表测量值比通过电阻R的实际电流小一点
C．R偏大，因为电压表测量值比电阻两端的实际电压大一点
D．R偏小，因为电压表测量值比电阻两端的实际电压小一点
三、作图与实验题：
15、一个房间要安装2盏“220V 40W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
16、探究“影响导体电阻大小的因素”时，干电池电压为1.5V，将三根完全相同的合金丝以不同方式分别接入电路A、B之间（如图所示），记录的数据如表。
连接方式 电流表读数/A
1根 0.6
2根串联 0.3
3根串联 0.2
2根并联
3根并联 1.8
（1）表中空格内的数据是 。
（2）分析表中数据可以得出：在导体材料、横截面积一定时，导体的电阻与导体的长度成正比。还可以得出在导体材料、长度一定时，导体的电阻与导体的 。

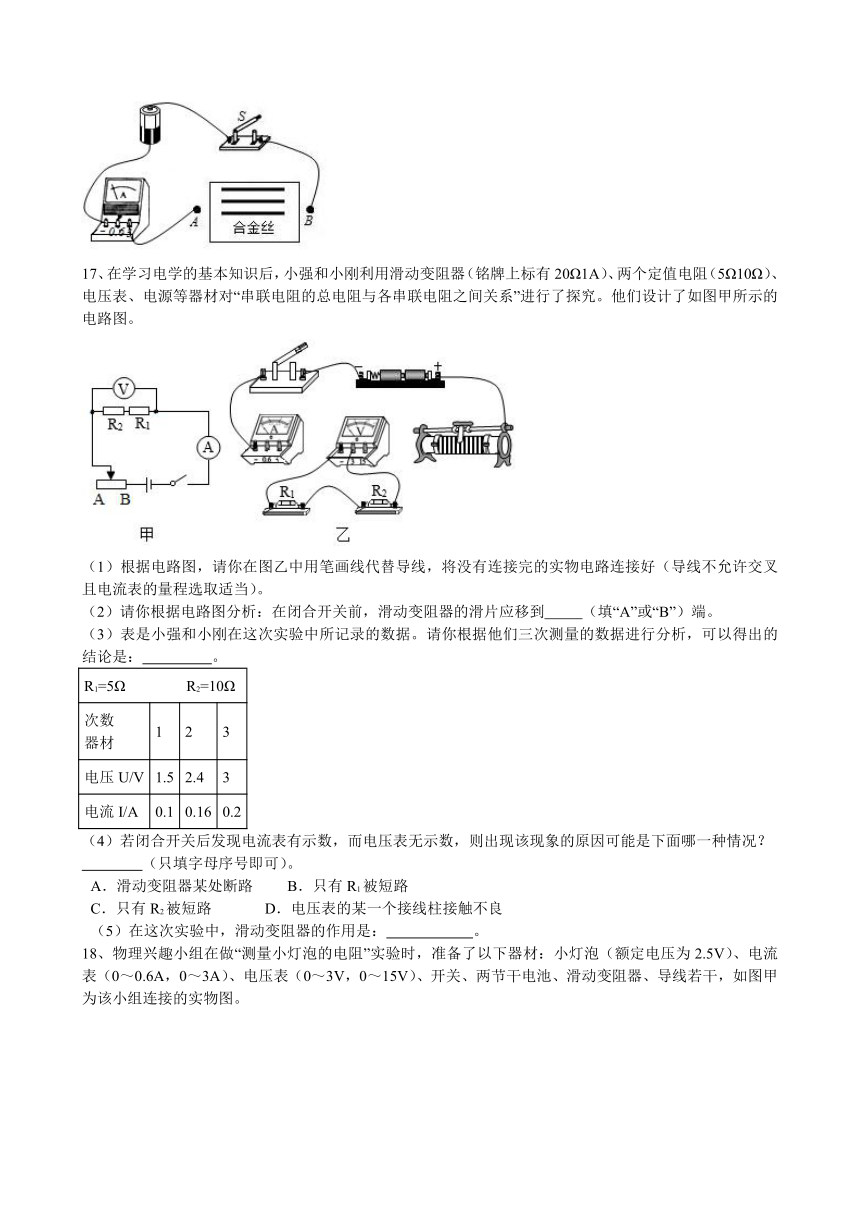

17、在学习电学的基本知识后，小强和小刚利用滑动变阻器（铭牌上标有20Ω1A）、两个定值电阻（5Ω10Ω）、电压表、电源等器材对“串联电阻的总电阻与各串联电阻之间关系”进行了探究。他们设计了如图甲所示的电路图。
（1）根据电路图，请你在图乙中用笔画线代替导线，将没有连接完的实物电路连接好（导线不允许交叉且电流表的量程选取适当）。
（2）请你根据电路图分析：在闭合开关前，滑动变阻器的滑片应移到 （填“A”或“B”）端。
（3）表是小强和小刚在这次实验中所记录的数据。请你根据他们三次测量的数据进行分析，可以得出的结论是： 。
R1=5Ω　　　　R2=10Ω
次数
器材 1 2 3
电压U/V 1.5 2.4 3
电流I/A 0.1 0.16 0.2
（4）若闭合开关后发现电流表有示数，而电压表无示数，则出现该现象的原因可能是下面哪一种情况？
（只填字母序号即可）。
A．滑动变阻器某处断路 B．只有R1被短路
C．只有R2被短路 D．电压表的某一个接线柱接触不良
（5）在这次实验中，滑动变阻器的作用是： 。
18、物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡（额定电压为2.5V）、电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、开关、两节干电池、滑动变阻器、导线若干，如图甲为该小组连接的实物图。
（1）兴趣小组的同学在连接图甲实物电路时，把一个元件连错了，其错误是： 。
（2）在连接电路过程中，开关应处于 状态，闭合开关前应将滑动变阻器的滑片调至阻值最 的位置。
（3）闭合开关，无论怎样移动滑片P，电压表有示数，发现电流表始终无示数，原因可能是 （填符号）；
A.滑动变阻器断路
B.小灯泡L断路
C.小灯泡L短路
（4）正确连接电路后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图乙、丙所示，电流表示数为 A，电压表示数为 V，则小灯泡电阻为 Ω。
（5）本实验要多次测量小灯泡的电阻值，实验结果表明，小灯泡的电阻值并不相同，其主要原因是：小灯泡的电阻值 。
四、计算题：
19、如图（a）所示的电路，当闭合开关S后，灯泡L1和L2都发光，此时两只相同规格的电压表指针偏转角度相同，指针位置如图（b）所示。求：
（1）灯L2两端的电压；
（2）若将L1和L2改接为图（c）所示的电路，电源电压不变，开关S断开时，电流表的示数为0.3A；开关S闭合时，电流表的示数为1.5A，则L1的电阻和开关S闭合时，通过L2的电流分别是多少？
参考答案
一、填空题：
1、答案为：串；越小。
2、答案为：
3、答案为：
4、答案为：AD或AC。
5、答案为：b；
6、答案为：c、d两点间断路
7、答案为：5；4。
二、选择题：
题号 8 9 10 11 12 13 14
答案 B B A D D A A
三、实验题：
15、答案为：
16、答案为：（1）1.2；（2）横截面积成反比；
17、答案为：（1）；（2）A；（3）串联电阻的总电阻等于各电阻之和；（4）D；（5）改变电路中的电流和电压（或“改变电路中的电流”、“改变电压”均可）。
18、答案为：（1）电流表正负接线柱接反；（2）断开 大；（3）A；（4）0.24 2.4 10；（5）随温度的增加而增加。
四、计算题：
19、解：
（1）由图a所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；
串联电路总电压大于部分电路电压，由图b所示电压表可知，两电压表指针位置相同，
则电压表V1的量程为0～15V，示数为6V，电压表V2的量程为0～3V，示数为1.2V；
则灯L1两端电压为1.2V，灯L2两端电压U2=U-U1=6V-1.2V=4.8V；
（2）根据（1）中分析，利用串联电路的电压特点可知电源电压U=U1+U2=1.2V+4.8V=6V；
开关S断开时，电路为L1的简单电路，电流表测量电路电流，电流表的示数为0.3A，根据欧姆定律可知L1的电阻
开关S闭合时，两灯泡并联，电流表测量干路电流，根据并联电路的特点可知通过L1的电流不变，电流表的示数为1.5A，
则开关S闭合时，根据并联电路的电流特点可知通过L2的电流为I2=I′-I=1.5A-0.3A=1.2A。
答：（1）灯L2两端的电压为4.8V；
（2）L1的电阻和开关S闭合时，通过L2的电流分别是20Ω、1.2A。
