4.2电流的测量 同步练习（含解析）

八年级上册科学4.2电流的测量同步练习
学校:___________姓名：___________班级：___________考号：___________
一、选择题
1．某同学按如图1所示的电路图连接电路无误后，闭合开关，两个电流表的连接及示数如图2甲、乙所示，关于通过灯泡的电流，下列说法中正确的是（　　）
A．灯泡L2中通过的电流是0.4A B．灯泡L1中通过的电流是0.2A
C．灯泡L1中通过的电流是2A D．灯泡L2中通过的电流是0.6A
2．如图所示的实物连接图中，电流表A1和A2测量的对象是（　　）
A．A1测灯L1的电流，A2测L2的电流
B．A1测灯L2的电流，A2测L1的电流
C．A1测灯L1的电流，A2测L1和L2的总电流
D．A1测灯L2的电流，A2测L1和L2的总电流
3．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，通过L1的电流变小
D．当开关S2断开时，电流表A2的示数变小

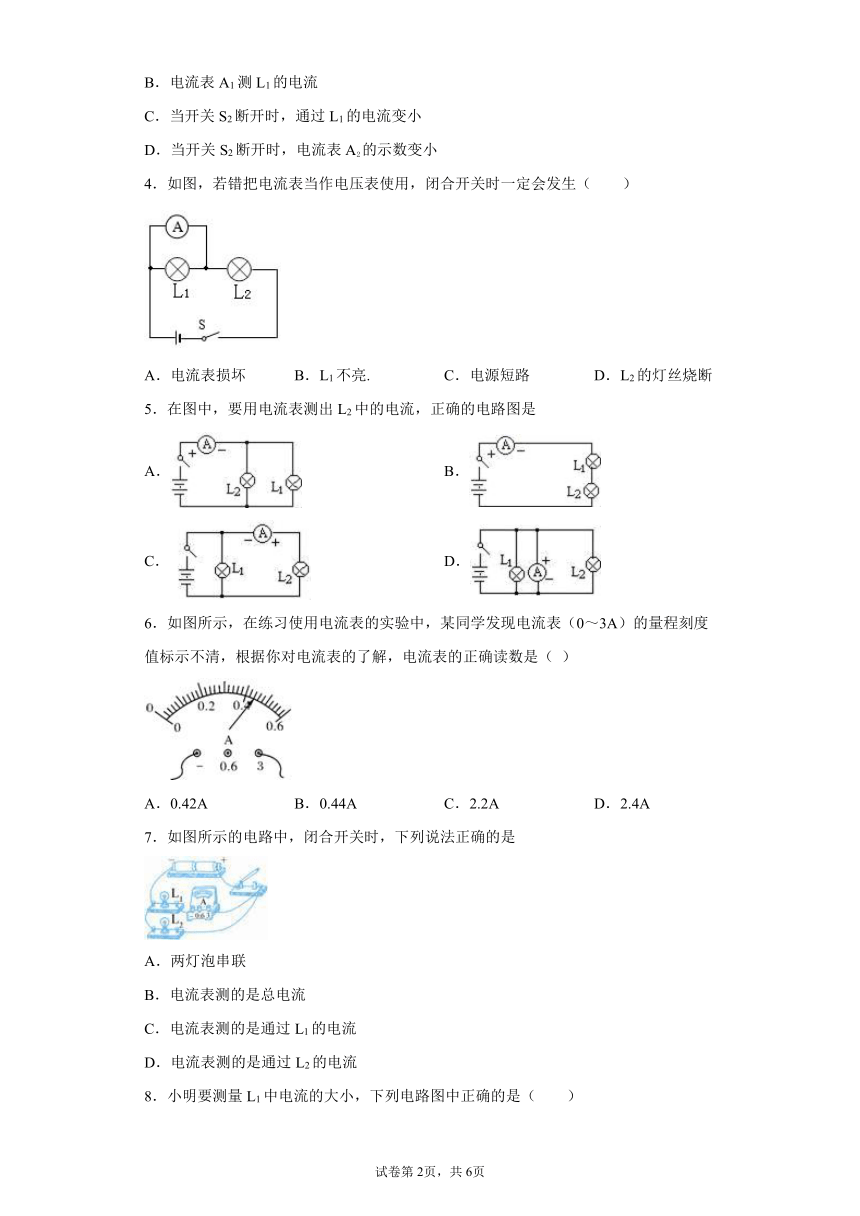

4．如图，若错把电流表当作电压表使用，闭合开关时一定会发生（　　）
A．电流表损坏 B．L1不亮. C．电源短路 D．L2的灯丝烧断
5．在图中，要用电流表测出L2中的电流，正确的电路图是
A． B．
C． D．
6．如图所示，在练习使用电流表的实验中，某同学发现电流表（0～3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（ ）
A．0.42A B．0.44A C．2.2A D．2.4A
7．如图所示的电路中，闭合开关时，下列说法正确的是
A．两灯泡串联
B．电流表测的是总电流
C．电流表测的是通过L1的电流
D．电流表测的是通过L2的电流
8．小明要测量L1中电流的大小，下列电路图中正确的是（ ）
A． B． C． D．
9．如图所示电路，下列有关说法正确的是（ ）
A．断开S，通过L1的电流比L2大
B．断开S，通过L1与L2的电流一样大
C．闭合S，L1和L2都会亮
D．闭合S， L2会更亮
10．如图的电路中，电流表测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和灯L2的电流之和
D．电源供给电路的总电流
11．一只完好的电流表接入电路后，指针始终停在“0”刻度处，造成这一现象的原因不可能是（　　）
A．电流表正、负接线柱接反了
B．电路中某处断开了
C．两接线柱相碰，电流表被短路
D．电流表的量程远远大于被测电流，电流表指针几乎不动

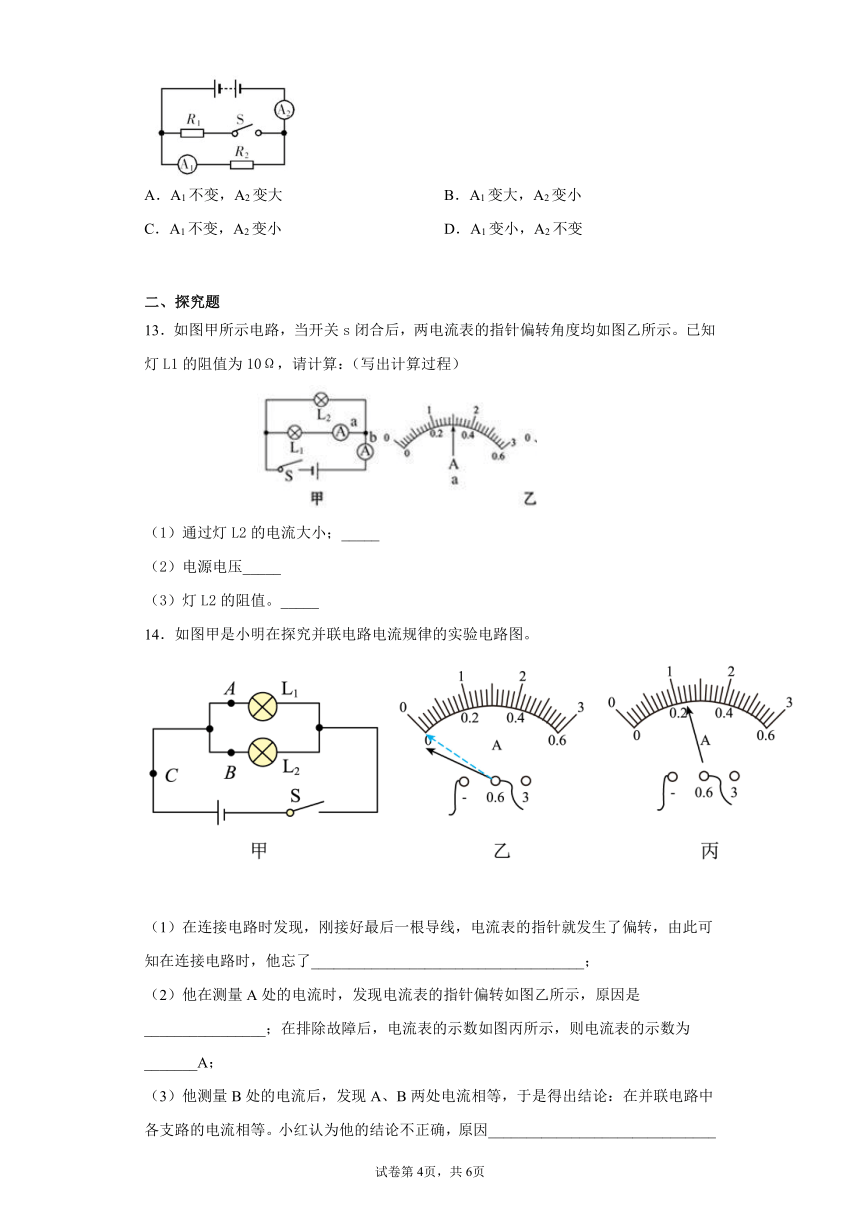

12．如图所示电路，电源电压不变，当开关S由闭合到断开时，两电流表的读数将（　　）
A．A1不变，A2变大 B．A1变大，A2变小
C．A1不变，A2变小 D．A1变小，A2不变
二、探究题
13．如图甲所示电路，当开关s闭合后，两电流表的指针偏转角度均如图乙所示。已知灯L1的阻值为10Ω，请计算：（写出计算过程）
（1）通过灯L2的电流大小；_____
（2）电源电压_____
（3）灯L2的阻值。_____
14．如图甲是小明在探究并联电路电流规律的实验电路图。
（1）在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了____________________________________；
（2）他在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是________________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_______A；
（3）他测量B处的电流后，发现A、B两处电流相等，于是得出结论：在并联电路中各支路的电流相等。小红认为他的结论不正确，原因______________________________

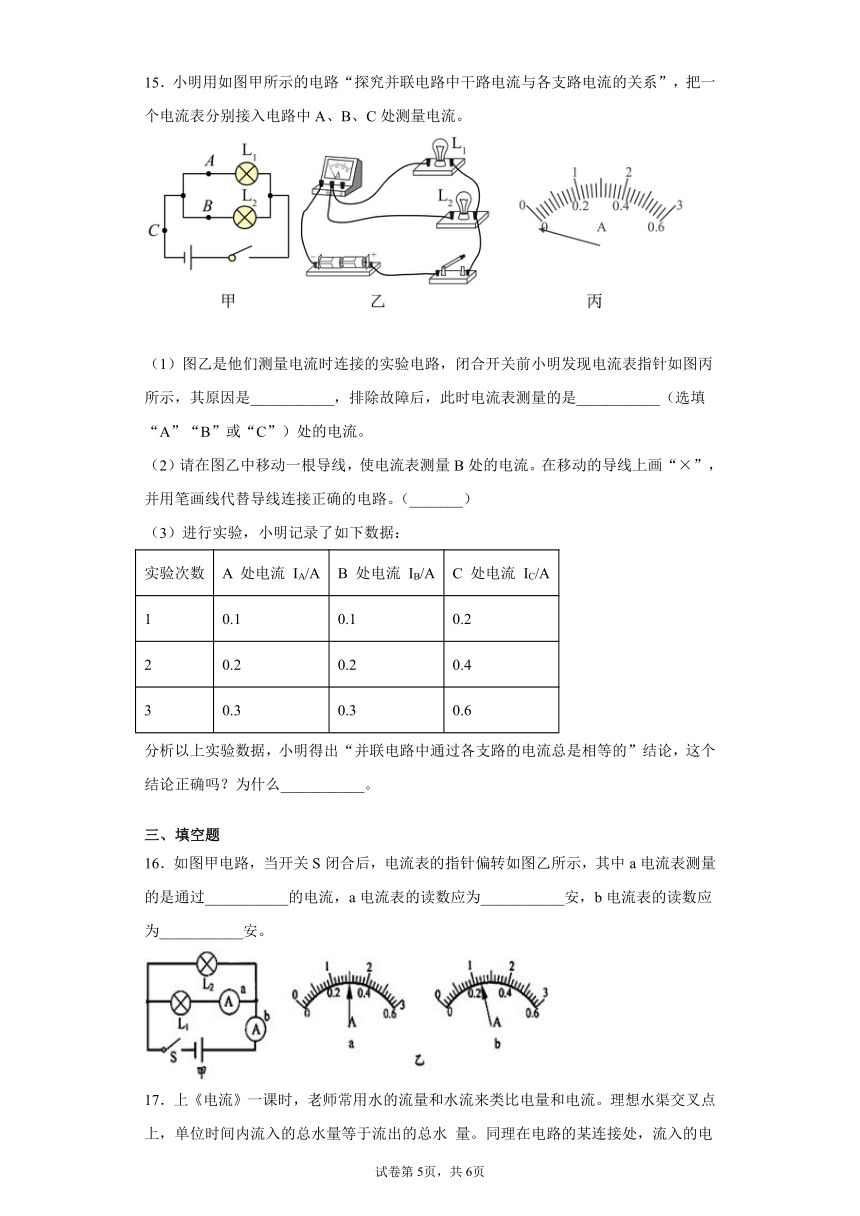

15．小明用如图甲所示的电路“探究并联电路中干路电流与各支路电流的关系”，把一个电流表分别接入电路中A、B、C处测量电流。
（1）图乙是他们测量电流时连接的实验电路，闭合开关前小明发现电流表指针如图丙所示，其原因是___________，排除故障后，此时电流表测量的是___________（选填“A”“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，使电流表测量B处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。（_______）
（3）进行实验，小明记录了如下数据：
实验次数 A 处电流 IA/A B 处电流 IB/A C 处电流 IC/A
1 0.1 0.1 0.2
2 0.2 0.2 0.4
3 0.3 0.3 0.6
分析以上实验数据，小明得出“并联电路中通过各支路的电流总是相等的”结论，这个结论正确吗？为什么___________。
三、填空题
16．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过___________的电流，a电流表的读数应为___________安，b电流表的读数应为___________安。
17．上《电流》一课时，老师常用水的流量和水流来类比电量和电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水 量。同理在电路的某连接处，流入的电流总和等于流出的电流总和。 如图是某实验电路的一部分，电流表的示数为_____ A，若通过导线ab 电流为 0.3A，经分析通过导线 cd 的电流最大为_____A，此时电流 方向为_____（“从 c 到 d”或“从 d 到 c”）。
18．如下图甲电路，a和b是两只一样的电流表，当开关S闭合后，电流表的指针偏转如乙图所示。请回答：
（1）若此时两表选用的量程相同，请分析电路中可能的故障是________。
（2）若此时两表选用的量程不同，则通过灯泡L2的电流是________A。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
【详解】
AD．由图可知，两只灯泡并联，电流表A1测量干路电流，电流表A2测量通过灯泡L1的电流，所以A1示数较大，所以A1是图乙，量程为0～3A，分度值为0.1A，示数为I=1.0A；电流表A2是图甲，量程为0～0.6A，分度值为0.02A，示数为I2=0.4A，即通过灯泡L1的电流为0.4A，所以通过灯泡L2的电流为
I2=I-I1=1.0A-0.4A=0.6A
故D正确，A错误；
BC．电流表A2测量通过灯泡L1的电流，通过灯泡L1的电流为0.4A，故BC错误。
故选D。
2．C
【分析】
电流表与哪个用电器串联，它就哪个用电器的电流。
【详解】
根据实物图可知，灯泡L1与L2并联，开关在干路上，电流表A1与L1串联在同一支路上，测L1的电流；电流表A2串联在干路上，测两个灯泡的总电流。
故选C。
3．D
【分析】
由实物图可知电路的连接情况，根据并联电路的电流规律分析。
【详解】
A．A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；
B．A1、L2在同一支路上，所以A1是测通过L2电流，故B错误；
C．当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；
D．当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确。
故选D。
4．B
【详解】
电流表的电阻很小，在电路中相当于导线，使用时应该串联在电路中，由图知道， 电流表并联在电灯L1两端，将电灯L1短路，L1不会发光；但灯L2仍然发光，电流表有示数，电流表和L2灯丝不一定会烧坏。
故选B。
5．B
【详解】
A．电流表在干路中，测干路中的电流，故A错误；
B．电流表与L2串联，测的是L2的电流，正负接线柱连接也正确，故B正确；
C．电流表与L2串联，但正负接线柱接反，故C错误；
D．电流表与L1、L2并联，故D错误．
【点睛】
要用电流表测出L2中的电流，电流表要串联使用，与L2串联，且正负接线柱要接正确。据此进行选择。
6．C
【解析】
试题分析：根据在电流表的同一刻度处，0～3A量程的读数是0～0．6A量程读数的5倍计算．电流表使用“0～3A”的量程时，指针恰好指在0．44A位置，读数应为2．2A．故选C．
考点： 电流表的读数方法．
7．C
【详解】
读图可知，两只灯泡组成并联电路，电流表测量灯泡L1的电流，开关在干路中，控制整个电路，故ABD不符合题意，C符合题意。
8．A
【详解】
A. 由电路图可知,电流表串联在L1支路中,电流从电流表正接线柱流入,从负接线柱流出,电流表测灯泡L1的电流，故A正确；
B. 由电路图可知,电流表串联在L2支路中,电流从电流表正接线柱流入,从负接线柱流出,电流表测灯泡L2的电流，故B错误；
C. 由电路图可知,电流表串联接在干路中,测干路电流,不测通过灯泡L1的电流，故C错误；
D. 由电路图可知，电流表正负接线柱接反了，电流表连接错误，故D错误；
9．B
【解析】
AB、串联电路中，电流处处相等，所以断开S，通过L1与L2的电流一样大，故A错误，B正确；CD、闭合S，L1亮，但L2短路，不会亮，故CD错误．故选B．
10．B
【详解】
从电路图中可以看出，电流表和灯泡L2串联，因此电流表测量的是灯泡L2中的电流。
故选B。
11．A
【详解】
A．如果电流表的正、负接线柱接反了，会出现指针倒转的情况，而不应为零；符合题意；
B．电路中某处断开了，电路中电流为零，不符合题意；
C．两接线柱相碰，电流表被短路，会造成电流表的示数为零，不符合题意；
D．电流表的量程远远大于被测电流，电流表指针几乎不动，会造成电流表的示数为零，不符合题意。
故选A。
12．C
【分析】
由电路图可知，两电阻并联接在电源两端，电流表A1测通过电阻R2的电流，电流表A2测干路电流；根据欧姆定律及并联电路特点，分析开关由闭合到断开时电流表的示数如何变化。
【详解】
开关由闭合到断开时，电阻R2电阻不变，两端电压不变，由欧姆定律可知，通过R2的电流不变，电流表A1示数不变；开关由闭合到断开时，电阻R1所在支路断开，干路电流减小，因此电流表A2示数变小。
故选C。
13．（1）1.2A （2）3V （3）2.5Ω
【解析】
【详解】
（1）由图甲可知，两灯并联，两电流表a和b分别测量的是所在支干路和干路电流，由于干路电流大于支路电流，b测量干路电流，故b选用的是大量程，由乙图可知干路电流为I=1.5A；a测量通过灯泡L1的电流，故a选择的是小量程，所以L1的电流为I1=0.3A；由并联电路电流的规律I=I1+I2可得，通过灯L1的电流：I2=I I1=1.5A 0.3A=1.2A；
（2）由并联电路电压的规律U=U1=U2可得：U=U1= I110=3V；
（3）由欧姆定律可得灯的电阻：2.5.
14．断开开关 电流表正负接线柱接反了 0.24 小明用了同样规格的小灯泡
【详解】
（1）[1]在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关。
（2）[2][3]他在测量A处的电流时，发现电流表的指针偏转如图乙所示，即反向偏转，原因是：电流表正负接线柱接反了；在排除故障后，电流表的示数如图丙所示，图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A。
（3）[4]因为小明用了同样规格的小灯泡，所以才出现电流相等的情况，应该换用不同的灯泡测量多组数据。
15．电流表指针未调零 C 不正确；选用的灯泡规格相同，应改用不同规格的灯泡重新实验
【详解】
（1）在闭合开关前，电路中无电流，而发现电流表的指针偏转，原因是：电流表指针没有调零。电流表在干路上测量干路的电流，即此时电流表测量的是C处的电流。
（2）让电流表测量B处支路的电流，则电流表与L2串联中，电路连接如图所示：
（3）若实验中小灯泡的规格相同，电阻相同，当两电阻并联时，电压也相同，通过的电流也相同，所以小明还得出“并联电路中通过各支路的电流总是相等的”片面结论。
16．Ｌ1 0.3 1.2
【详解】
[1]在此题中两个灯泡是并联的，电流表a是测量通过灯泡L1的电流。
[2][3]电流表b测量的是干路的总电流；根据并联电路的电流规律可知，电流表b的示数一定大于电流表a的示数，所以电流表b用大量程，电流表a用小量程；则电流表a的分度值为0.02A，读数是0.3A；电流表b的分度值为0.1A，读数是1.2A。
17．0.46 0.16 从d到c
【解析】
由图示可知，电流表用的是0.6A的量程，根据指针所指的位置可知其示数为0.46A；由接线情况可知，此电流表是串联在干路上的，通过导线cd的电流最大为0.46A-0.3A=0.16A，根据电流的方向由正极流向负极可知，导线cd中的电流方向是由d到c的．
18．L2断路 1.2A
【详解】
(1)[1]由图像可知两灯泡并联，a电流表测灯L1电流，b电流表测干路电流，并联电路干路电流等于各支路电流之和，两表选用的量程相同，由图像可知两表示数相等，即干路电流等于L1支路电流，故故障为L2断路；
(2)[2]并联电路干路电流等于各支路电流之和，此时两表选用的量程不同则干路电流为1.5A，L1支路电流为0.3A，故通过灯泡L2的电流是
1.5A-0.3A=1.2A。答案第1页，共2页
