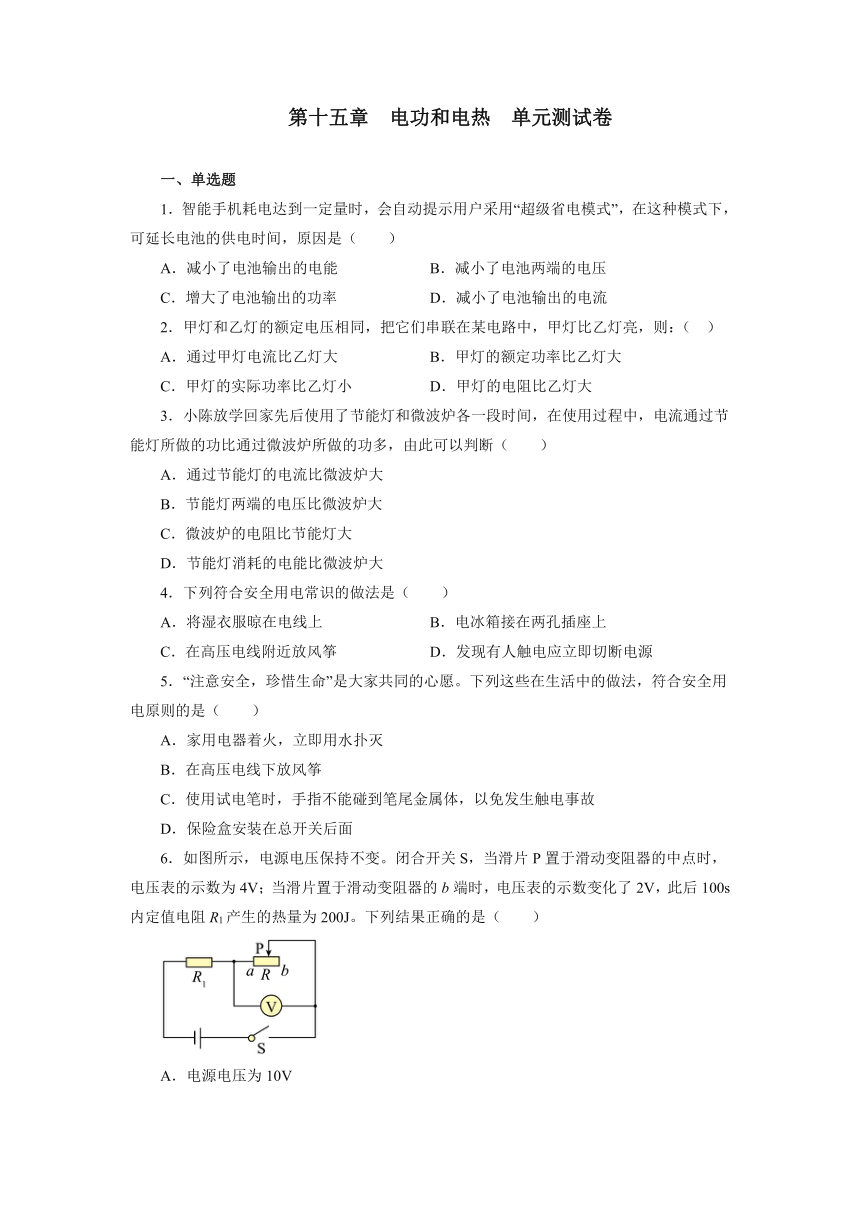

第十五章 电功和电热 单元测试卷
一、单选题
1．智能手机耗电达到一定量时，会自动提示用户采用“超级省电模式”，在这种模式下，可延长电池的供电时间，原因是（　　）
A．减小了电池输出的电能 B．减小了电池两端的电压
C．增大了电池输出的功率 D．减小了电池输出的电流
2．甲灯和乙灯的额定电压相同，把它们串联在某电路中，甲灯比乙灯亮，则：（ ）
A．通过甲灯电流比乙灯大 B．甲灯的额定功率比乙灯大
C．甲灯的实际功率比乙灯小 D．甲灯的电阻比乙灯大
3．小陈放学回家先后使用了节能灯和微波炉各一段时间，在使用过程中，电流通过节能灯所做的功比通过微波炉所做的功多，由此可以判断（ ）
A．通过节能灯的电流比微波炉大
B．节能灯两端的电压比微波炉大
C．微波炉的电阻比节能灯大
D．节能灯消耗的电能比微波炉大
4．下列符合安全用电常识的做法是（　　）
A．将湿衣服晾在电线上 B．电冰箱接在两孔插座上
C．在高压电线附近放风筝 D．发现有人触电应立即切断电源
5．“注意安全，珍惜生命”是大家共同的心愿。下列这些在生活中的做法，符合安全用电原则的是（　　）
A．家用电器着火，立即用水扑灭
B．在高压电线下放风筝
C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D．保险盒安装在总开关后面
6．如图所示，电源电压保持不变。闭合开关S，当滑片P置于滑动变阻器的中点时，电压表的示数为4V；当滑片置于滑动变阻器的b端时，电压表的示数变化了2V，此后100s内定值电阻R1产生的热量为200J。下列结果正确的是（　　）
A．电源电压为10V

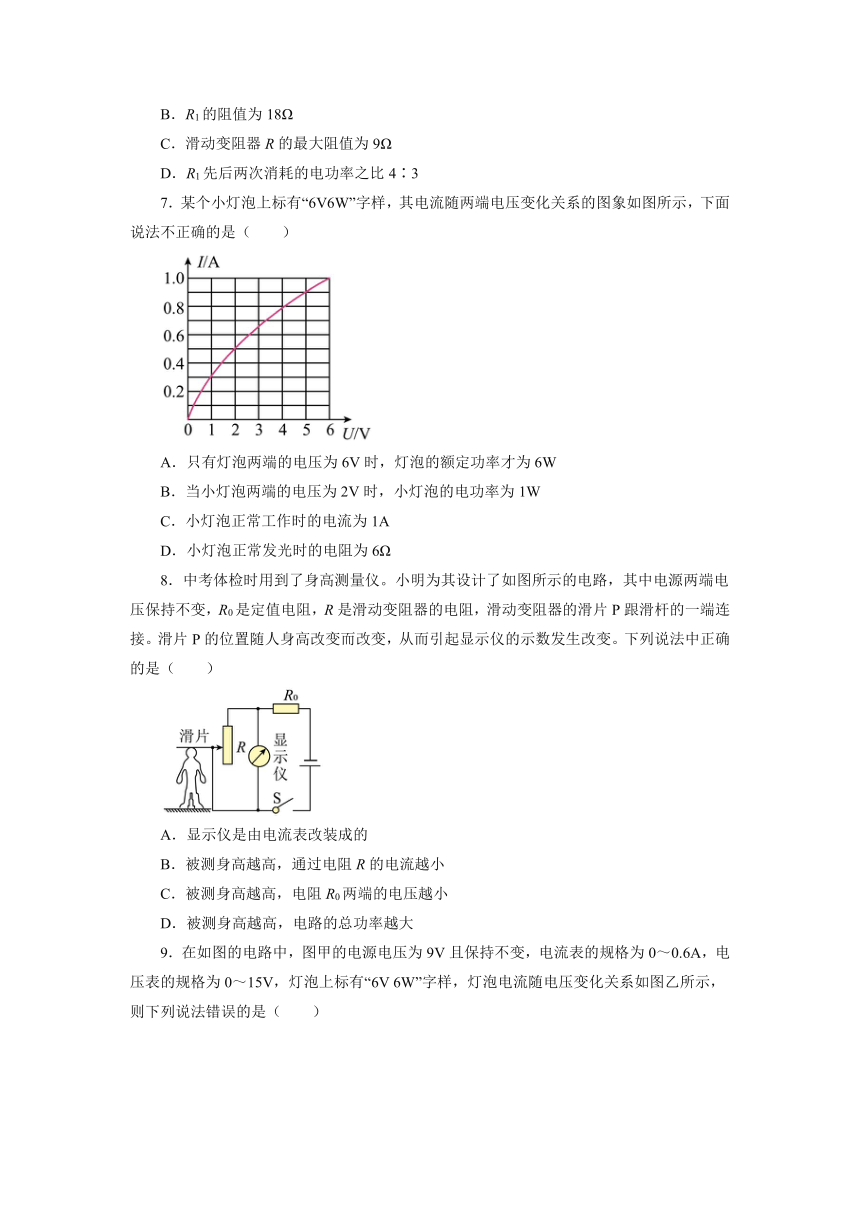

B．R1的阻值为18Ω
C．滑动变阻器R的最大阻值为9Ω
D．R1先后两次消耗的电功率之比4∶3
7．某个小灯泡上标有“6V6W”字样，其电流随两端电压变化关系的图象如图所示，下面说法不正确的是（　　）
A．只有灯泡两端的电压为6V时，灯泡的额定功率才为6W
B．当小灯泡两端的电压为2V时，小灯泡的电功率为1W
C．小灯泡正常工作时的电流为1A
D．小灯泡正常发光时的电阻为6Ω
8．中考体检时用到了身高测量仪。小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片P跟滑杆的一端连接。滑片P的位置随人身高改变而改变，从而引起显示仪的示数发生改变。下列说法中正确的是（　　）
A．显示仪是由电流表改装成的
B．被测身高越高，通过电阻R的电流越小
C．被测身高越高，电阻R0两端的电压越小
D．被测身高越高，电路的总功率越大

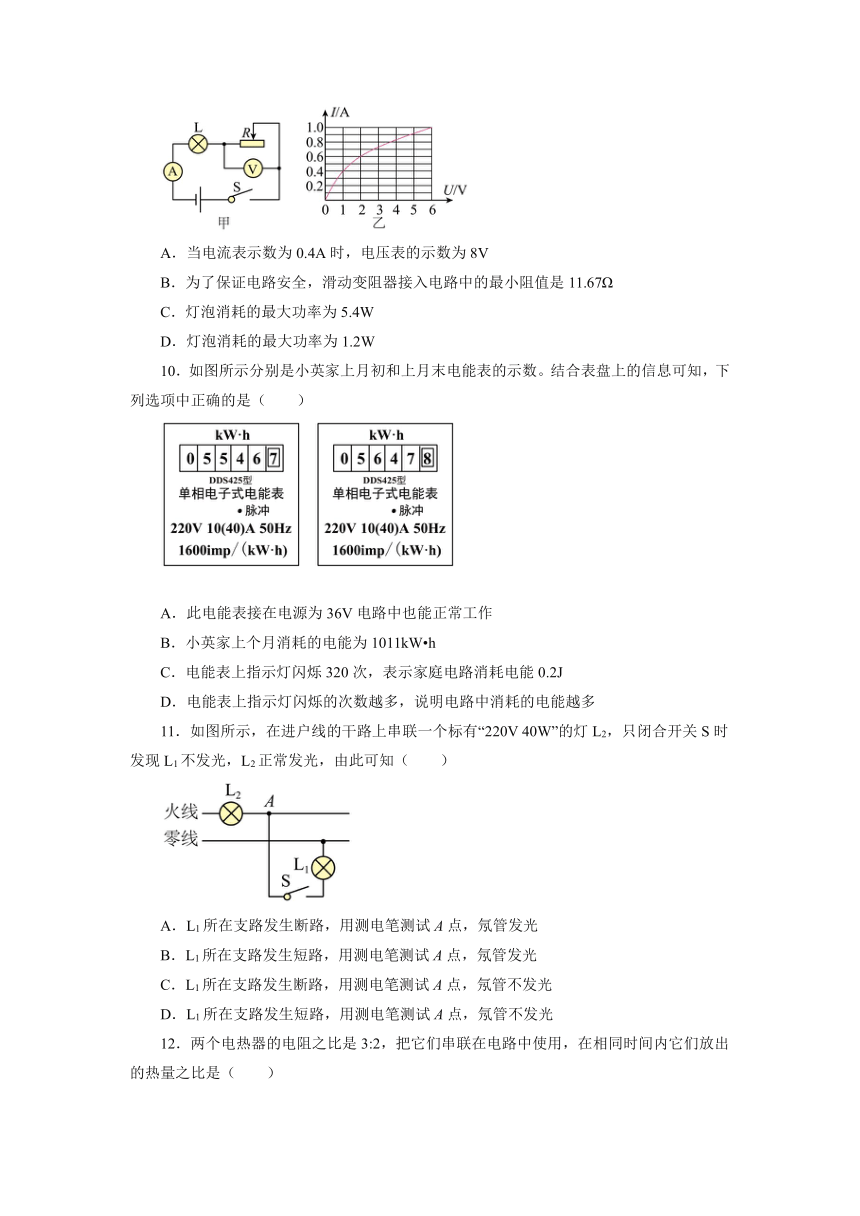

9．在如图的电路中，图甲的电源电压为9V且保持不变，电流表的规格为0～0.6A，电压表的规格为0～15V，灯泡上标有“6V 6W”字样，灯泡电流随电压变化关系如图乙所示，则下列说法错误的是（　　）
A．当电流表示数为0.4A时，电压表的示数为8V
B．为了保证电路安全，滑动变阻器接入电路中的最小阻值是11.67Ω
C．灯泡消耗的最大功率为5.4W
D．灯泡消耗的最大功率为1.2W
10．如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（　　）
A．此电能表接在电源为36V电路中也能正常工作
B．小英家上个月消耗的电能为1011kW h
C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J
D．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多
11．如图所示，在进户线的干路上串联一个标有“220V 40W”的灯L2，只闭合开关S时发现L1不发光，L2正常发光，由此可知（　　）
A．L1所在支路发生断路，用测电笔测试A点，氖管发光
B．L1所在支路发生短路，用测电笔测试A点，氖管发光
C．L1所在支路发生断路，用测电笔测试A点，氖管不发光
D．L1所在支路发生短路，用测电笔测试A点，氖管不发光

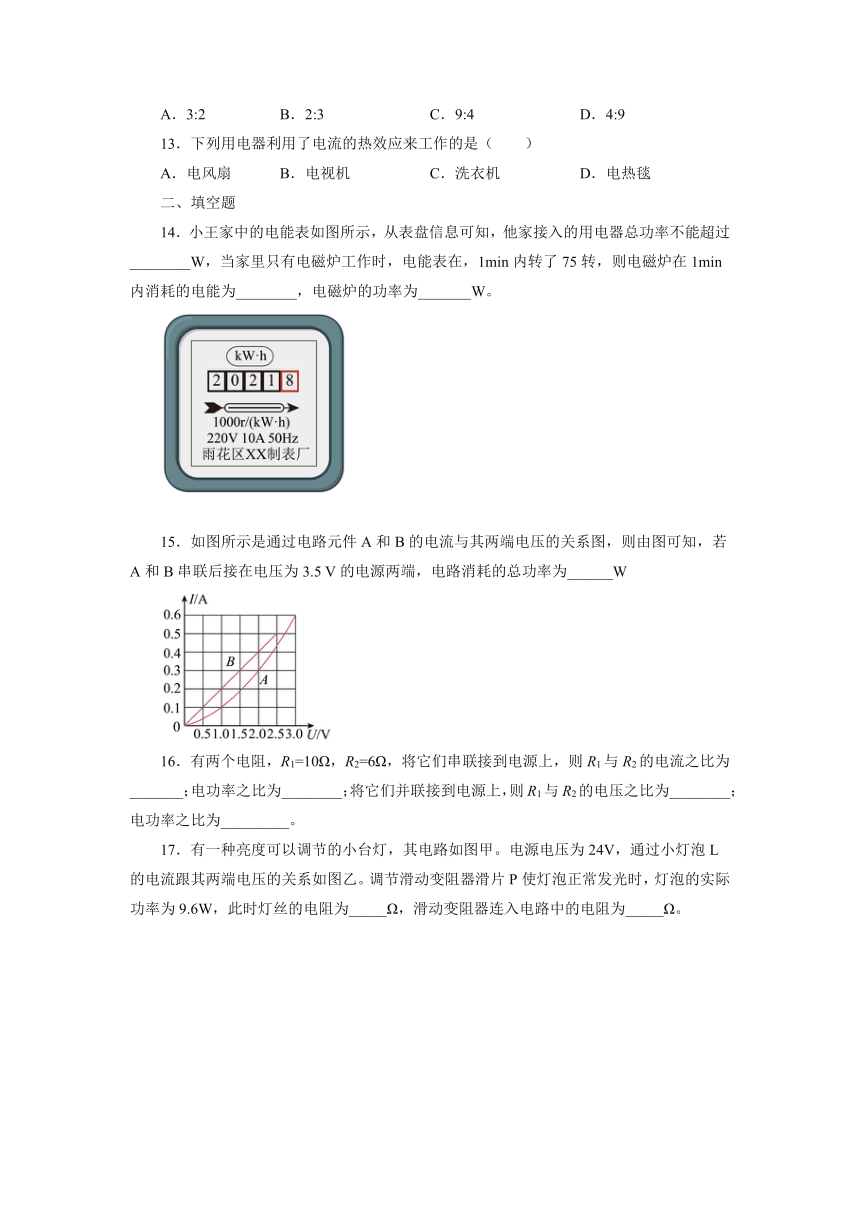

12．两个电热器的电阻之比是3:2，把它们串联在电路中使用，在相同时间内它们放出的热量之比是（　　）
A．3:2 B．2:3 C．9:4 D．4:9
13．下列用电器利用了电流的热效应来工作的是（　　）
A．电风扇 B．电视机 C．洗衣机 D．电热毯
二、填空题
14．小王家中的电能表如图所示，从表盘信息可知，他家接入的用电器总功率不能超过________W，当家里只有电磁炉工作时，电能表在，1min内转了75转，则电磁炉在1min内消耗的电能为________，电磁炉的功率为_______W。
15．如图所示是通过电路元件A和B的电流与其两端电压的关系图，则由图可知，若A和B串联后接在电压为3.5 V的电源两端，电路消耗的总功率为______W
16．有两个电阻，R1=10Ω，R2=6Ω，将它们串联接到电源上，则R1与R2的电流之比为_______；电功率之比为________；将它们并联接到电源上，则R1与R2的电压之比为________；电功率之比为_________。

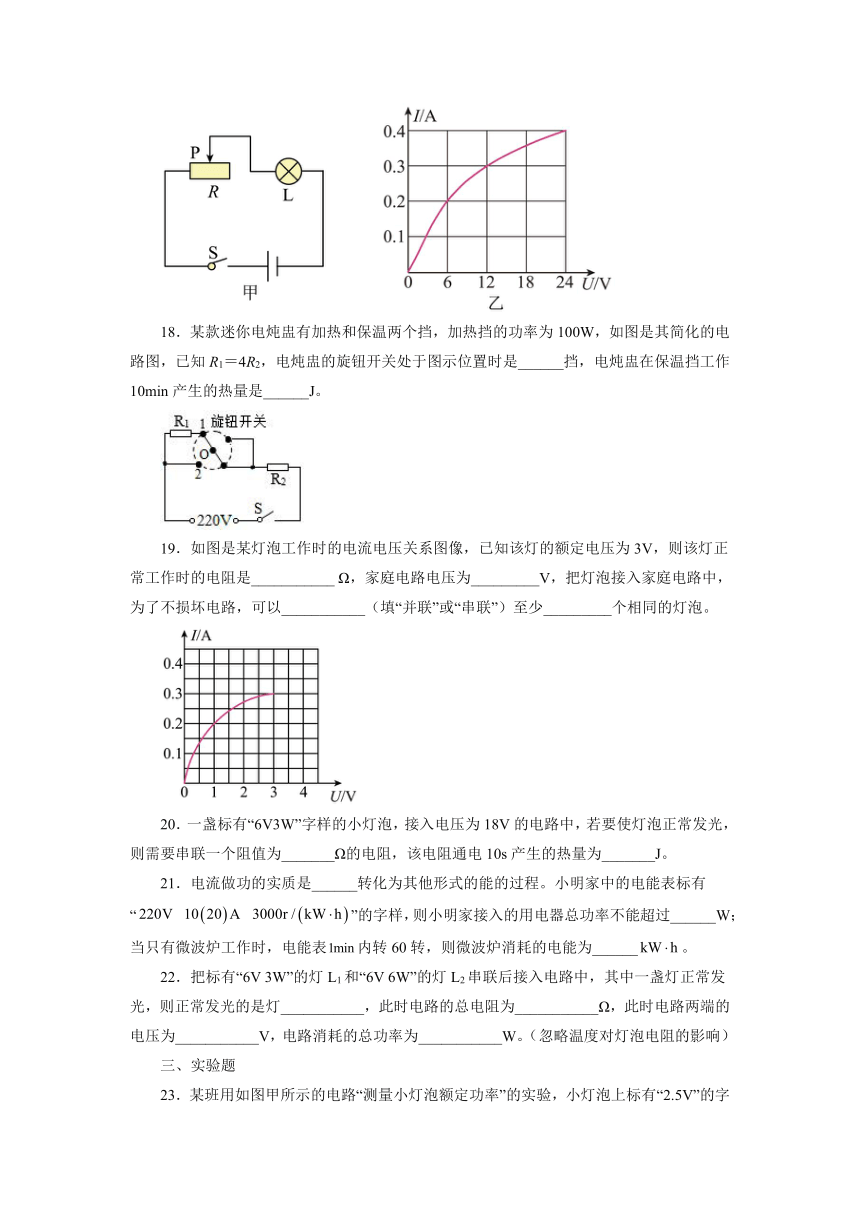

17．有一种亮度可以调节的小台灯，其电路如图甲。电源电压为24V，通过小灯泡L的电流跟其两端电压的关系如图乙。调节滑动变阻器滑片P使灯泡正常发光时，灯泡的实际功率为9.6W，此时灯丝的电阻为_____Ω，滑动变阻器连入电路中的电阻为_____Ω。
18．某款迷你电炖盅有加热和保温两个挡，加热挡的功率为100W，如图是其简化的电路图，已知R1＝4R2，电炖盅的旋钮开关处于图示位置时是______挡，电炖盅在保温挡工作10min产生的热量是______J。
19．如图是某灯泡工作时的电流电压关系图像，已知该灯的额定电压为3V，则该灯正常工作时的电阻是___________ Ω，家庭电路电压为_________V，把灯泡接入家庭电路中，为了不损坏电路，可以___________（填“并联”或“串联”）至少_________个相同的灯泡。
20．一盏标有“6V3W”字样的小灯泡，接入电压为18V的电路中，若要使灯泡正常发光，则需要串联一个阻值为_______Ω的电阻，该电阻通电10s产生的热量为_______J。
21．电流做功的实质是______转化为其他形式的能的过程。小明家中的电能表标有“”的字样，则小明家接入的用电器总功率不能超过______W；当只有微波炉工作时，电能表内转60转，则微波炉消耗的电能为______。
22．把标有“6V 3W”的灯L1和“6V 6W”的灯L2串联后接入电路中，其中一盏灯正常发光，则正常发光的是灯___________，此时电路的总电阻为___________Ω，此时电路两端的电压为___________V，电路消耗的总功率为___________W。忽略温度对灯泡电阻的影响
三、实验题
23．某班用如图甲所示的电路“测量小灯泡额定功率”的实验，小灯泡上标有“2.5V”的字样，灯丝阻值约为10Ω。
（1）请帮助他们用笔画线代替导线将图甲所示的实物连成实验电路，使滑动变阻器滑片向左移时，电流表示数变大；（_______）
（2）小乐正确连接电路并检查无误后，闭合开关，发现灯泡不亮，立刻要求老师更换灯泡，他的做法欠妥，正确的做法应该是：___________；
（3）解决了上述问题后，小悦调节滑动变阻器的滑片使灯泡正常发光，此时电流表的示数如图乙所示，则灯泡的额定功率为___________W；
（4）完成上述实验后，同学们还设计了如图丙所示的电路，也测出了灯泡的额定功率。己知R0=25Ω，U额=2.5V，请完成下列实验步骤：
①闭合开关S1，断开开关S2，移动滑动变阻器滑片，使电流表的示数为___________A，记为I1；
②_________，保持滑动变阻器的滑片不动，读出电流表的示数I2；
③灯泡额定功率的表达式为：P额=_________（用己知量和测量量表示）。
24．如图是小奇“探究电流热效应跟哪些因素有关”的实验装置图。
（1）为了探究电流产生热量与电阻大小是否有关，甲乙两个相同烧瓶内应装入质量相同的______液体，并接入阻值______的R1和R2；（均选填“相同”或“不同”）
（2）实验中小奇可通过观察_______（选填“加热时间”或“升高的温度”）来比较电流产生热量的多少，这种科学探究方法叫_____法；
（3）若想用此装置来比较两种不同液体的比热容大小，除了将甲乙两烧瓶中装入质量相同的不同液体，同时还需使接入的R1______ R2（选填“>”、“=”或 “<”）。两电热丝工作相同时间后，若乙烧瓶中温度计示数上升较快，则说明乙中液体的比热容更______（选填“大”或“小”）。
25．在“探究影响电流做功多少的因素”活动中，同学们设计了如图甲、乙、丙三个电路。
（1）根据______，我们可以比较相同时间内电流做功的多少；
（2）经过讨论，小明认为不可以选择图甲电路，原因是______；
（3）为了研究电功与电流的关系，小丽认为应该选择图乙所示的电路，小勇认为该电路有不足之处，他的理由是______；
（4）利用丙电路是为了探究电功与 ______的关系，当闭合开关后，小华发现两灯都不亮，电压表V1有示数，电压表V2无示数，你认为电路发生的故障是______。排除故障后，同学们正确操作，根据______现象得出了结论。该结论是______。
四、计算题
26．如图所示的电路，电源电压保持不变，小灯泡的额定电压为6V，当开关S1闭合，S2断开时，小灯泡恰好正常发光，电流表读数为0.5A，电压表读数为4V。求：
（1）电源电压；
（2）电阻R0的阻值；
（3）小灯泡的额定功率；
（4）当开关S1、S2都闭合时，通电1min电路消耗的电能。
27．小侨和妈妈一起去商场选购了一款全自动豆浆机，回到家他马上阅读说明书，了解豆浆机的主要结构（图甲）、使用方法以及注意事项；豆浆机一次正常工作时流程依次为：粉碎打浆—加热—粉碎打浆—加热 —粉碎打浆，之后进入保温状态，其“P-t”图像如图乙所示，最终得到了80℃的1000mL的豆浆（密度为0.98g/cm3）；已知：豆浆机的工作电压为220V，R2为50Ω，P1为120W，P3∶P2=5∶1，求：
（1）若豆浆的深度为20cm，豆浆机底部受到的液体压强；
（2）豆浆机正常工作制豆浆一次消耗的电能（不包含保温过程）；
（3）小侨将家里其它用电器都关闭，观察到豆浆机处于保温状态时，标有“3000r/（kW·h）”电能表在1min内转了10圈，该时段家庭电路的实际电压。
参考答案
1．D
2．D
3．D
4．D
5．D
6．B
7．A
8．D
9．C
10．D
11．D
12．A
13．D
14．2200/2.2×103 0.075kw·h或2.7×106J 4500/4.5×103
15．1.05
16．
17．60 0
18．保温 1.2×104
19．10 220 串 74
20．24 60
21．电能
22．L1 18 9 4.5
23． 调节滑动变阻器，减小电阻，观察灯泡是否发光 0.8 0.1 闭合开关S2，断开S1 2.5（I2-I1）
24．相同 不同 升高的温度 转换法 = 小
25．灯泡的亮度 无法控制电流或者电压不变 只能测得一组数据，结论具有偶然性 电压 L1处断路 电压越大，灯泡越亮 电流和通电时间一定时，电压越大，电流所做的功越多
26．（1）10V；（2）80Ω；（3）3W；（4）750J
27．（1）1.96×103Pa；（2）0.133 kW·h；（3）200V
