电能的输送
其他形式的能量
发电站
把各种
热能
核能
风能
水流能
太阳能
化学能
比如：
转化为
电能
再输送给
学校
工厂
普通用户

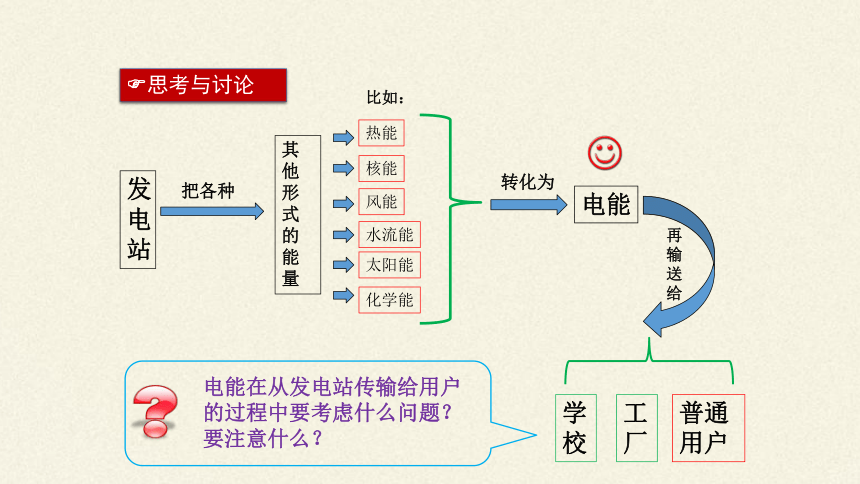

思考与讨论
电能在从发电站传输给用户的过程中要考虑什么问题？要注意什么？
秦山核电站
内蒙古准格尔热电厂
达板城风力发电站
三峡水电站
发电的地方：为了合理的利用能源和保护环境，发电站要建在靠近这些能源的地方（一般离城市较远）。
用电的地方却很多，有的地方离发电站很远，因此需要把电能输送到远方，这就涉及电能的输送问题。
城市
远距离

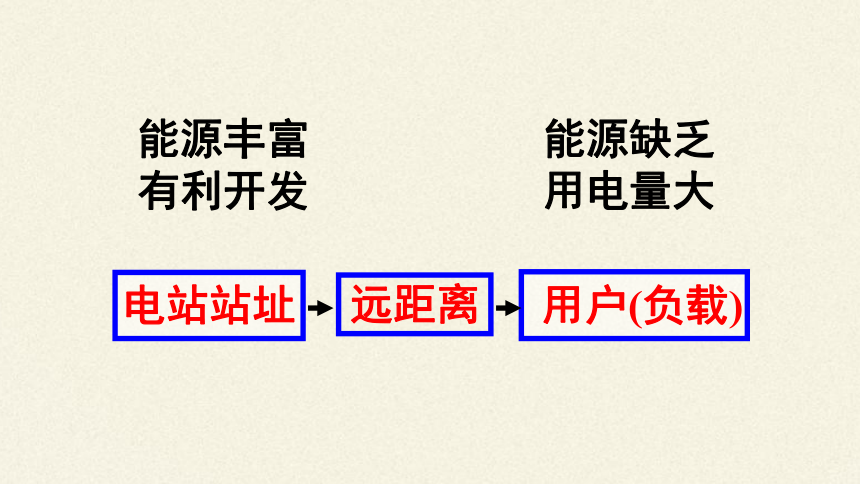

电站站址
用户(负载)
远距离
能源丰富有利开发
能源缺乏用电量大

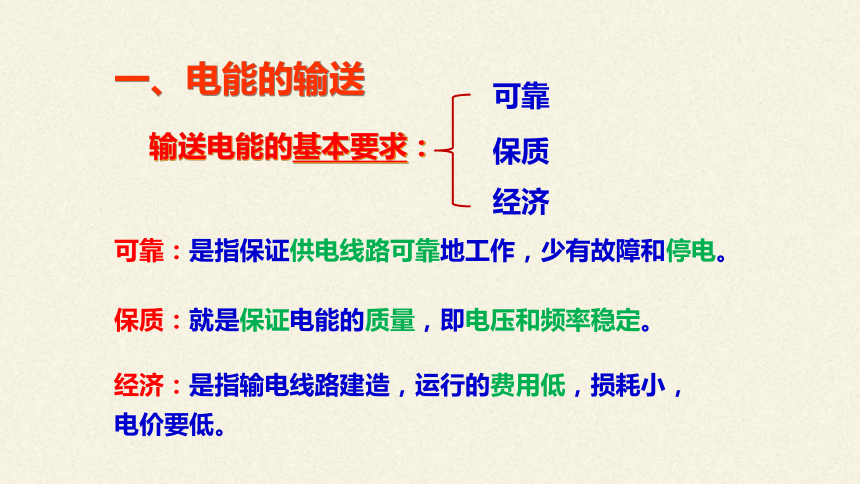

输送电能的基本要求：
可靠：是指保证供电线路可靠地工作，少有故障和停电。
保质：就是保证电能的质量，即电压和频率稳定。
经济：是指输电线路建造，运行的费用低，损耗小， 电价要低。
一、电能的输送
可靠
保质
经济

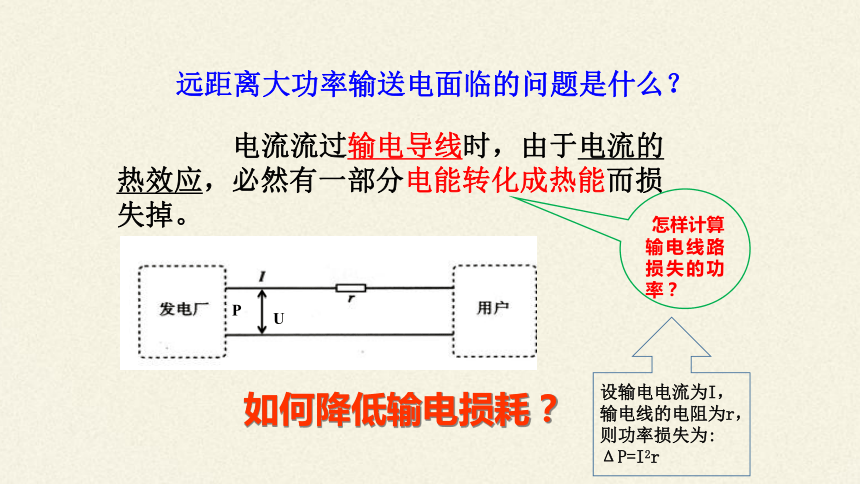

远距离大功率输送电面临的问题是什么？
电流流过输电导线时，由于电流的热效应，必然有一部分电能转化成热能而损失掉。
怎样计算输电线路损失的功率？
如何降低输电损耗？
U
P
设输电电流为I，输电线的电阻为r，则功率损失为: ΔP=I2r

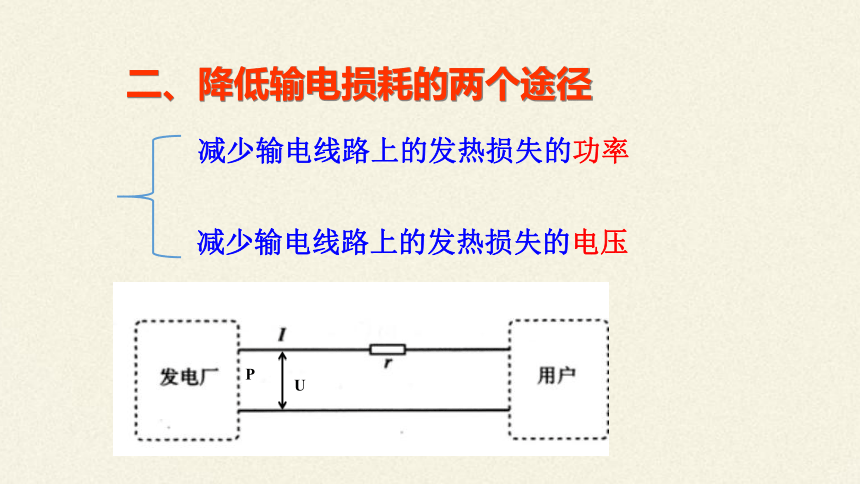

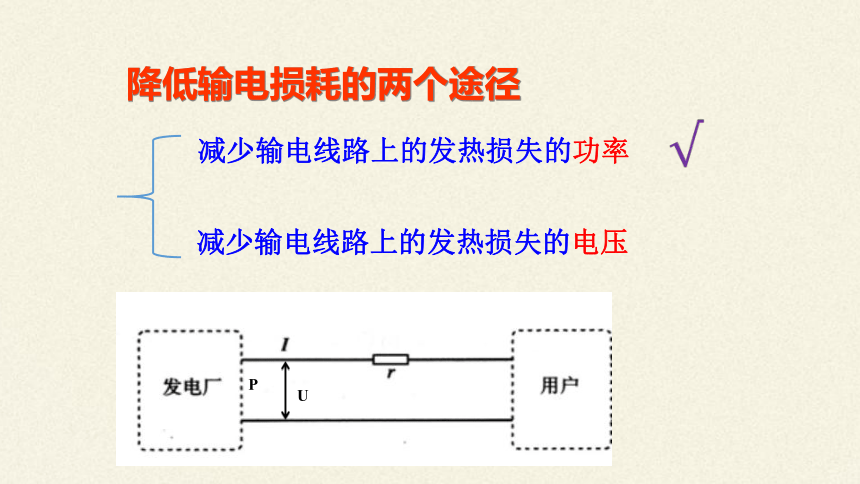

二、降低输电损耗的两个途径
减少输电线路上的发热损失的功率
减少输电线路上的发热损失的电压
U
P

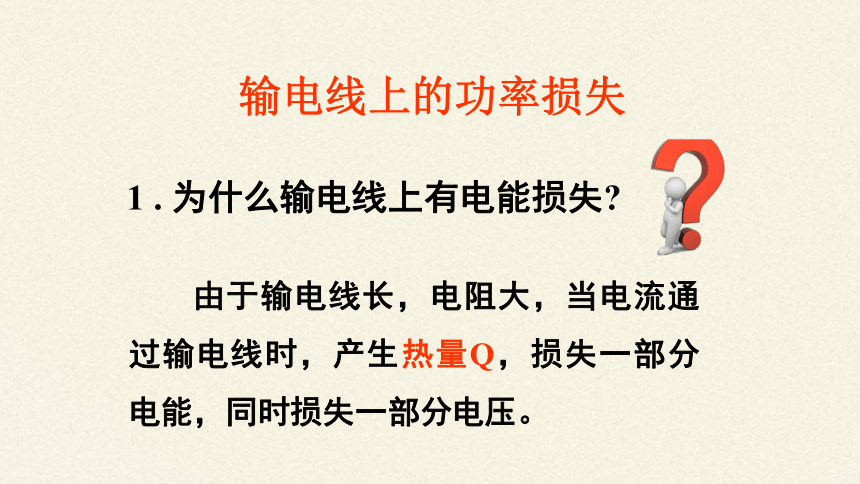

1 . 为什么输电线上有电能损失
　 由于输电线长，电阻大，当电流通过输电线时，产生热量Q，损失一部分电能，同时损失一部分电压。
输电线上的功率损失
(1)减小导线电阻

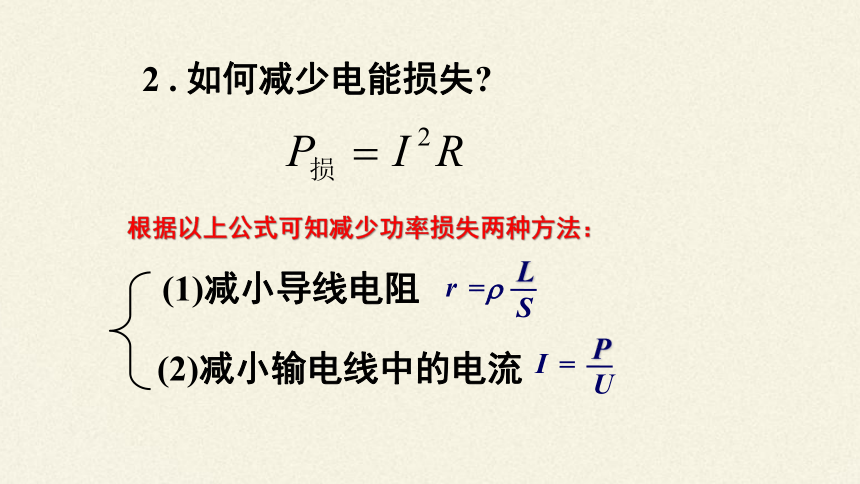

2 . 如何减少电能损失
(2)减小输电线中的电流
根据以上公式可知减少功率损失两种方法：
S
L
r
r
=
U
P
I
=
由电阻定律知

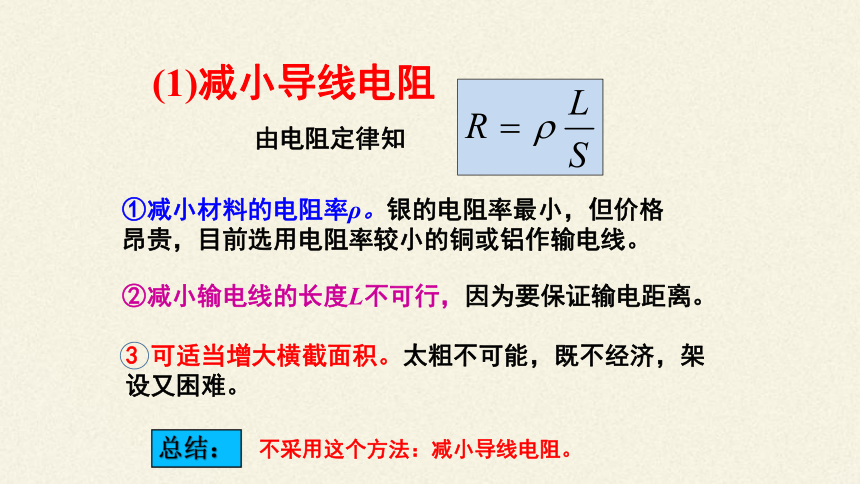

(1)减小导线电阻
①减小材料的电阻率ρ。银的电阻率最小，但价格昂贵，目前选用电阻率较小的铜或铝作输电线。
②减小输电线的长度L不可行，因为要保证输电距离。
3 可适当增大横截面积。太粗不可能，既不经济，架设又困难。
总结：
不采用这个方法：减小导线电阻。
(2)减小输电线中的电流

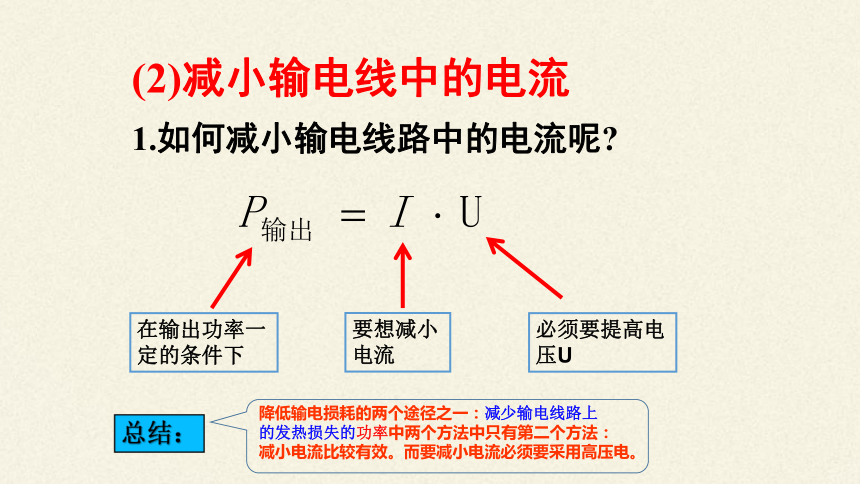

1.如何减小输电线路中的电流呢
在输出功率一定的条件下
要想减小电流
必须要提高电压U
总结：
降低输电损耗的两个途径之一：减少输电线路上
的发热损失的功率中两个方法中只有第二个方法：
减小电流比较有效。而要减小电流必须要采用高压电。
降低输电损耗的两个途径
减少输电线路上的发热损失的功率
减少输电线路上的发热损失的电压
U
P

1 . 为什么输电线上有电压损失
　 由于输电线有电阻，当电流通过输电线时，输电线上有一部分电压损耗。
输电线上的电压损失
(1)减小导线电阻
2 . 如何减少电压损失
(2)减小输电线中的电流
根据以上公式可知减少电压损失的两种方法：
S
L
r
r
=
U
P
I
=
欧姆定律
方法与途径一：减小功率损失是一样，最后结论：要采用高压电。
是不是输电电压越高越好
电压越高，对输电线路和变压器的要求越高，建设费用越高。还有对电线绝缘的要求就越高，不经济。
我国常用的远距离输电采用的电压有110 kV、220 kV、330 kV，输电干线采用500 kV的超高压，西北电网达到750kV。
思考
降低输电损耗的两个途径
减少损失的功率
减少损失的电压
都需要采用高压输电。
所以要综合考虑各种因素。
从公式分析哪种途径对于降低输电线路的损耗更有效？
由 可知，在输电电流一定的情况下，线路电阻减为原来的一半，线路损耗的功率减为原来的一半。
在线路电阻一定的情况下，电压提高一倍，由 可知：线路中电流减为原来的一半，而损耗的功率减为原来的四分之一。
　　采用高压输电是减小输电线上功率损失的最有效、最经济的措施。
拓展知识
计算用户得到的功率P
在保证用户的电功率的前提下，怎样才能减小输电电流
损
输送
用户
P
P
P
-
=
练习： 输送10kw的电功率，采用400V的电压输电，输电线的总电阻为10Ω，求
(1)输电线中的电流？输电线中损失的电压 用户得到的电压？
(1)25A 250V 150V
(2)6250W 3750W
(2)输电线损失的功率？用户得到的功率？
(3)如果采用4000V电压输电，输电线损失的功率？用户得到的功率？
(3) 62.5W 9937.5W
提高输电电压, 是减少电能损失的最有效的办法
交流高压输电的基本环节
发电站
升压变压器
高压输电线
降压变压器
用户
升压变压器
三、电网供电
远距离高压输电过程示意图
U1
U2
U3
U4
发电机
升压变压器
高压输电线路
降压变压器
用电器
交流高压输电基本环节示意图
远距离输电原理图
功率关系：
P1=P2，P3=P4，P2=P损失+P3
升压变压器
降压变压器
U1
U4
U2
U3
用户
I2
线
r
I1
I3
I4
n1
n2
n3
n4
P1
P2
P3
P4
~
△U
发电站
在高压输电三个回路中，各部分的功率、电压和电流关系如何？
探究与交流：
电压关系：
电流关系：
升压变压器
降压变压器
U1
U4
U2
U3
R用
I2
线
r
I1
I3
I4
n1
n2
n3
n4
P1
P2
P3
P4
~
△U
采用电网供电的优点：
可以在能源产地使用大容量发电机组，降低一次能源的输送成本，获得最大的经济效益。同时，电网可以减少断电的风险，调剂不同地区电力供需平衡，保障供电质量。
输送电路的计算步骤
(1)画出供电示意图
(2)以变压器铁心为界，分出各个回路，各回路可独立运用欧姆定律分析。
(3)各回路间通过线圈匝数比与电压比和电流比的关系，总功率不变等联系。
1.发电厂发电机的输出电压为U1，发电厂至学校的输电线电阻为R，通过导线的电流为I，学校输入电压为U2，下列4个计算输电线损耗的功率式子中，不正确的是( )
A、 B、
C、 D、
课堂练习
A
2.一小型发电站通过升压，降压变压器把电能输给用户。已知发电机的输出功率是500kW，端电压为500V，升压变压器原、副线圈的匝数比为1:5，两变压器间输电线的总电阻为1.5Ω，降压变压器的输出电压为220V，不计变压器的损耗。求：
(1)升压变压器的副线圈两端电压；
(2)输电导线上的功率损失；
(3)降压变压器原、副线圈的匝数比；
(4)用户得到的功率。
440kW
2500V
60kW
10:1
3.某交流发电机输出功率为5×105 W，输出电压为1.0×103 V，假如输电线的总电阻10Ω，在输电线上损失的电功率等于输电功率的5%，用户使用电压380 V，画出输电线路的示意图(标明各部分的符号)。
1
4
2
2
3
U
U
U
U
R
I
F
用
线
r
I1
I3
I4
n1
n2
n3
n4
P1
P2
P3
P4
升压变压器
降压变压器
